1. Introdução

Bem-vindo ao mundo da Reduxi, que lhe permite controlar os custos de energia e o uso eficiente da eletricidade para um desenvolvimento sustentável. Principais características:

• Gestão de pico de potência,
• Gestão da produção de energia solar,
• Otimização do consumo de eletricidade.

A medição precisa e a análise do consumo de energia são os primeiros passos para a redução de energia. Para alcançar este objetivo, você precisa da tecnologia certa. O Conversor Reduxi permite a conexão de medidores P1 ao sistema Reduxi via Controlador Reduxi.

2. Instruções de conexão

O Conversor Reduxi P1 WiFi / Ultra precisa primeiro ser conectado a uma rede WiFi. Então, você precisa conectar o Conversor Reduxi ao Controlador Reduxi através da conexão TCP / IP recém-estabelecida.

Veja também este documento: Conectar o conversor P1-WiFi à Reduxi

• Conecte o medidor inteligente com um cabo RJ12 ao conversor Reduxi (certifique-se de que a ordem dos fios no cabo RJ12 corresponda em ambos os lados do cabo RJ12). Um cabo funcional está incluído no pacote.
• O LED verde no conversor deve começar a acender.

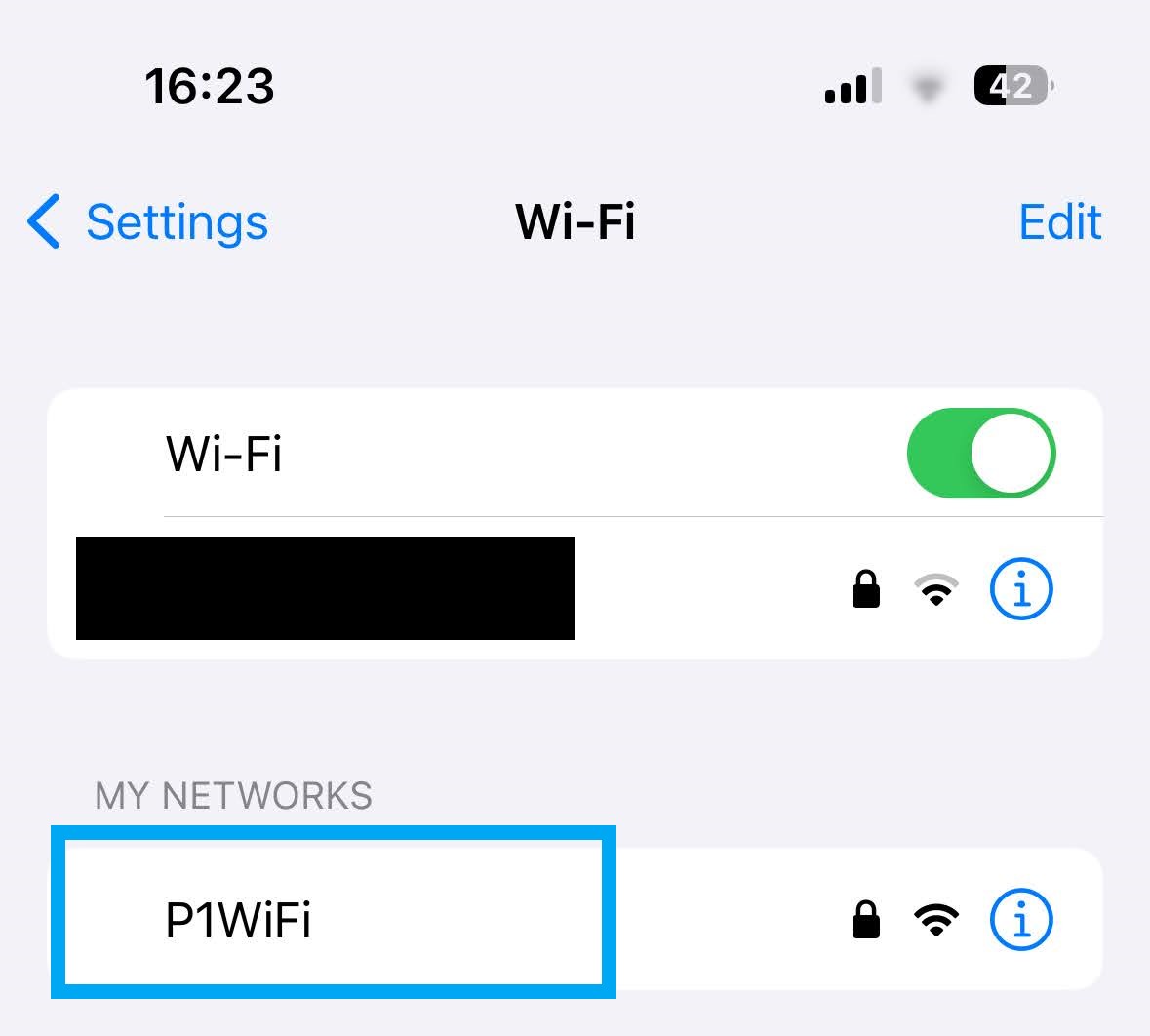

• Vá para as redes WiFi usando seu telefone ou computador e conecte-se à rede WiFi com o nome "P1WIFI".

• Se uma janela não abrir automaticamente, abra seu navegador e vá para http://p1wifi.local

• Use o nome de usuário "admin" e a senha "admin" para fazer login.

• Conecte o conversor à sua rede WiFi local configurando as configurações de rede sem fio (recomendamos configurar o endereço IP estático).

• Clique em salvar e agora conecte-se com seu telefone celular ou computador à mesma rede WiFi local à qual você conectou o conversor.
• Conecte-se ao Controlador Reduxi, acessando http://reduxi.local, faça login e selecione "Adicionar dispositivo".

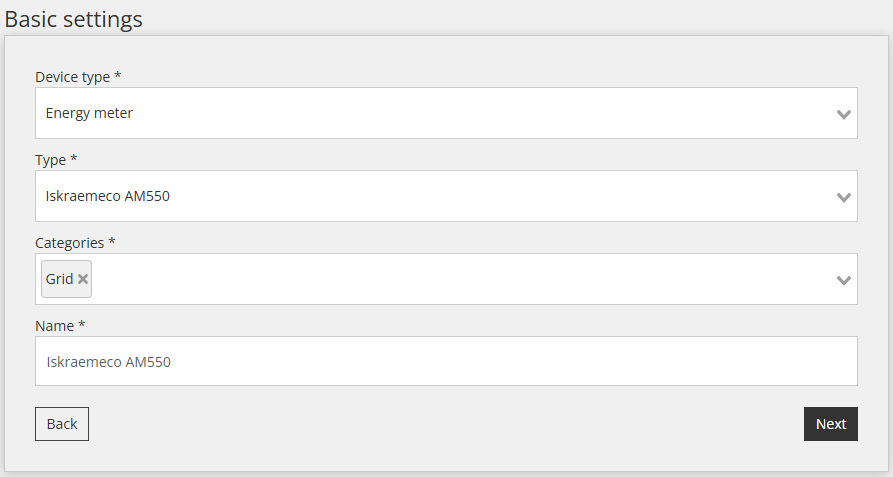

• Selecione "Medidor de energia" e o tipo de medidor inteligente com porta P1 que você deseja adicionar (por exemplo, Iskraemeco AM550). Os outros campos podem ser deixados como padrão. Por exemplo:
  • Selecione o tipo de dispositivo: Medidor de energia,
  • Selecione o tipo: Iskraemeco AM550,
  • Selecione a categoria: Rede,
  • E defina o nome.

Observe que alguns medidores de energia não são compatíveis com o protocolo P1.

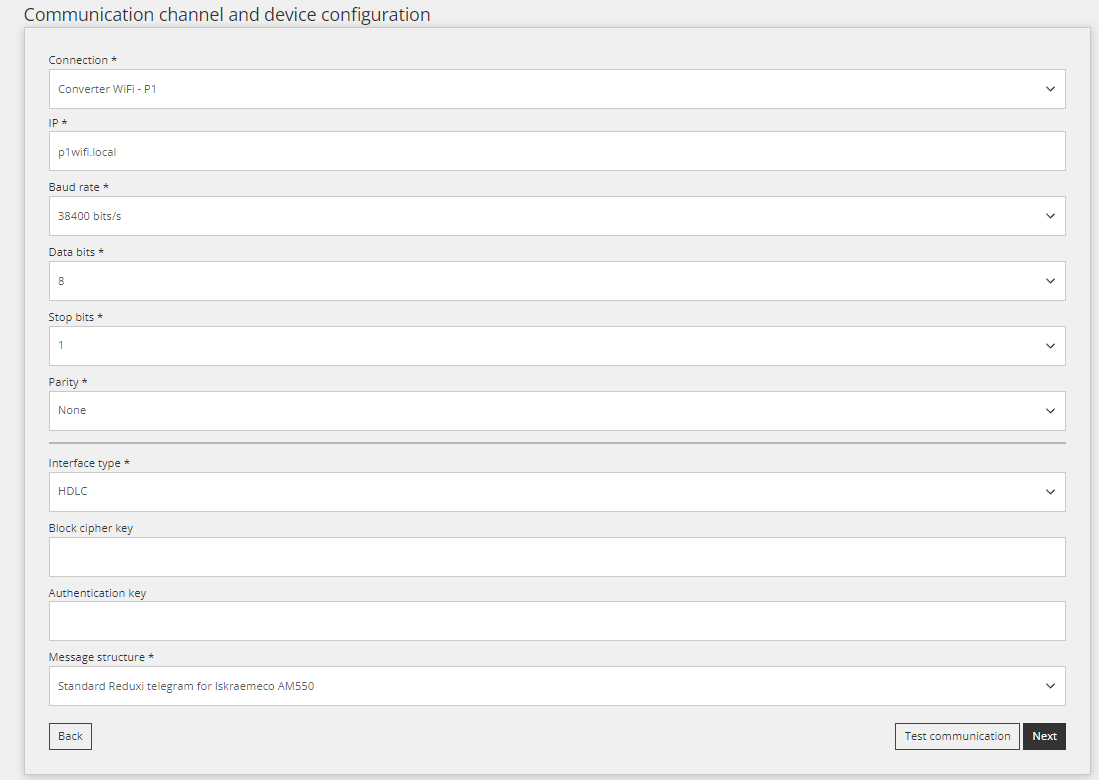

• Na próxima tela, selecione o tipo de conexão: "Conversor WiFi - P1"

• Insira o endereço IP do Conversor Reduxi P1 WiFi ou digite p1wifi.local. NOTA: o último parâmetro "Estrutura da mensagem" pode variar dependendo de onde seu medidor está localizado (ou seja, país diferente) e deve ser alterado de acordo. O restante pode ser deixado como padrão.



• O teste de comunicação é feito por meio do botão "Testar comunicação" na parte inferior, logo após a inserção de todos os campos do canal de comunicação.

• Existem dois casos diferentes de resposta de comunicação.

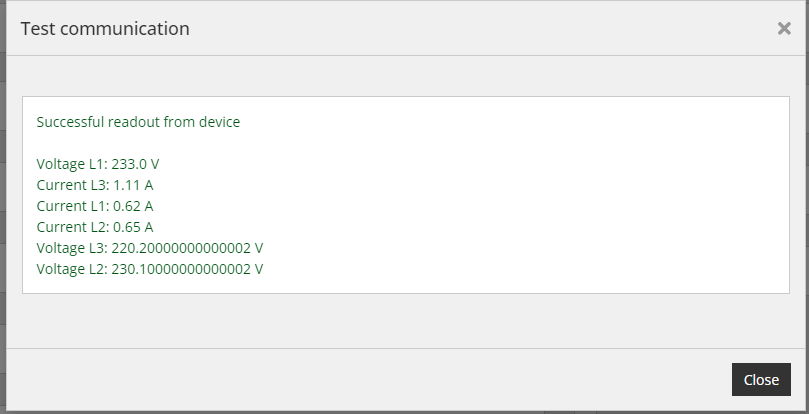

  • Caso 1: A comunicação está funcionando corretamente

• Caso 2: Impossível comunicar com o dispositivo

• Se a comunicação estiver funcionando, selecione "concluído" e o dispositivo será adicionado.
• Se a comunicação não estiver funcionando, tente o seguinte
  • Verifique e experimente com a "Estrutura da mensagem"
  • Verifique se o conversor está conectado corretamente à rede. Você pode tentar se conectar ao conversor usando seu navegador abrindo http://p1wifi.local ou o endereço IP que você configurou.
  • Verifique todas as etapas fornecidas neste documento.
  • Entre em contato com seu DSO (operador do sistema de distribuição) para configurar o medidor elétrico de acordo. Explique que você precisa que o medidor relate regularmente as medições.

Para configuração / instalação de software, visite o site onde você encontra a documentação mais recente:

support.reduxi.eu.

Dispositivos compatíveis

O Conversor Reduxi P1 WiFi é compatível com medidores de energia que seguem o padrão P1. Por exemplo:

- Iskraemeco AM550

3. Especificações

3.1. Dimensões

• Gabinete de mesa que pode ser anexado.
• Dimensões: 35,4 x 70,4 x 22 mm.
• Proteção: <IP20.
• Peso: 30 g.

3.2. Dados técnicos

3.3. Conectores de ligação

3.3.1. Conectores RJ12

Figura 2: Conectores de comunicação RJ12 (marcados com o número 2).

1. Fonte de alimentação +5V DC.
2. Demanda da linha de dados – saída.
3. Dados GND.
4. NC – não conectado.
5. Linha de dados – entrada.
6. Fonte de alimentação GND.

• Comunicação via saída P1.
• Nível de tensão: 0 V – 5 V.

3.3.2. Luzes indicadoras LED

	LED verde: A fonte de alimentação está ativa.
	LED roxo piscando: O dispositivo está conectado à sua rede Wi-Fi doméstica e os dados estão sendo transferidos.
	LED azul piscando: O dispositivo está conectado à sua rede Wi-Fi doméstica e NÃO há transferência de dados.
	LED vermelho LIGADO: O dispositivo NÃO está conectado à sua rede Wi-Fi doméstica e os dados estão sendo transferidos.

4. Resolução de problemas

Em caso de problemas, efetue a reposição de fábrica e comece a partir de um estado limpo.

A reposição de fábrica é necessária quando o conversor é conectado a outro medidor de energia ou a outro local.

Para fazer a reposição de fábrica do conversor, por favor:

• conecte o conversor à fonte de alimentação (que pode ser obtida do medidor ou de uma fonte de alimentação externa)
• pressione e segure o botão de reposição por 10 segundos até que o diodo vermelho acenda

Se o conversor não puder ser conectado ao aplicativo web na nuvem, remova-o primeiro do aplicativo web na nuvem.

5. Instruções gerais de uso

• Ao usar este dispositivo, você aceita Política de privacidade e Termos e condições
• Leia e guarde estas instruções para referência futura. Atenha-se a todos os avisos e diretrizes.
• Colocação: Certifique-se de que o produto seja colocado em uma superfície estável e sem vibrações.
• Desembalagem: Remova todos os materiais de embalagem antes de conectar o produto à fonte de alimentação.
• Ventilação: Mantenha as fendas de ventilação desobstruídas; não coloque objetos sobre o produto.
• Umidade e líquidos: Proteja o produto da exposição a líquidos, chuva ou umidade.
• Limpeza: Sempre desconecte o produto antes de limpá-lo. Use apenas um pano macio e seco; evite líquidos ou limpadores em spray.
• Aberturas: Não insira objetos em nenhuma abertura.
• Reparos e modificações: Não tente abrir ou reparar o produto sozinho, pois isso anulará sua garantia. Somente técnicos de serviço qualificados devem realizar reparos.
• Realocação: Desconecte o produto da fonte de alimentação antes de movê-lo.
• Etiquetas: Mantenha todas as etiquetas originais intactas e não as remova do produto.
• Fontes de calor: Evite instalar o produto próximo a fontes de calor, como radiadores, aquecedores ou outros aparelhos que geram calor.
• Cabo de alimentação: Instale o cabo de alimentação com segurança e certifique-se de que ele não seja um risco de tropeço ou exposto a danos potenciais de objetos que possam prendê-lo ou torcê-lo.
• Acessórios: Use apenas acessórios ou equipamentos adicionais recomendados pelo fabricante.
• Desconexão: Desconecte o produto da fonte de alimentação durante tempestades elétricas ou se ele não for usado por um período prolongado.
• Requisitos de tensão: Conecte o produto apenas a uma tomada que corresponda aos requisitos de tensão especificados nessas instruções.
• Acesso à energia: Certifique-se de que a entrada de energia do dispositivo esteja sempre acessível e funcionando.
• Carga elétrica: Não sobrecarregue tomadas elétricas, extensões ou painéis de disjuntores.
