Como ligar o go-e Charger Gemini flex ao controlador Reduxi
Ligue o seu go-e Charger Gemini flex ao Reduxi Controller através de Wi‑Fi e OCPP. O Reduxi pode reduzir a sua fatura de eletricidade em 70%.
Descrição em texto desta imagem

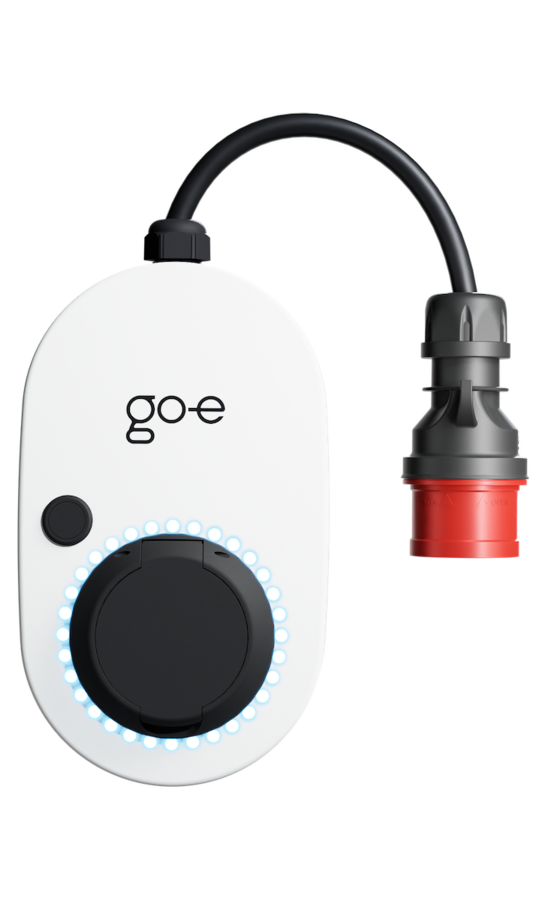

Fotografia de uma wallbox de carregamento de VE go-e branca sobre fundo branco. Caixa oval branca com o logótipo go-e preto na frente, um pequeno botão redondo preto no canto superior esquerdo e uma tomada de carregamento preta com um anel de pequenos LED azul-claros na parte inferior. Um cabo preto sai da parte superior da caixa por um bucim, curva para a direita e termina numa ficha CEE trifásica cinzenta e preta com colar vermelho e frente vermelha.
- Documentação técnica
- Equipamento necessário
- Instalar a aplicação go-e
- Configurar o carregador go-e
- Iniciar sessão na interface web do Reduxi
- Adicionar o carregador ao Reduxi
- Configurar o OCPP na aplicação go-e
- Testar a comunicação
- Verificar as leituras
- Resumo
- Problemas frequentes
- Artigos relacionados
1 Documentação técnica
Documentos do fabricante do carregador go-e:
- Datasheet go-e Charger Gemini flex (Dutch) – Dados técnicos das variantes de 11 kW e 22 kW.
- go-e Charger Gemini flex product page – Informações do produto da go-e.
- go-e manuals and downloads – Índice de manuais da go-e.
2 Equipamento necessário
Necessita de:
- Reduxi Controller
- go-e Charger Gemini flex, instalado e ligado à alimentação elétrica
- Cartão de reposição go-e (incluído com o carregador)
- Smartphone com a aplicação go-e (iOS ou Android)
- Rede Wi‑Fi à qual o Reduxi Controller e o go-e Charger se podem ligar
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Instalar a aplicação go-e
Utilize os códigos QR ou as ligações para instalar a aplicação.
3.1 iOS
Descrição em texto desta imagem
Código QR sobre fundo azul. No centro do código QR está o logótipo go-e. Por baixo está o selo da Apple App Store com o texto em alemão Laden im App Store [Transferir na App Store]. O código QR destina-se à aplicação go-e na Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Descrição em texto desta imagem
Código QR sobre fundo azul com o logótipo go-e ao centro. Por baixo está o selo do Google Play com o texto em alemão JETZT BEI Google Play [Disponível no Google Play]. O código QR destina-se à aplicação go-e no Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Configurar o carregador go-e
Depois de o carregador estar instalado e ligado à alimentação elétrica, configure-o na aplicação e ligue-o à sua rede Wi‑Fi.
4.1 Ligar um novo go-e Charger
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação go-e (telemóvel Android), da esquerda para a direita. Ecrã 1 (hora 10:45), título Add or setup device: grelha de imagens de dispositivos go-e (wallboxes com cabos, um controlador de calha DIN com ecrã, wallboxes brancas e pretas); um botão azul por baixo (caixa vermelha, 1.) para configurar um dispositivo go-e e um botão cinzento Add go-e device. Ecrã 2 (hora 10:55, fundo acinzentado): a mesma grelha de dispositivos; caixa de diálogo Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Botões Cancel e Agree (Agree assinalado com uma caixa vermelha e 2.). Ecrã 3 (hora 11:00), título Setup new device: texto Scan the QR code from the reset card or data card to connect your phone to the go-e device. Fotografia de um cartão intitulado go-e Charger RESET CARD (RFID) com o texto: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [alemão: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (resto tapado a preto); Hotspot SSID: go-e-254 (resto tapado a preto); Hotspot key: b6ac33 (resto tapado a preto); um código QR à direita. Por baixo do cartão: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Um botão azul na parte inferior (caixa vermelha, 3.) para ler o código QR.
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o carregador ao Reduxi
Crie a configuração OCPP entre o go-e Charger e o Reduxi Controller.
6.1 Definições básicas
Inicie sessão no Reduxi Configurator local (ver ponto 5) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral esquerda do Reduxi Configurator. Em cima: logótipo reduxi com o texto CONFIGURATOR. Secções recolhidas: Devices (ícone de mais) e Strategies (ícone de mais). Abaixo, dois botões lado a lado: Add device (ícone de mais, assinalado com uma caixa de realce azul) e Add strategy (ícone de mais). Abaixo deles, duas entradas: Settings e Profile. A área à direita da barra lateral está vazia, a branco.
No primeiro passo, selecione as definições básicas:
- Tipo de dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator, passo 1 Basic settings. Barra de progresso: passo 1 Basic settings (ativo, círculo escuro), passo 2 Communication channel (cinzento). Formulário Basic settings: Device type *: EV charger (lista pendente); Type *: OCPP 1.6 - JSON (lista pendente); Name *: go-e Charger (campo de texto). Botões: Back (à esquerda, com contorno) e Next (à direita, escuro).
6.2 Definições de comunicação
O segundo passo define o canal de comunicação para OCPP. Defina o Device identifier (à sua escolha). O Reduxi Controller gera automaticamente o URL para OCPP JSON 1.6. Acrescente /Device ID no fim deste URL.
| Parâmetro | Valor |
|---|---|
| Identificador do dispositivo | Um nome à sua escolha, por exemplo, my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Gerado pelo controlador, apresentado na parte inferior da página. Acrescente /Device ID no fim. Exemplo: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator, passo 2 Communication channel. Barra de progresso: 1 Basic settings (concluído), 2 Communication channel (ativo), 3 Advanced settings (cinzento). Título da secção: Communication channel and device configuration. Campos: Device identifier *: my_station_ID1 (caixa de realce azul); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (dica: In effect when manual override is selected); Forward communication to backend OCPP server: vazio; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (só de leitura, caixa de realce azul, ícone de copiar à direita). Botões: Back (à esquerda), Test communication (com contorno) e Next (escuro) à direita.
Precisa do endereço IP, do caminho e do Device identifier no ponto 7.
7 Configurar o OCPP na aplicação go-e
Cole os dados OCPP do Reduxi Controller nas definições OCPP da aplicação go-e.
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação go-e (telemóvel Android, barra de estado 09:02, bateria 85 %), da esquerda para a direita. Ecrã 1 (separador Charger): cabeçalho Go-E_Charger com Device List; texto No car connected, Plug in the cable to start charging your car; imagem de um carregador go-e branco; botão Start (a cinzento); modos Eco (Eco-friendly & cost-effective), Basic (selecionado, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Separadores inferiores: Charger, Eco, Information, Settings. Uma caixa vermelha com o número 1. assinala o separador Settings. Ecrã 2 (Settings): entradas Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); uma faixa azul Help us improve! com um botão Share Feedback. Uma caixa vermelha com 2. assinala a entrada Connection. Ecrã 3 (Connection): entradas Wi-Fi: (nome da rede omitido); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; faixa azul Help us improve! com Share Feedback. Uma caixa vermelha com 3. assinala a entrada MQTT (valor Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Descrição em texto desta imagem
Captura de ecrã de dois ecrãs da aplicação go-e (telemóvel Android), da esquerda para a direita. Ecrã 1 (OCPP, hora 09:03, bateria 85 %): seta para trás e título OCPP; interruptor OCPP: ligado (assinalado com 4. vermelho); secção About OCPP com o texto: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; entrada OCPP Server: ws://192.168.1.138/... (assinalada com uma caixa vermelha e 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; separadores inferiores Charger, Eco, Information, Settings (Settings ativo). Ecrã 2 (OCPP server, hora 09:04, bateria 84 %): título OCPP server; campo URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; botão Paste from clipboard; Protocol: WSS / WS (WS selecionado); Username; Password; Host: 192.168.1.138 (caixa vermelha, 6.); Path: /ocpp/1.6/json/GO-E_Charger (caixa vermelha, 7.); Append SN to URL: caixa de seleção sem visto; botão Save changes (azul).
8 Testar a comunicação
Clique em Done no assistente, caso ainda não o tenha feito: só o botão Done cria o dispositivo. Depois, execute o teste de comunicação.
Descrição em texto desta imagem
Captura de ecrã da lista de dispositivos do Reduxi Configurator. Cabeçalho: logótipo reduxi com o texto Configurator. Secção Devices (ícone de menos). Entradas: Elwa 2 (ícone de bomba de calor); Fronius SYMO (ícone de sol); SunSpec (ícone de sol); Thor (ícone de bomba de calor); go-e Charger (ícone de automóvel, assinalado com uma caixa vermelha). Por baixo: um botão Add device com um ícone de mais.
Descrição em texto desta imagem
Captura de ecrã da página do dispositivo Reduxi "Devices / go-e Charger" com um estado verde "Connected" no canto superior direito. Separadores: Last measurements, Analyze, Archive, Details; o separador Details está selecionado e assinalado com uma caixa vermelha. Painel esquerdo "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Painel direito "Advanced configuration (optional)" com interruptores, todos em No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Fila inferior de listas pendentes: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Descrição em texto desta imagem
Captura de ecrã da parte inferior do separador Details de um dispositivo no Reduxi Configurator. Campos visíveis: uma lista pendente (vazia, cortada no topo); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (só de leitura, ícone de copiar). Botões na parte inferior: Delete device (à esquerda, com contorno); Test communication (com contorno, assinalado com uma caixa vermelha) e Save (escuro) à direita. Pequeno texto de rodapé cinzento no canto inferior direito: Office | TRBE-3336-4BLI-Z595.
O teste devolve um de três resultados:
Descrição em texto desta imagem
Captura de ecrã da caixa de diálogo Test communication do Reduxi Configurator com uma cruz de fecho no canto superior direito. Caixa de texto com a mensagem verde: Successful readout from device. Botão: Close (escuro, em baixo à direita). A página por trás da caixa de diálogo está acinzentada.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo intitulada "Test communication" com um botão de fecho (x) no canto superior direito. Primeira caixa: "Unable to communicate with device." Segunda caixa: "Number of devices found on OCPP - JSON 1.6: 1" e "Device identifier: my_station_ID1". Botão em baixo à direita: Close.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título "Test communication" e um botão de fechar (x) no canto superior direito, sobre uma página esbatida. Primeira caixa: "Unable to communicate with device." Segunda caixa: "Number of devices found on OCPP - JSON 1.6: 0". Botão em baixo à direita: Close.
9 Verificar as leituras
9.1 Last measurements
Depois de o teste ser bem-sucedido, verifique as leituras em Devices – Last measurements no Reduxi Configurator.
Descrição em texto desta imagem
Captura de ecrã da vista Last measurements de um dispositivo no Reduxi Configurator. Separadores: Last measurements (ativo), Analyze, Archive. No canto superior direito: lista pendente do intervalo de atualização Each second e um botão de atualizar. Cartão Control type: botões Auto (selecionado, azul-turquesa), Manual, Off, Boost; data e hora 10. 05. 2024 07:28:27. Cartão Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (datas e horas de 10. 05. 2024 07:28:45 a 07:28:46). Cartão Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Cartão Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Cartão Other: Control type AUTO; State name AVAILABLE; Communication error OFF (hora 07:28:42).
9.2 Monitorizar e controlar
Depois de o dispositivo ser adicionado no Reduxi Configurator, monitorize-o e controle-o na aplicação na nuvem Reduxi.
Para controlar o carregamento com preços dinâmicos e tarifas dinâmicas, defina o control type do carregador como AUTO em Devices e defina uma estratégia como descrito em Estratégias para o Reduxi Controller.
✓ Resumo
Preparação (pontos 1–4): Reúna os documentos e o equipamento, instale a aplicação go-e e ligue o carregador à rede Wi‑Fi do controlador.
Carregador go-e (ponto 7): Ative o OCPP na aplicação go-e e introduza o anfitrião e o caminho do Reduxi Controller.
Adicionar ao Reduxi (pontos 5–6, 8): Inicie sessão, adicione um dispositivo OCPP 1.6 - JSON, defina o Device identifier e execute Test communication.
Entrada em funcionamento (ponto 9): Verifique as últimas medições e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| Test communication: Unable to communicate with device 1 | O Device identifier não está definido ou é diferente. O nome no fim do caminho na aplicação go-e tem de corresponder exatamente ao Device identifier (ponto 6.2, ponto 7). |
| Test communication: No device with OCPP 1.6 communication is found | Verifique se o OCPP está ativado na aplicação go-e e se o anfitrião e o caminho estão corretos (ponto 7). O carregador e o controlador têm de estar na mesma rede Wi‑Fi (ponto 4.1). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
