Conecte Reduxi ao inversor híbrido Deye. A comunicação é definida com conexão RS-485 e utiliza protocolo Modbus. Reduxi pode reduzir sua conta de luz em 70%.

Imagem do inversor híbrido Deye (1 fase) Imagem do inversor híbrido Deye (3 fases LV)

Imagem do inversor híbrido Deye (AT trifásico)

Modelos específicos:

SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Monofásico | 2 MPPT | Inversor híbrido | Bateria LV suportada --> Link para o manual do usuário: Manual do usuário | Inversor híbrido monofásico de baixa tensão (LV)
SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trifásico | 2 MPPT | Inversor híbrido | Bateria LV suportada --> Link para o manual do usuário: Manual do usuário | Inversor híbrido trifásico de baixa tensão (LV)
SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trifásico | 2 MPPT | Inversor híbrido | Bateria HV suportada --> Link para o manual do usuário: Manual do usuário | Inversor híbrido trifásico de alta tensão (HV)

Informação importante!:

Se for selecionada a instalação de Baixa Tensão (LV), apenas uma conexão RTU pode ser usada para acessar a interface Modbus.

Se for selecionada a instalação de Alta Tensão (HV), também pode ser usado o Dongle Solarman com Modbus TCP/IP para acessar a interface Modbus.

1. Conexão física entre o inversor Reduxi e o Deye Hybrid

Para conectar o controlador Reduxi ao Hybrid Inverter Deye, a conexão serial física RS-485 em ambos os lados precisa ser configurada corretamente.

1.1 Lado do controlador Reduxi da conexão RS-485

Todas as informações de conexão relevantes podem ser acessadas no site do Reduxi Controller no ponto 2.3.4 Interfaces de comunicação.

1.2 Inversor Híbrido lado da conexão serial RS-485

Híbrido O inversor Deye usa conector RJ-45 para conexão física à porta Modbus. Os manuais fornecem informações sobre onde os portos estão localizados.

Inversor híbrido monofásico BT:

Imagem real do inversor híbrido monofásico mostrando onde a porta ModBUS está localizada no inversor híbrido na placa de circuito. Além disso, a imagem da fiação correta é fornecida à direita, IMPORTANTE.


Inversor Híbrido Trifásico BT:

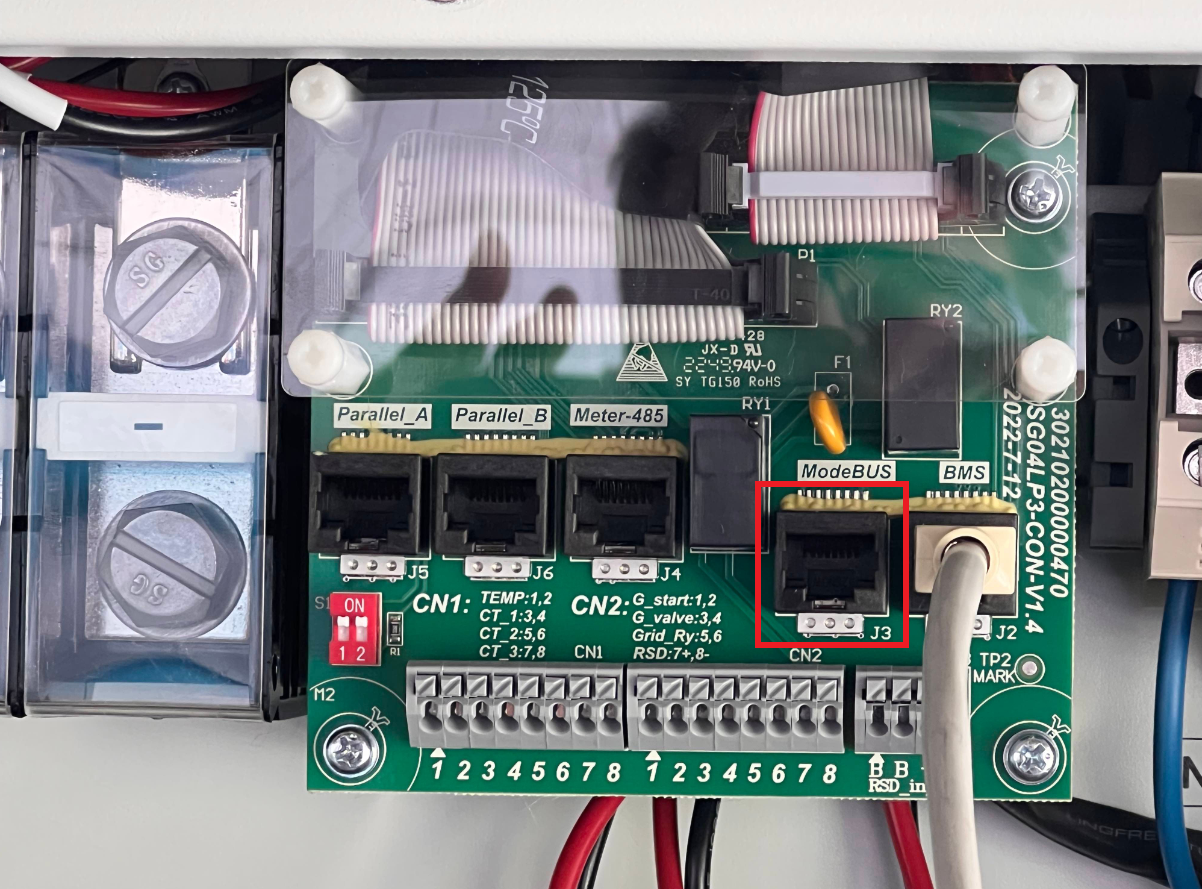

Imagem real do inversor híbrido trifásico LV mostrando onde a porta ModBUS está localizada no inversor híbrido na placa de circuito. Além disso, a imagem da fiação correta é fornecida à direita, IMPORTANTE.


Inversor Híbrido Trifásico HV:

Imagem esquemática (do manual) do inversor híbrido trifásico HV +, mostrando onde a porta ModBUS está localizada no inversor híbrido na placa de circuito.


2. Adicionar um novo dispositivo (Hybrid Inverter Deye) ao Reduxi Controller

Depois que a conexão física for definida em ambos os lados, é possível adicionar e testar a comunicação do inversor híbrido.

2.1 Adicionar dispositivo

Primeiro, faça login no configurador local Reduxi e adicione um novo dispositivo clicando no botão Adicionar dispositivo.

2.2 Selecione o dispositivo que você gostaria de adicionar

No primeiro passo, selecione as configurações básicas:

Selecione o tipo de dispositivo: Inversor híbrido,
Selecione o tipo: Deye Hybrid Inverter 3P ou Deye Hybrid Inverter High Voltage 3P,
E defina o nome.

Configurações básicas.png

2.3 Canal de comunicação e configuração do dispositivo.

Na segunda etapa, os parâmetros de comunicação precisam ser definidos corretamente e são divididos em duas partes.

A primeira parte é destinada às configurações do Modbus (RTU), as configurações padrão são apresentadas na imagem abaixo.


A segunda parte é destinada às configurações do Modbus (RTU) (ID da unidade Modbus) e às opções adicionais, destacadas com um retângulo azul.


Na opção adicional você precisa definir:

ID da unidade Modbus: escrever ID do escravo do dispositivo ModBUS
CT/metro: CT interno/externo ou medidor
PV: sim/não
Bateria: sim/não

2.4 Teste de comunicação

Após concluir as configurações do canal de comunicação e do dispositivo , um teste para verificar se a comunicação está funcionando pode ser realizado com o botão Testar comunicação.

A resposta pode ser categorizada em duas respostas de comunicação:

Caso 1: A comunicação está funcionando corretamente

Caso 2: A comunicação não está funcionando corretamente

Se a comunicação não estiver funcionando, tente com configurações Modbus diferentes ou verifique a conexão física.

2.5 Configurações avançadas

O terceiro passo é definir configurações avançadas de acordo com sua configuração específica (situação no local) e clicar no botão "Concluído" localizado no canto inferior direito após todos os campos de entrada.

Configurações padrão para HI.PNG

2.6 Configurações avançadas por partes

Campo de entrada	Explicação
Você deseja definir o intervalo de salvamento de dados?	Defina o intervalo de salvamento preferencial, definido no Controlador Reduxi. Com base no intervalo de salvamento definido, os dados serão armazenados no banco de dados local no Reduxi Controller. As leituras e gravações de dados são feitas com base no "Atraso de leitura" e no "Atraso de gravação", que por padrão são definidos como 1000 ms. O intervalo de salvamento define que para cada, ou seja: 1 minuto de leitura ou gravação de dados (a cada 60 dados lidos ou gravados) serão armazenados no banco de dados do Reduxi Controller. Selecione SIM se quiser alterar o valor padrão.
Você quer definir um atraso na leitura?	Defina o intervalo para a frequência de leitura de dados do dispositivo. Selecione SIM se quiser alterar o valor padrão.
Você quer definir um atraso na escrita?	Defina o intervalo para a frequência de gravação de dados no dispositivo. Selecione SIM se quiser alterar o valor padrão.
Você quer definir limites e capacidades de geração de energia?	Defina limites inferior e superior para geração de energia (kW). Uma vez definidos os limites, o inversor produzirá energia se a produção de energia estiver dentro dos limites; caso contrário, o inversor não produzirá energia alguma. Selecione SIM se quiser alterar o valor padrão.
Você quer definir limites e capacidades de consumo de energia?	Defina limites inferior e superior para consumo de energia (kW). Uma vez definidos os limites, o inversor consumirá energia usada para carregar a bateria se a demanda de energia estiver dentro dos limites; caso contrário, o inversor não carregará a bateria. Selecione SIM se quiser alterar o valor padrão.
Você quer definir a capacidade da bateria?	Para todos os inversores híbridos Deye, a capacidade da bateria é obtida diretamente dos inversores híbridos. Neste caso, o parâmetro automático de capacidade da bateria será lido do Inversor Híbrido e armazenado no banco de dados local. Selecione SIM se quiser alterar o que está escrito no inversor.
Você quer definir o SOC mínimo da bateria?	Para todos os inversores híbridos Deye, o SOC mínimo da bateria é obtido diretamente dos inversores híbridos. Neste caso, o parâmetro do SOC mínimo da bateria será lido do Inversor Híbrido. Alterações no limite mínimo de SOC da bateria ainda podem ser realizadas alterando o campo de entrada para SIM e definindo o limite mínimo de SOC da bateria. Selecione SIM se quiser alterar o valor padrão. Observação: verifique sua garantia, se ela ainda for válida, caso este parâmetro seja alterado.
Você quer definir o SOC máximo da bateria?	Para todos os inversores híbridos Deye, o SOC máximo da bateria é obtido diretamente dos inversores híbridos. Neste caso, o parâmetro de SOC máximo da bateria será lido do inversor híbrido. Alterações no limite máximo de SOC da bateria ainda podem ser realizadas alterando o campo de entrada para SIM e definindo o limite máximo de SOC da bateria. Selecione SIM se quiser alterar o valor padrão.
Você deseja limitar a comunicação com o dispositivo para somente leitura?	A comunicação é realizada de duas maneiras (LEITURA, ESCRITA). Se o campo Entrada estiver definido como NÃO, a opção de leitura e escrita será habilitada. Caso o campo de entrada esteja definido como SIM, somente a opção de leitura será habilitada. Selecione SIM se quiser alterar o valor padrão.
Você quer inverter a direção da importação e exportação de energia?	Caso o fluxo de energia tenha o sinal errado, mostrando importação em vez de exportação de energia, você pode alternar esse sinal habilitando esta função. Selecione SIM se quiser alterar o valor padrão.
Deseja excluir o dispositivo do resumo?	Os dados do dispositivo são exibidos na página inicial, mostrando o fluxo de consumo e produção de energia. Se o campo de entrada for definido como SIM, todos os dados exibidos na página inicial serão excluídos das visualizações do fluxo de energia. Por exemplo: energia fotovoltaica, bateria e, em alguns casos, medidor de rede (se não houver outro medidor de rede instalado) serão excluídos e não exibidos no resumo. Selecione SIM se quiser alterar o valor padrão.
L1, L2, L3 estão conectados à alimentação principal	Caso L1 não esteja conectado à alimentação principal L1, a alimentação principal correta (L2 ou L3) precisa ser escolhida. Caso L2 não esteja conectado à alimentação principal L2, a alimentação principal correta (L1 ou L3) precisa ser escolhida. Caso L3 não esteja conectado à alimentação principal L3, a alimentação principal correta (L1 ou L2) precisa ser escolhida. No caso de um dispositivo monofásico, você pode selecionar não conectado para L2 e L3 e escolher a alimentação principal correta (L1, L2, L3) no L1.

3. Tipo de controle

Diferentes tipos de controle afetam a maneira como o controlador Reduxi controla o dispositivo selecionado. O tipo de controlepode ser encontrado na árvore de menu no lado esquerdo da tela, onde você clica no dispositivo para expandir a árvore de menu e, em seguida, seleciona o dispositivo. Se o dispositivo tiver a possibilidade de controle, o cartão Tipo de controle ficará visível abaixo da última aba de medição.

tipo de controle.png

Dependendo da sua escolha na janela Tipo de controle, o usuário pode escolher entre o modo Automático ou Manual.

Tipo de controle:

Automático: No modo Automático, todos os limites de potência (consumo e produção na rede) do Inversor são obtidos diretamente de uma estratégia definida pelo usuário. Para aprender a configurar estratégias corretamente, leia o artigo especial disponível aqui: Como configurar estratégias corretamente.
Modo manual: In Modo manual, todos os limites de potência do inversor (consumo e produção na rede) são definidos diretamente pelo usuário. Assim que o usuário seleciona o modo manual, quatro opções adicionais ficam disponíveis (Máx. produção, Autoconsumo, Máx. consumo, Pico de barbear).

3.1 Máx. produção

A produção máxima é destinada a situações em que o usuário escolhe exportar o máximo de energia possível para a rede, obtida de energia fotovoltaica ou de armazenamento de bateria.

No entanto, os limites de potência para exportação e importação da rede são limitados pelas configurações dos dois parâmetros nos cartões à direita "Limites de potência ativa de exportação/importação da rede".

1. O caso é quando não há produção fotovoltaica suficiente:

A produção de energia fotovoltaica é 0
ou
A produção de energia fotovoltaica é menor que o limite de potência ativa exportada pela rede
e
O SOC de armazenamento da bateria está acima do SOC mínimo

então o armazenamento da bateria será descarregado para atingir o limite de potência ativa de exportação da rede.

2. O caso é quando há produção fotovoltaica suficiente:

A produção de energia fotovoltaica cobre o consumo dos edifícios
e
A produção de energia fotovoltaica é maior que o limite de exportação de energia ativa da rede
e
O SOC de armazenamento da bateria está abaixo do SOC máximo

então o armazenamento da bateria será carregado pela energia excedente, até que o armazenamento da bateria atinja o SOC máximo.

Quando o armazenamento da bateria atingir o SOC máximo, a produção fotovoltaica será limitada para não exceder o limite de potência ativa de exportação da rede.

Após o término do dia de produção fotovoltaica, novamente 1. caso é usado.

Observação: quando a produção máxima é escolhida como o modo preferencial no Reduxi, as fases podem não ser carregadas igualmente, ou seja, a potência exportada varia dependendo da fase. Isso acontece quando há excesso de energia disponível no local (prédio) e a chamada opção "Vender primeiro" é escolhida para o modo de operação no inversor híbrido. Aqui gostaríamos de enfatizar que este modo NÃO oferece balanceamento de potência de fase.

3.2 Autoconsumo

O autoconsumo é destinado a situações em que o usuário busca equilibrar exportação e importação de forma que a soma líquida seja igual a zero. O controlador Reduxi monitora o consumo e a produção líquida da rede, calculando a diferença entre eles e agindo de acordo.

1. O caso é quando não há produção fotovoltaica suficiente:

A produção de energia fotovoltaica é 0
ou
A produção de energia fotovoltaica é menor que o consumo de energia dos edifícios
e
O SOC de armazenamento da bateria está acima do SOC mínimo

então o armazenamento da bateria será descarregado para atingir o valor zero na energia ativa da rede. O controlador Reduxi descarregará o armazenamento da bateria para cobrir o consumo do edifício.

2. O caso é quando há produção fotovoltaica suficiente:

A produção de PV abrange a produção de edifícios
e
A produção de energia fotovoltaica é maior que o limite de exportação de energia ativa da rede
e
O SOC de armazenamento da bateria está abaixo do SOC máximo

então o armazenamento da bateria será carregado pela energia excedente até que o armazenamento da bateria atinja o SOC máximo.

Quando o armazenamento da bateria atingir o SOC máximo, a produção fotovoltaica será limitada para não exceder o limite de potência ativa de exportação da rede.

Após o término do dia de produção fotovoltaica, novamente 1. caso é usado.

3.3 Consumo máximo

O consumo máximo é destinado a situações em que o usuário decide importar o máximo de energia possível da rede. Este modo é normalmente usado em combinação com EVSE (Electric Vehicle Supply Equipment) e BSEE (Battery Storage Energy Equipment), permitindo que o usuário aumente a potência sob demanda.

No entanto, os limites de potência para exportação e importação da rede são limitados pelas configurações nos dois parâmetros nos cartões à direita "Limites de potência ativa de exportação/importação da rede".

consumo máximo.PNG

1. O caso é quando o consumo do edifício é menor que o limite de potência ativa de importação da rede:

O consumo do edifício é menor que o limite de potência ativa de importação da rede
ou
O SOC de armazenamento da bateria está abaixo do SOC máximo
ou
EV está conectado ao EVSE, mas não está carregando

então o armazenamento da bateria e o VE começarão a carregar para atingir o limite de energia ativa da importação da rede até que o SOC máximo do armazenamento da bateria ou da bateria do VE seja atingido.

2. O caso é quando temos produção fotovoltaica:

A produção de energia fotovoltaica é superior a 0
ou
O consumo do edifício é menor que o limite de potência ativa de importação da rede
ou
O SOC de armazenamento da bateria está abaixo do SOC máximo
ou
O EV está conectado ao EVSE, mas não está carregando

então toda a energia produzida pela energia fotovoltaica será primeiramente usada pelo EVSE ou pelo armazenamento em bateria. Quando ambos os SOC máximos forem atingidos, ele enviará energia para a rede, mas ainda não mais do que o limite de potência ativa de exportação da rede definido. O armazenamento da bateria não será descarregado até que o consumo do edifício não seja maior que a produção fotovoltaica.

3.4 Pico de barbear

O corte de pico é destinado a situações em que o usuário decide limitar a potência ativa de importação da rede quando o limite é atingido. O limite de potência ativa de importação da rede é importante, defina por dois parâmetros nos cartões certos definindo "Limites de potência ativa de exportação/importação da rede"

Entretanto, os limites de potência para exportação e importação da rede são limitados pelas configurações nos dois parâmetros nos cartões à direita "Limites de potência de exportação/importação da rede".

1. O consumo do edifício é menor que a potência ativa importada da rede:

A produção de PV é menor que 0 ou igual a 0
ou
O consumo do edifício é maior que o limite de potência ativa importada pela rede
e
O VE está carregando
e
O armazenamento da bateria está acima do SOC mínimo

Em seguida, o armazenamento da bateria começará a descarregar para cobrir a energia necessária para o carregamento do VE, sem ultrapassar o limite de energia ativa importada pela rede.

Se não houver armazenamento de bateria, a potência do carregador de VE será reduzida para não ultrapassar o limite de potência ativa de importação da rede.

A bateria será carregada quando o limite de potência ativa de exportação da rede for atingido e houver produção fotovoltaica suficiente.

4. Leituras do dispositivo

Este ponto serve para que o usuário realize a última verificação se o dispositivo e a conexão estão funcionando corretamente. As leituras e também as configurações são exibidas em Dispositivo/"nome do dispositivo"/Última medição, na imagem abaixo.

Depois que o dispositivo for adicionado com sucesso por meio do configurador, ele poderá ser monitorado e controlado por meio do aplicativo de nuvem Reduxi.
