As estratégias da Reduxi oferecem o equilíbrio perfeito entre flexibilidade, eficiência de custos e soluções ecoconscientes, tudo isso protegendo seus sistemas e adaptando-se perfeitamente às flutuações de preços - sem jamais comprometer o conforto

Sumário

• 1. Introdução às estratégias
• 2. Passos gerais para acessar as estratégias
• 3. Configuração de estratégia
  • 3.1 Controle liga/desliga baseado em corrente monofásica
  • 3.2. Controle liga/desliga baseado em corrente trifásica
  • 3.3 Controle liga/desliga baseado em potência
  • 3.4 Coordenador de gerenciamento de energia para FV, EVSE, bateria e bomba de calor
• 4. Configurações avançadas para a estratégia "Coordenador de gerenciamento de energia..."
  • 4.3. Modos de otimização

1. Introdução às estratégias

O controlador Reduxi permite que os usuários finais gerenciem o consumo e a produção de energia para instalações locais em residências ou instalações industriais. Suas estratégias se adaptam dinamicamente às flutuações de preços do mercado de energia, blocos de tempo de tarifa, configurações básicas (como limites de exportação/importação específicos do edifício) e outros fatores relevantes. Ao unir todas as instalações de consumidores e produtores em uma única estratégia coesa, o sistema Reduxi permite ajustes em tempo real que otimizam todas as variáveis simultaneamente, garantindo que elas estejam alinhadas com as necessidades específicas do usuário.

Como as estratégias são um valor agregado fundamental do sistema Reduxi, recomendamos que você leia atentamente estas instruções e configure uma estratégia que atenda perfeitamente às suas necessidades.

2. Estratégias típicas para otimização de custos

2.1. Carregue seu veículo elétrico durante a noite (preço baixo) e não ultrapasse os limites de importação da rede

Ao carregar um veículo elétrico, precisamos respeitar os limites de potência da rede, mantendo baixos os custos da eletricidade.

Para definir essa estratégia, siga as informações nestas seções:

• 3.4 Coordenador de gerenciamento de energia para FV, EVSE, bateria e bomba de calor
• Use 4.3.2. Modo de programação
• Use "Redução de picos" como objetivo (para limitar a potência da rede)
• E configure as configurações avançadas do EVSE ("equipamento de fornecimento de veículos elétricos" = estação de carregamento)

2.2. Use a eletricidade de sua usina de energia fotovoltaica em combinação com uma bomba de calor

Para obter autossustentabilidade e economizar custos, é ideal usar a eletricidade dentro de sua casa ou empresa. A eletricidade produzida por sua usina de energia fotovoltaica pode ser usada diretamente por sistemas de HVAC e/ou veículos elétricos.

Para definir essa estratégia, siga as informações nestas seções:

• 3.4 Coordenador de gerenciamento de energia para FV, EVSE, bateria e bomba de calor
• Use 4.3.1. Modo padrão
• Use "Autoconsumo" como objetivo (para consumir energia autoproduzida)
• E configure as configurações avançadas do HVAC (ou EVSE se você tiver um veículo elétrico)

2.3. Obtenha a maior economia de custos e os maiores ganhos com sua FV e/ou bateria

Para tirar o máximo proveito de sua bateria e/ou usina de energia FV, você precisa usar os preços dinâmicos (mercado, dia anterior). Neste caso, você consome energia da rede quando os preços são baixos ou até mesmo negativos e produz quando os preços são altos. Ao mesmo tempo, você mantém o conforto alto.

Para definir essa estratégia, siga as informações nestas seções:

• 4.3.4. Modos de IA
• e defina o plano de preços conforme definido em Listas de preços Reduxi

3. Configuração de estratégia

As seguintes estratégias estão disponíveis no configurador Redexu:

• Controle liga/desliga baseado em corrente monofásica
• Controle liga/desliga baseado em corrente trifásica
• Controle liga/desliga baseado em potência
• Coordenador de gerenciamento de energia para FV, EVSE, bateria e bomba de calor (a estratégia mais completa - geralmente a mais usada)

Passos gerais para acessar estratégias

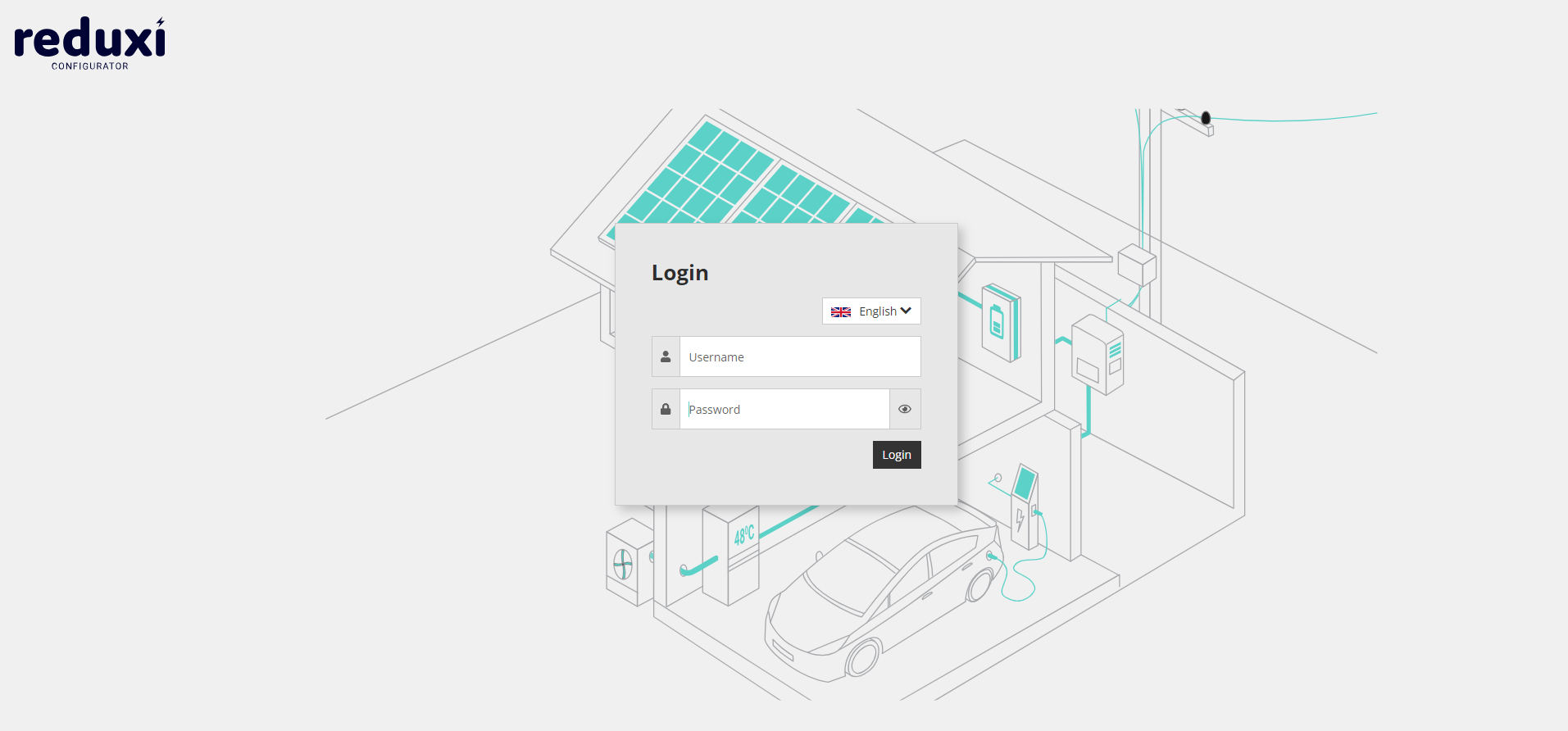

O primeiro passo é fazer login em o configurador Reduxi .

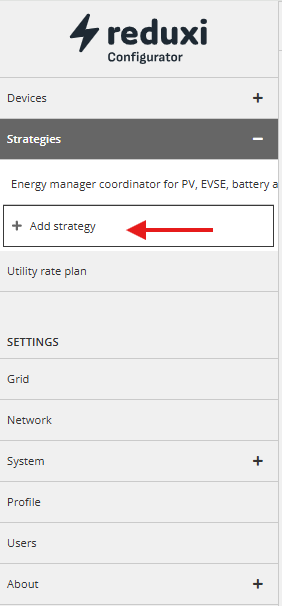

Após fazer login na configuração, clique no botão 'Adicionar nova estratégia' no canto inferior esquerdo da página inicial do controlador Reduxi.

3.1 Controle ON/OFF baseado em corrente monofásica

Esta estratégia é usada para controlar os estados ON/OFF de consumidores elétricos com base em uma medição de corrente monofásica.

3.1.1 Configurações básicas

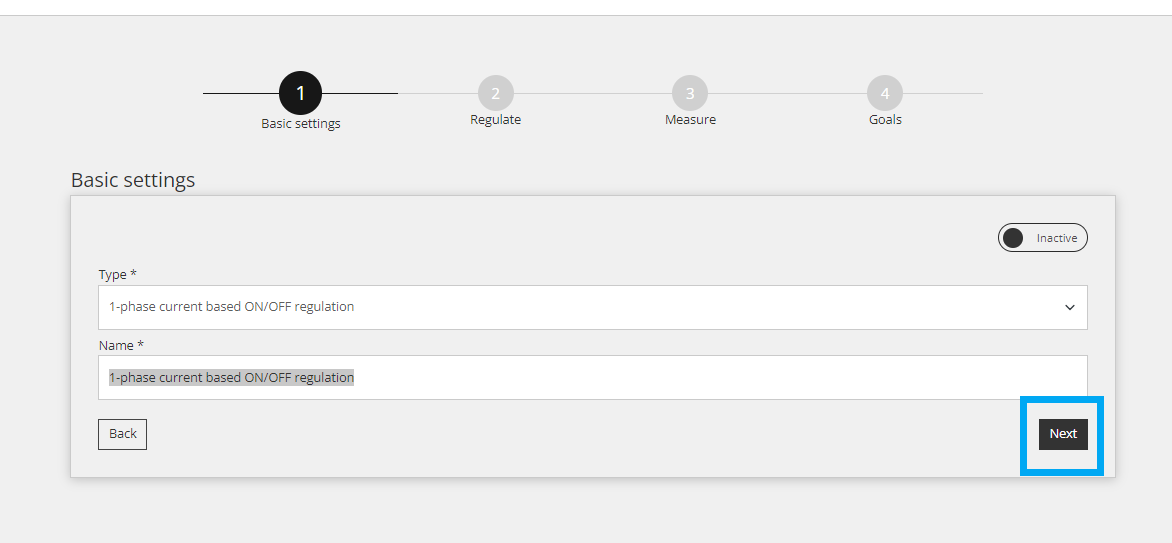

Selecione 'Controle ON/OFF baseado em corrente monofásica', renomeie-o (não obrigatório) e clique em 'Avançar'.

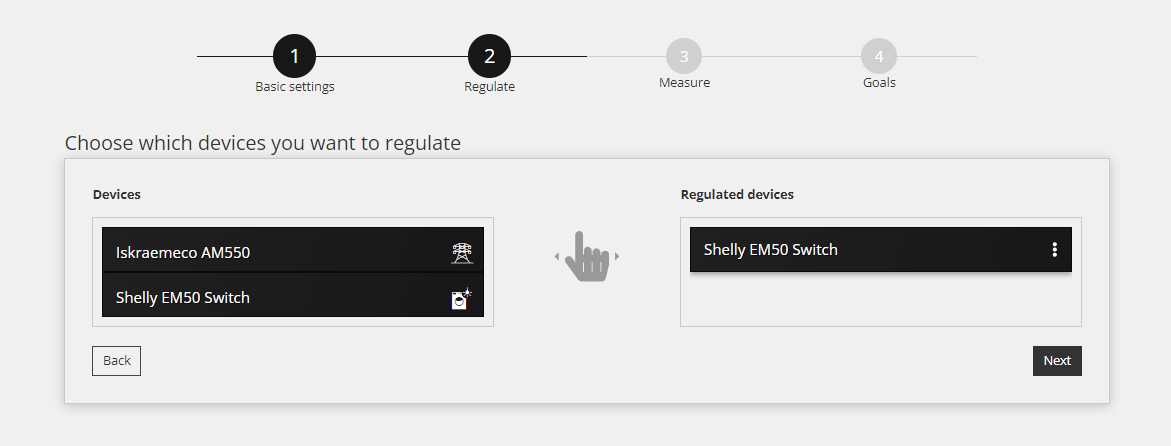

3.1.2 Regular

3.1.3 Medir

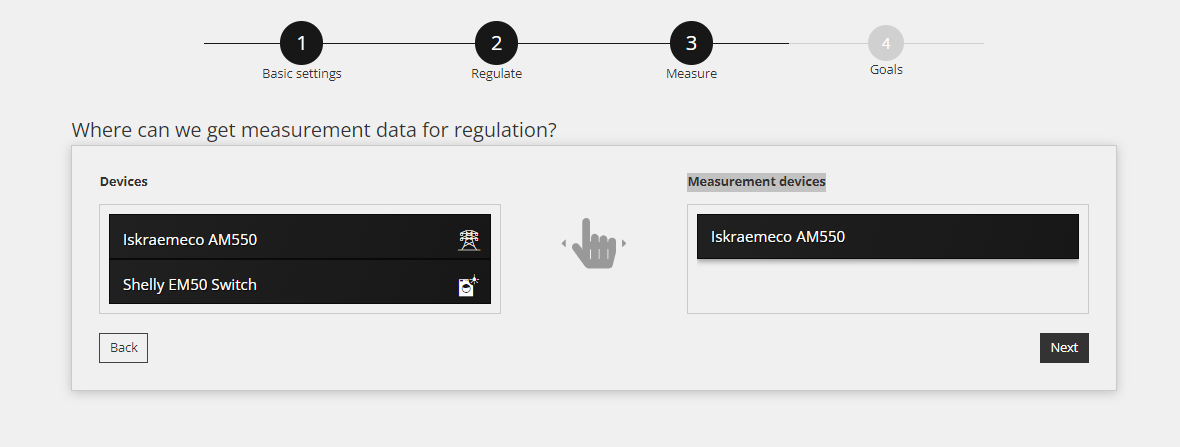

Similar ao ponto 3.1.2, o dispositivo correto a ser medido (geralmente a rede principal) deve ser selecionado. Arraste o dispositivo da caixa "Dispositivos" para a caixa "Dispositivos de medição", como mostrado na figura abaixo. O dispositivo de medição é o dispositivo cuja medição afeta o dispositivo regulado.

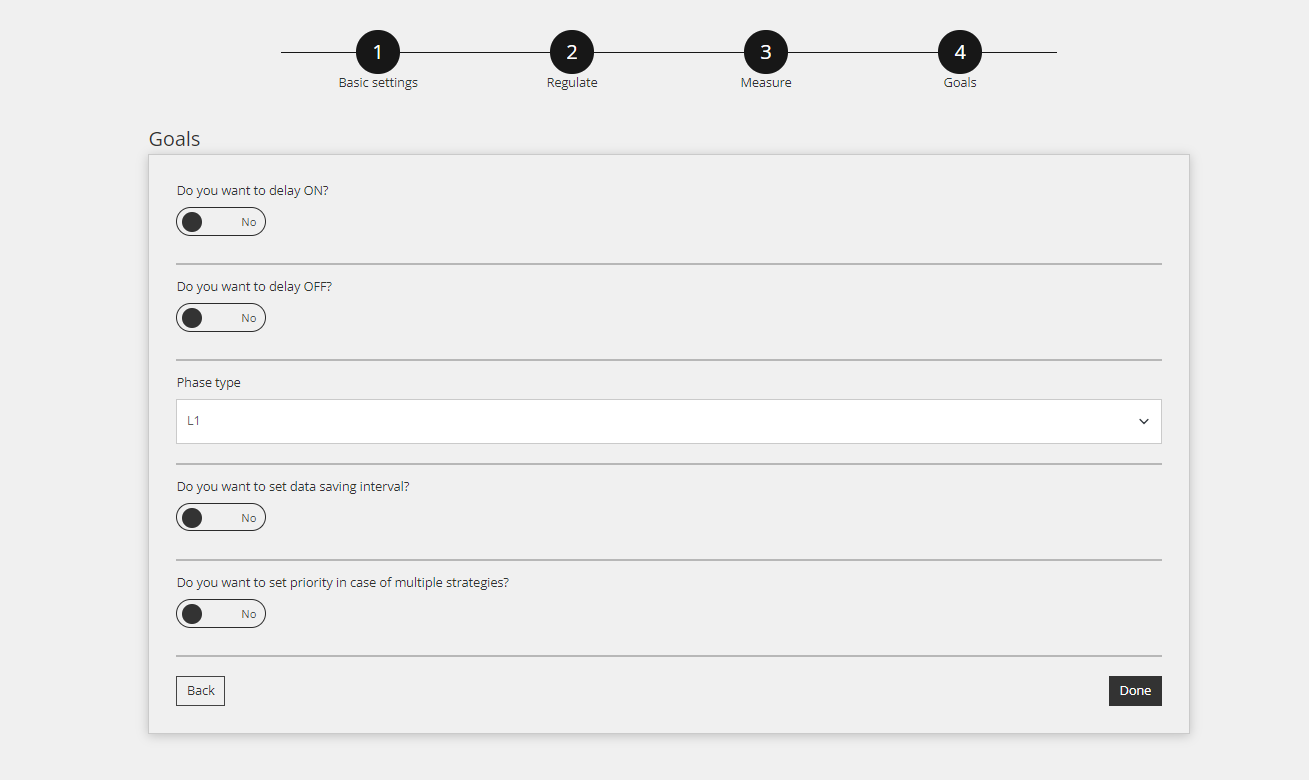

3.1.4 Objetivos

Em "Objetivos", as ações para regulação de uma fase são definidas. A imagem abaixo mostra as configurações possíveis e os valores padrão na etapa "Objetivos".

Para obter uma explicação de todas as configurações em "Objetivos", consulte a tabela.

Campo de entrada	Explicação
Deseja adiar o LIGAR?	"Atrasar LIGAR" é o tempo necessário para o dispositivo mudar para o estado LIGADO. A condição deve ser atendida pelo menos pelo tempo de Atraso de LIGAR (por exemplo, a corrente é maior que 10 A por mais de 5 segundos para o dispositivo ligar). Isso evita efetivamente comutações excessivas, evitando assim danos ao dispositivo ou relé regulado. Após a condição ser atendida por 5 segundos, o dispositivo é ligado.   Selecione SIM se desejar alterar o valor padrão.
Deseja adiar o DESLIGAR?	Igual ao "adiar LIGAR" definido acima, mas para o estado DESLIGADO.   Selecione SIM se desejar alterar o valor padrão.
Tipo de fase	Selecione a fase que controla a ação ON/OFF.
Deseja definir o intervalo para salvar dados? (obsoleto)	Defina o intervalo para armazenar dados de dispositivos medidos e regulados.   Selecione SIM se desejar alterar o valor padrão.
Deseja priorizar várias estratégias? (obsoleto)	A prioridade é importada quando várias estratégias são definidas. O nível de prioridade entre as estratégias afeta o funcionamento do sistema Reduxi. Por exemplo, se o nível de prioridade for definido como "Maior", o Reduxi funcionará automaticamente dentro da estratégia escolhida e vice-versa. Selecione SIM se desejar alterar o valor padrão.



3.1.5 Edição da estratégia "Controlo ON/OFF baseado na corrente monofásica"

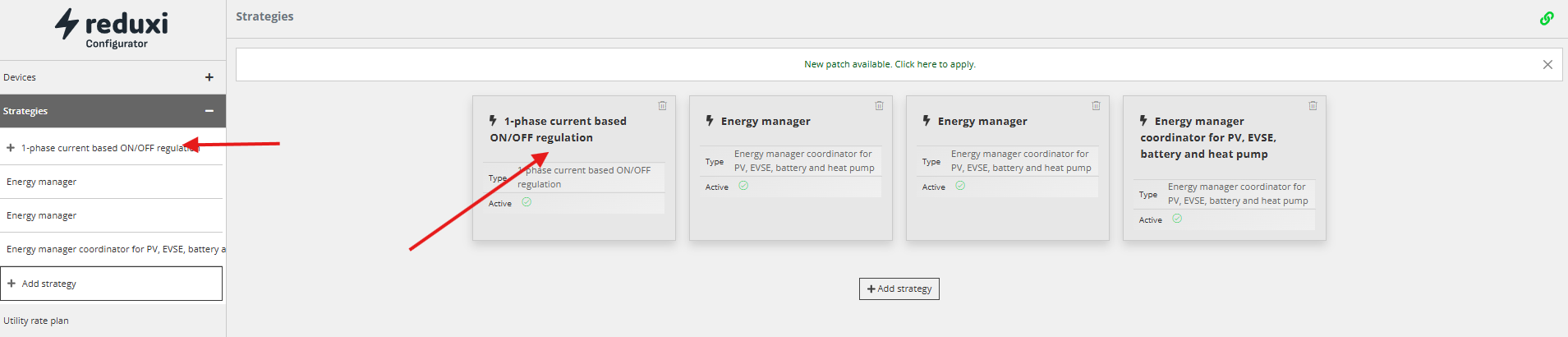

Depois de definida a estratégia, podemos configurar todas as definições clicando na estratégia correspondente

3.1.6. Configuração da estratégia

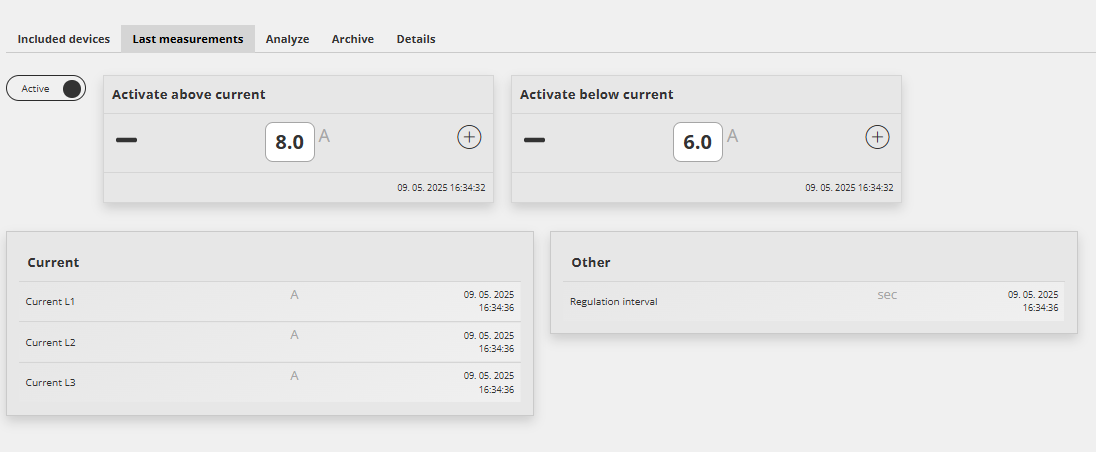

Para cada estratégia, os parâmetros de regulação precisam de ser configurados. Nesta estratégia específica, estas são as correntes de ligação/desligamento dos dispositivos

Aqui definimos a corrente para desligar ou ligar o dispositivo, dependendo da medição da corrente. Frequentemente, estas duas correntes diferem para reduzir o número de comutações do dispositivo.



3.2. Controlo ON/OFF baseado na corrente trifásica

Similar ao "Controlo ON/OFF baseado na corrente monofásica", a estratégia trifásica destina-se a comutar fases (ON/OFF), com a diferença de que, na estratégia trifásica, o controlo é definido para as três fases.

3.2.1 Definições básicas

Ver ponto 3.1.1 .

3.2.2 Regular

Ver ponto 3.1.2 .

3.2.3 Medir

Ver ponto 3.1.3 .

3.2.4 Objetivos

Igual ao do ponto 3.1.4 , com a principal diferença de que a estratégia monofásica é substituída pela estratégia trifásica.

3.2 .5 Edição da estratégia "Controlo ON/OFF baseado na corrente trifásica"

Ver ponto 3.1.5.

3.2.6. Configuração da estratégia

Ver ponto 3.1.6.

3.3 Controlo ON/OFF baseado na potência

3.3.1 Definições básicas

Ver ponto 3.1.1 .

3.3.2 Regular

Ver ponto 3.1.2 .

3.3.3 Medir

Ver ponto 3.1.3 .

3.3.4 Objetivos

Ver ponto 3.1.4, onde a principal diferença em relação à estratégia monofásica é que, na estratégia de potência, não é necessário indicar qual a fase a regular, apenas a potência.

3.3.5 Edição da estratégia "Controlo ON/OFF baseado na corrente trifásica"

Ver ponto 3.1.5.

3.3.6. Configuração da estratégia

Ver ponto 3.1.6.

3.4 Coordenador de gestão de energia para PV, EVSE, bateria e bomba de calor

Dentro desta estratégia, vários dispositivos são regulados, tornando-a a estratégia mais completa e amplamente utilizada. Oferece as mais funcionalidades e, portanto, também é a mais complexa. Como o nome sugere, a estratégia regula:

• Central solar fotovoltaica (PV)
• Estação de carregamento de veículos elétricos (EVSE)
• Bateria (BESS)
• Aquecimento, ventilação e ar condicionado (HVAC)
• Outros

3.4.1 Configurações básicas

Ver ponto 3.1.1 .

3.4.2 Regras

Ver ponto 3.1.2 .

3.4.3 Medida

Ver ponto 3.1.3 .

3.4.4. Configurações avançadas

Este modo requer a configuração das configurações avançadas, que serão descritas em detalhes na próxima seção.

4. Configurações avançadas para a estratégia \"coordenador de gestão de energia...\"

Esta seção está relacionada apenas à estratégia 3.4 Coordenador de gestão de energia para PV, EVSE, bateria e bomba de calor . A funcionalidade difere das outras estratégias, uma vez que opções avançadas estão disponíveis e configuráveis. Depois de definir o dispositivo medido a partir do ponto 3.4.3 e clicar no botão \"Concluído\", um novo menu aparecerá.

Para acessar este menu, siga as etapas definidas em ponto 3.1.6.

No topo do menu avançado, três guias adicionais estão disponíveis:

• Configurações gerais
• Dispositivos regulados
• Modos de otimização

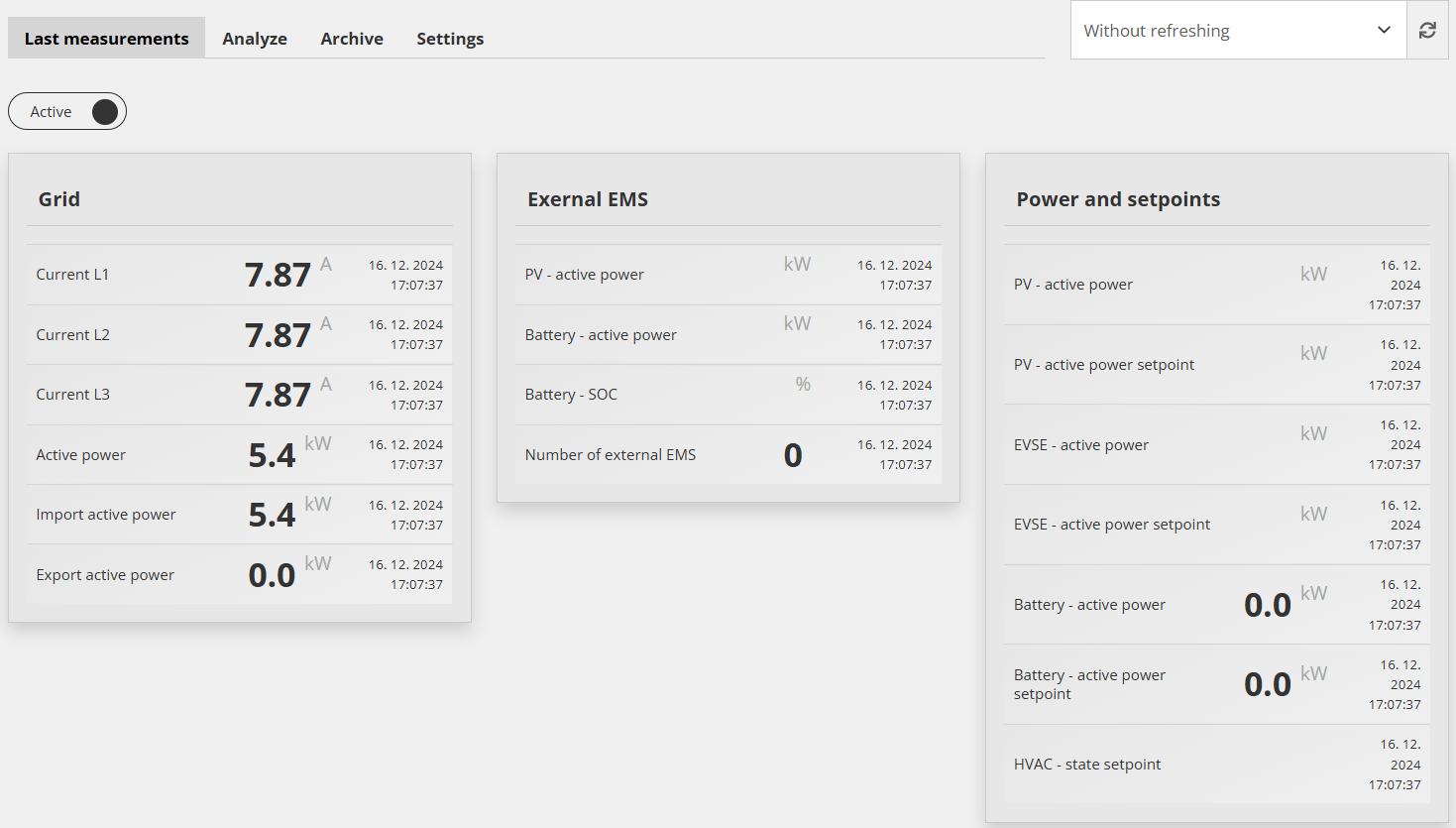

Observe que todas as estratégias podem ser testadas com o modo manual, conforme descrito na seção 7.4. Controle manual do dispositivo de Reduxi Configurator

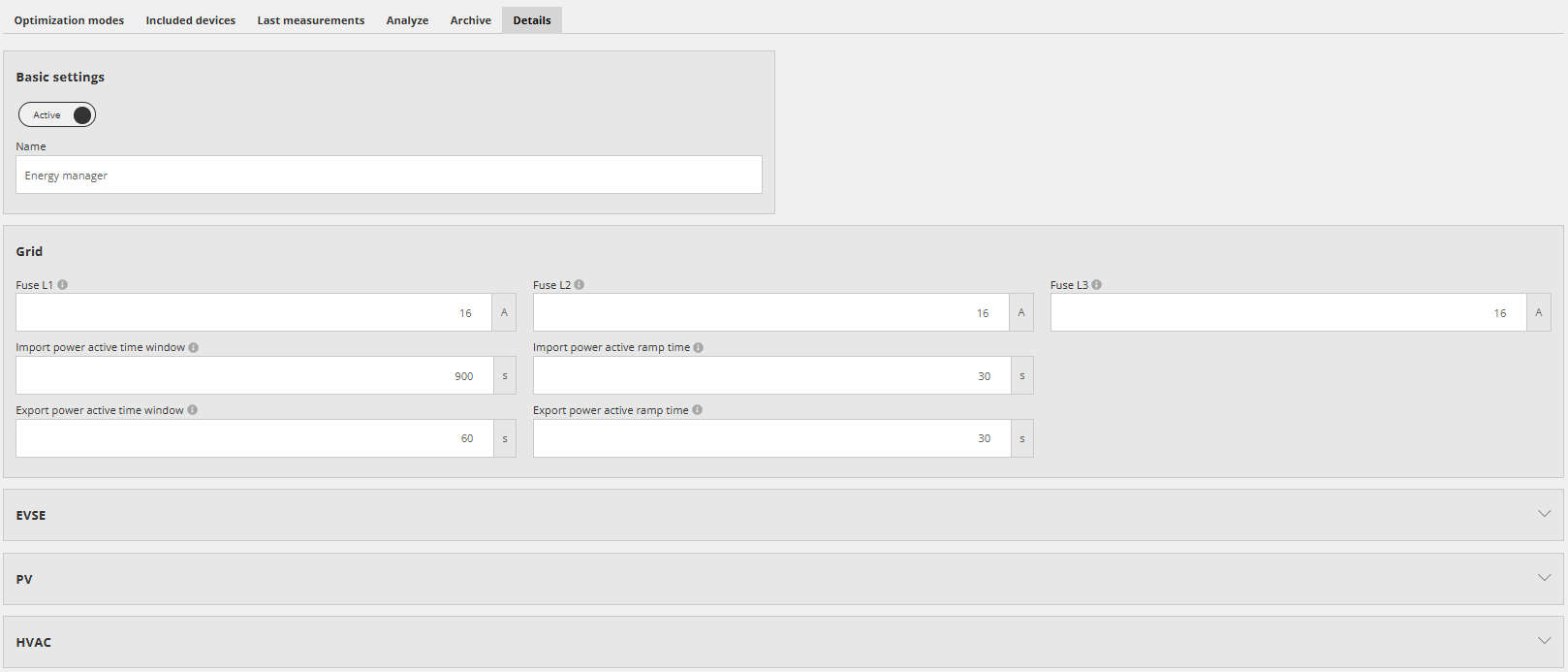

4.1. Detalhes

A seção de detalhes inclui cinco seções diferentes:

• Configurações básicas:
  • Definir estratégia como ativa/inativa
  • Renomear estratégia

Observação: o sinal de informação à direita do nome do campo fornece explicações adicionais.

• Configurações da rede:
  • Fusíveis (L1, L2, 3), defina o limite de corrente para cada fusível de potência principal. Os valores dos fusíveis não são estritamente necessários.
  • Janela de tempo ativo de potência de importação
  • Janela de tempo ativo de potência de exportação
  • Tempo de rampa ativo da potência de importação
  • Tempo de rampa ativo da potência de importação
  • Observe que os fusíveis e a potência de importação/exportação são obtidos nas configurações da rede

• Configurações EVSE:
  • Limite de potência combinada máxima
  • Corrente mínima necessária por fase
  • Capacidade de backup
  • Rotação de inicialização entre várias estações de carregamento caso o limite de potência não permita a execução de todas em paralelo
  • Potência fora da rede

Detalhes para várias estações de carregamento:

No caso de várias estações de carregamento estarem conectadas na mesma configuração, o sistema Reduxi deve coordenar a estação de carregamento para que o consumo total não exceda os limites

A lógica é a seguinte:

• • • Ao iniciar várias sessões de carregamento, nem todas as estações de carregamento iniciam ao mesmo tempo para evitar picos de consumo. O parâmetro “rotação na inicialização” define o intervalo para comutação entre as estações de carregamento
    • Se múltiplos veículos elétricos estiverem conectados e carregando, a potência de todos será reduzida linearmente para manter o consumo dentro dos limites. Por exemplo, se o limite for 80 kW e houver 10 veículos elétricos conectados, cada um deles receberá 8 kW.
    • Se a corrente mínima requerida de todos os veículos conectados sobrecarregar o limite de importação, então a estação de carregamento conectada por último espera até que a potência esteja disponível. É um princípio de primeiro a chegar, primeiro a ser atendido.

• Configurações de PV:
  • Potência de backup em caso de perda de conexão
  • Potência fora da rede

• Configurações de HVAC
  • Ponto de ajuste de backup
  • Ponto de ajuste fora da rede



4.2. Dispositivos regulados

Veja ponto 3.1.2 .

4.3. Modos de otimização

Esta parte da estratégia é onde o verdadeiro valor agregado da estratégia fica claro. Todas as funções/recursos mais complexos são configurados para cada dispositivo incluído na estratégia. As seguintes etapas são mostradas para maior explicação e são:

• Modo padrão
• Modo de programação
• Modo de preço negativo
• Modos de IA

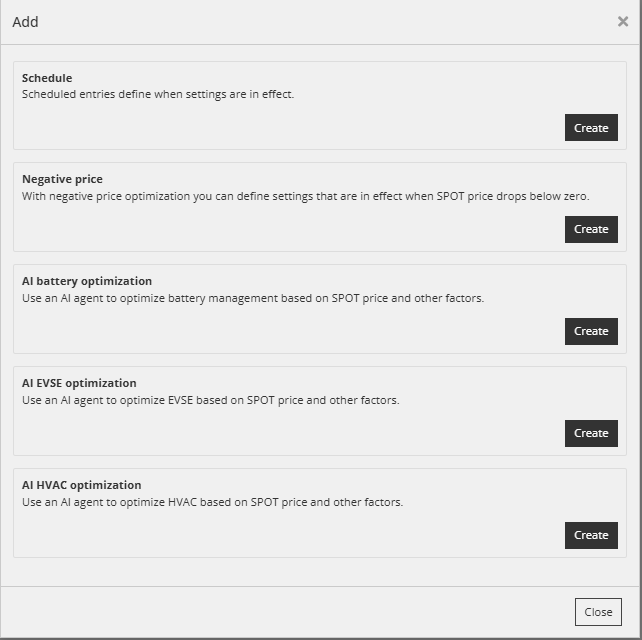

Para adicionar um modo de otimização adicional, primeiro pressione o botão + abaixo das configurações do modo padrão, depois escolha o modo de otimização adicional . As duas imagens abaixo mostram como adicionar um modo de otimização.

A prioridade dos modos de otimização é a seguinte

• Modo IA
• Modo de preço negativo
• Modo de programação
• Modo padrão

Um exemplo: O "Modo de preço negativo" garante que nenhuma eletricidade seja exportada quando o preço for negativo. Nos períodos em que o preço não é negativo, este modo não funciona (não tem efeito). Portanto, o "Modo de programação" é usado (se e quando definido). Fora dos períodos programados, o "modo padrão" é usado.

4.3.1. Modo padrão

Este modo liga-se diretamente aos limites da rede elétrica principal definidos pela distribuidora de eletricidade. Os limites de exportação e importação são definidos para controlar a oferta e a procura do edifício. Além dos limites, as metas também devem ser definidas. Opções avançadas podem ser configuradas no lado direito (retângulo azul).



Limites de exportação/importação

Quando o limite de exportação é definido, o sistema Reduxi limitará automaticamente a energia alimentada para a rede. Isso afetará a produção de eletricidade do edifício, como a produção fotovoltaica, a produção da bateria e potencialmente outras fontes de produção, de modo que nunca excedam o limite de exportação.

Se o limite de importação for definido, o sistema Reduxi limitará automaticamente a demanda de energia da rede. Isso afetará o consumo de eletricidade do edifício, como o carregamento de veículos elétricos, o consumo de operação de HVAC e outros aparelhos, de modo que o limite de importação nunca seja excedido.



Metas

Existem vários objetivos possíveis para realizar diferentes maneiras de gestão da demanda/oferta de um edifício:

• Maximizar a produção é um modo em que o sistema Reduxi força a produção elétrica (ou seja, produção de PV, produção de bateria) ao máximo, mas nunca excede o limite de potência de exportação. Se não houver limite, a produção funcionará com potência máxima. Este caso é usado quando o usuário deseja atingir o limite de potência de exportação usando todos os recursos de produção. No caso de a produção de PV não conseguir atingir o limite de exportação, a potência da bateria (se implementada) será usada para fornecer potência excedente. Da mesma forma, se o limite for atingido e houver excesso de potência do PV, a bateria será carregada.

• Autoconsumo é um modo em que o sistema Reduxi tenta atingir a potência líquida de zero Exportação/Importação, se possível. Aqui, o objetivo é que a produção de PV cubra todas as necessidades de consumo, se o sistema estiver equipado com uma bateria, o excesso de potência do PV carregará a bateria e a potência será consumida mais tarde quando não houver produção de PV para atingir a potência de soma zero na alimentação principal. No caso de ainda haver excesso de potência do PV, ele será exportado para a rede até o limite de exportação.

• Maximizar consumo é um modo em que o sistema Reduxi tenta consumir o máximo de energia possível da rede e opera no limite de importação. Se não houver limite de importação, o sistema opera na potência máxima de todos os consumidores elétricos. Este caso é usado principalmente quando os preços de mercado são baixos ou até mesmo negativos, então, por exemplo, o sistema EVSE funciona em plena potência, a bateria é carregada em seu potencial de potência máxima ou o consumidor adicional é ligado.

• Redução de picos é um modo em que o sistema Reduxi reduz a demanda de energia da rede ("redução do pico") para que o limite de potência de importação nunca seja excedido. Neste caso (usado principalmente na indústria), a potência dos consumidores é reduzida ou, em muitos casos, desligada, de modo que não sejam gerados picos de consumo, o que também significa que o proprietário do edifício não paga penalidades por exceder a potência.

Cada modo pode ou não controlar a bateria, HVAC, PV, estação de carregamento. Isso pode ser configurado através das opções avançadas (botão "Editar").

Todas as estratégias acima respeitam o limite de importação e exportação por padrão.

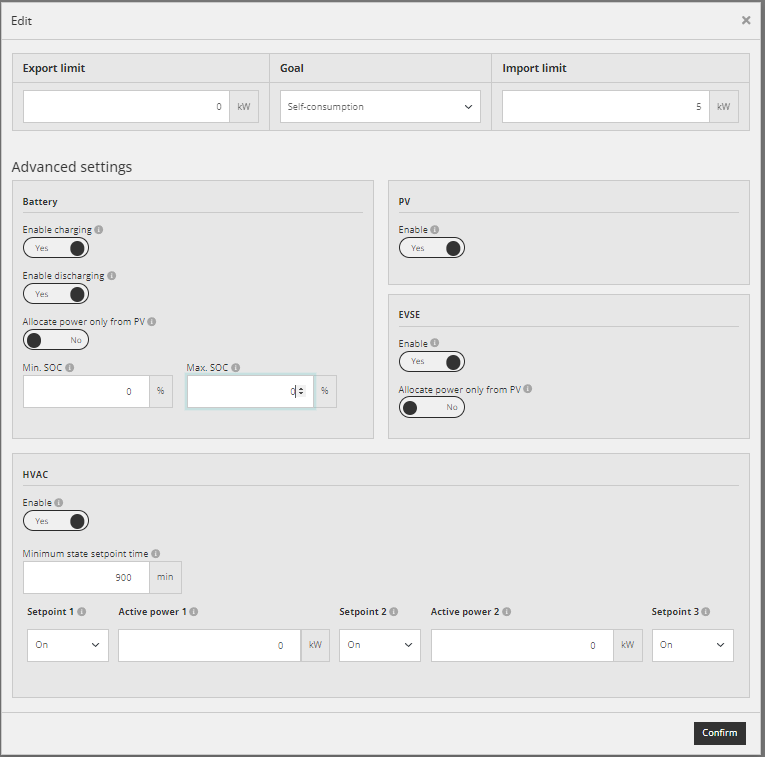

Opções avançadas

As opções avançadas estão disponíveis através do botão "Editar" à extrema direita. As opções avançadas são mostradas abaixo.

As opções adicionais disponíveis são:

• Bateria
• PV - fotovoltaico (usina de energia solar)
• EVSE - Equipamento de fornecimento de veículos elétricos (dispositivo de carregamento de carro)
• HVAC - Aquecimento, ventilação e ar condicionado

Bateria

• Ativar carregamento (Sim/Não), se sim, o sistema Reduxi carregará a bateria.
• Ativar descarga (Sim/Não), se sim, o sistema Reduxi descarregará a bateria.
• Alocar energia apenas de PV. Se este for o caso, o sistema Reduxi só carregará a bateria quando houver energia excedente disponível do PV (tipicamente usado no modo de autoconsumo ).

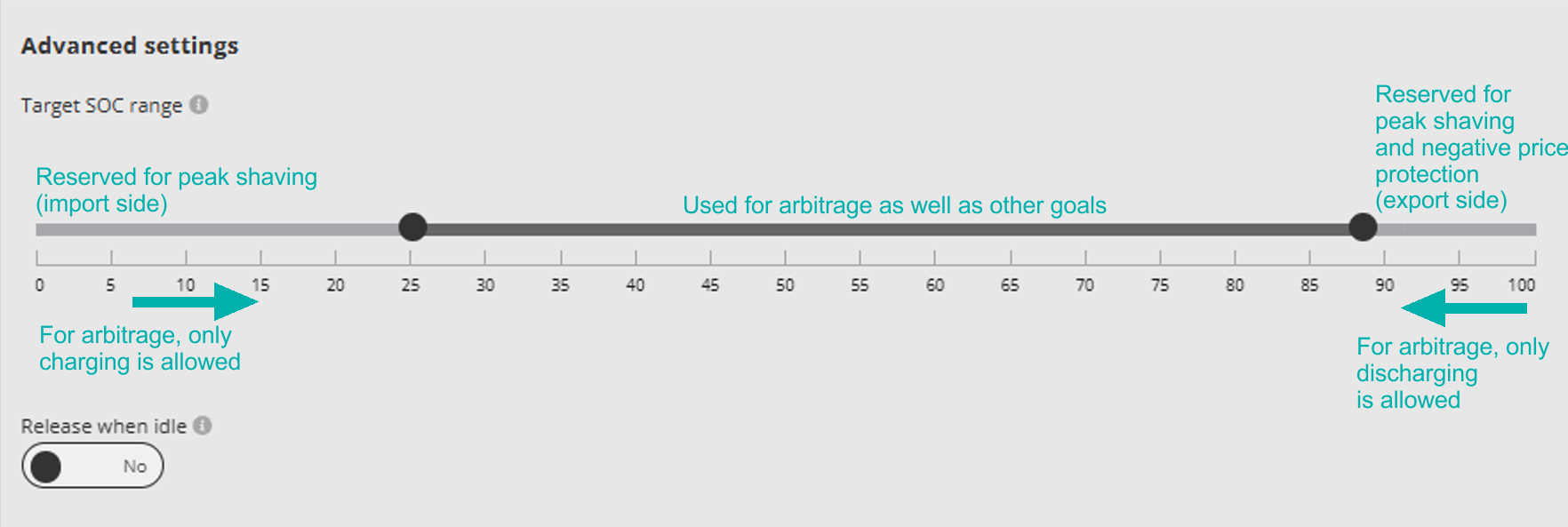

• Min/Max SOC (Estado de Carga) define o limite até o qual o sistema Reduxi carregará ou descarregará a bateria. Em muitos casos, o SOC é obtido da própria bateria (é exibido ao adicionar o dispositivo, no entanto, deve ser inserido manualmente neste menu). Nota: defina o SOC mínimo/máximo de acordo com o valor prescrito pelo fornecedor da bateria. No caso de múltiplas baterias conectadas, devem ser usados os níveis mínimo/máximo mais limitantes.

PV

• Ativar (Sim/Não), se sim, o sistema Reduxi controlará o PV

EVSE

• Ativar (Sim/Não), se sim, o sistema Reduxi controlará o EVSE.
• Alocar energia apenas de sistemas PV. Se este for o caso, o sistema Reduxi só carregará o veículo elétrico quando houver energia excedente disponível de sistemas PV.

Aquecimento, ventilação e ar condicionado

• Ativar (Sim/Não), se sim, o sistema Reduxi controlará o HVAC
• Tempo mínimo de ponto de ajuste de estado, este campo define o período que deve decorrer antes de um novo ponto de estado ser definido. Esta funcionalidade impede efetivamente a comutação frequente, evitando assim danos ao HVAC.

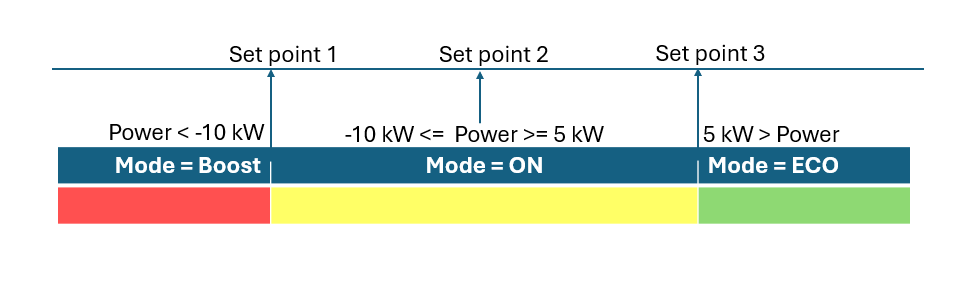

• Os pontos de ajuste 1, 2, 3 são definidos com base na potência ativa no fornecimento da rede elétrica. Está dividido em 3 partes. Abaixo está um exemplo explicando as três situações (pontos de ajuste).
  • Na primeira parte, no ponto de ajuste da Potência ativa 1, o HVAC entrará no modo Boost, o que significa que funcionará com a potência máxima. O modo Boost entrará em ação quando -10 kW no fornecimento principal for atingido, ou seja, A produção de PV é muito maior do que o consumo do edifício.
  • Na segunda parte, entre os pontos de ajuste da Potência ativa 1 e 2, o HVAC funcionará no modo LIGADO, que é um modo de operação normal. O modo LIGADO entrará em operação quando a potência no fornecimento da rede elétrica for maior que -10 kW e menor que 5 kW.
  • Na terceira parte, no ponto de ajuste da Potência ativa 2, o HVAC, funcionará no modo ECO. Isso significa que está em modo de espera ou completamente desligado. O modo ECO funcionará quando o fornecimento de energia principal for maior que 5 kW.

Nota: Bombas de calor prontas para SG podem se comportar de forma diferente dependendo da sua própria configuração dos modos eco(desligado)/ligado/boost. Na maioria das vezes, o modo eco (desligado) é limitado no tempo. Portanto, mesmo que a bomba de calor esteja no modo eco (desligado) por um tempo mais longo, ela mudará automaticamente para o modo normal.

4.3.2. Modo de programação

Para ativar o modo de Agendamento, primeiro pressione o botão + abaixo de todas as configurações do modo Padrão e, em seguida, escolha o modo Agendamento.   As duas imagens abaixo mostram como entrar no modo de Agendamento.

As próximas configurações são as seguintes:

• Nome da estratégia
• Dia da semana, escolha os dias para operação no modo programado
• Mês, escolha os meses para o modo de operação programado
• Válido de/para, escolha um período em dias para operação
• Início/Fim, selecione a hora e os minutos para operação no modo de programação

Todas as outras configurações no menu de configuração avançada são as mesmas descritas anteriormente na seção Modo padrão.

As configurações no modo "Programação" só estarão ativas nos intervalos de tempo definidos na programação. Fora desses intervalos de tempo, o modo padrão será usado.

4.3.3. Modo de preço negativo

Para ativar o Modo de Preço Negativo, primeiro pressione o botão + em todas as configurações do Modo Padrão e, em seguida, escolha o Modo de Preço Negativo. As duas imagens abaixo mostram como entrar no Modo de Preço Negativo.

O modo de preço negativo funciona em dois cenários de otimização diferentes, que dependem do preço e da taxa de venda/compra. A alimentação precisa ser definida para ambas as direções, como mostrado na imagem abaixo:

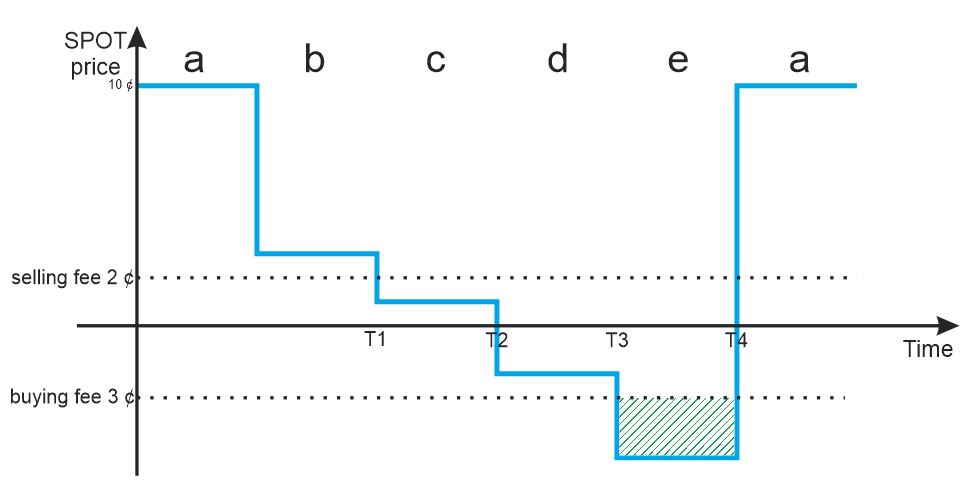

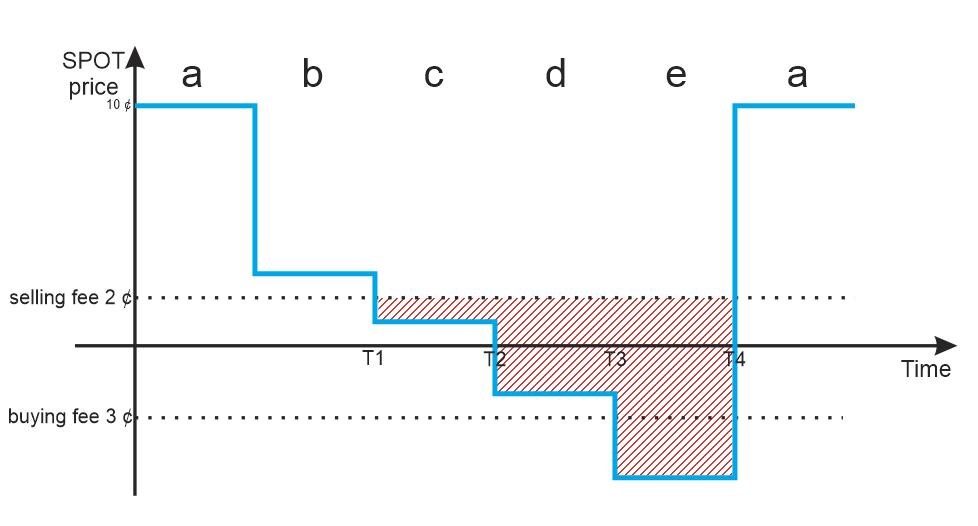

Apresentaremos alguns exemplos de como calcular e ativar o modo de preço negativo:

Por exemplo:

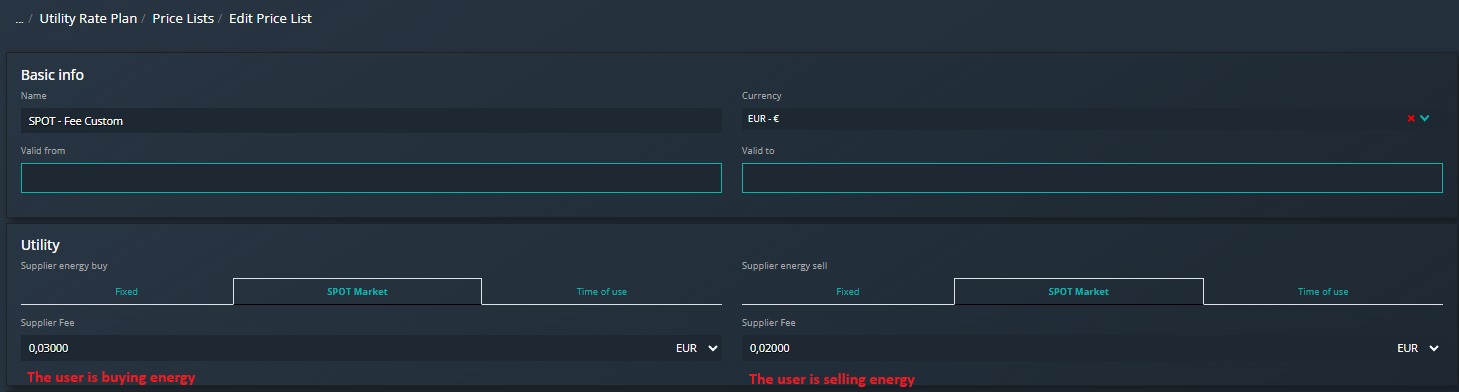

Taxa = quando o usuário compra energia: 3 ¢/kWh; ou quando o usuário vende energia: 2 ¢/kWh (1 ¢ = 0,01 €)

• a. Preço da energia 10 ¢/kWh

Preço real ao comprar energia: = Preço + taxa = 10 ¢/kWh + 3 ¢/kWh = 13 €/kWh

Preço real (renda) ao vender energia: = Preço - taxa = 10 ¢/kWh - 2 ¢/kWh = 8 ¢/kWh (vender energia resulta em um lucro reduzido por uma taxa)

b. Preço da energia 3 ¢/kWh

Preço real ao comprar energia: = Preço + taxa = 3 ¢/kWh + 3 ¢/kWh = 6 ¢/kWh

Preço real (renda) ao vender energia: = Preço - taxa = 3 ¢/kWh - 2€/kWh = 1 ¢/kWh (vender energia ainda resulta em lucro)

c. Preço da energia 1 ¢/kWh

Preço real ao comprar energia: = Preço + taxa = 1 ¢/kWh + 3 ¢/kWh = 4€/kWh

Preço real (prejuízo) de venda de energia: = Preço - taxa = 1 ¢/kWh - 2 ¢/kWh = -1 ¢/kWh (vender energia é um prejuízo, mesmo que o preço da energia seja positivo, mas a taxa é maior que o preço)

d. Preço da energia -2 ¢/kWh (preço de energia negativo)

Preço real ao comprar energia: = Preço + taxa = -2 ¢/kWh + 3 ¢/kWh = 1 ¢/kWh (comprar energia é um custo mesmo que o preço da energia seja negativo. Ainda temos que pagar uma taxa)

Preço real (prejuízo) de venda de energia: = Preço - taxa = -2 ¢/kWh - 2 ¢/kWh = -4 ¢/kWh (a perda de venda aumenta quando o preço fica mais negativo)

e. Preço da energia -5 ¢/kWh (preço de energia negativo)

Preço real (renda) de compra de energia: = Preço + taxa = -5 ¢/kWh + 3 ¢/kWh = -2€/kWh (comprar energia é lucrativo mesmo que tenhamos que pagar uma taxa)

Preço real (prejuízo) de venda de energia: = Preço - taxa = -5 ¢/kWh - 2 ¢/kWh = -7 ¢/kWh



Otimização do preço de venda

A otimização do preço de venda é usada quando o preço ainda é positivo, mas já está abaixo da taxa de venda. Nessa situação, o usuário é incentivado ao autoconsumo, pois, caso contrário, ocorreria um custo. Além disso, propomos que, nesse caso, o limite de exportação seja definido como 0 kW, evitando assim custos em caso de excedentes.

A otimização pelo preço de venda está ativa nas faixas c, d, e.

Otimização do preço de compra

A otimização do preço de compra é usada quando o preço é negativo e também inferior à comissão de compra. Nessa situação, o usuário é incentivado a maximizar o consumo porque o preço real é inferior a zero. Como acima, propomos que, nesse caso, o limite de exportação seja definido como 0 kW.

A otimização pelo preço de venda está ativa na faixa de e.

Todas as outras funcionalidades no menu do modo de preço negativo são as mesmas descritas nas opções avançadas.

Para que a estratégia de preço negativo funcione, o controlador Reduxi deve receber informações sobre os preços atuais. Os preços podem ser fixos, definidos por blocos de tempo ou dinâmicos (câmbio, dia anterior). Informações sobre a configuração de listas de preços estão disponíveis em Listas de preços Reduxi e são configuradas no aplicativo em nuvem https://app.reduxi.eu/.

Para outras configurações do Controlador Reduxi, consulte o link: Controlador Reduxi.

Para outras configurações do aplicativo em nuvem, consulte Nuvem Reduxi.

4.3.4. Modos de IA

Todos os modos de IA são baseados nos preços de energia, que podem ser fixos, horários ou dinâmicos (mercado, antecipados). Os preços precisam ser configurados no aplicativo na nuvem https://app.reduxi.eu/ através dos passos descritos em Listas de preços Reduxi

4.3.4.1 Otimização de bateria de IA

O objetivo principal da otimização de bateria por IA é a arbitragem de energia da bateria. A otimização por IA considera o plano de preços (por exemplo, preços do dia anterior). Quando os preços são baixos, a bateria está sendo carregada a partir da rede. Quando os preços são altos, a bateria exporta a energia para a rede. Esta estratégia visa capitalizar as flutuações nos preços da eletricidade ao longo do tempo.

Este modo opera em um ciclo de 36 horas. Assim que os preços do dia seguinte são conhecidos, o algoritmo os considera imediatamente e otimiza o uso da bateria. Ele procura os melhores intervalos de tempo para carga/descarga, considerando, claro, os limites de importação e exportação, os limites da bateria, etc. Na prática, existem dois ciclos por dia, mas podem ser mais ou menos, dependendo dos preços do dia.

A otimização de bateria por IA consiste em três módulos diferentes e um segmento de "Configurações avançadas". Apenas um módulo individual pode ser ativado por vez; caso contrário, módulos diferentes podem entrar em conflito e o sistema pode não funcionar como previsto. No segmento "Configurações avançadas", o controle deslizante "Intervalo de SOC alvo" aplica-se apenas à otimização de Ganhos (arbitragem de bateria), os outros dois módulos sempre usam toda a capacidade possível. O alternador "Liberar quando ocioso" aplica-se a todos os segmentos. Sua função é permitir que o sistema local (por exemplo., o inversor no local) execute seus próprios comandos independentemente do controlador Reduxi, operando em modo de autoconsumo, corte de pico, etc.

"Intervalo de SOC alvo" explicação:

Intervalo de SOC alvo especifica o intervalo usado para a arbitragem de bateria. A região fora do intervalo de SOC alvo só pode ser usada por outros modos (por exemplo, corte de pico).

"Liberar quando ocioso" explicação: Permite que a bateria seja usada por outros modos (por exemplo, corte de pico, controle de preço negativo, auto-consumo) quando não controlada pelos modos de bateria de IA. Defina como Não se a bateria for dedicada apenas à arbitragem; defina como Sim se também for usada para outros modos.

Exemplo para "Liberar quando ocioso = Verdadeiro":

Se a potência programada de carga/descarga da bateria for calculada como 0, o sistema reverterá para seu modo padrão (por exemplo, corte de pico, controle de preço negativo, auto-consumo).

Se a potência programada de carga/descarga da bateria for calculada como qualquer valor diferente de 0, o sistema operará dentro da faixa de potência calculada, tipicamente na potência nominal mínima ou máxima do inversor.

Exemplo para "Liberar quando ocioso = Falso":

O sistema operará dentro da faixa de potência calculada, tipicamente na potência nominal mínima ou máxima do inversor, e não permitirá que o sistema reverta para seu próprio modo (por exemplo, corte de pico, controle de preço negativo, auto-consumo).



Submenu para Otimização de bateria por IA (todos os módulos e o segmento de Configurações avançadas), imagem:

Módulo de otimização de Ganhos (arbitragem de bateria):

Através da troca de estados do botão de alternância, a ativação/desativação da arbitragem de bateria é habilitada/desabilitada.

• Otimização de Ganhos (arbitragem de bateria) (valor padrão da alternância: SIM)
• Otimização de Carregamento/Otimização de Descarregamento (valores padrão das alternâncias: SIM), as alternâncias estão bloqueadas (apenas visíveis) e ambas estão habilitadas.

Mín. ganhos por ciclo definição:

Mín. ganhos por ciclo podem ser calculados usando a fórmula = Mín. ganhos por ciclo = investimento completo para instalação da bateria/número estimado de ciclos da bateria (informações fornecidas pelo fabricante) = 10000€/num ciclos (5000) = 20€/ciclo.

Se o valor de Mín. ganhos por ciclo for definido como 0, então este cálculo é ignorado e a arbitragem será executada independentemente do preço na bolsa.

Um ciclo de carga/descarga é executado apenas se os ganhos esperados excederem o Mín. ganhos por ciclo. O ciclo neste caso corresponde ao SOC mínimo e máximo permitido (conforme definido pela bateria ou especificado no intervalo de SOC alvo em "Configurações avançadas").

Módulo de carregamento da bateria a partir da rede:

Este módulo é projetado para locais onde a produção fotovoltaica (PV) não atende à demanda de energia local, ou onde a energia da rede é a única fonte. Nesses casos, é ideal importar energia durante períodos de baixo preço para consumo posterior, obtendo assim reduções nos custos de energia.

Configurações do módulo:

Otimização de Ganhos (arbitragem de bateria) = Falso

Carregamento da bateria a partir da rede = Verdadeiro

Descarregamento da bateria para a rede = Falso

Liberar em Ocioso = Verdadeiro. Nota, isto é importante!



Módulo de descarregamento da bateria para a rede:

Este módulo é projetado para locais onde a produção fotovoltaica (PV) excede a demanda de energia local. O sistema maximiza a lucratividade exportando o excesso de energia para a rede, tipicamente com base nos preços do mercado SPOT. Um benefício secundário é que, ao descarregar a bateria para a Rede, cria capacidade para armazenar o excesso de geração de PV. Isso é particularmente vantajoso para instalações onde a potência nominal do sistema de PV excede a potência máxima de exportação permitida para a Rede.

Configurações do módulo:

Otimização de Ganhos (arbitragem de bateria) = Falso

Carregamento da bateria a partir da rede = Falso

Descarregamento da bateria para a rede = Verdadeiro

Liberar em Ocioso = Verdadeiro. Nota, isto é importante!

4.3.4.2 Otimização de EVSE de IA

Da mesma forma que acima, também esta otimização de IA considera o plano de preços (por exemplo, preços antecipados). Aqui, quando os preços são baixos, o carro está sendo carregado a partir da rede. A taxa de carregamento depende do preço. Quanto menor o preço, maior a corrente de carregamento.

Este modo usa um ciclo de 24 horas. Ele procura até 24 horas no futuro e encontra o melhor horário para carregar, é claro, considerando os limites de importação.

Este modo procura até as 6h do dia seguinte e encontra o melhor intervalo de tempo para carregar, considerando, claro, os limites de importação.

Observação: o estado de carga da bateria do carro não está disponível, portanto, não é usado no modo de carregamento.

4.3.4.3 Otimização de HVAC de IA

Também esta otimização de IA considera o plano de preços (por exemplo, preços antecipados). Aqui, quando os preços são baixos, o HVAC opera no modo boost, quando os preços são médios, o HVAC opera no modo normal e quando os preços são altos, o HVAC opera no modo econômico (desligado).

Este modo usa um ciclo de 24 horas. Ele procura até 24 horas no futuro e encontra o melhor horário para ativar o HVAC, é claro, considerando os limites de importação.

4.4 Gerenciamento fora da rede

O Reduxi auxilia no gerenciamento de energia fora da rede controlando dispositivos conectados e reduzindo a descarga da bateria de consumidores não críticos.

Uma instalação elétrica correta é essencial. O sistema deve ser devidamente projetado e implementado por um instalador qualificado, incluindo fiação apropriada e dispositivos de comutação de transferência automática. Isso garante que, durante a transição para o modo fora da rede, não ocorra retroalimentação para a rede pública de fontes de geração de terceiros, especialmente dispositivos acoplados em CA, como inversores fotovoltaicos.

É importante que o modo fora da rede seja habilitado e gerenciado pelo próprio inversor de bateria, ou por dispositivos adicionais de comutação de transferência automática que garantam desconexão rápida e confiável da rede.

Em caso de falha de energia, um inversor de bateria compatível (inversor híbrido) reage em milissegundos. Ele detecta a falha da rede, desconecta-se da rede e começa imediatamente a fornecer energia para o edifício. A disponibilidade desta funcionalidade depende do inversor e do projeto do sistema, portanto, isso deve ser confirmado com o instalador.

Em uma situação fora da rede, o Reduxi recebe o status fora da rede do inversor e começa a gerenciar outros dispositivos conectados para evitar a descarga prematura da bateria. Isso inclui o controle de cargas como carregadores de veículos elétricos, HVAC e também PV.

Por exemplo, durante uma falha de energia, o carregamento do veículo elétrico é automaticamente desconectado para preservar a capacidade da bateria. Esses comportamentos devem ser configurados corretamente com antecedência com base nas prioridades do sistema e nos requisitos do usuário.

5. Teste e análise de estratégias

Para testar e confirmar se uma estratégia está funcionando de acordo com as expectativas, pode-se revisar os dados de medição (correntes, potência do medidor, etc.) e os pontos de ajuste da estratégia (potência fotovoltaica, pontos de ajuste prontos do HVAC, etc.).

A análise da estratégia está disponível clicando em Home/Estratégias. Em "Última medição" e "Analisar", pode-se ver o status atual e os dados históricos do desempenho da estratégia.

5.1 Modo manual

Para testar, pode-se mudar um dispositivo específico do modo automático (onde o dispositivo é controlado por meio de uma estratégia) para o modo manual. Veja "Controle manual do dispositivo" no artigo Configurador Reduxi

O modo manual permite verificar se um dispositivo (bomba de calor, bateria, FV) funciona de acordo com as expectativas. Ele respeita o ponto de ajuste, qual é o tempo de resposta...

5.2. Visão geral de uma estratégia

Você pode acessar a visão geral da estratégia na primeira página do Configurador Reduxi (menu esquerdo).

No menu lateral, clique em:

• Estratégias.
• A estratégia para a qual você deseja uma visão detalhada das medições.

Para cada estratégia, você pode ver:

• Última medição.
• Análise.
• Arquivo.

5.2.1. Últimas medições

A guia Últimas medições destina-se a visualizar as últimas medições registradas para a estratégia selecionada.

Você pode definir o intervalo de tempo de atualização de dados (direita).

Você pode alterar certos parâmetros aqui. Outros parâmetros e configurações avançadas podem ser editados no módulo Configurações/Estratégias.

Observação: Caso o Reduxi seja desligado devido a uma queda de energia ou outros problemas, o controlador não registrará medições durante esse tempo.

5.2.2. Análise

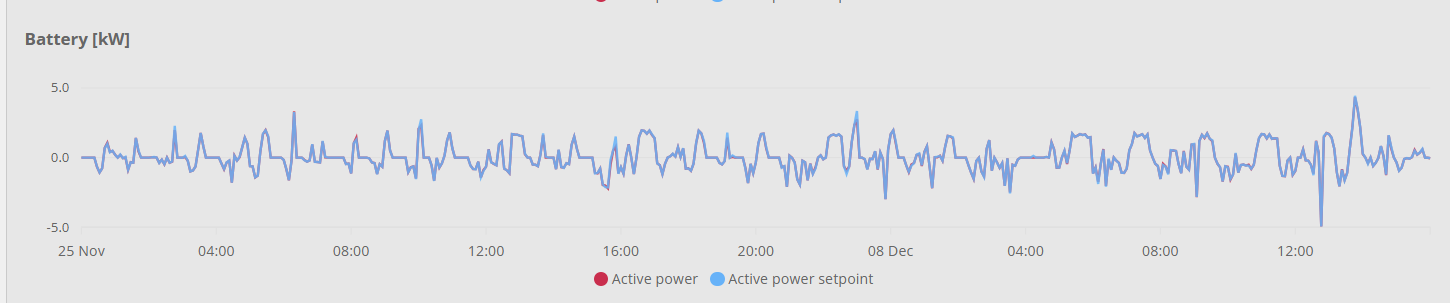

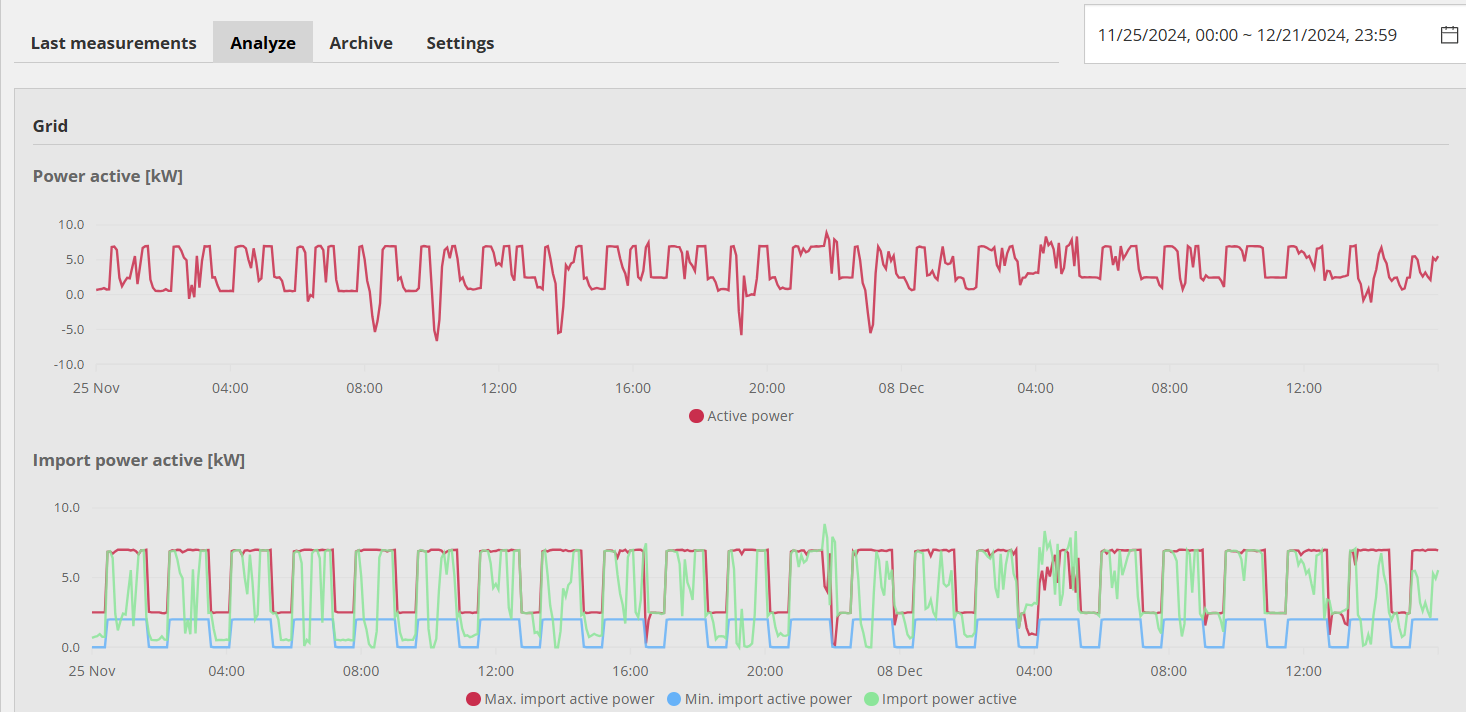

Na aba Análise, você pode visualizar dados anteriores para a estratégia selecionada. Os dados são exibidos em forma gráfica. No canto superior esquerdo, você pode escolher o período para o qual deseja que os dados sejam exibidos.

5.2.3. Arquivo

Na aba Arquivo, todos os dados e medições anteriores desde o momento em que você criou a estratégia são armazenados para a estratégia selecionada. O arquivo permite que você exiba dados em tabelas e exporte dados em formato CSV.

Nota: Na aba Arquivo, os dados estão disponíveis até que você exclua o dispositivo selecionado do Reduxi Configurator

Isenção de responsabilidade

Todas as estratégias respeitam o limite de exportação e importação. No entanto, às vezes os dispositivos regulamentados não reagem aos pontos de ajuste, ou seu tempo de reação é lento. Por exemplo, o tempo de reação de uma bomba de calor é de 15 a 30 minutos. Portanto, pode acontecer que a importação e exportação de energia excedam o limite. Para superar isso o máximo possível, a Reduxi implementou zonas de segurança, para que regule os dispositivos antes que eles atinjam os limites. As zonas de segurança dependem do tipo de dispositivo.
