O conversor Reduxi P1-WiFi é utilizado para obter mensagens de diferentes contadores de energia, como o Iskraemeco AM550, o Sagemcom T211 e outros contadores P1

Imagem: Porta P1 Iskraemeco AM550 Imagem: Tampa para porta P1 Sagemcom T211

1. Ligação física entre a porta P1 e o Reduxi Converter

A ligação psíquica é estabelecida com um cabo RJ-12, que também é utilizado para alimentar o conversor P1-WiFi. Não é necessária qualquer fonte de alimentação adicional. O cabo RJ-12 faz parte do fornecimento do conversor P1-WiFi.

1.1 Ligação física para o Iskraemeco AM550:

A porta P1 está localizada no canto superior direito do contador de energia AM550. Ligar o medidor Iskraemeco AM550 com o cabo RJ12 ao conversor Reduxi através da porta P1. O cabo está incluído na embalagem do Reduxi Converter. O LED verde de cima deve começar a brilhar.

Note-se que , na prática, os distribuidores eléctricos (DSO) permitem comunicações não encriptadas. No entanto, alguns contadores de energia continuam a utilizar uma ligação encriptada. Sem chaves de encriptação, pode testar se a ligação do Iskraemeco AM550 ao Reduxi Controller funciona. Obterá informações sobre se a comunicação funciona (os dados estão a ser recebidos). Se as teclas não forem introduzidas, nenhum dado pode ser convertido numa medição, mas pelo menos é possível ver se a comunicação física está a funcionar. Pode adicionar chaves mais tarde através de uma ligação remota ao controlador Reduxi ou (recomendado) pedindo ao distribuidor elétrico para utilizar uma ligação não encriptada.

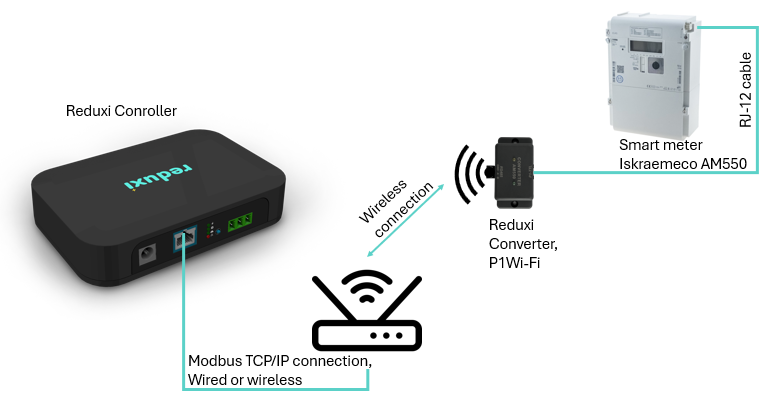

1.1.1 Ligação sem fios ao Reduxi Controller

Para mais pormenores, ver também Reduxi Converter P1 WiFi

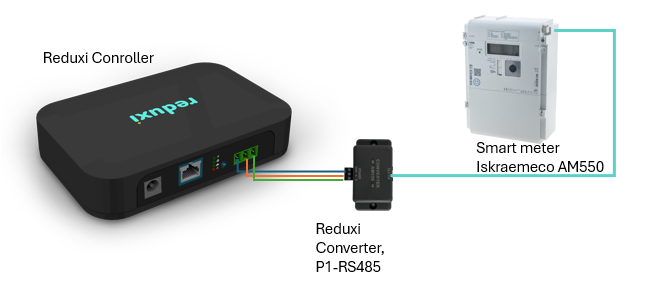

1.1.2 Ligação por cabo diretamente ao Reduxi Controller

Esta opção é apresentada no caso de uma ligação RS485 com fios

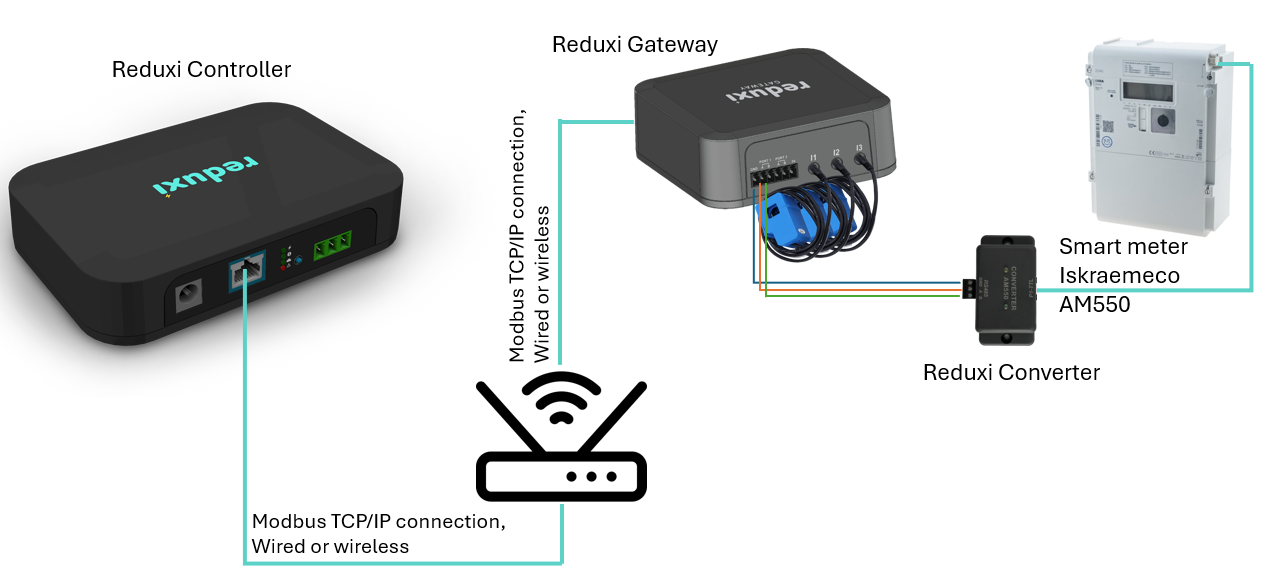

1.1.3 Ligação física ao Reduxi Gateway e ligação via Modbus TCP/IP ao

Controlador Reduxi

Esta opção é apresentada no caso de uma ligação RS485 com fios

1.2 Ligação física para o Sagemcom T211:

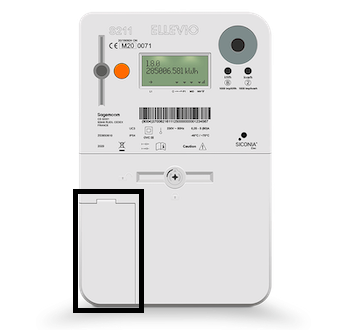

A porta P1 está localizada no canto inferior esquerdo, sob a tampa de plástico do Sagemcom T211. Ligar a porta P1 do medidor Sagemcom T211 com o cabo RJ12 ao conversor Reduxi. O cabo está incluído na embalagem do Reduxi Converter. O LED verde de cima deve começar a brilhar.

A ligação entre o Smartmeter Sagemcom T211 e o Reduxi Controller é efectuada da mesma forma que a descrita nos pontos relativos ao Iskraemeco:

• 1.1.1 Ligação sem fios ao Reduxi Controller
• 1.1.2 Ligação por cabo diretamente ao Reduxi Controller
• 1.1.3 Ligação física ao Reduxi Gateway e ligação via Modbus TCP/IP ao

2. Ligar o P1 Wi-Fi ao controlador Reduxi

Para a primeira configuração, é necessário ligar o Reduxi Converter ao Reduxi Controller através de uma ligação WiFi (TCP/IP). Para mais informações, siga Reduxi Converter P1 WiFi

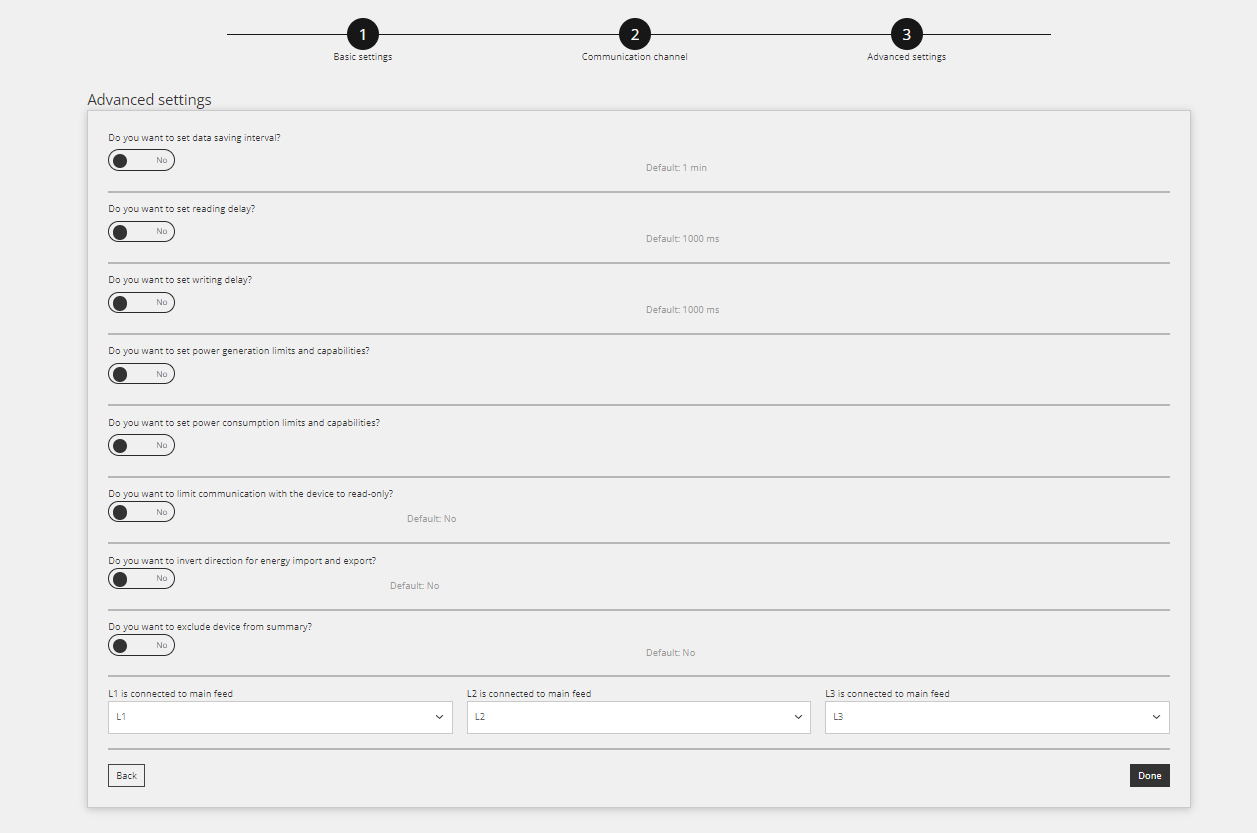

Definições avançadas

Preencha as definições avançadas e selecione os parâmetros apresentados na imagem abaixo. As definições podem variar consoante as necessidades do local. Quando terminar, clique no botão "Concluído" no canto inferior direito do ecrã.

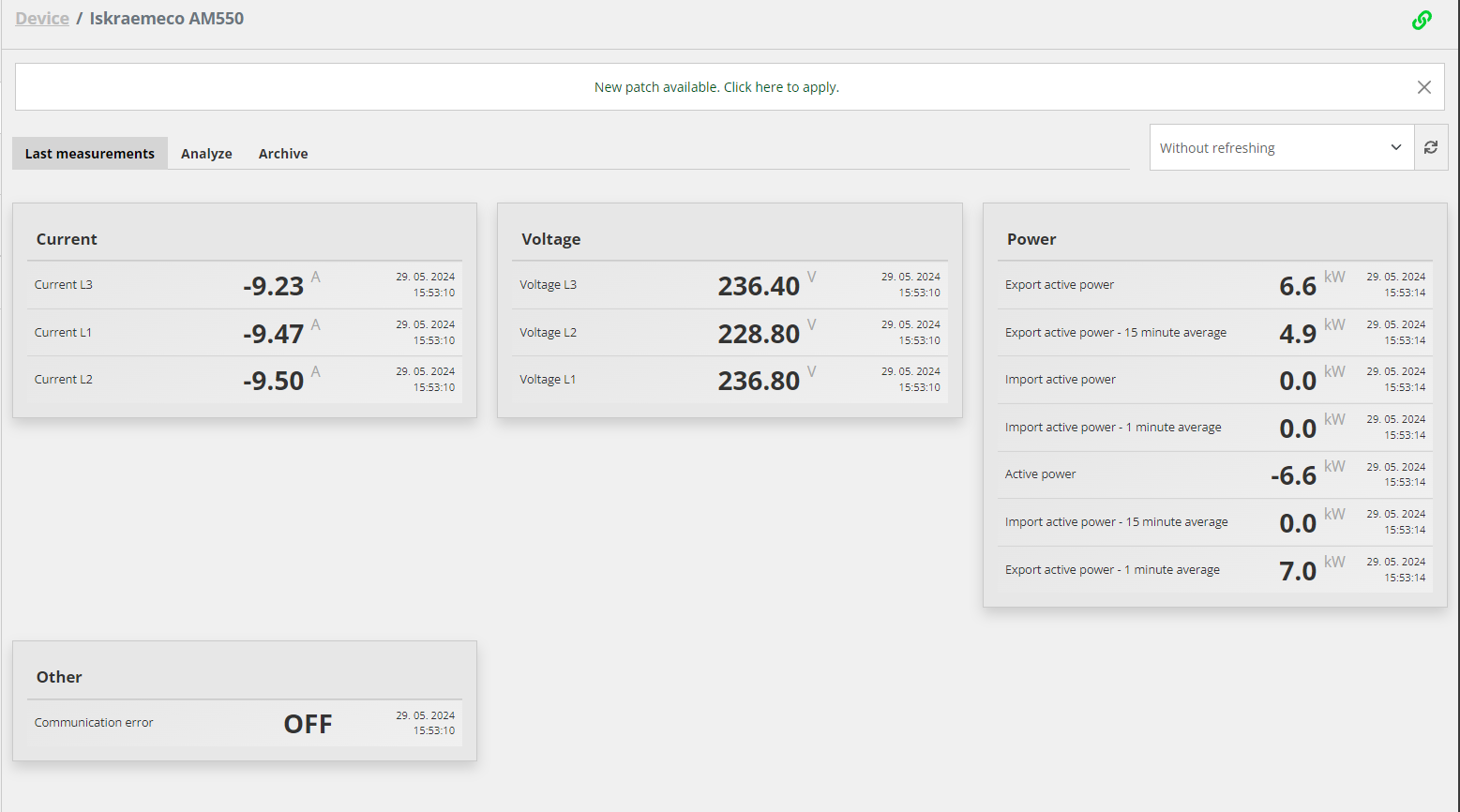

Última medição

Depois de estabelecer com êxito a comunicação com o dispositivo, podemos efetuar um teste adicional, verificando os valores no dispositivo. Isto é feito clicando na seleção de dispositivos no ecrã inicial, onde seleccionamos o contador de energia recentemente adicionado na estrutura em árvore.

Depois de o dispositivo ser adicionado com êxito através do configurador, pode ser monitorizado e controlado através da aplicação em nuvem Reduxi.
