Os contatos SG regulam a bomba de calor por meio de saídas de relé do Reduxi Gateway. Utilizando bombas de calor flexíveis, podemos reduzir os custos de eletricidade em 30%.

1. Componentes para estabelecer uma conexão entre o controlador Reduxi e Bomba de calor Kronoterm

Para estabelecer a conexão entre o controlador Reduxi e a bomba de calor Kronoterm, precisamos:

1. Eu trouxe o Controlador de volta
2. Gateway Reduxi com sensores de corrente 3x30

Para comissionar a bomba de calor, é necessário adicionar um dispositivo Reduxi Gateway ao controlador Reduxi. A conexão pode ser sem fio (WLAN) ou com fio via cabo UTP (LAN). Você pode encontrar mais informações sobre a conexão em o link do Gateway para o Controlador. O Reduxi Gateway com 3x30 sensores de corrente contém três sensores de corrente, que são usados para cobrir os condutores de fase da bomba de calor, e duas saídas de relé, que são fisicamente conectadas ao contato SG-ready da bomba de calor.

Uma imagem simbólica de toda a conexão do controlador à bomba de calor:

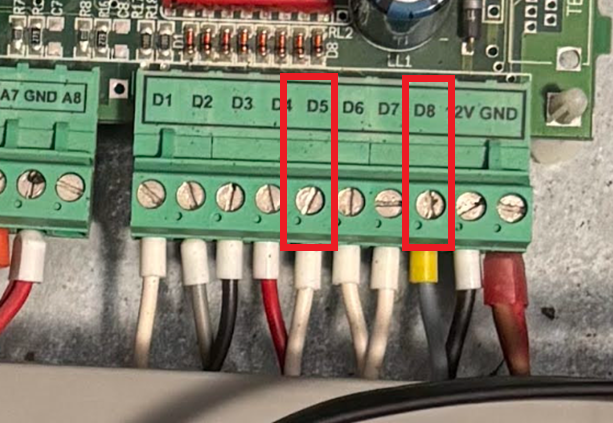

Para a conexão física dos relés à bomba de calor, é necessário verificar onde estão localizados os contatos SG no circuito da bomba de calor, conforme mostrado na figura abaixo para o exemplo dos contatos SG da bomba de calor Kronoterm.

O contato SG na entrada digital D5 tem como objetivo reduzir o funcionamento da bomba de calor.

O contato SG na entrada digital D8 tem como objetivo aumentar o funcionamento da bomba de calor.

2. Conectando o Reduxi Gateway à rede local de Internet

• Conecte o adaptador CA-CC ao Reduxi Gateway e depois conecte o adaptador à rede elétrica. O primeiro LED de cima deve começar a brilhar em verde.
• Acesse as configurações de rede das suas redes WiFi no seu dispositivo móvel ou computador e conecte-se à rede sem fio "Gateway".
• Se o pop-up não aparecer automaticamente, abra seu navegador e vá para http://gateway.local
• Use o nome de usuário "admin" e a senha "admin" para efetuar login.
• Configure uma rede com ou sem fio e conecte o Reduxi à sua rede local (recomendamos definir um endereço IP estático).
  • Configure uma rede com fio se estiver usando um cabo Ethernet para se conectar à sua rede local.
  • Se você usar uma rede WiFi para se conectar a uma rede local, configure uma rede sem fio.
• Clique em "salvar" e agora conecte seu celular ou computador à mesma rede local com ou sem fio à qual você conectou anteriormente o Reduxi Gateway.
• O controlador Reduxi deve ser previamente conectado e conectado à rede local de Internet ( Controlador Reduxi).
• Siga os capítulos a seguir para conectar as saídas de relé e instalar os sensores de corrente.

3. Ligação de relés de gateway Reduxi aos contatos SG

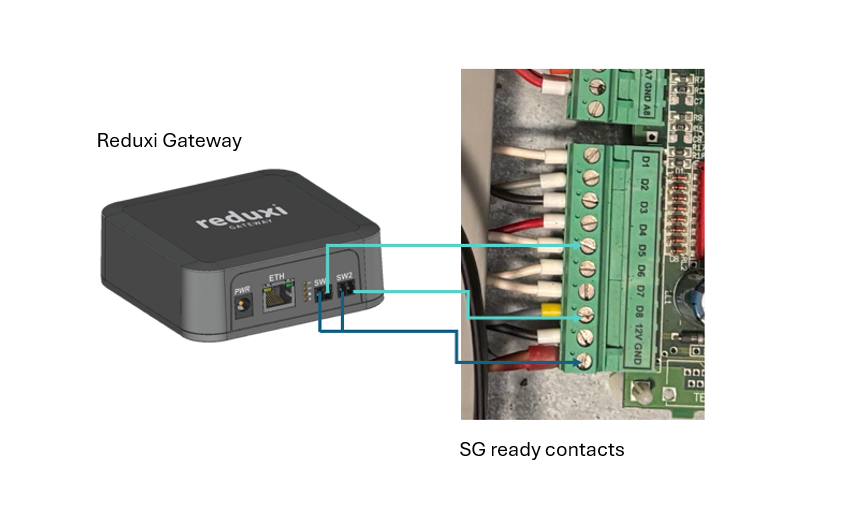

As saídas de relé do gateway Reduxi são conectadas aos contatos SG, conforme mostrado na imagem simbólica abaixo.

Aviso: O dispositivo Reduxi Gateway permite o uso de saídas de relé que estão permanentemente fechadas " Normalmente fechado - NC " ou aberto " Normalmente aberto - NÃO ", enquanto no caso da bomba de calor Kronoterm, usamos NÃO contatos.

4. Sensores de corrente Reduxi Gateway

Sensores de corrente são usados para controlar o fluxo de energia elétrica da bomba de calor, onde a potência da bomba de calor é medida em tempo real. Os sensores de corrente estão incluídos no kit com o dispositivo Reduxi Gateway e precisam ser conectados a três entradas para cada fase, conforme mostrado na imagem abaixo.

O sensor de corrente cobre a fase individual (L1, L2, L3) da bomba de calor, imagem abaixo:

5. Adicionando bomba de calor como um novo dispositivo por meio do configurador Reduxi.

Para adicionar uma nova bomba de calor como um dispositivo ou editar uma existente, são fornecidas as seguintes etapas, para as quais é apresentado um ponto individual.

5.1 Adicionando um dispositivo

Faça login localmente em o configurador Reduxi aplicação no controlador e pressione o botão Adicionar dispositivo.

5.2 Selecione o dispositivo que você gostaria de adicionar

No primeiro passo, selecione os parâmetros básicos do dispositivo que você deseja adicionar:

• Tipo de dispositivo: HVAC,
• Dica: Medidor Redxi
• Nome: especifique o nome do dispositivo.

5.3 Configurações básicas

O menu de configurações básicas oferece três opções: preencha os campos conforme mostrado na imagem abaixo e nomeie o último campo como desejar.

5.4 Canal de comunicação

A primeira parte do canal de comunicação é destinada à conexão com o dispositivo Reduxi Gateway. Preencha os campos conforme mostrado na imagem abaixo (preenchimento automático).

Explicação de cada configuração da segunda parte do canal de comunicação:

A segunda parte do canal de comunicação é destinada às configurações atuais do sensor do dispositivo Reduxi Gateway, onde escolhemos "Detecção automática do gateway" para todos os sensores atuais.

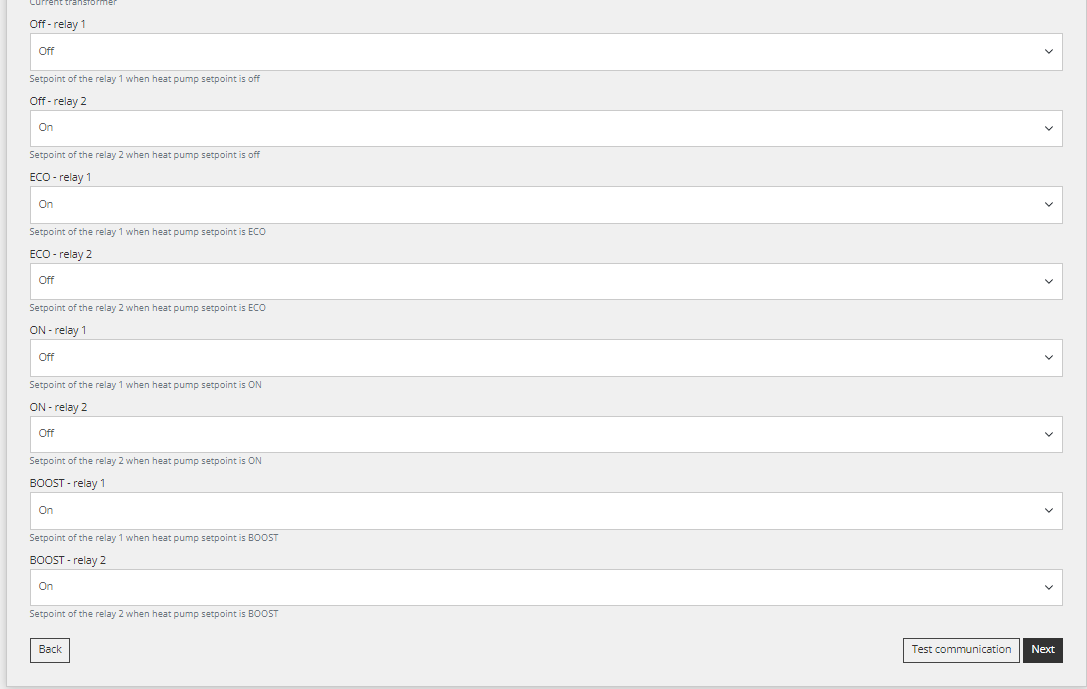

Em seguida, defina os estados OFF, ECO, ON e BOOST da bomba de calor, que são definidos pelos estados dos relés no dispositivo Reduxi Gateway. Temos que definir 4 combinações diferentes ou 8 configurações diferentes de layout de relé.

5.5 Teste de comunicação

O teste de comunicação é realizado com a ajuda do botão "Testar comunicação", localizado no canto inferior direito após todos os campos de parâmetros do canal de comunicação.

O teste de comunicação pode retornar duas respostas:

1. A comunicação está funcionando corretamente, imagem abaixo:

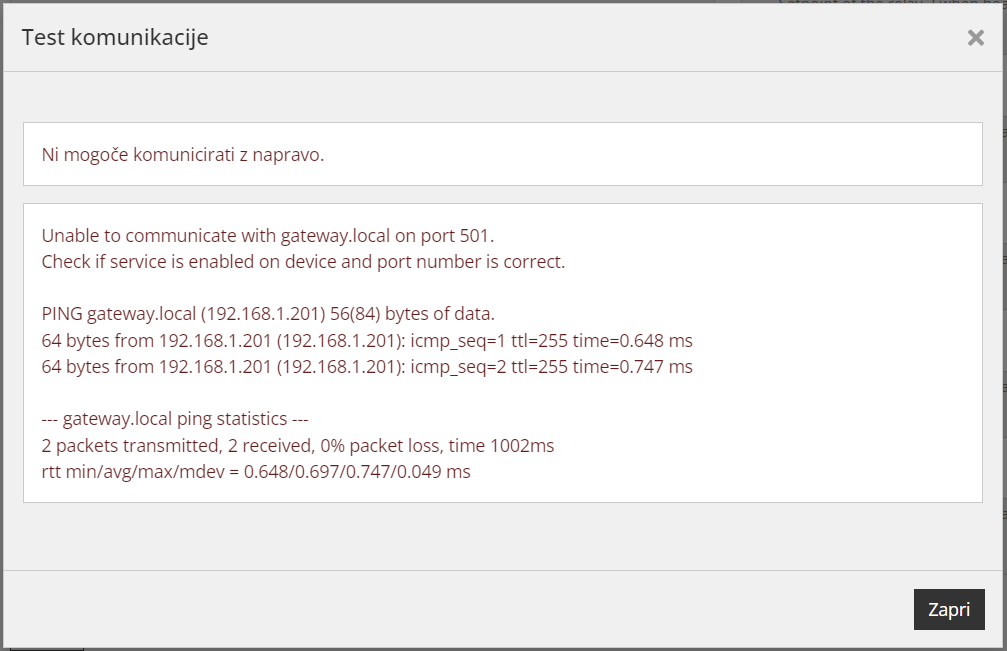

2. A comunicação não está funcionando corretamente, veja a imagem abaixo:

5.6 Configurações avançadas

A configuração avançada é arbitrária e depende das necessidades específicas do local onde o controlador Reduxi está instalado. Após concluir todas as configurações avançadas, pressione o botão "Concluído" no canto inferior direito.

5.7 Últimas medições

Após estabelecer com sucesso a comunicação com o dispositivo, podemos verificar os valores no dispositivo como um teste adicional. Isso é feito clicando na seleção de dispositivos na tela inicial, onde escolhemos a nova bomba de calor adicionada na estrutura em árvore.

Se quisermos que o dispositivo seja gerenciado por uma estratégia, o modo de gerenciamento deve ser definido como "Automático", mas se mudarmos para o modo manual, podemos testar a operação de diferentes estados.

Após adicionar o dispositivo com sucesso e verificar os valores, o dispositivo pode ser inspecionado e controlado via o aplicativo Reduxi.
