1. Introdução

O sistema Reduxi permite a comunicação e o controlo do inversor Huawei SUN2000. A comunicação é ativada através do protocolo Modbus TCP/IP. O Reduxi Controller e o SmartLogger devem estar conectados à mesma rede local (LAN) para que o Controller possa aceder ao SmartLogger e, consequentemente, aos inversores, que estão ligados ao SmartLogger com uma ligação serial RS485.

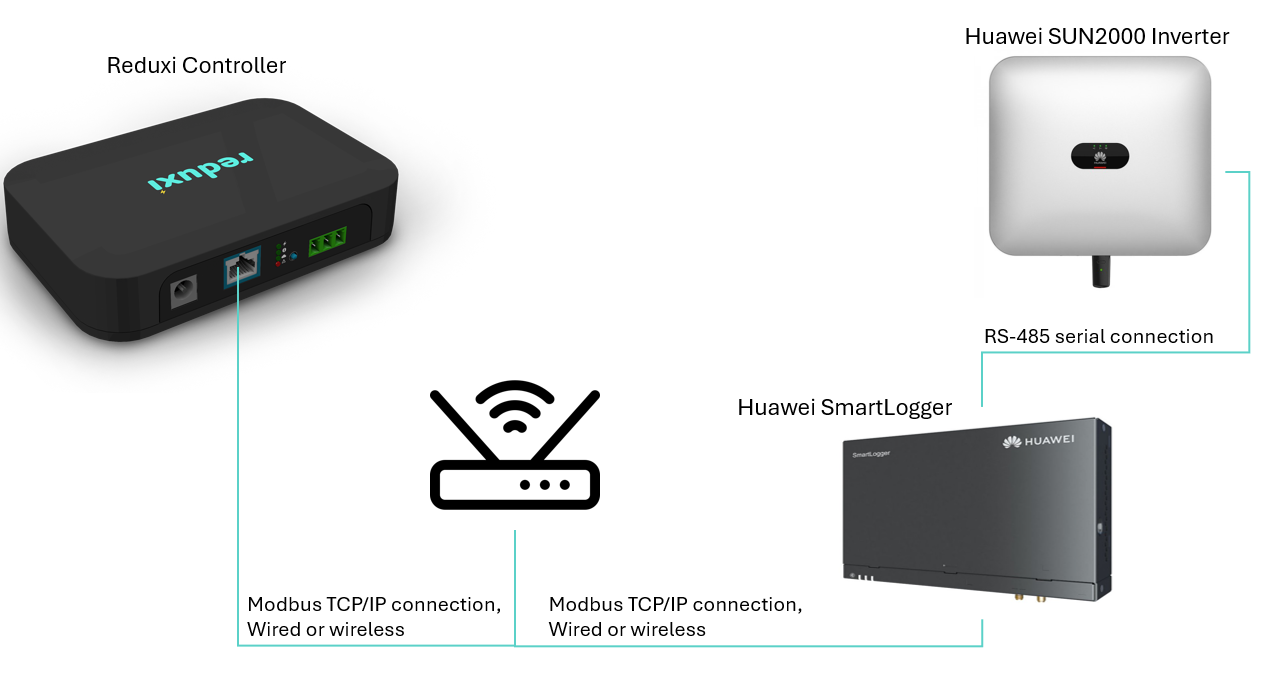

Imagem simbólica da comunicação entre o Reduxi Controller e o inversor Huawei SUN2000.

2. Configurações de Rede do Reduxi Controller

Informações sobre como conectar o Reduxi Controller à rede (LAN ou WLAN) estão disponíveis no URL: Reduxi Controller.

Após conectado à rede, é recomendado que um IP estático seja definido para o Reduxi Controller. Quando o IP estático é definido, as informações exatas sobre a sub-rede na qual o Reduxi Controller está disponível.

3. Acesso/Rede/Configurações de configuração do Huawei SmartLogger via cabo (LAN/WAN)

Uma vez concluída a configuração de rede do lado do Reduxi Controller, o mesmo processo precisa ser feito para o SmartLogger.

Para acessar a interface de software do SmartLogger, consulte as instruções do manual do usuário do SmartLogger ou simplesmente, se você souber o endereço IP local do SmartLogger, use este endereço IP e abra-o em seu navegador.

Quando você estiver logado no SmartLogger:

• Configure o IP e a Máscara do SmartLogger, um exemplo é fornecido para a conexão com fio. Em Ethernet2, configure o IP e a máscara de sub-rede, imagem abaixo:

• Configurações Modbus TCP/IP, onde as configurações de Link devem ser definidas como Ativar (ilimitado), como na imagem abaixo:

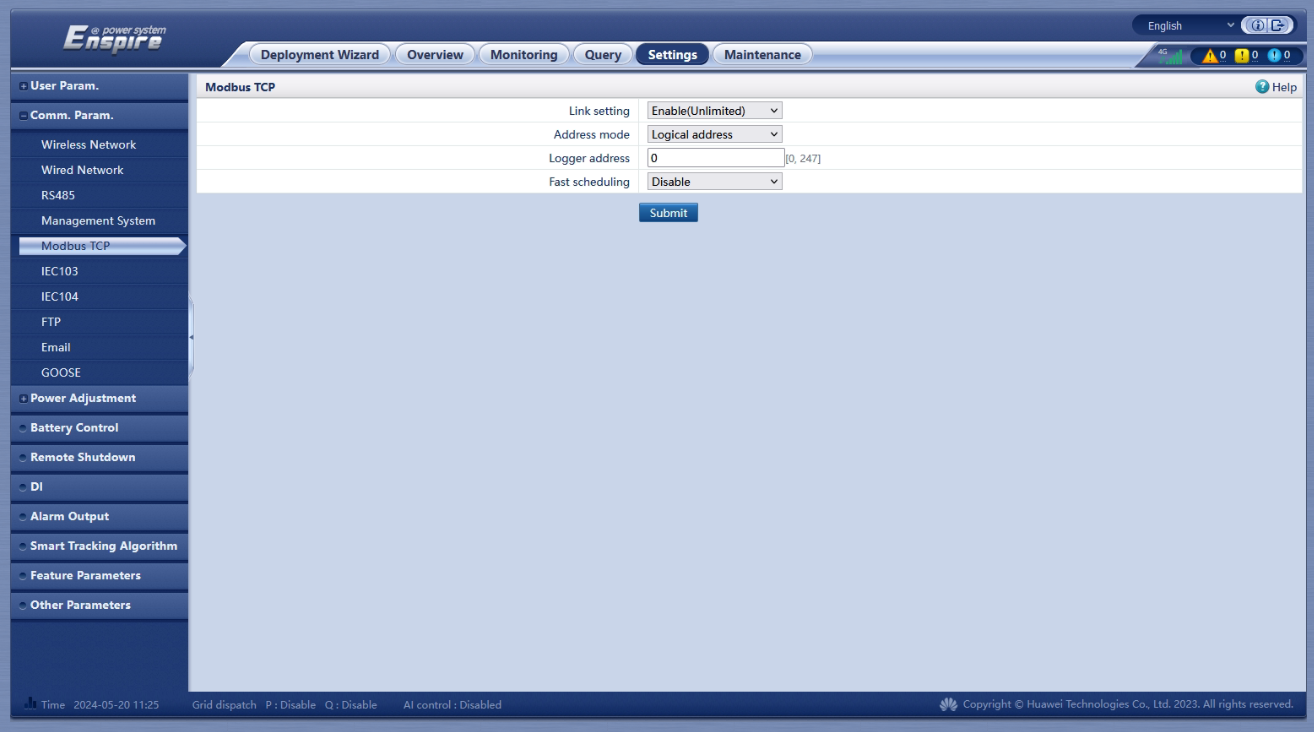

• Configurações Modbus TCP/IP, onde você configura:
  • Configurações de Link. Ativar,
  • Modo de endereço: Endereço lógico (deve ser configurado como lógico!)
  • Endereço do Logger: defina o endereço lógico do SmartLogger.
  • Agendamento rápido: Desativado.

Informações adicionais (Importante!!!) --> O endereço do Logger não deve ser o mesmo que o endereço lógico de um dispositivo conectado ao logger!

Imagem abaixo:

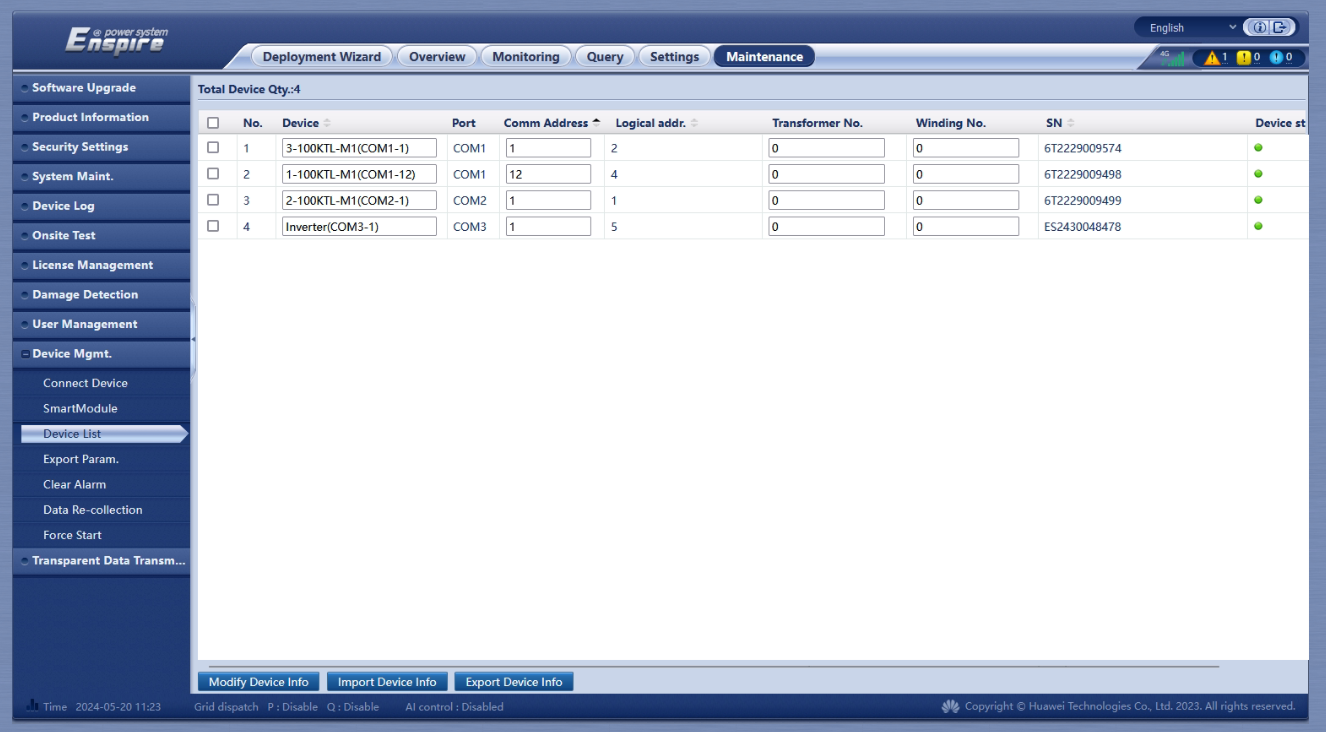

• As configurações de manutenção têm o papel de supervisionar quais dispositivos estão conectados e exibir o status e os parâmetros pertencentes a cada dispositivo, a imagem abaixo:

3.1 Configurações de Acesso/Rede/Configuração do Huawei SmartLogger via telefone celular (aplicativo SUN2000)

Antes de iniciar, certifique-se do seguinte:

• O SmartLogger S3000 está ligado.
• O ponto de acesso Wi‑Fi está ativo.

Se a rede Wi‑Fi não for visível:

• Pressione o botão RST por 1–3 segundos para ativar o ponto de acesso.

No seu dispositivo móvel:

1. Abra as configurações de Wi‑Fi.
2. Conecte-se ao ponto de acesso SmartLogger:
   • Nome da rede: Logger_SN
     (SN = número de série do dispositivo)
   • Senha:
     • Impresso na etiqueta do dispositivo, ou
     • Padrão: Changeme

Abra um dos aplicativos suportados:

• App SUN2000 (disponível na Huawei AppGallery), ou
• App FusionSolar

Em seguida, escolha:

• Comissionamento do Dispositivo (FusionSolar), ou
• Login Direto (SUN2000)

Insira as credenciais de login padrão:

• Nome de usuário: installer
• Senha: 00000a (padrão)

4. Testando a comunicação entre o Reduxi Controller e o SmartLogger

Algumas condições de critério precisam ser atendidas para uma comunicação bem-sucedida entre o Reduxi Controller e o SmartLogger.

Critérios:

• O Reduxi Controller e o SmartLogger precisam estar na mesma sub-rede, por exemplo, o IP do Reduxi Controller é: 192.168.1.100 e o IP do SmartLogger é: 192.168.1.101
• O Controller e o SmartLogger não precisam estar na mesma sub-rede; este caso é muito mais complexo e geralmente não é utilizado. Aqui, os firewalls entre a sub-rede do Controlador e a sub-rede do SmartLogger precisam estar abertos pelo menos para o IP definido de ambos os dispositivos. Além disso, as regras de exceção de firewall para portas precisam ser habilitadas corretamente. Esta opção não é recomendada.
• A porta 502 no lado do SmartLogger precisa estar habilitada para comunicação Modbus TCP/IP, o que é feito com o Modbus TCP/IP habilitado no aplicativo SmartLogger.

• Caso haja outro firewall entre o Controlador e o SmartLogger, a porta 502 precisa estar aberta no firewall também.

4.1 Teste de ping do Reduxi Controller para o SmartLogger

Uma vez que ambos os dispositivos estejam conectados à mesma rede, um "teste de ping" pode ser realizado para garantir que o Controlador Reduxi possa acessar o SmartLogger e outros critérios sejam atendidos do ponto anterior.

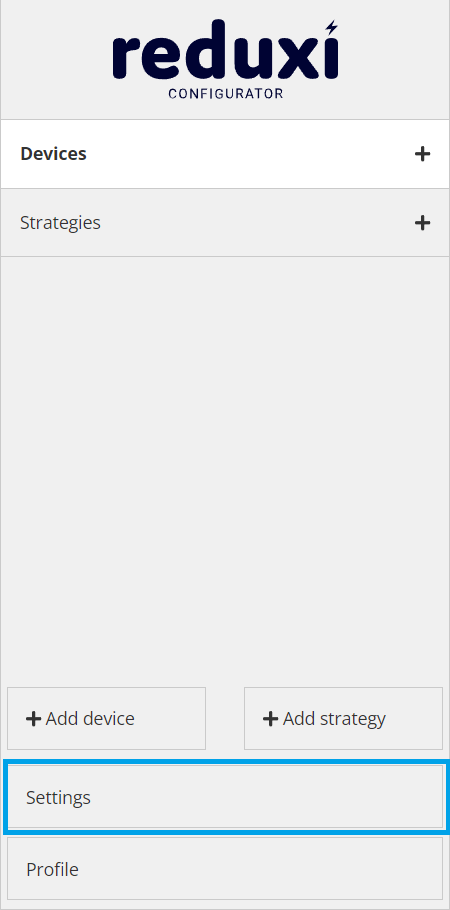

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

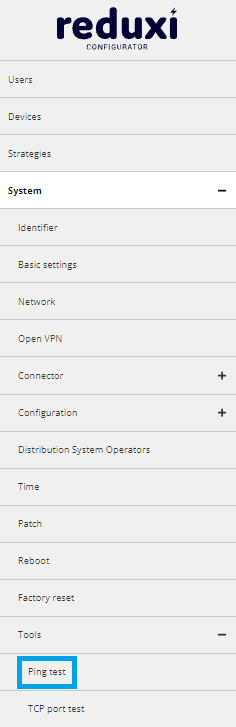

Para aceder a um "teste Ping", são necessários três passos adicionais (cliques):

Clique em um: sinal de + Sistema; Clique em dois: sinal de + Ferramentas; Clique em três: Teste de ping

Teste de ping:

Para realizar o teste de ping, basta inserir o IP do Reduxi SmartLogger e clicar no botão "Testar".

O teste de ping pode ter duas respostas:

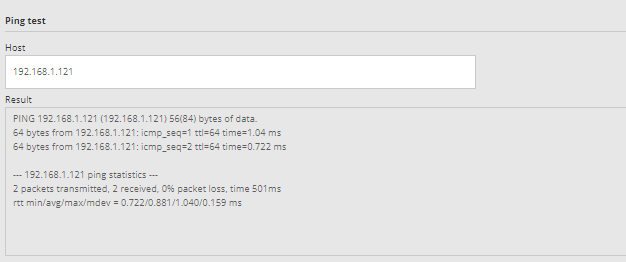

1. Teste de ping bem-sucedido:

1. Teste de ping falhou:

5. Adicionando um novo dispositivo (Huawei SUN2000)

Para adicionar um novo dispositivo (Huawei SUN2000) ou editar um existente, são apresentados os seguintes pontos.

5.1 Adicionar novo dispositivo

Faça login no configurador Reduxi aplicação e pressione o botão "Adicionar dispositivo".

5.2 Selecione o dispositivo que deseja adicionar (Configurações básicas)

Na primeira etapa, selecione os parâmetros básicos do dispositivo que você deseja adicionar:

• Tipo de dispositivo: Usina solar,
• Tipo: Huawei SUN2000,
• Nome: Especifique o nome do dispositivo.

5.3 Canal de comunicação

Preencha os parâmetros para comunicação com o SmartLogger, que são:

• Conexão: TCP/IP,
• IP: preencha o IP do SmartLogger,
• Porta: sempre 502,
• ID da unidade Modbus: preencha o endereço Lógico para a configuração Modbus do SmartLogger.

5.4 Teste de comunicação

Em todas as configurações do canal de comunicação, o botão "Testar comunicação" é apresentado, o qual é utilizado para executar o teste.

O teste de comunicação pode retornar duas respostas:

1. A comunicação está funcionando corretamente, a imagem abaixo:

2. A comunicação não está a funcionar corretamente, veja a imagem abaixo:

5.5 Configurações Avançadas

As configurações avançadas são arbitrárias e dependem das necessidades específicas do local onde o Reduxi Controller está instalado. Após finalizar todas as configurações avançadas, pressione o botão "Concluído" no canto inferior direito.

5.6 Últimas medições

Após estabelecer com sucesso a comunicação com o dispositivo, os valores medidos obtidos do dispositivo podem ser verificados novamente como um teste adicional. Clique na seção "Dispositivo" na página inicial do configurador Reduxi e escolha o inversor Huawei SUN2000 recém-adicionado na estrutura de árvore.

Se quisermos que o dispositivo seja gerenciado por uma estratégia, o modo de gerenciamento deve ser definido como "Automático", mas se mudarmos para o modo manual, podemos testar a operação de diferentes estados.

Após adicionar o dispositivo com sucesso e verificar os valores, o dispositivo pode ser inspecionado e controlado através da aplicação Reduxi.
