Integre o controlador Reduxi com o carregador GARO via Ethernet ou Wi-Fi, usando o protocolo OCPP. A flexibilidade do Reduxi permite reduções de custos de até 30%.
1. Instalar aplicativo GARO
1.1 O aplicativo está disponível na Google Store: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=en_US
1.2 O aplicativo está disponível na Apple App Store: https://apps.apple.com/us/app/garo-connect/id1534289157
2. Conecte-se ao aplicativo GARO Connect
Para a conexão inicial, a URL a seguir fornece um tutorial em vídeo sobre como conectar a Entidade Garo:
Primeira conexão da Entidade GARO!
2.1 Login/Registro no aplicativo GARO Connect

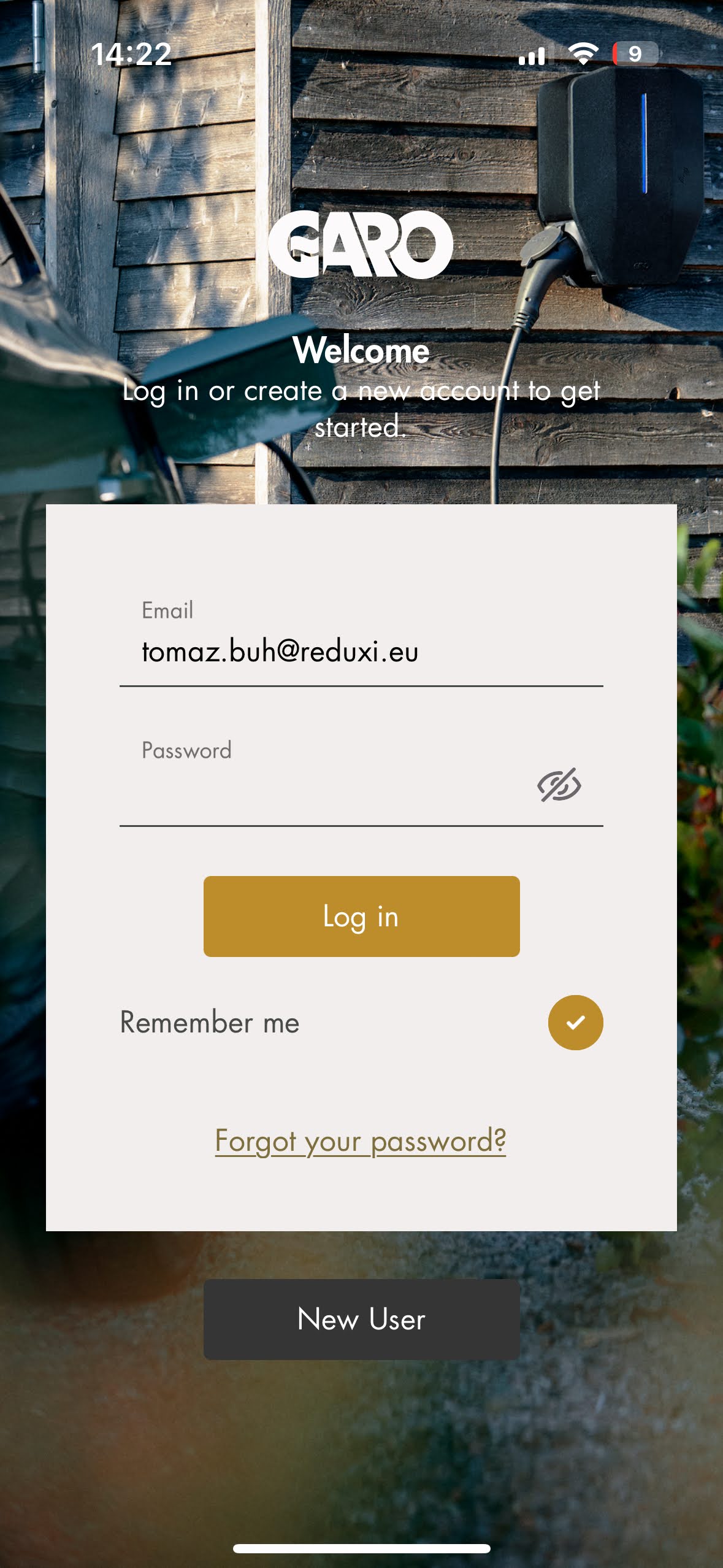

Abra o aplicativo e faça login ou registre uma nova conta clicando no botão "Novo usuário" e depois faça login.
2.2 Adicione o novo local do carregador GARO

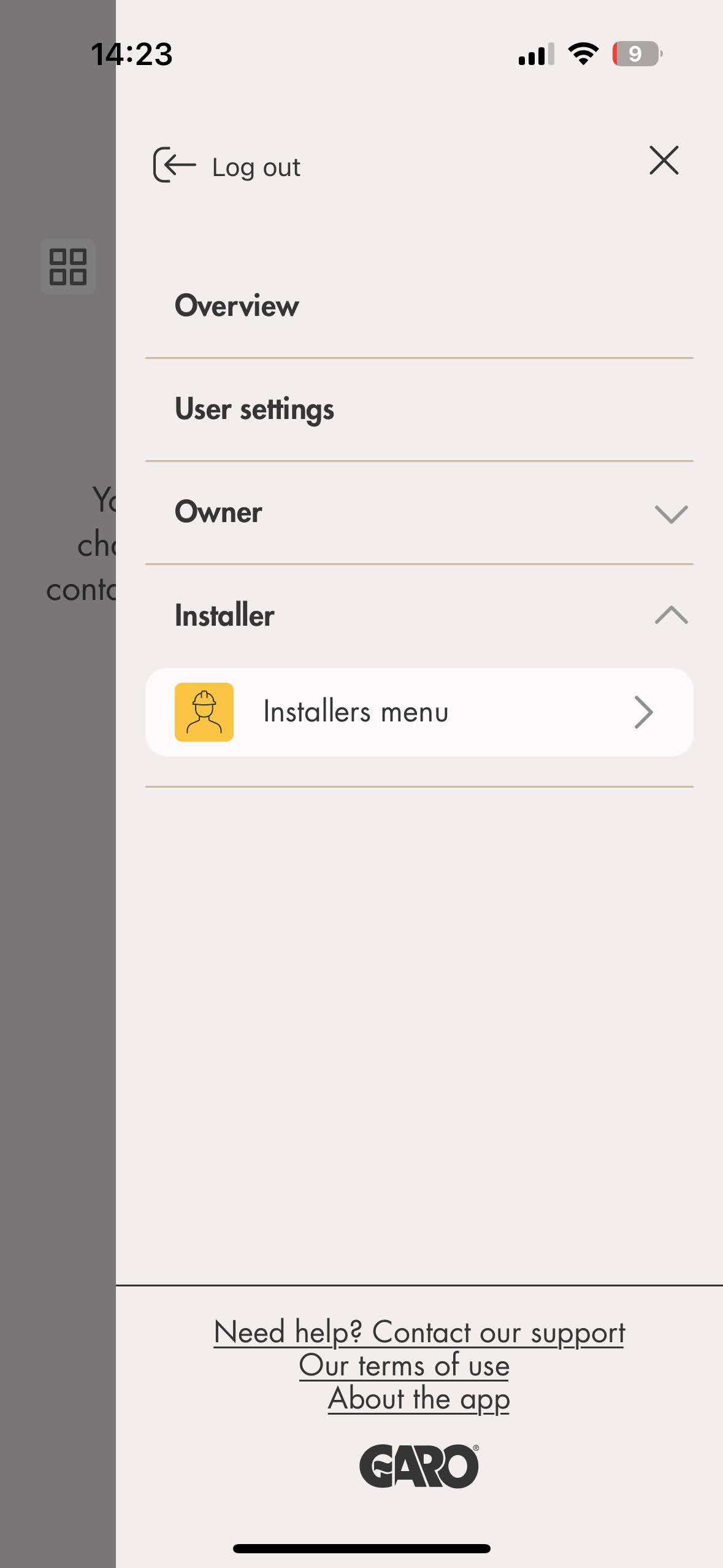

- Após abrir o aplicativo GARO Connect, clique no ícone de menu no canto superior direito e selecione o botão 'Menu do instalador'.

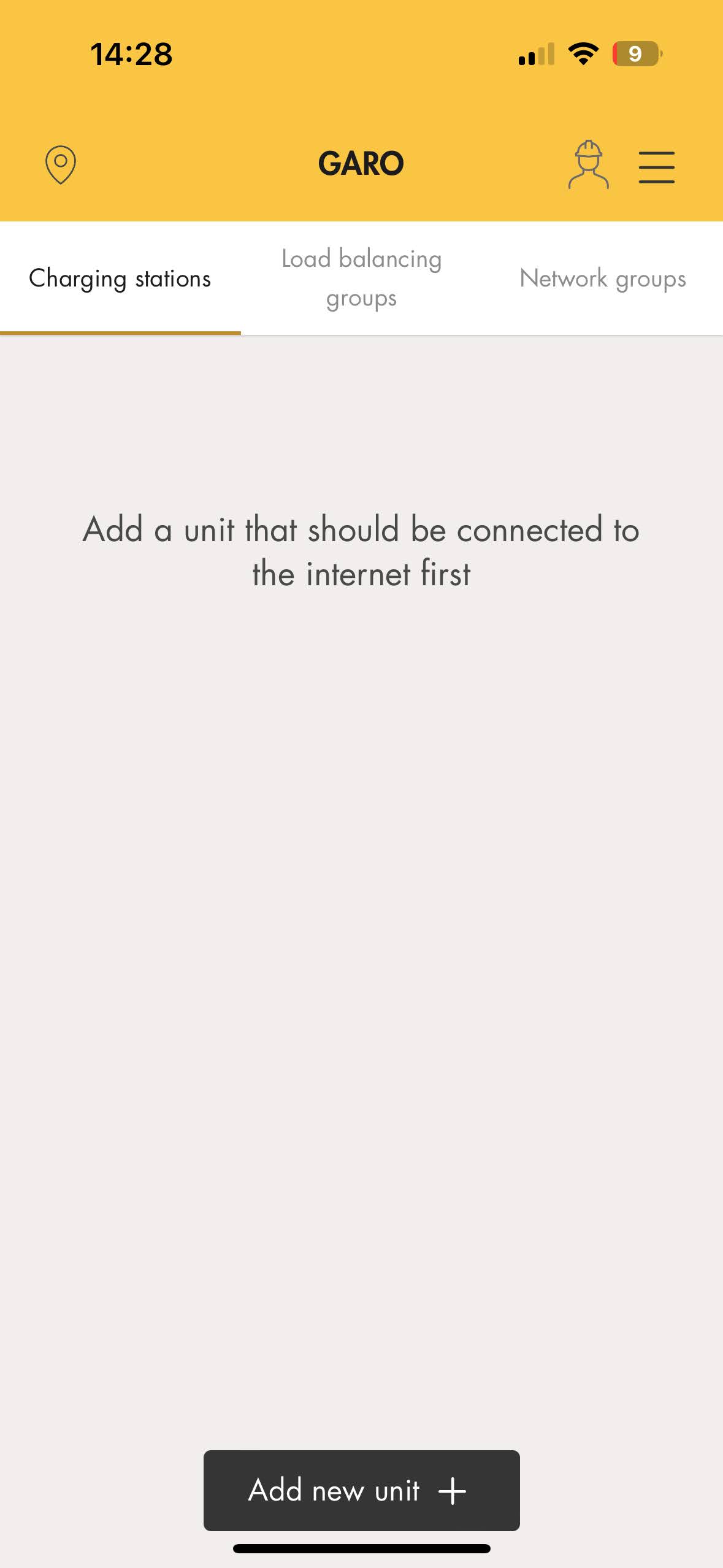

- Um novo menu aparecerá. Clique no botão "Adicionar nova unidade" localizado na parte inferior central.

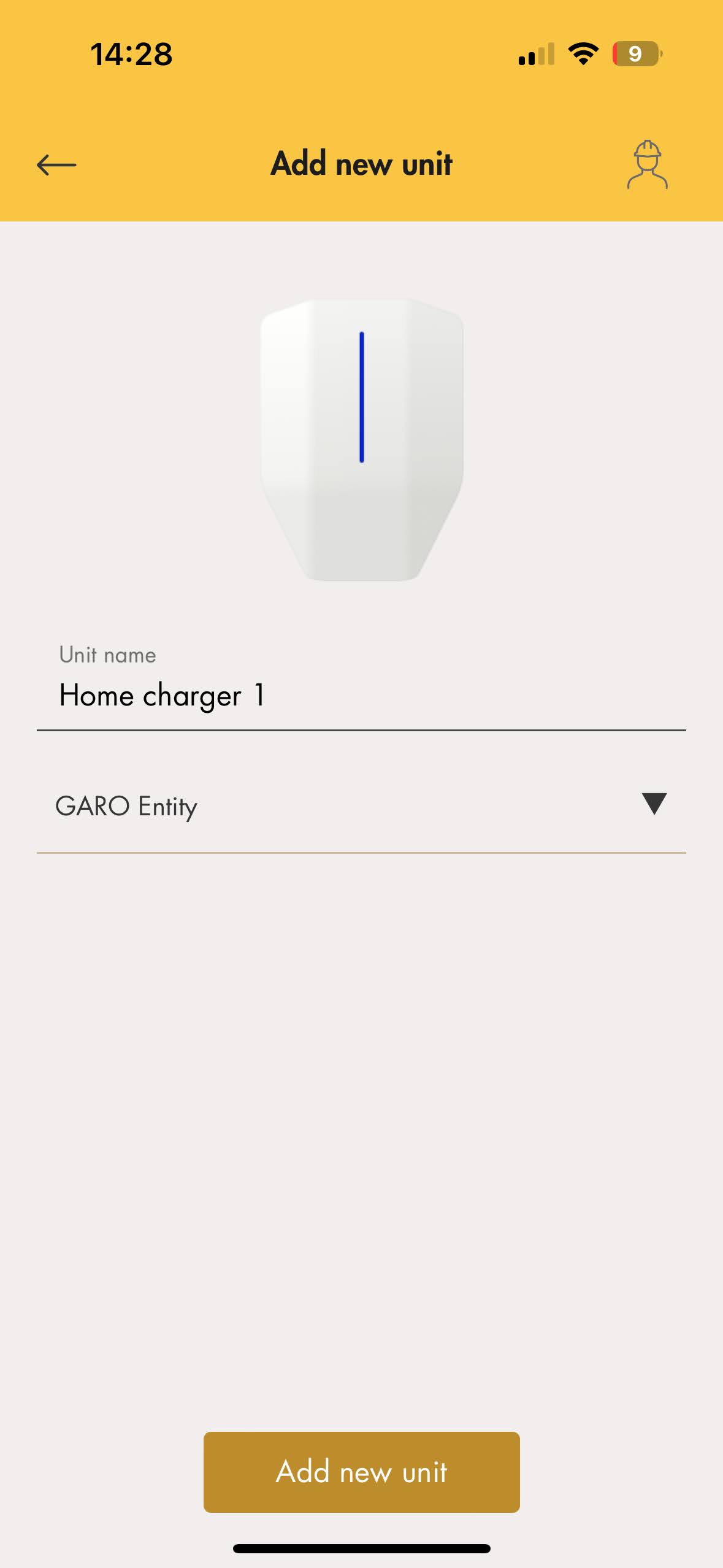

- Nomeie sua unidade e selecione o tipo de carregador GARO no menu suspenso (neste exemplo, Entidade GARO está selecionado). Em seguida, clique no botão "Adicionar nova unidade" na parte inferior central.

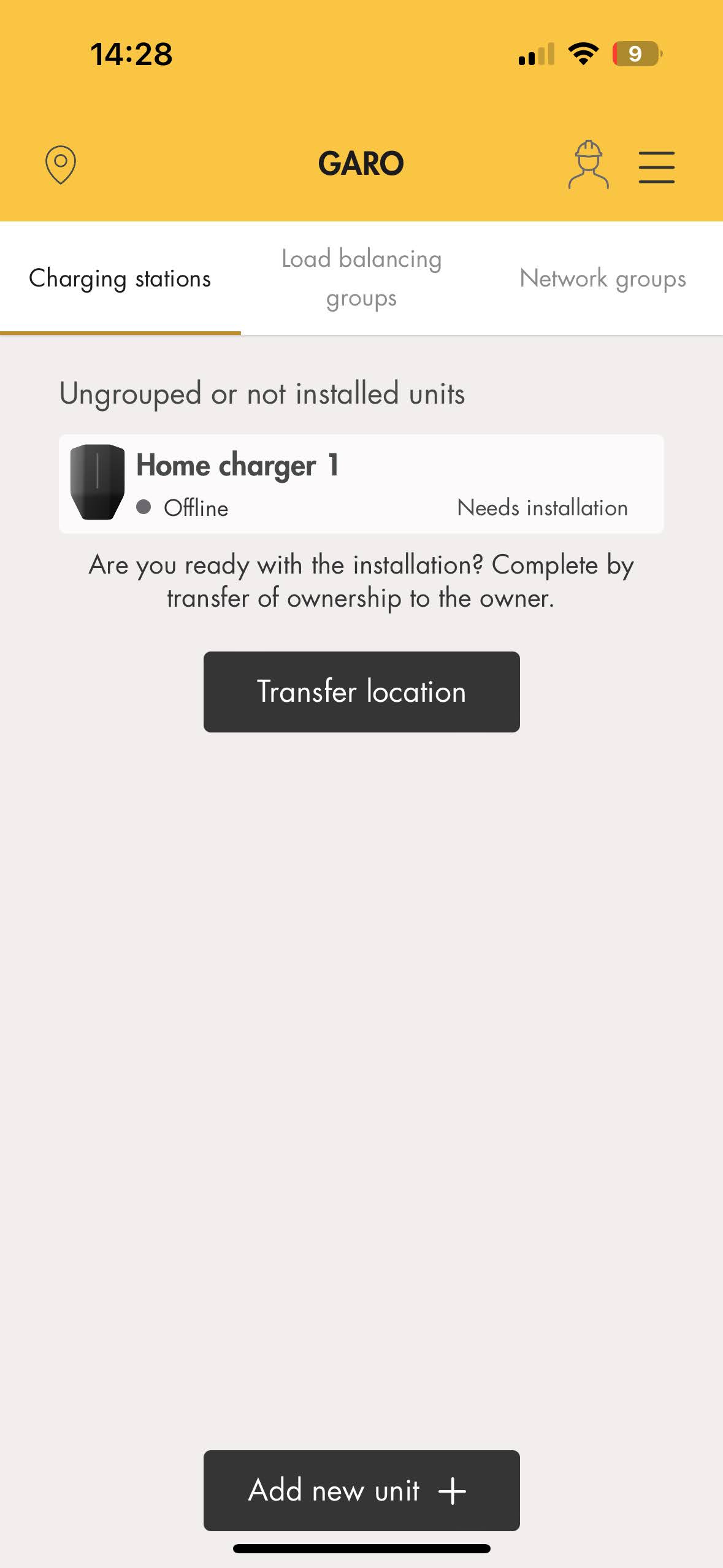

- Clique no dispositivo recém-adicionado (precisa de instalação offline)

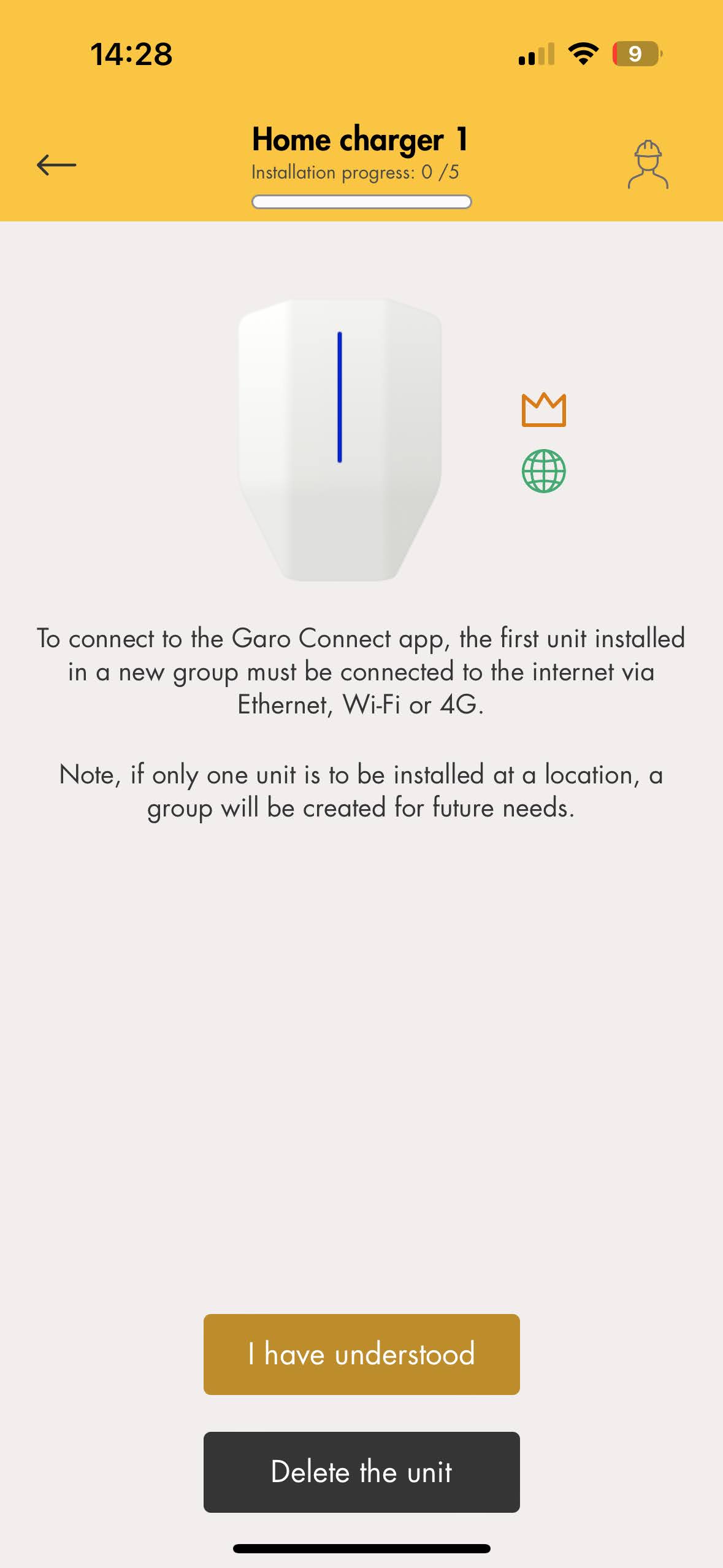

- O novo menu de progresso da instalação é aberto (0/5), leia as instruções e clique no botão "Eu entendi" na parte inferior central.

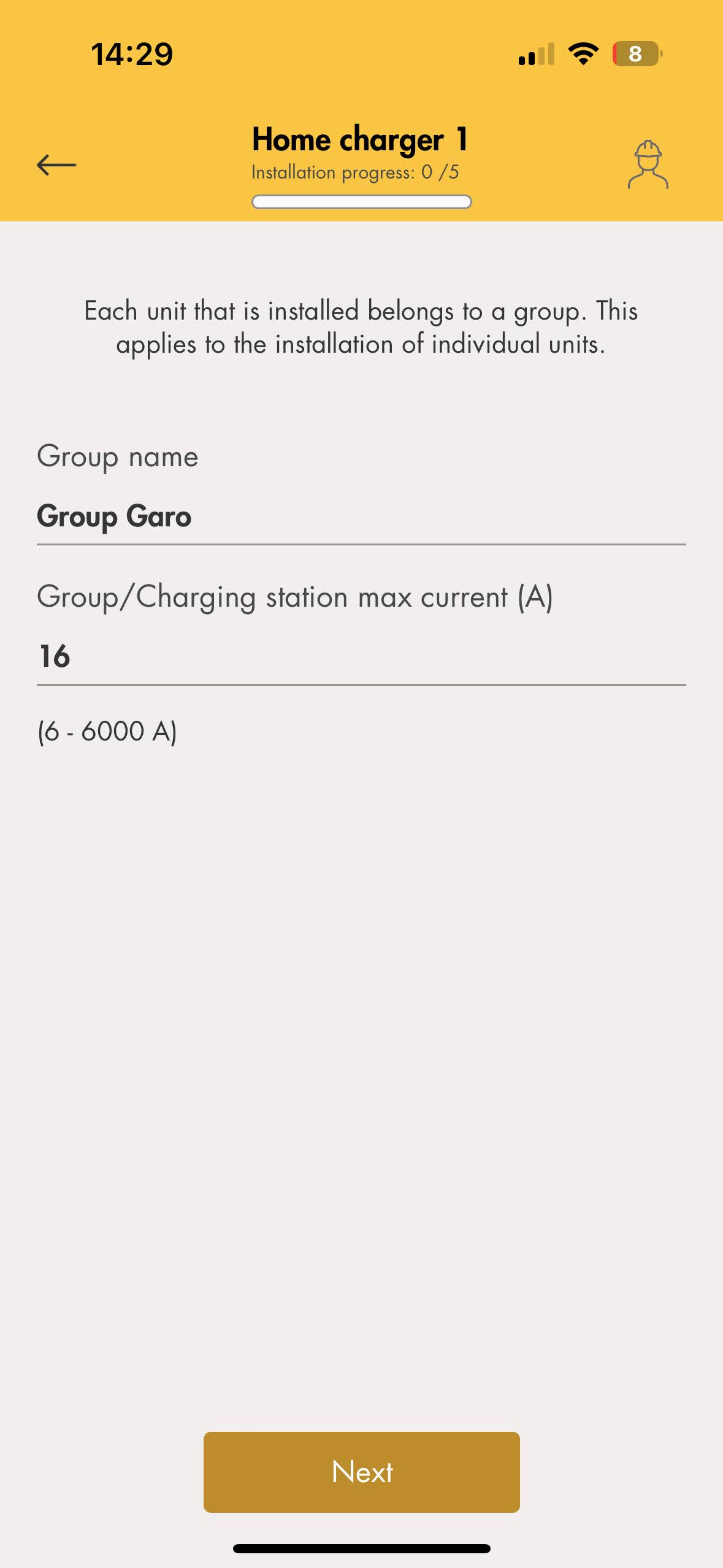

- Nomeie o grupo e defina a corrente máxima por estação, clique no botão "Avançar" no centro inferior.

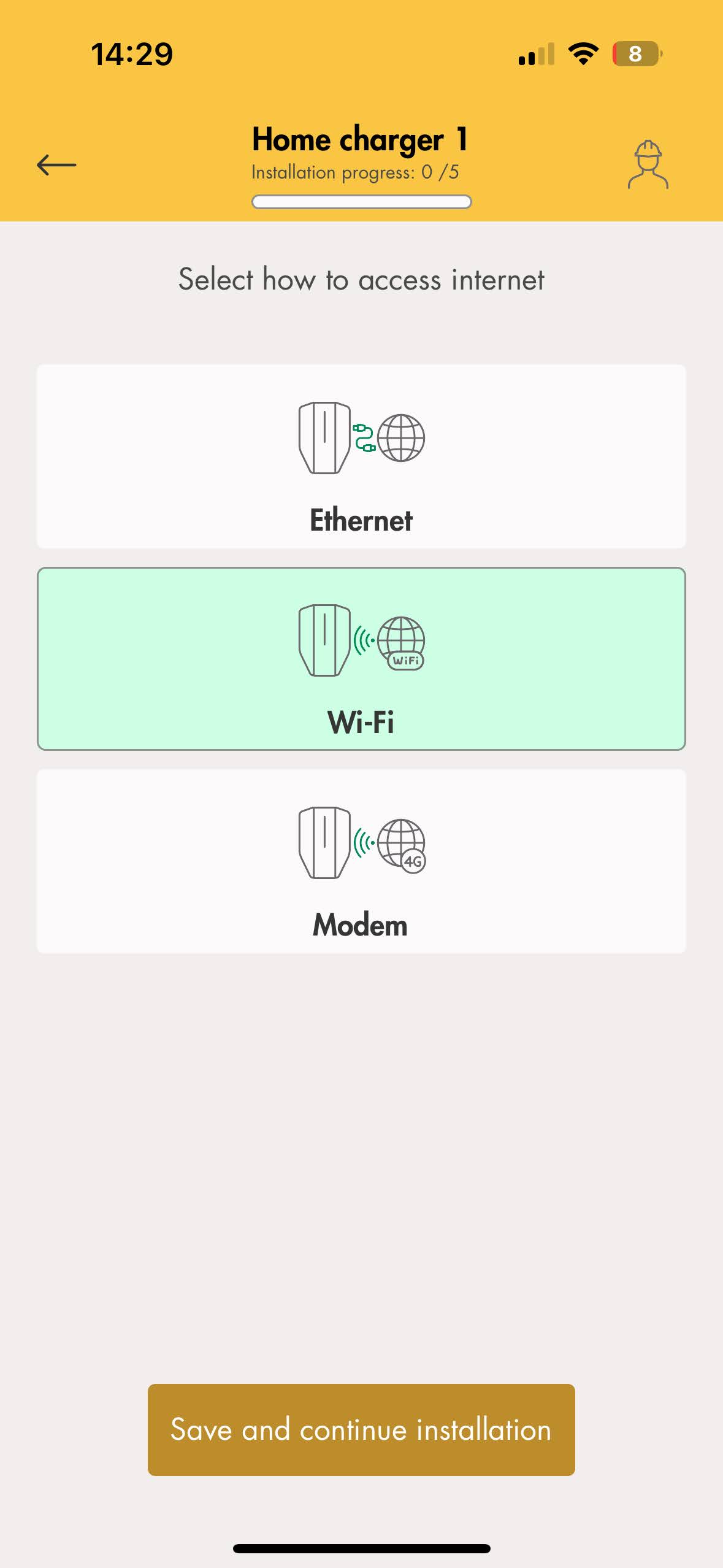

- Selecione a opção de acesso à internet e clique no botão 'Salvar e continuar a instalação' na parte inferior central.

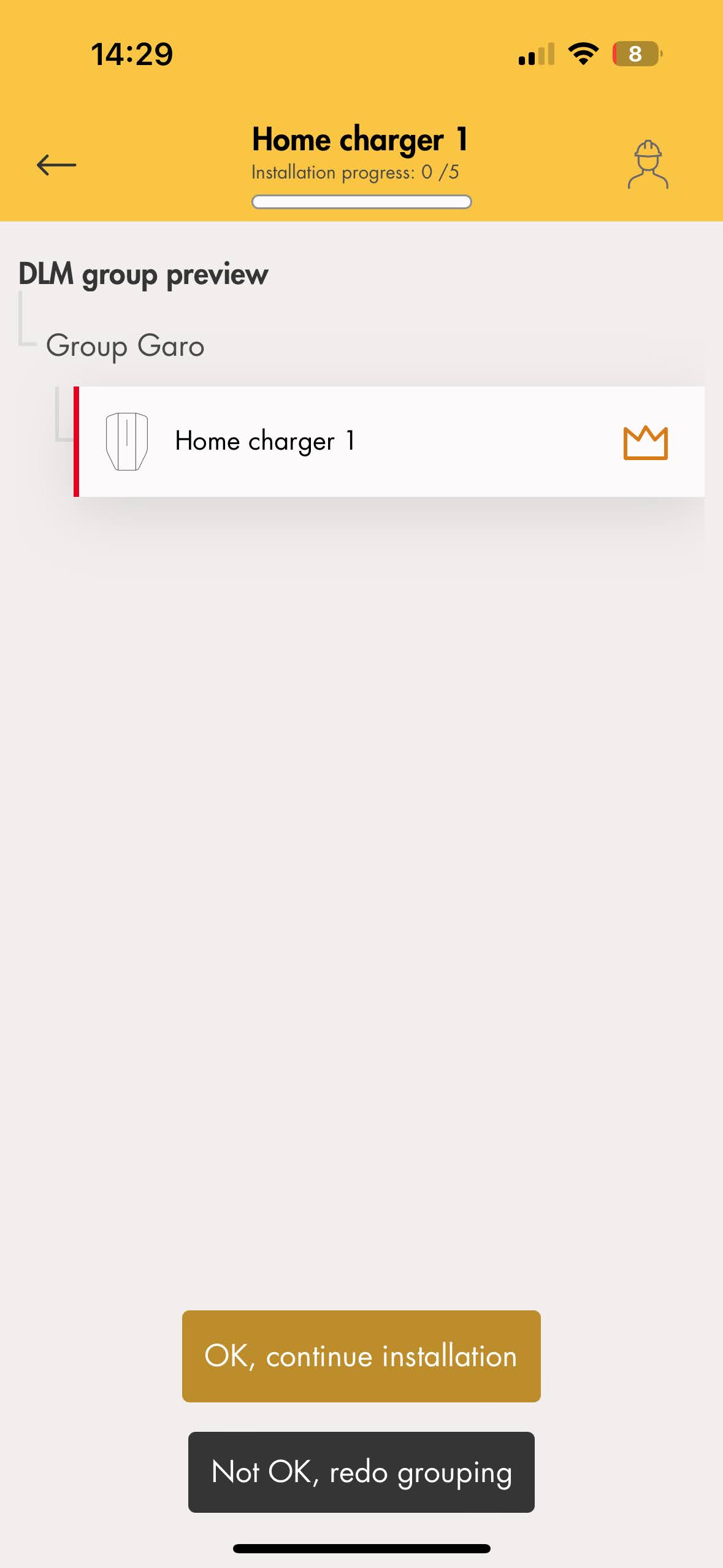

- Um novo menu aparecerá mostrando onde os grupos de instalação estão instalados. Clique no botão "OK, continuar instalação" na parte inferior central.

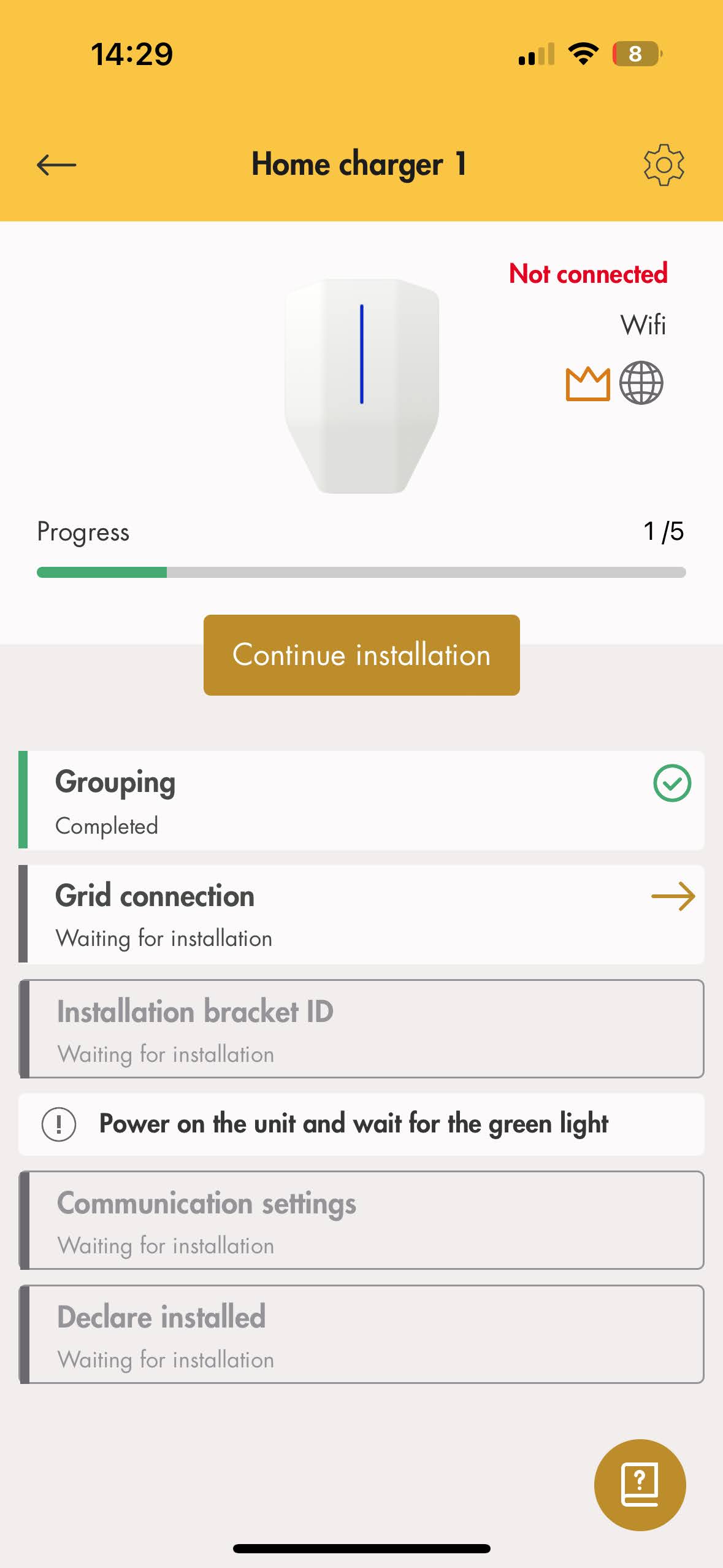

- Um novo menu aparecerá para continuar com a conexão à rede. Clique no botão "Continuar instalação" no centro.

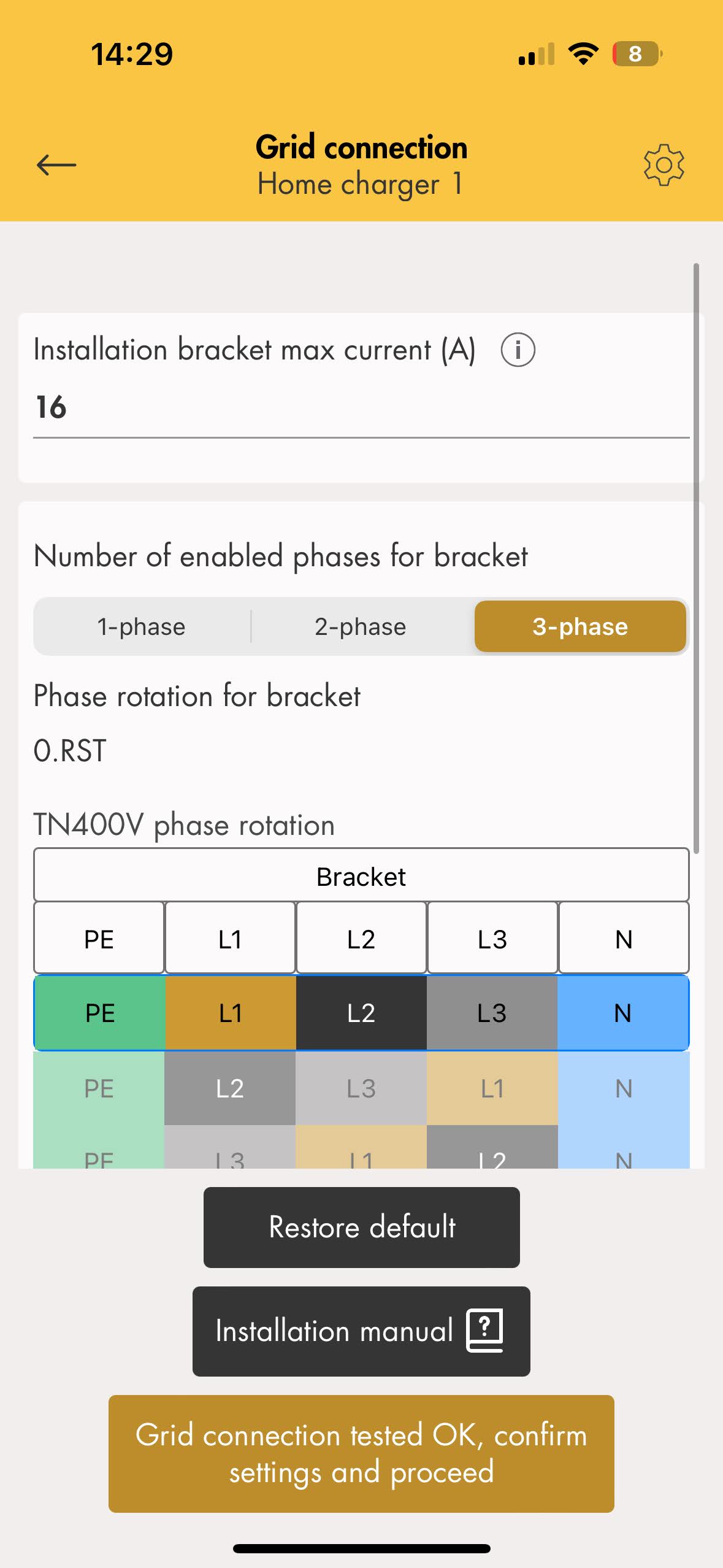

- Insira as informações necessárias para conexão à rede seguindo as especificações do conector GARO. Clique no botão 'Conexão de rede testada OK, confirme as configurações e prossiga' no centro inferior.

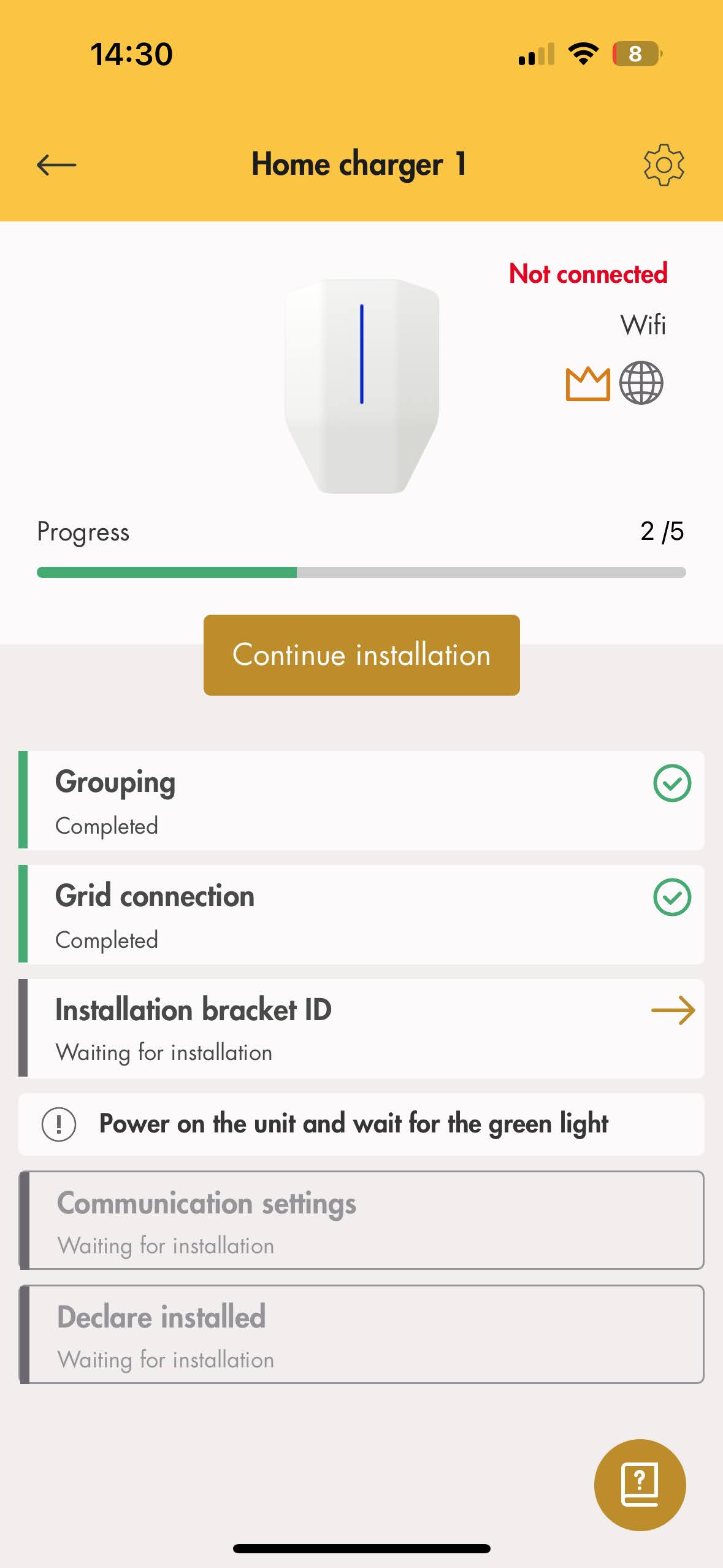

- Continue para o ID do suporte de instalação. Clique em "Continuar instalação" no centro.

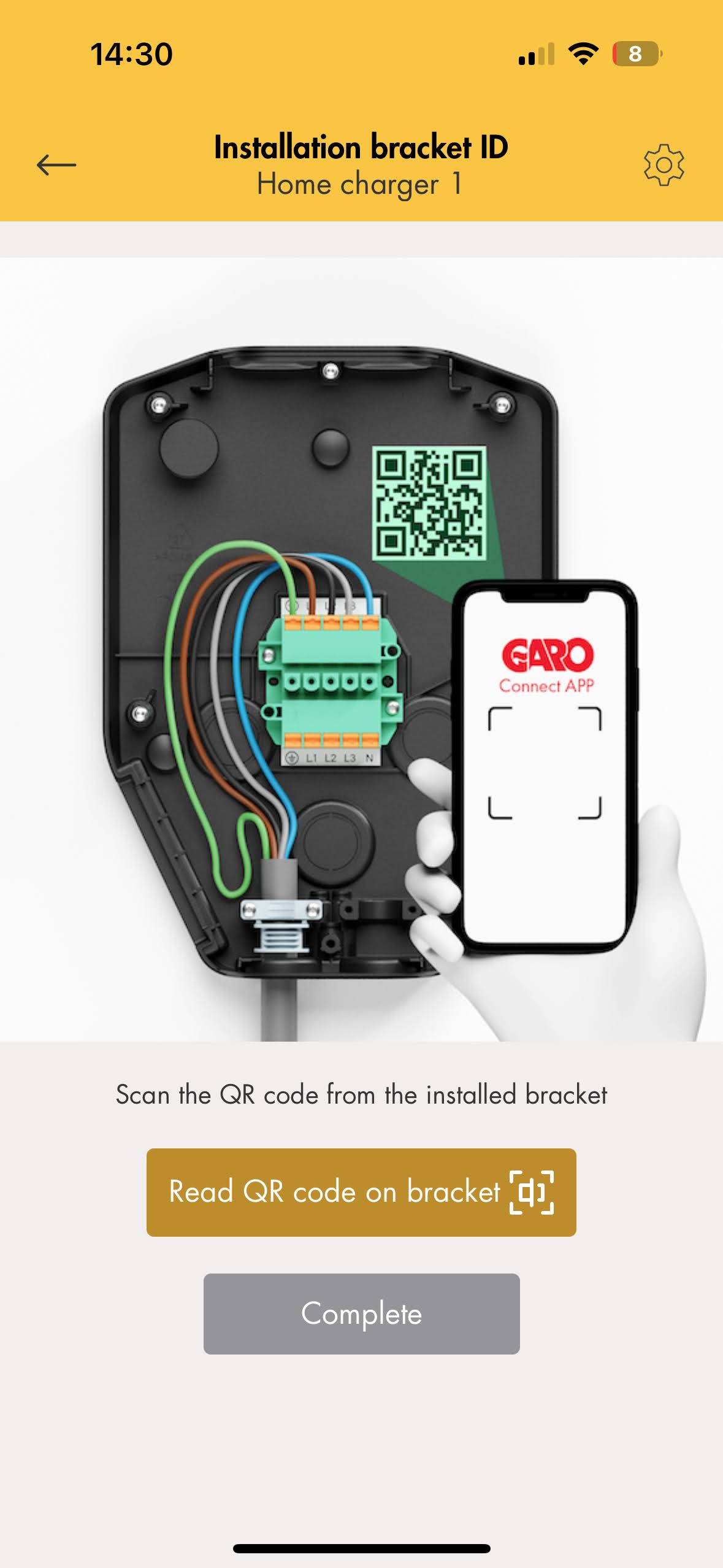

- Escaneie o código QR na parte frontal e traseira do carregador GARO. Clique no botão "Ler código QR no colchete" no centro.

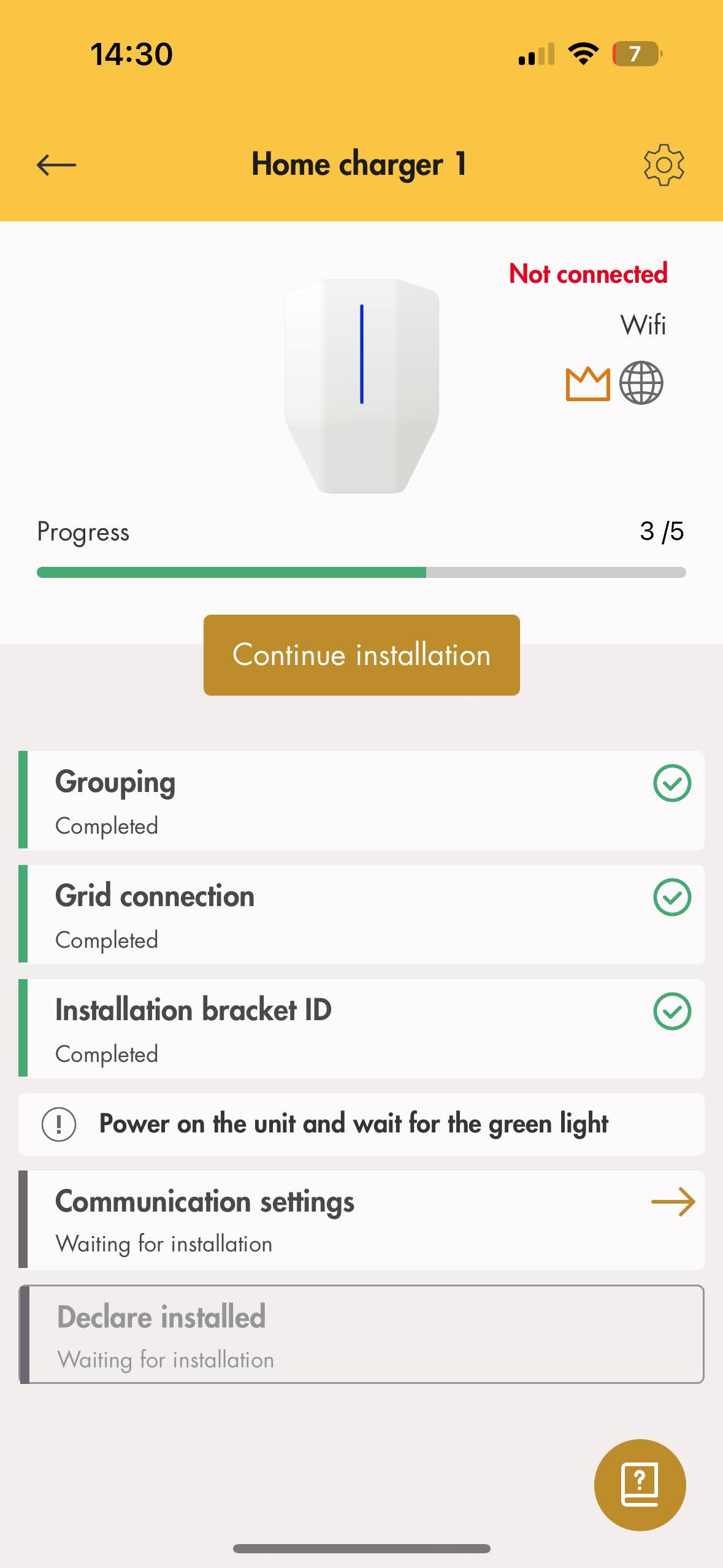

- Continue para as configurações de comunicação. Clique em "Continuar instalação" no centro.

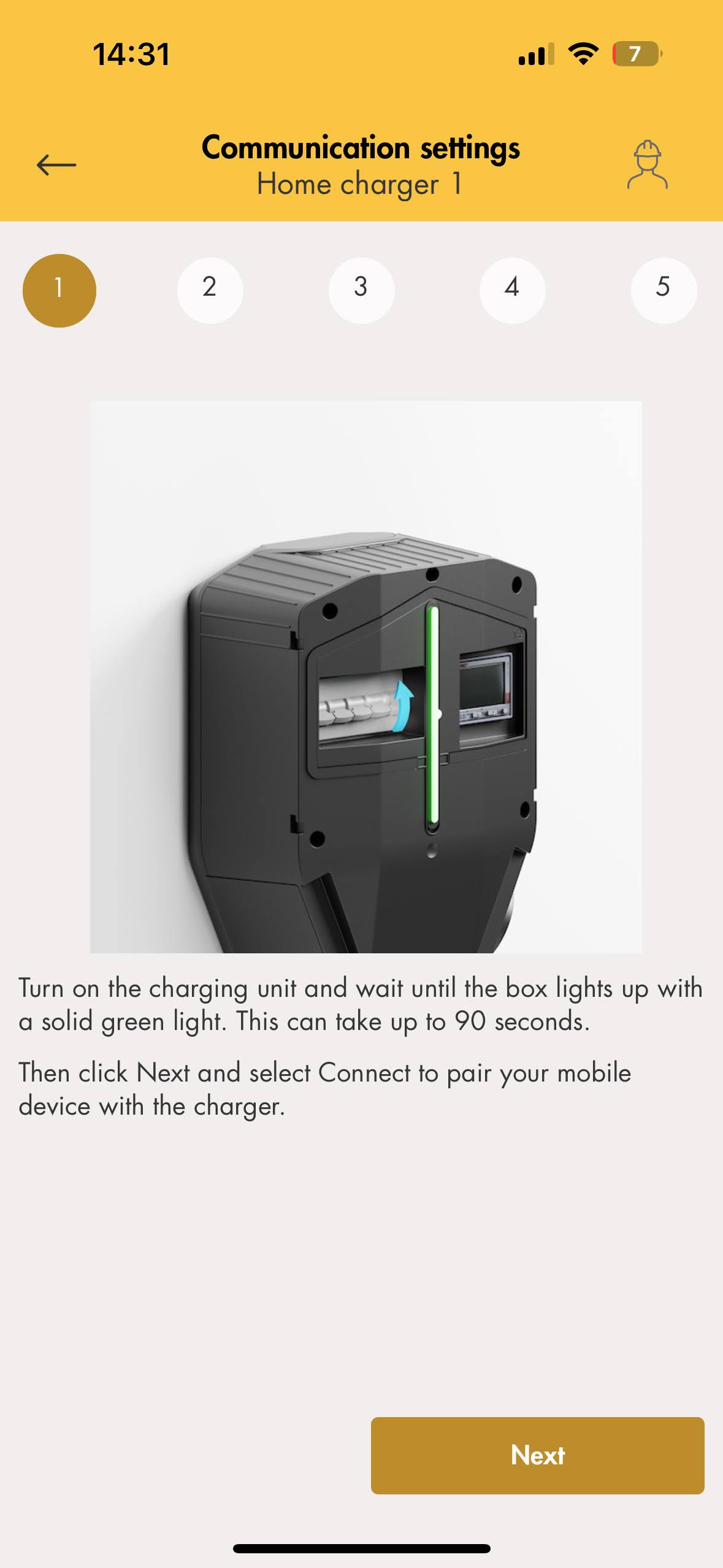

- Ligue o carregador Garo e clique no botão "Avançar" no canto inferior direito.

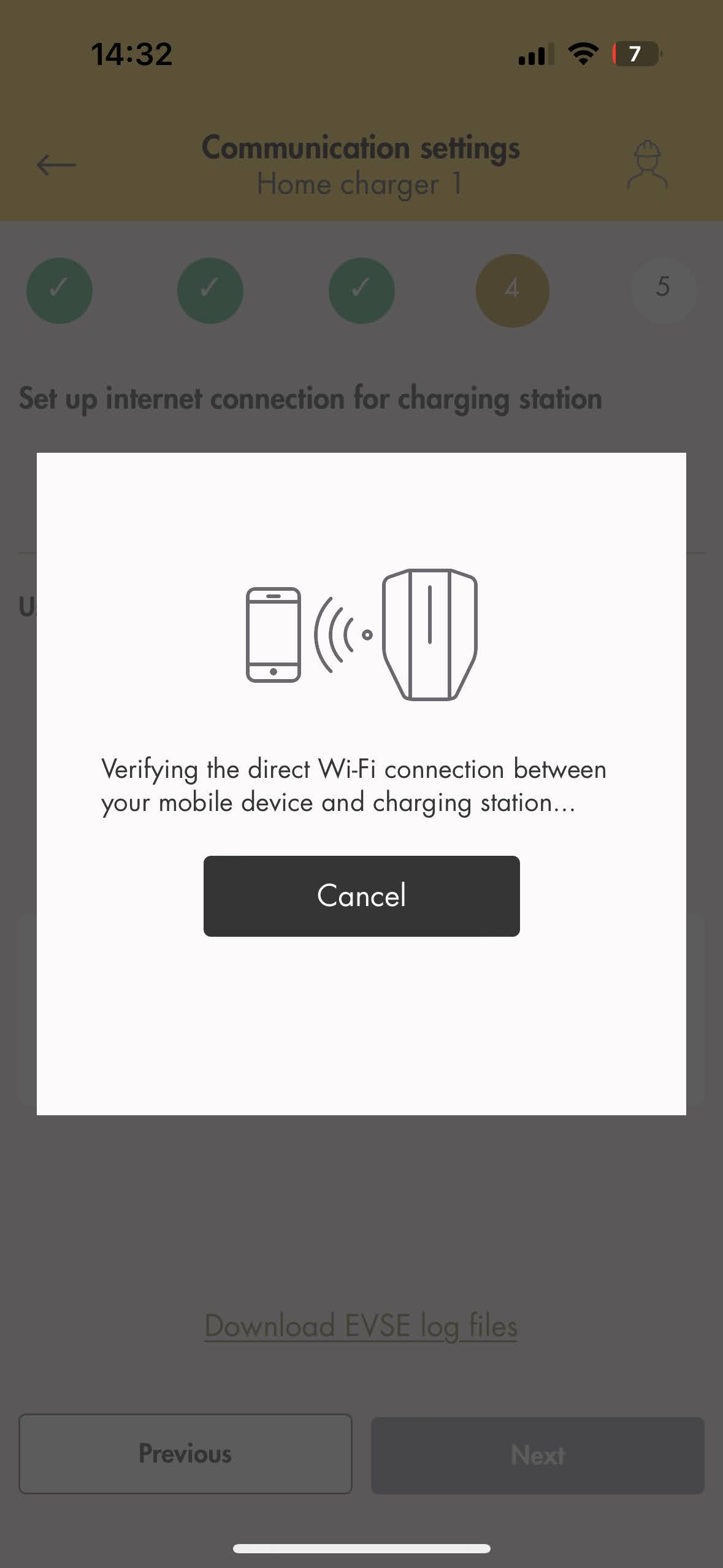

- A verificação da conexão Wi-Fi direta será exibida.

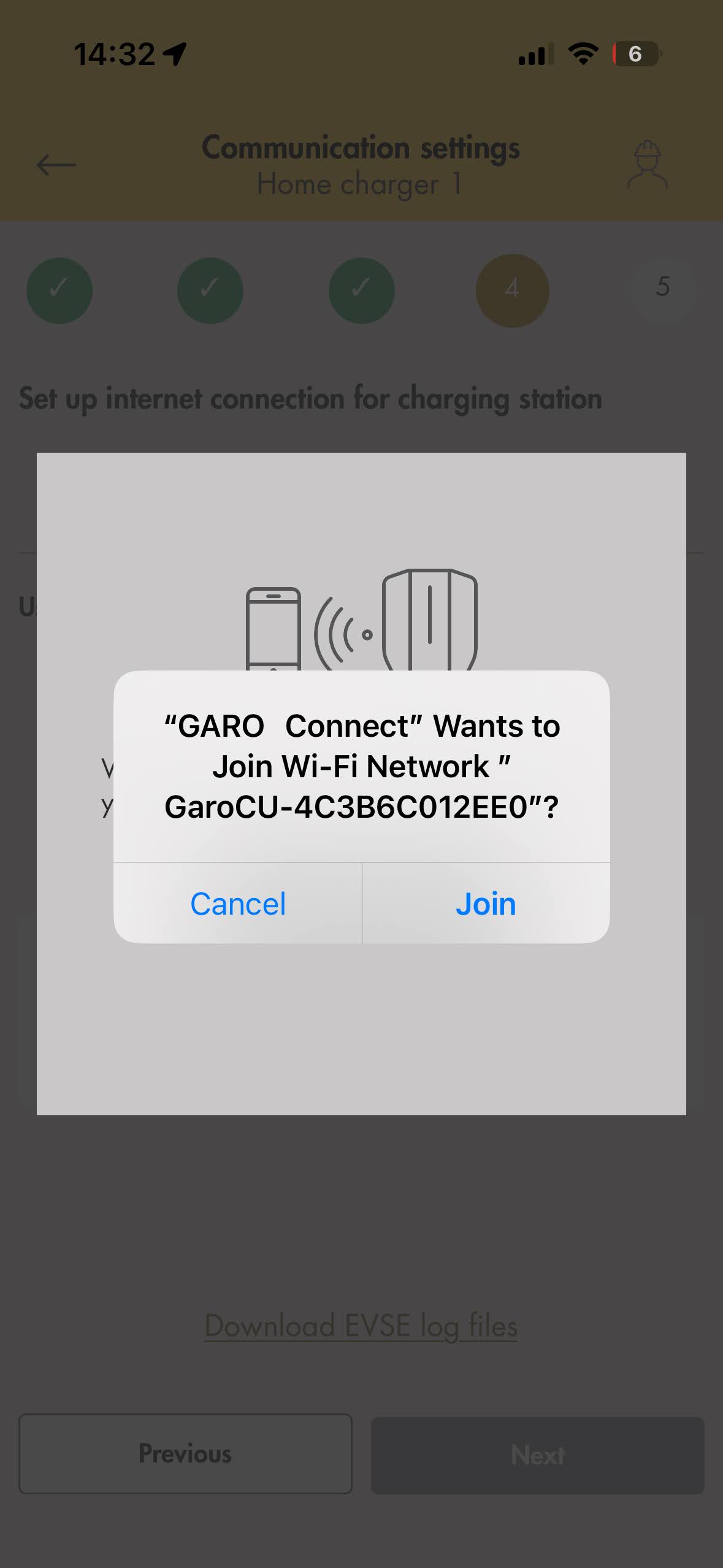

- Conecte-se à rede Wi-Fi oferecida.
- A conexão com o carregador GARO e o telefone será exibida.

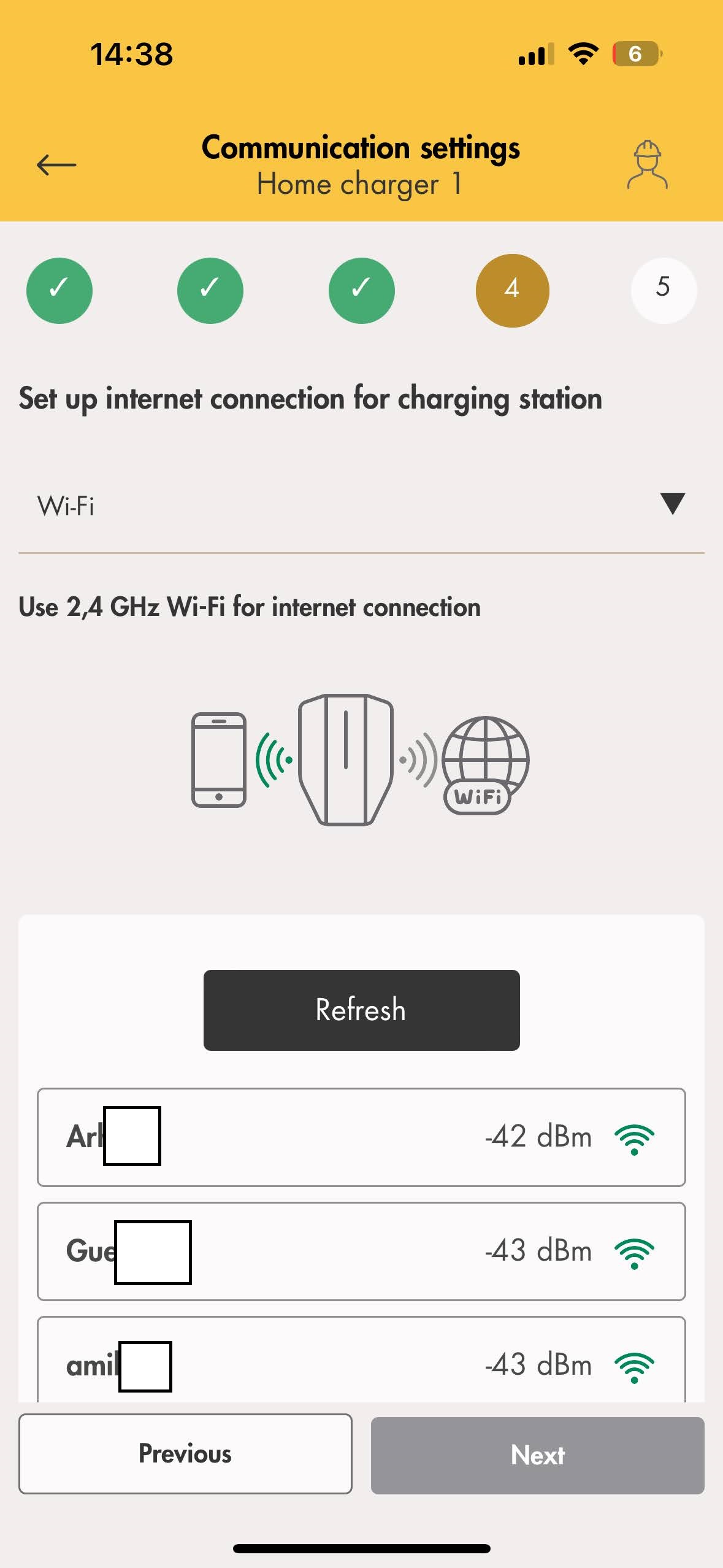

- Escolha o Wi-Fi ao qual o carregador GARO será conectado e clique no botão "Avançar".

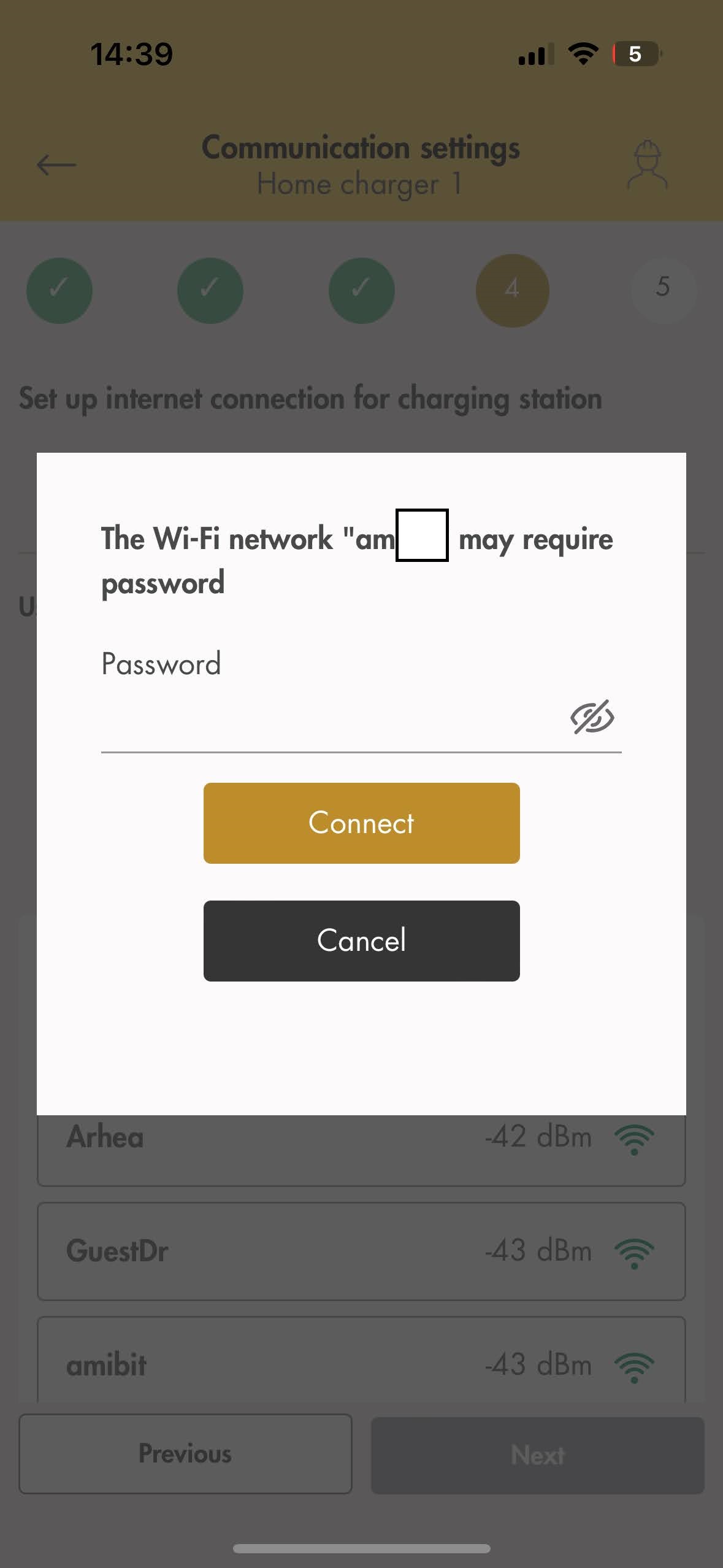

- Digite a senha e clique em "Conectar" no centro.

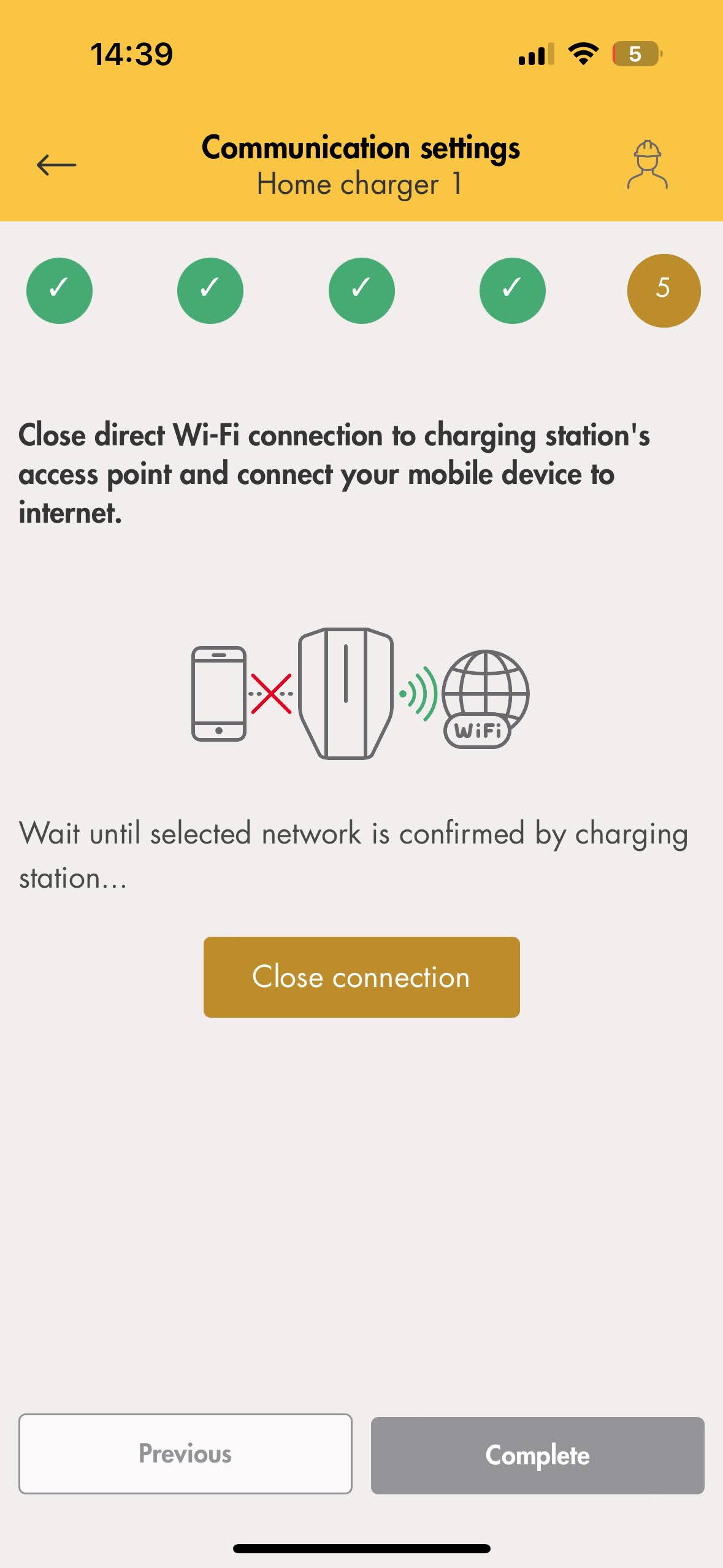

- Para fechar a conexão direta, clique em "Fechar conexão" no centro e depois clique no botão "Concluir".

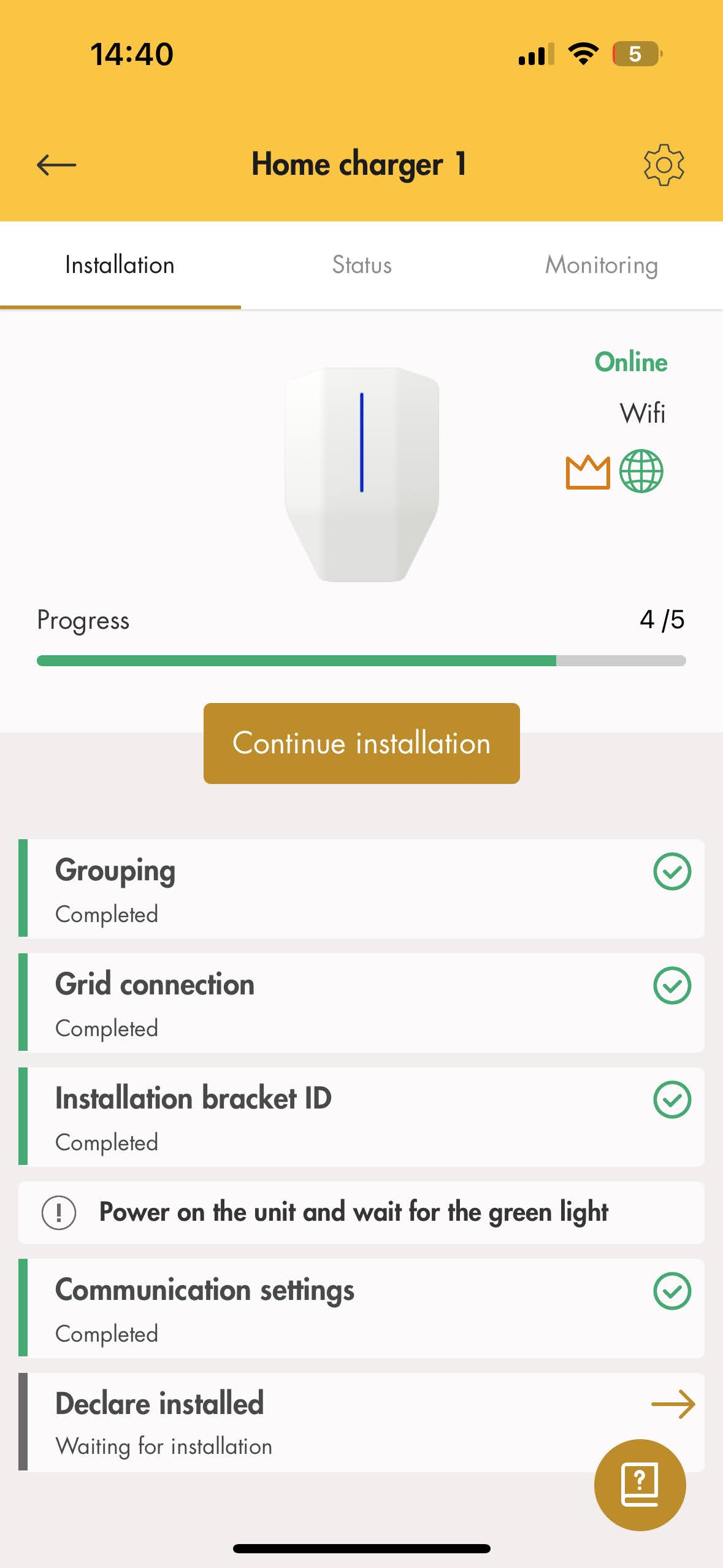

- Continue a declarar o instalado

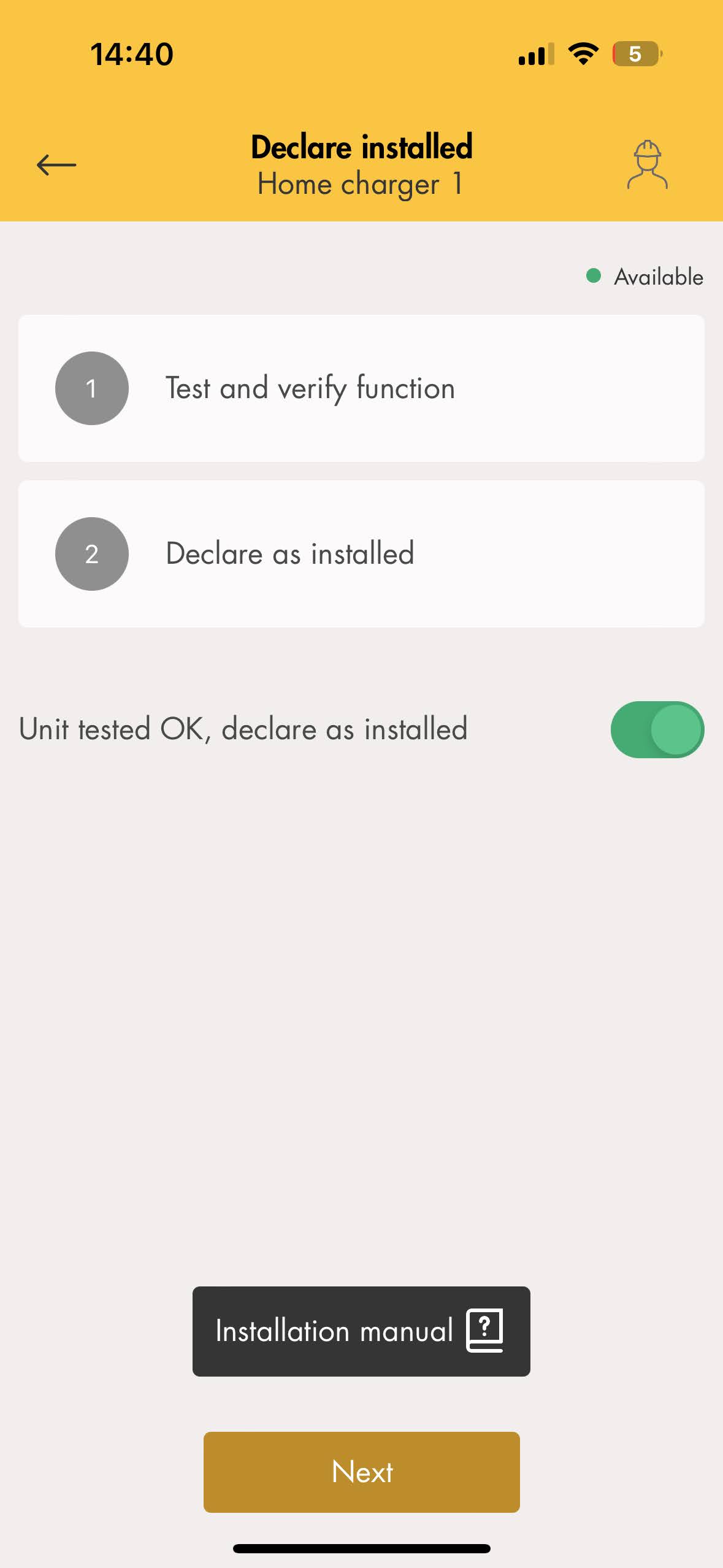

- Um novo menu aparecerá onde a função Teste e verificação estará disponível, e também a função Decalque como instalado estará disponível. Se os testes estiverem OK, declare o carregador GARO como instalado e clique no botão "Avançar".
3. Conecte o carregador GARO à mesma rede Wi-Fi que o controlador Reduxi
Para comunicação entre o controlador Reduxi e o carregador GARO, ambos os dispositivos devem estar conectados à mesma rede. Conforme descrito no ponto 2.1, a mesma rede também deve ser selecionada para o Reduxi, seja LAN ou WLAN.
Quando esse critério for atendido, prossiga para as configurações do OCPP.
4. Configuração para comunicação OCPP entre o GARO Charger e o controlador Reduxi
4.1 Adicionar dispositivo
Primeiro, faça login no configurador local Reduxi e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.
4.2 Selecione o dispositivo que você gostaria de adicionar
Na primeira etapa, selecione as configurações básicas:
- Selecione o tipo de dispositivo: carregador EV,
- Selecione o tipo: OCPP 1.6 - JSON,
- E defina o nome.
4.3 Configuração do dispositivo para OCPP

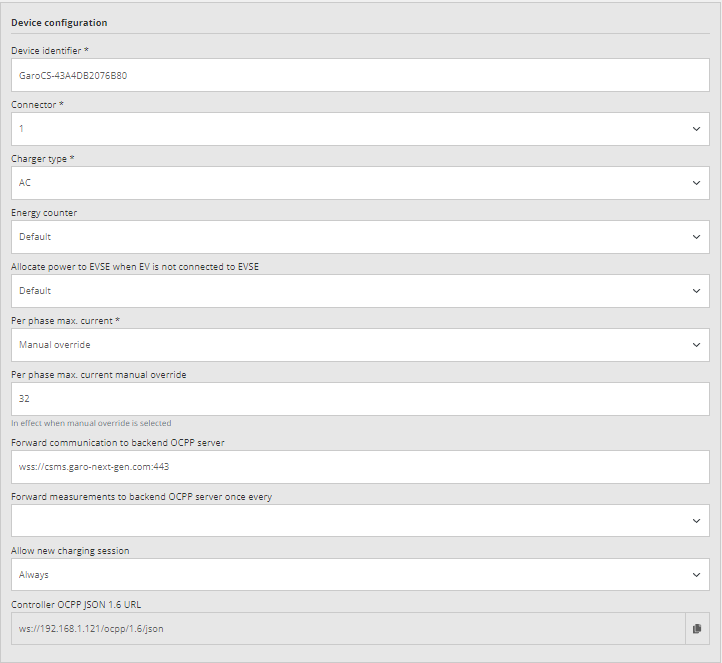

A segunda etapa é usada para o canal de comunicação, para que a comunicação OCPP funcione corretamente. Primeiro, preencha o identificador do dispositivo obtido do carregador GARO.
Quando o protocolo OCPP JSON 1.6 é utilizado, é necessária a URL do servidor OCPP, gerada pelo controlador Reduxi. A URL pode ser obtida diretamente no canal de comunicação.
Exemplo de URL: ws://192.168.1.121/ocpp/1.6/json/

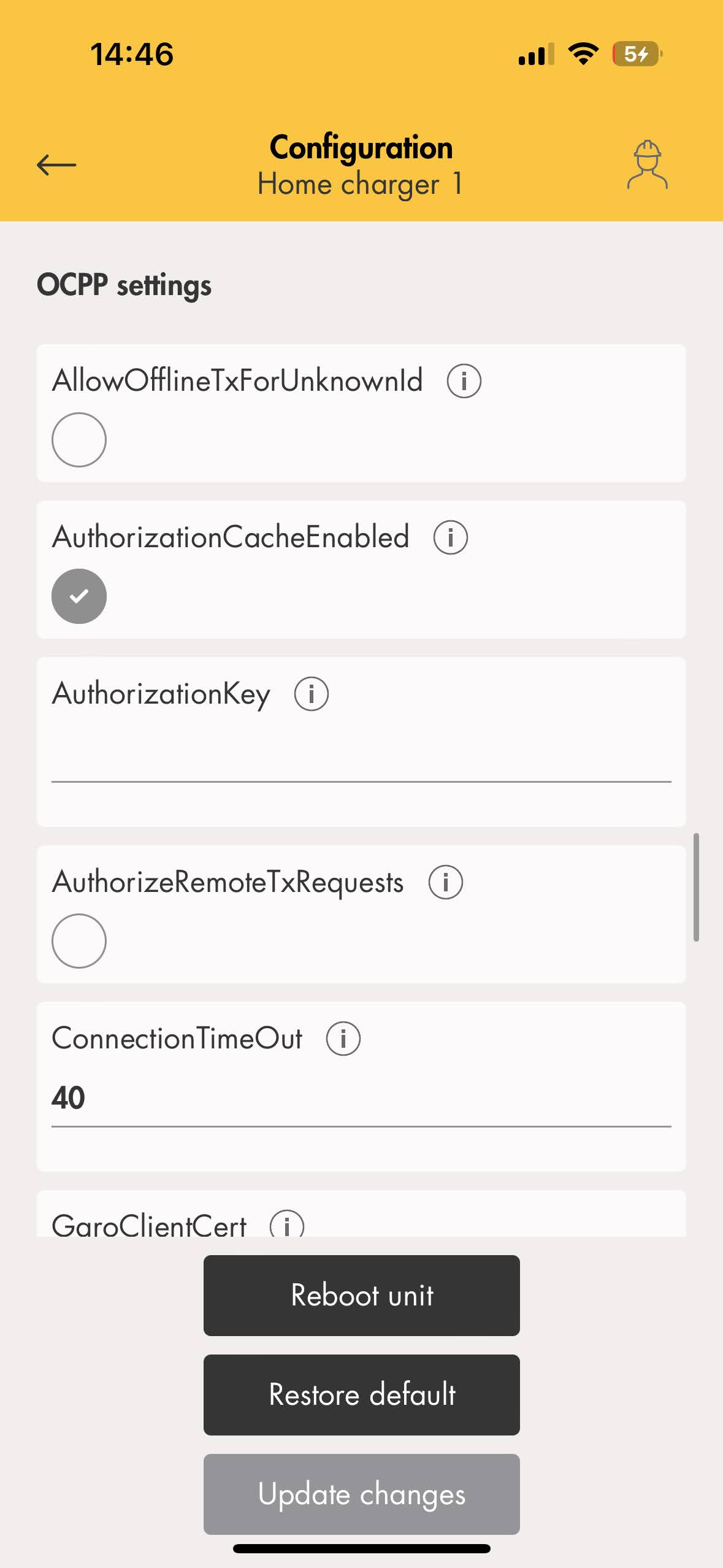

4.4 Configurar as configurações do OCPP no carregador GARO

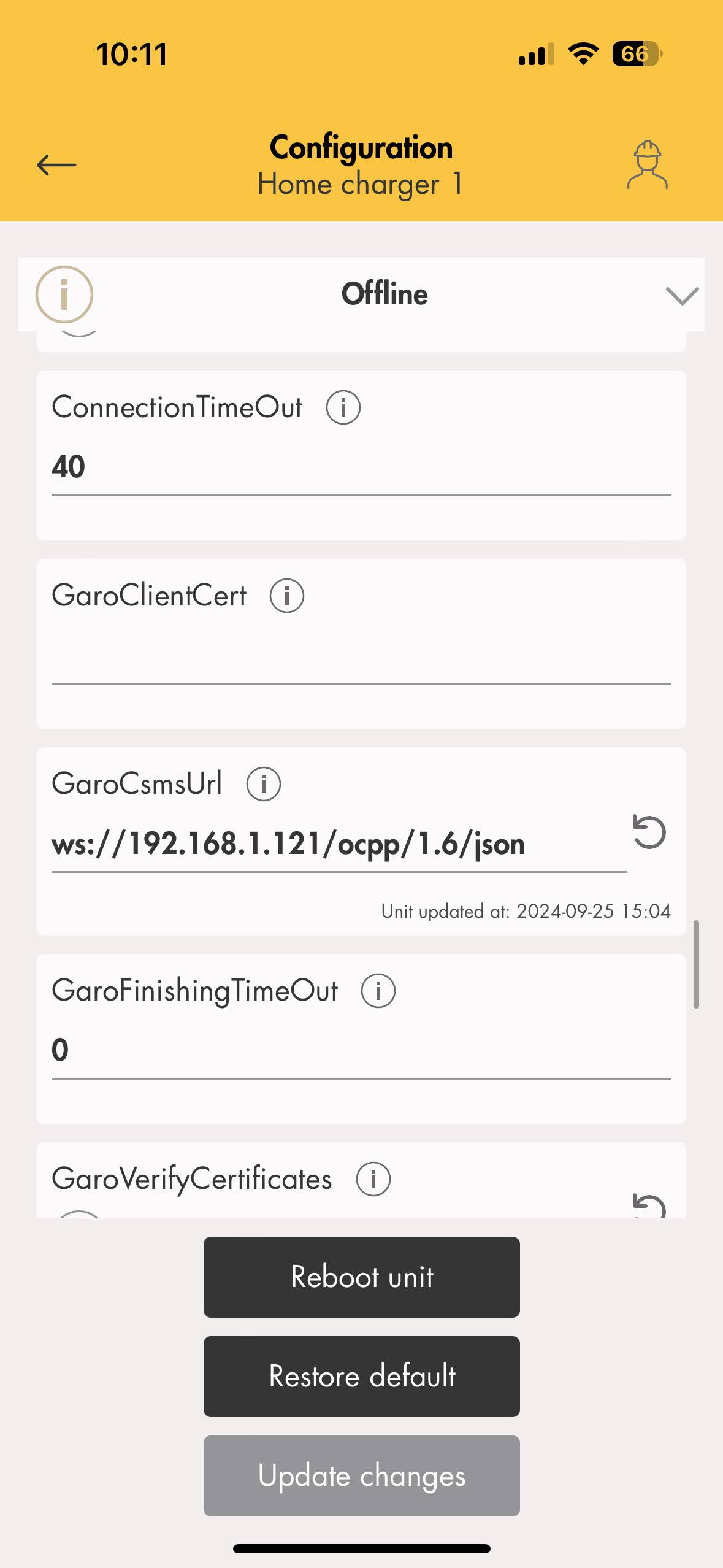

Depois de obter a URL JSON do Reduxi, a etapa final é colá-la no carregador GARO para estabelecer a conexão OCPP. Navegue até a seção 'Configuration' do GARO Charger, depois 'OCPP Settings', role para baixo até 'GaroCsmsURL' e cole o URL.
4.5 Teste de comunicação
Para garantir que a comunicação OCPP seja estabelecida, um teste de comunicação pode ser realizado por meio do botão "Testar comunicação", localizado no canto inferior direito, após todos os campos do canal de comunicação.
Há três casos diferentes de resposta de comunicação.
Caso 1: A comunicação está funcionando corretamente.
Caso 2: Não é possível comunicar com o dispositivo 1, o ID do dispositivo não está definido ou é diferente.
Caso 3: Nenhum dispositivo com comunicação OCPP 1.6 foi encontrado.
4.6 Parâmetros padrão
Preencha as configurações avançadas e escolha os parâmetros mostrados na imagem abaixo. As configurações podem variar dependendo das necessidades do local. Quando terminar, clique no botão "Concluído" no canto inferior direito da tela.
4.7 Leituras do dispositivo

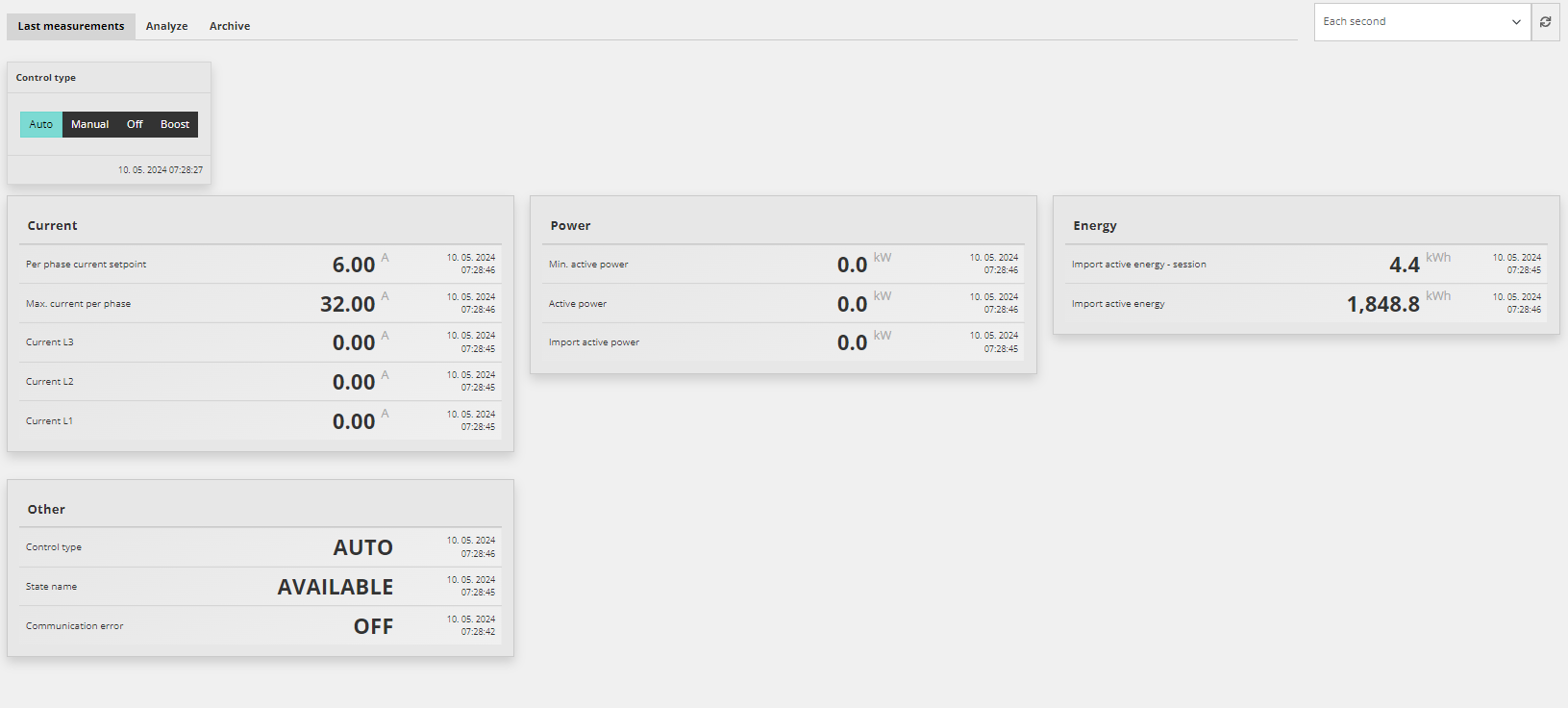

O objetivo deste ponto é mostrar como verificar as leituras do dispositivo. Isso é feito em 'Dispositivo/Última medição'.
Depois que o dispositivo for adicionado com sucesso por meio do configurador, ele poderá ser monitorado por meio do aplicativo de nuvem Reduxi.
4.8 Redefinição de fábrica

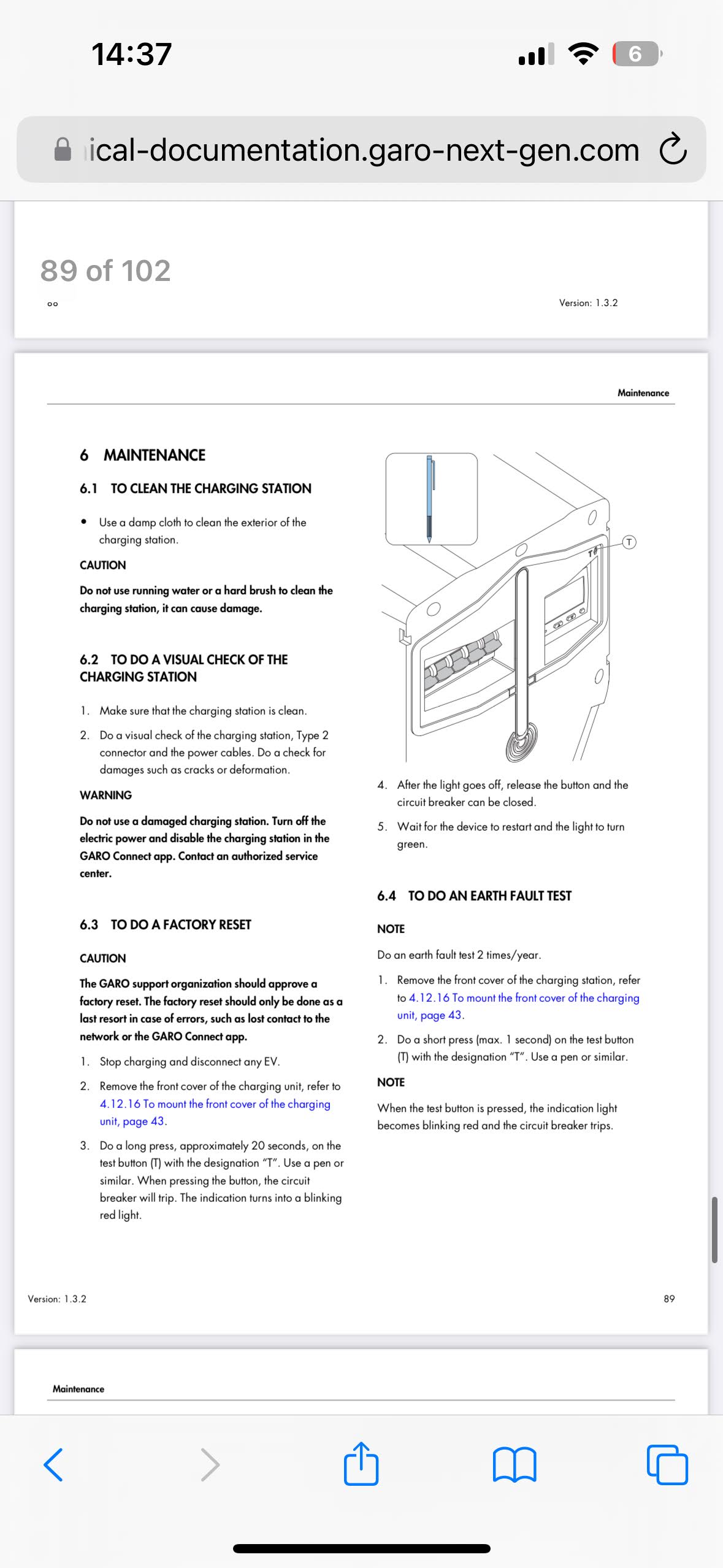

Nos casos em que o carregador for realocado ou precisar ser conectado a uma rede diferente, pode ser necessária uma redefinição de fábrica. Para realizar uma redefinição de fábrica, pressione e segure o botão de teste por 20 segundos e depois reconfigure o carregador GARO.
