Integre o controlador Reduxi com o carregador DAZE via Wi-Fi, utilizando o protocolo Modbus TCP. A flexibilidade do Reduxi permite reduções de custos de até 30%.
1. Instale o aplicativo DAZE
https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d
1.1 O aplicativo está disponível na Google Store: https://play.google.com/store/apps/details?id=com.daze.ble
1.2 O aplicativo está disponível na Apple App Store:
https://apps.apple.com/it/app/daze/id1616674889
2. Conecte-se ao aplicativo DAZE

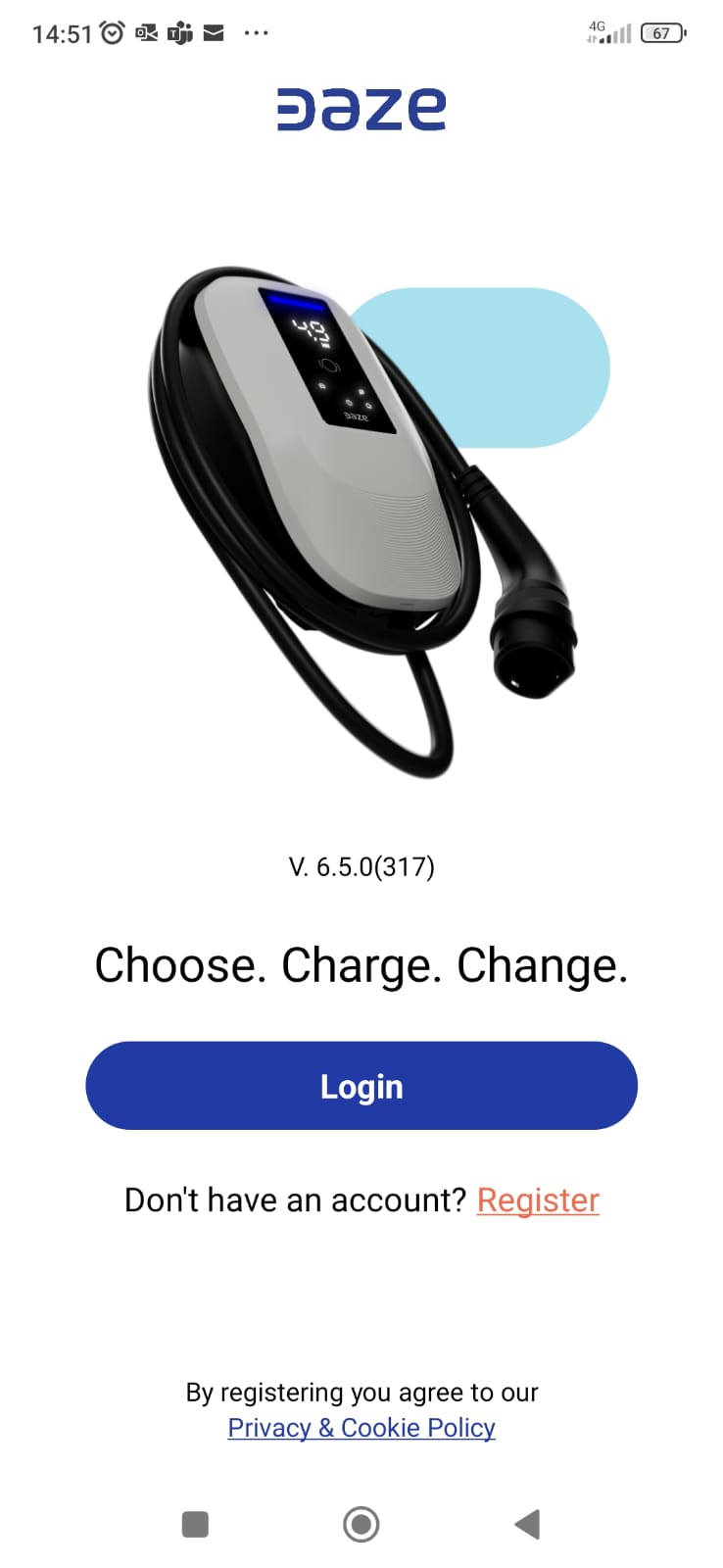

2.1 Login/Registro no aplicativo GARO Connect
Abra o aplicativo e faça login ou registre uma nova conta clicando no botão "Registrar" e depois faça login.
2.1.1 Configurações do carregador DAZE EV
Após o login ser concluído, a configuração do carregador DAZE precisa ser realizada.

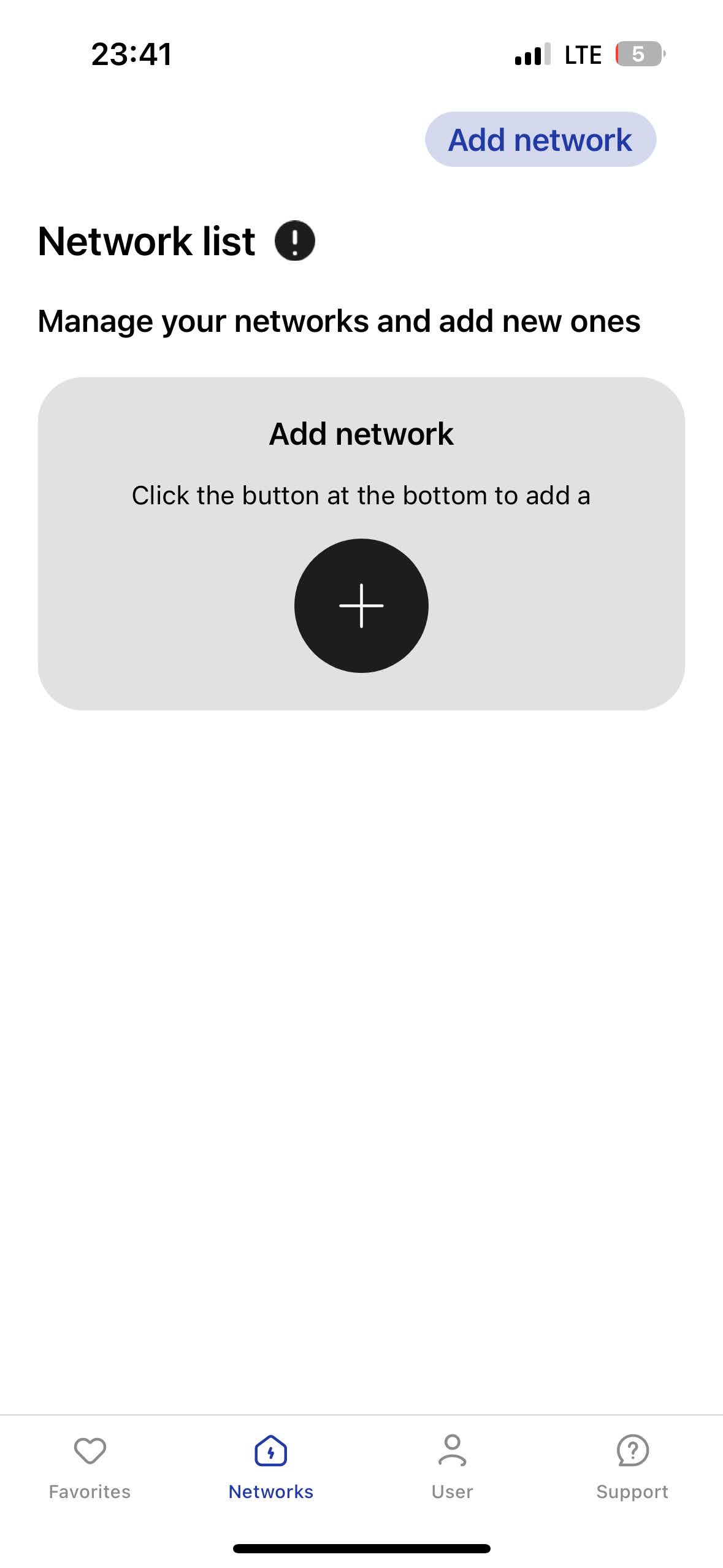

- Adicionar rede

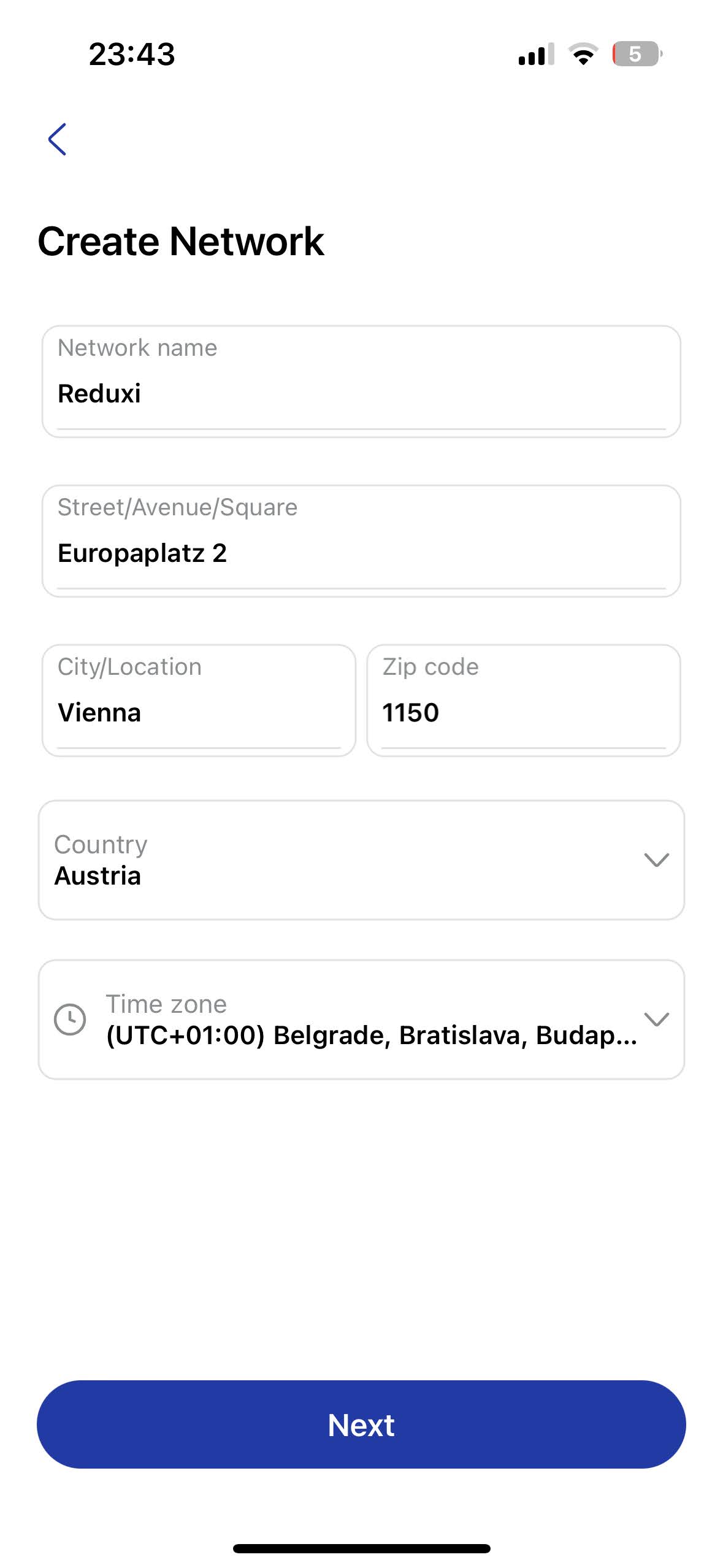

- Criar rede (preencher as informações necessárias)

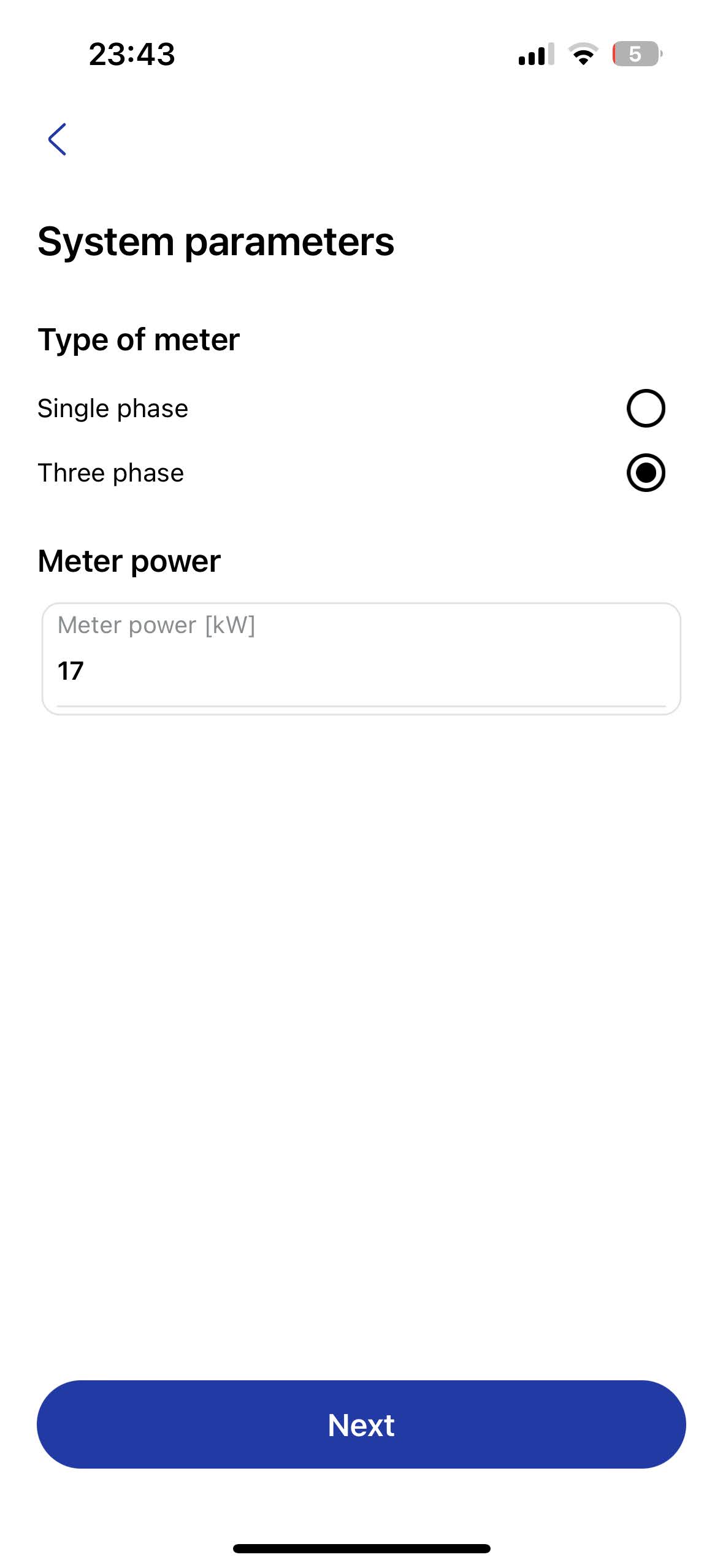

- Parâmetros do sistema

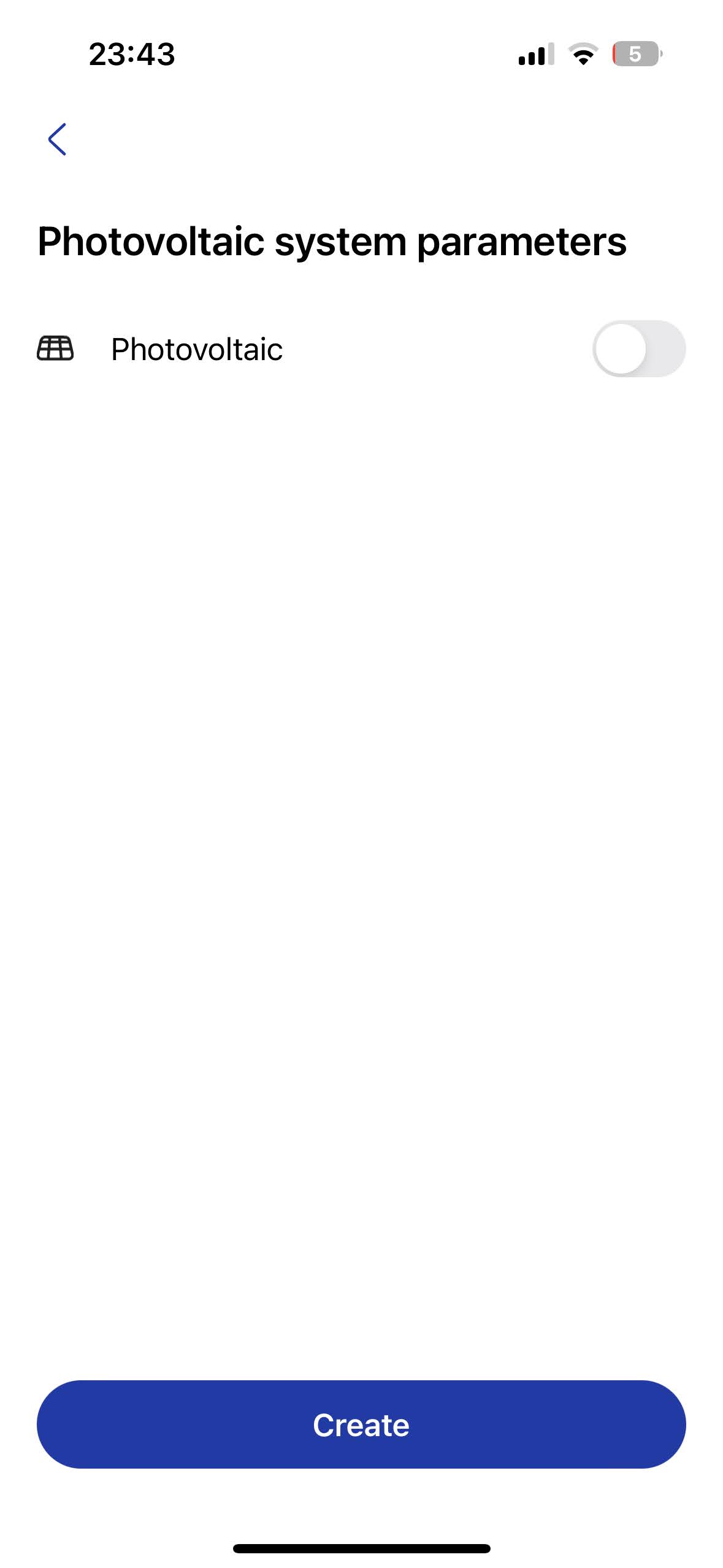

- Parâmetros do sistema fotovoltaico (se implementado)

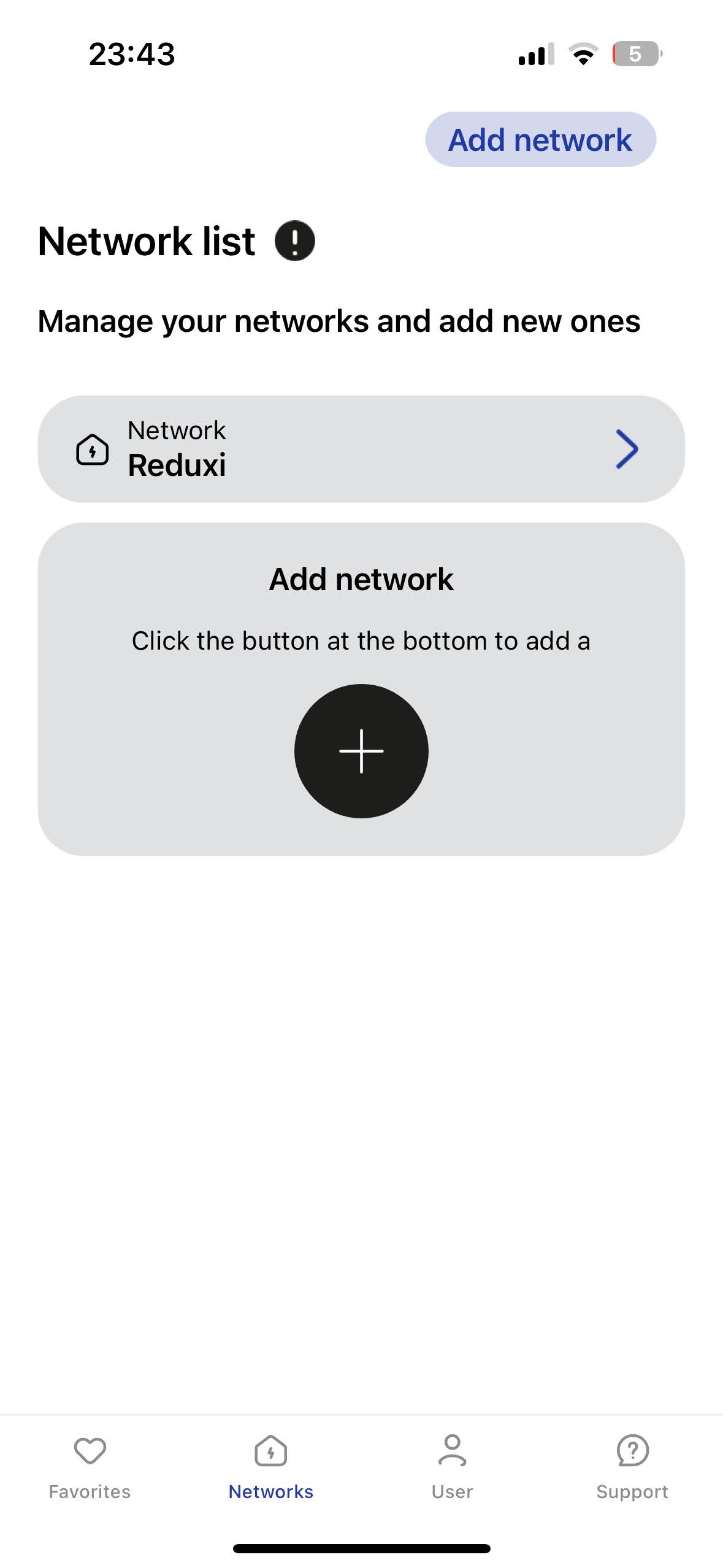

- Lista de redes (escolha a rede recém-adicionada)

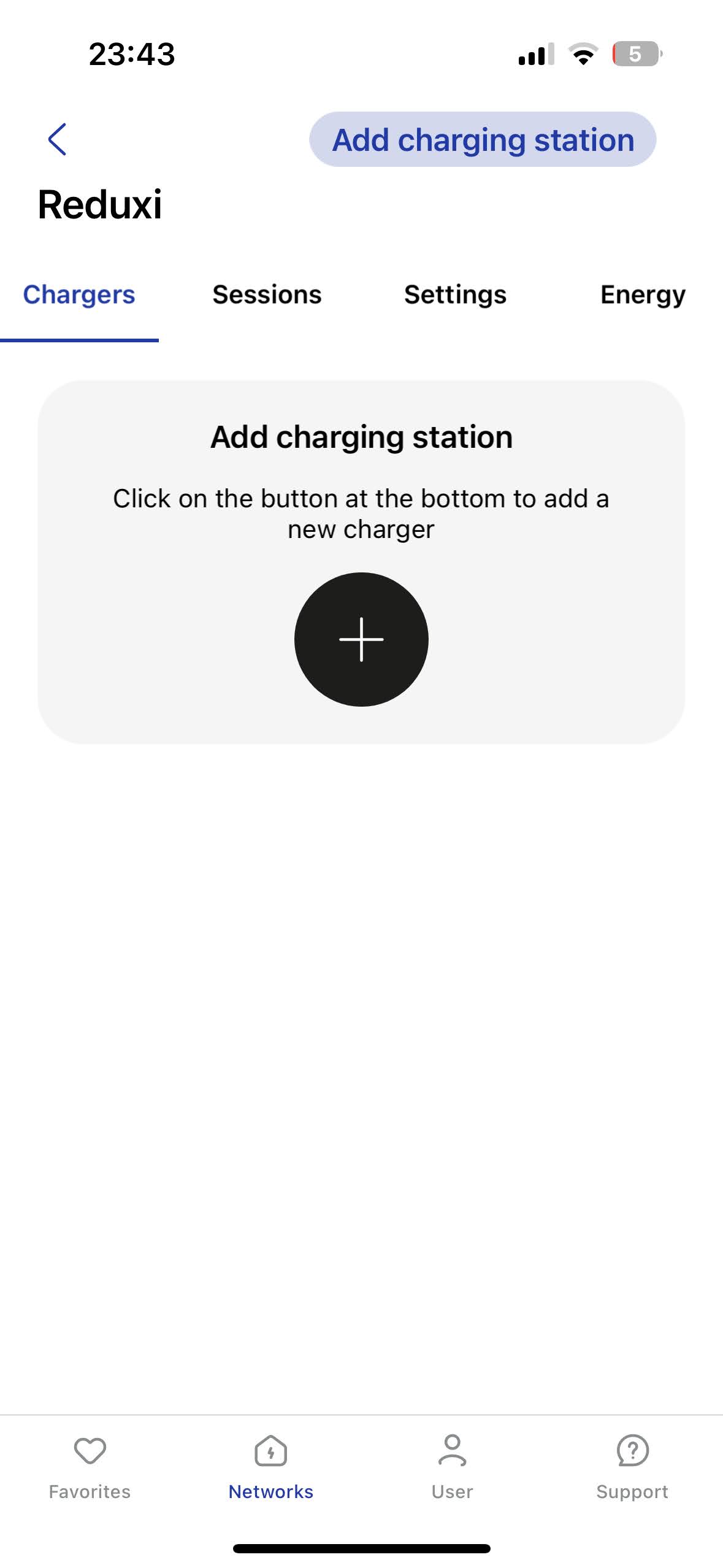

- Adicionar estação de carregamento

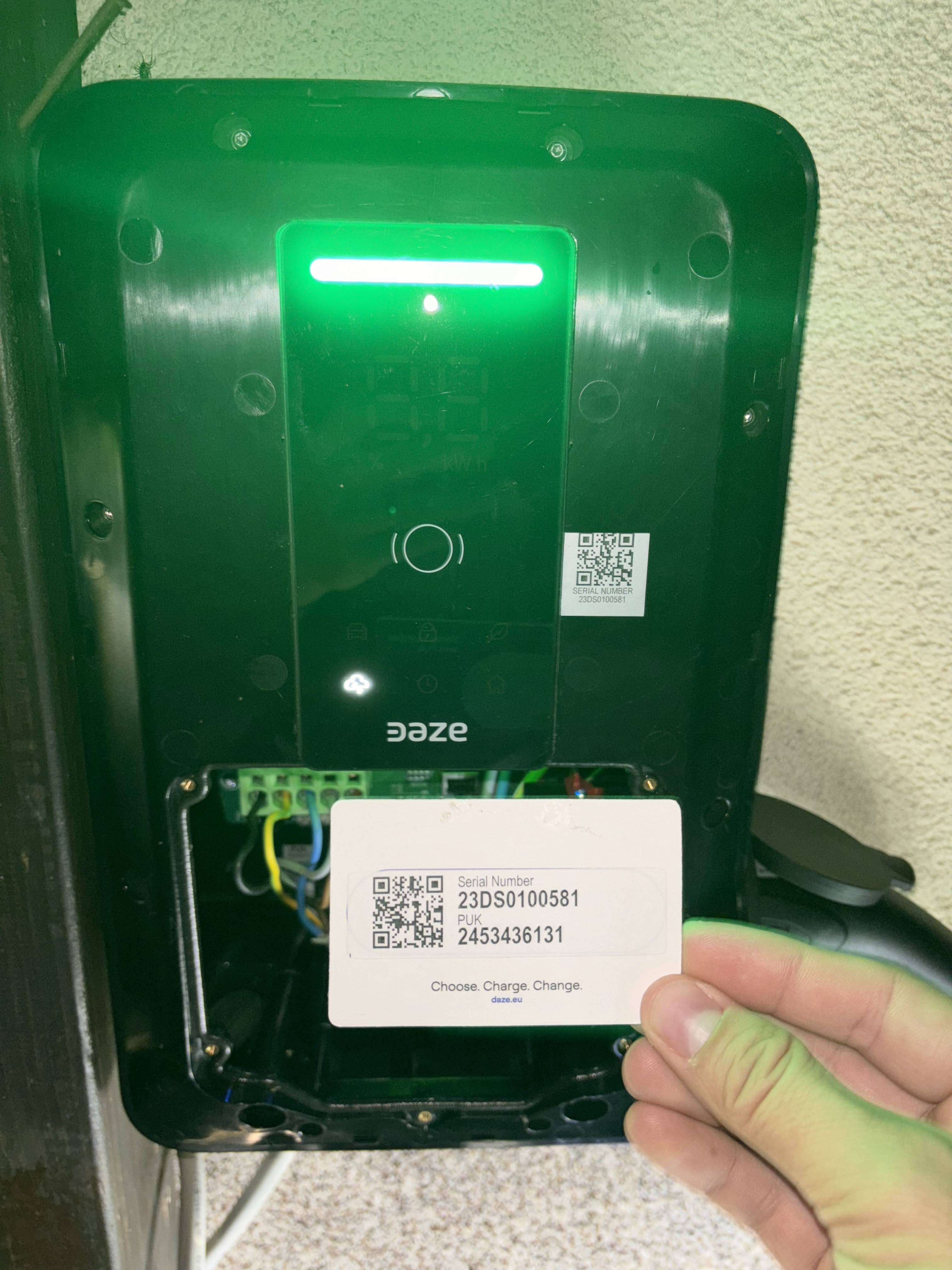

- Escaneie o código QR no cartão

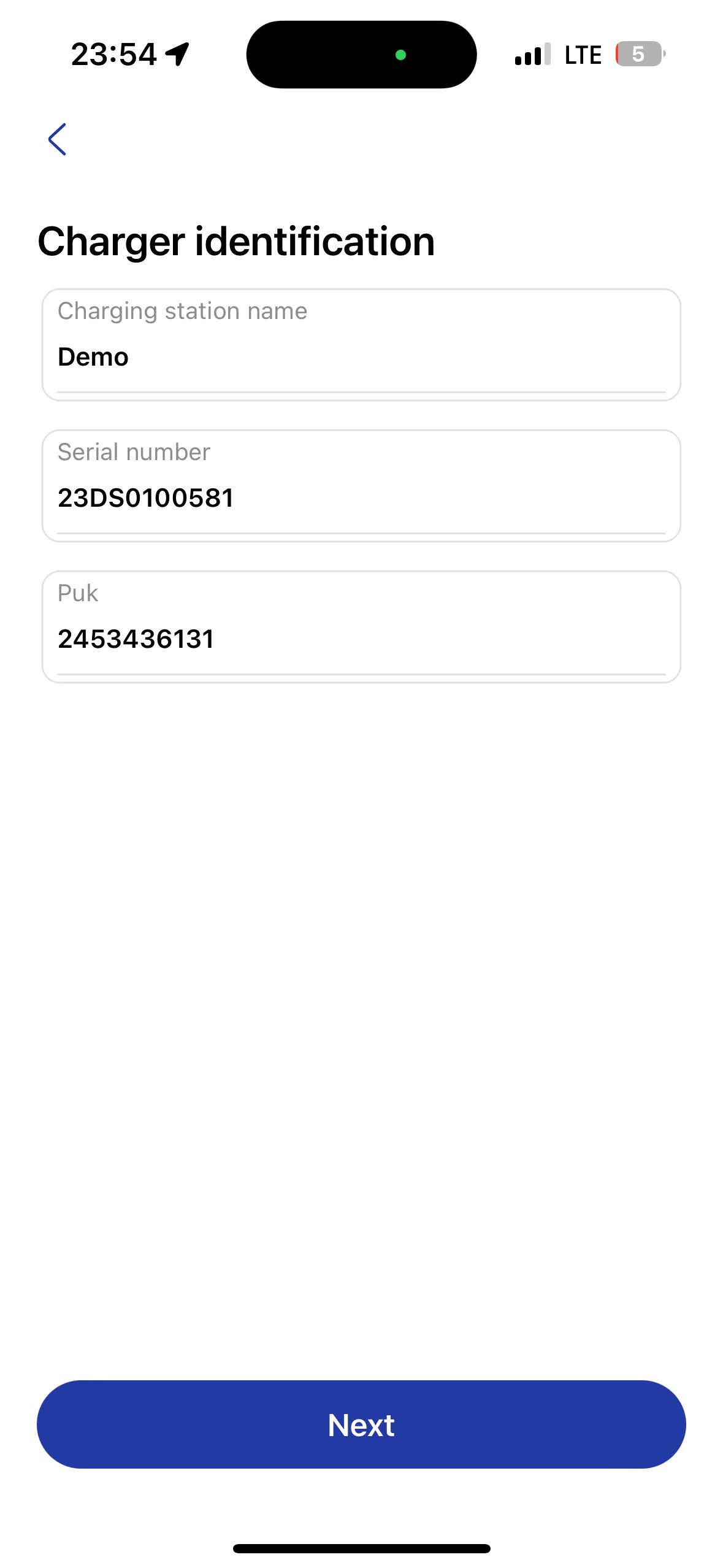

- Identificação do carregador (do cartão com código QR)

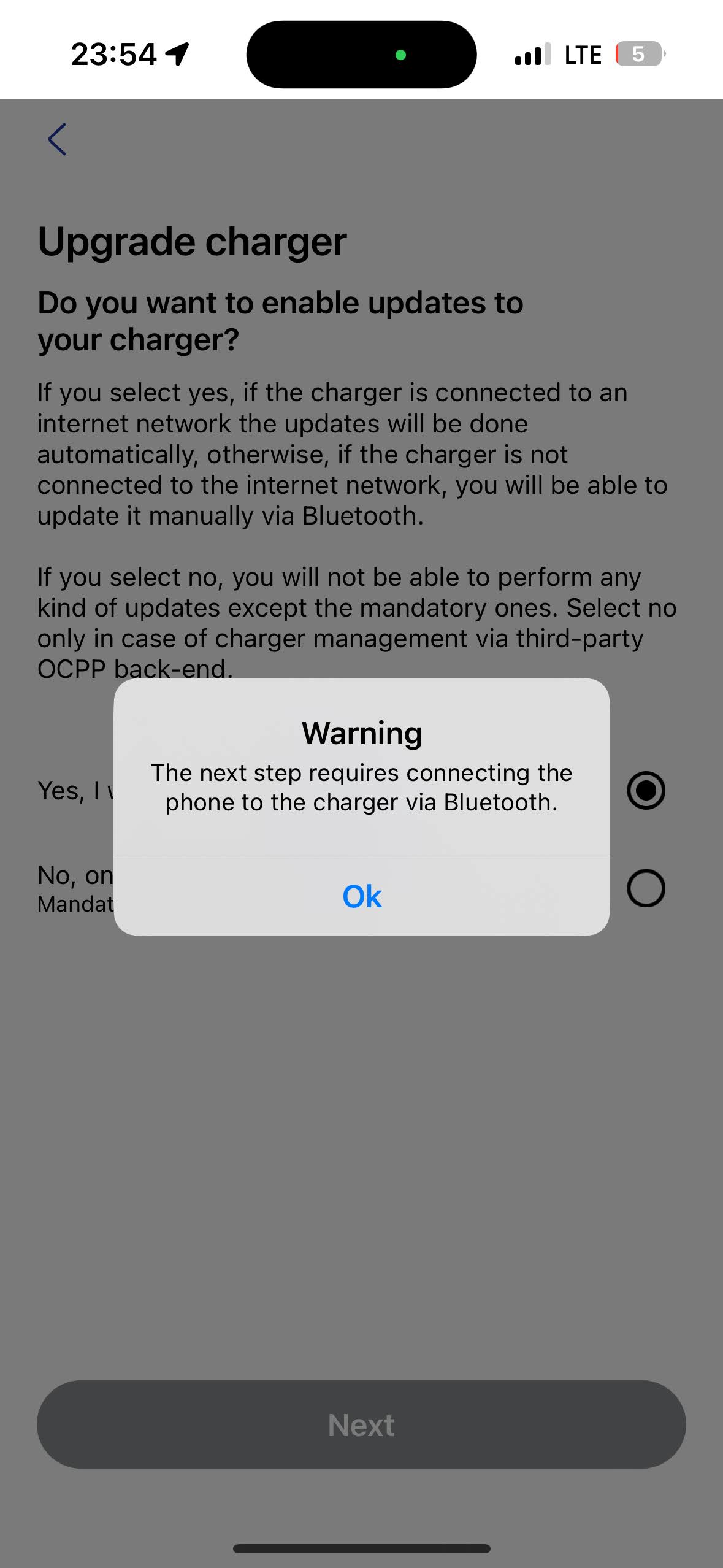

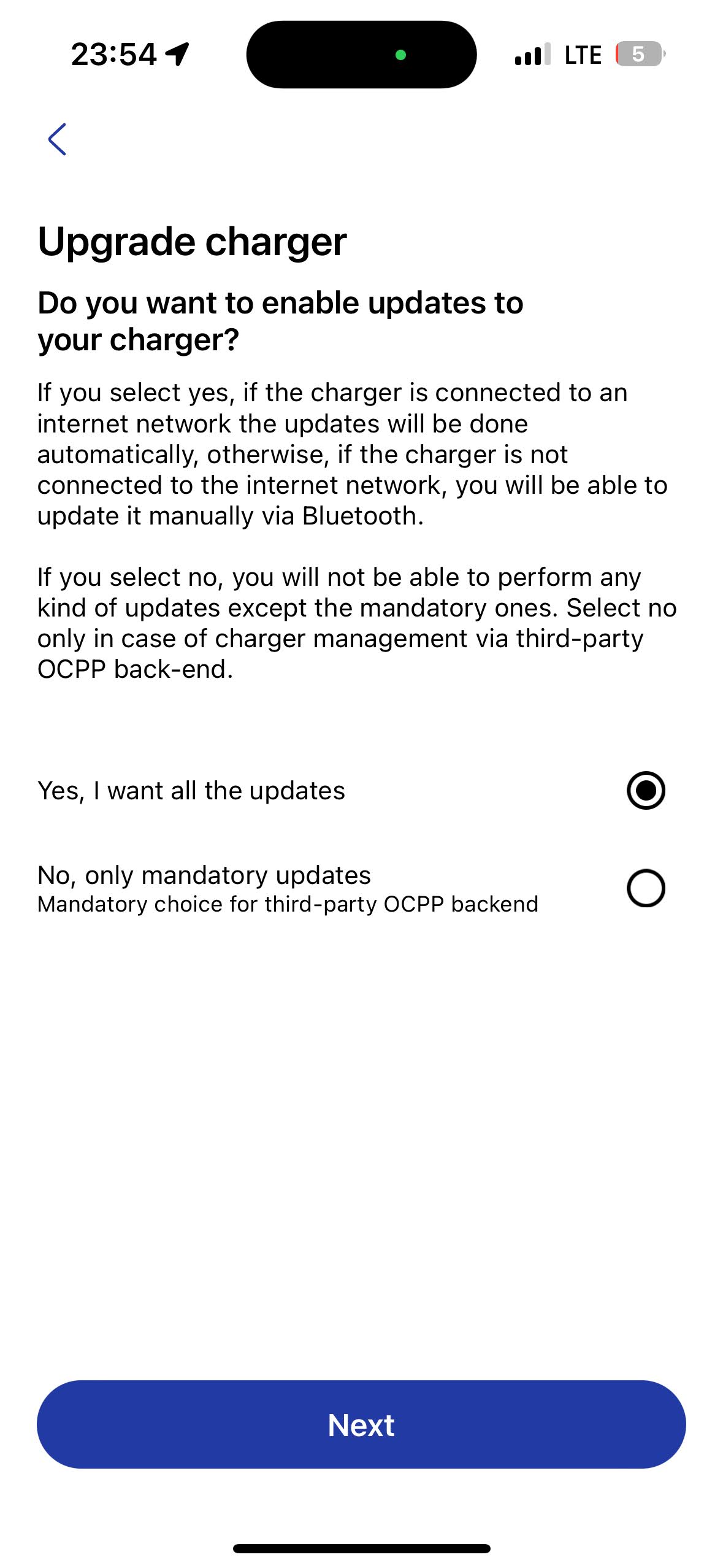

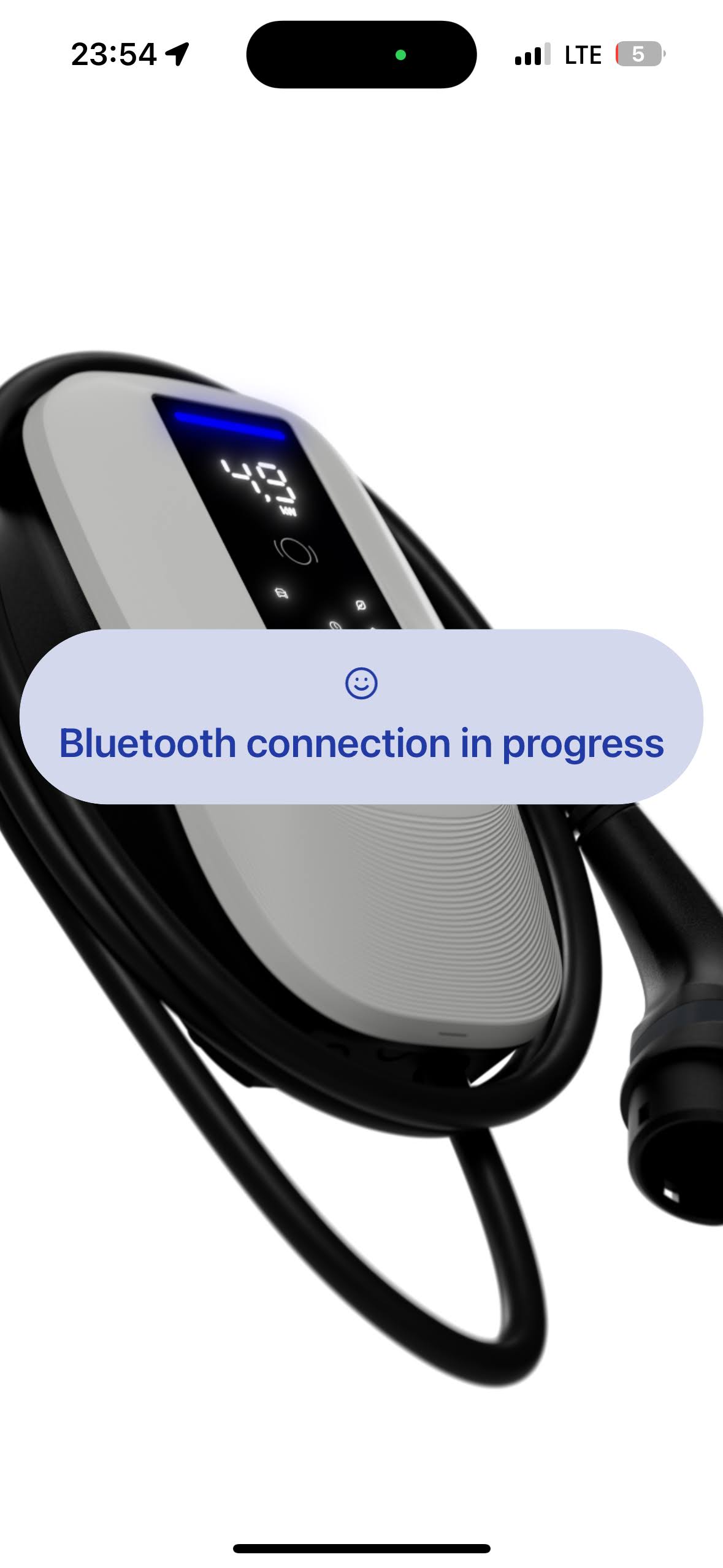

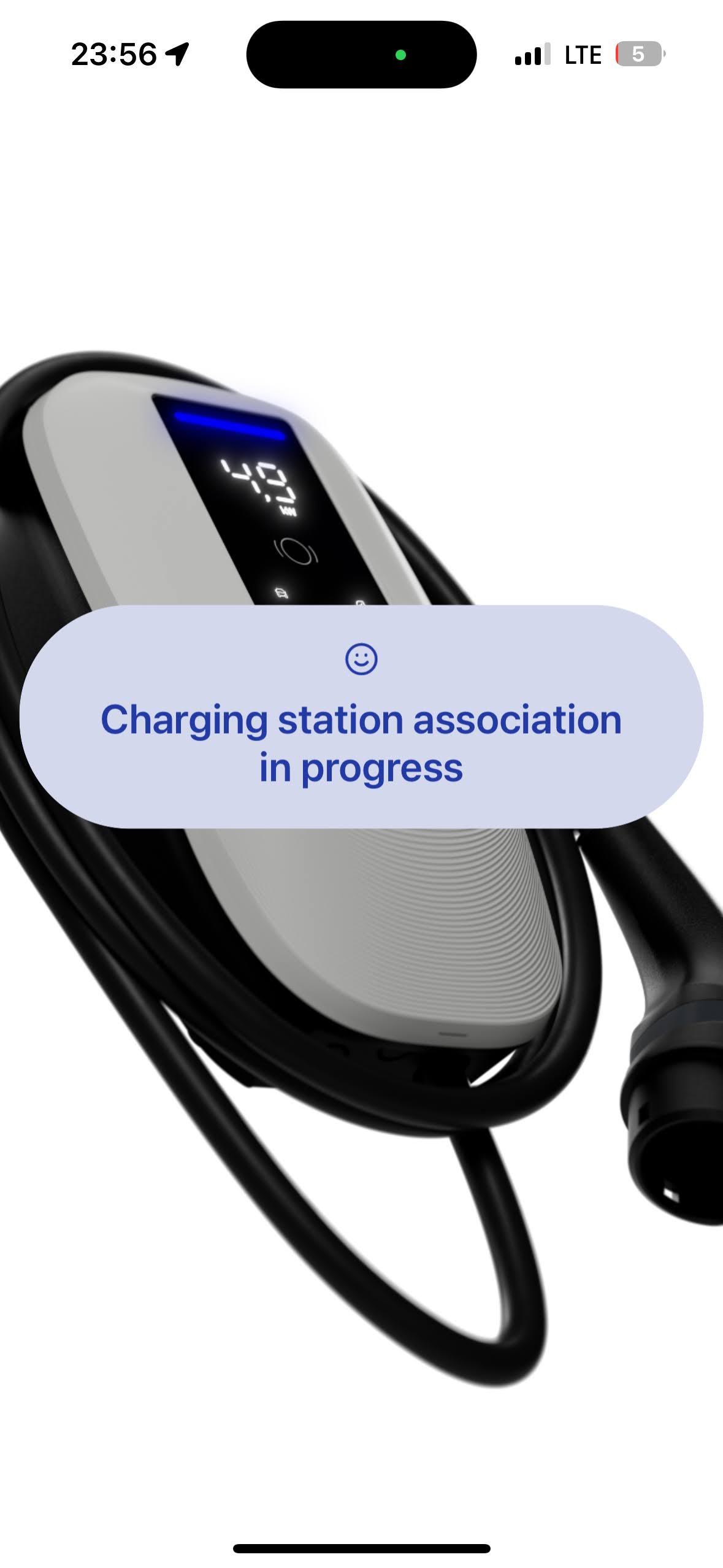

- Atualizar carregador

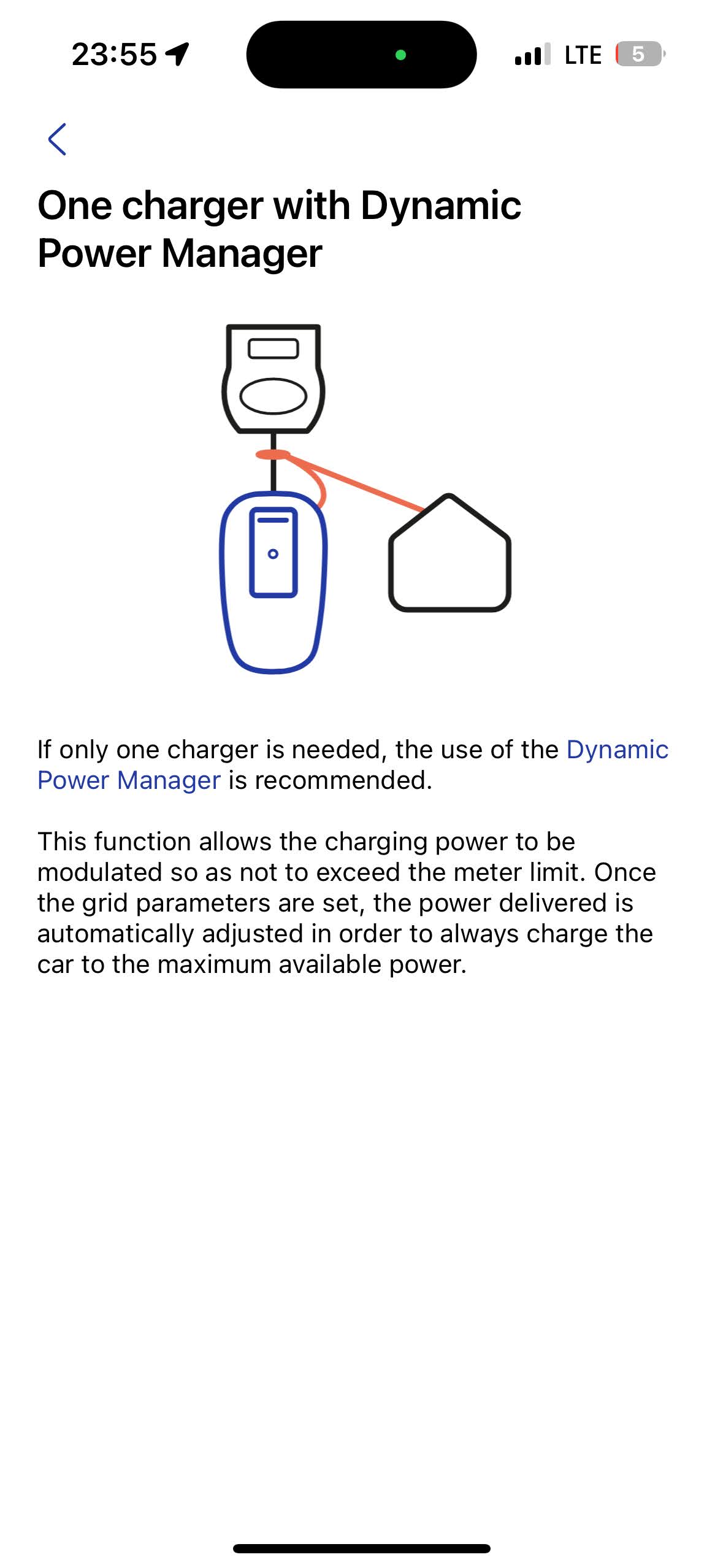

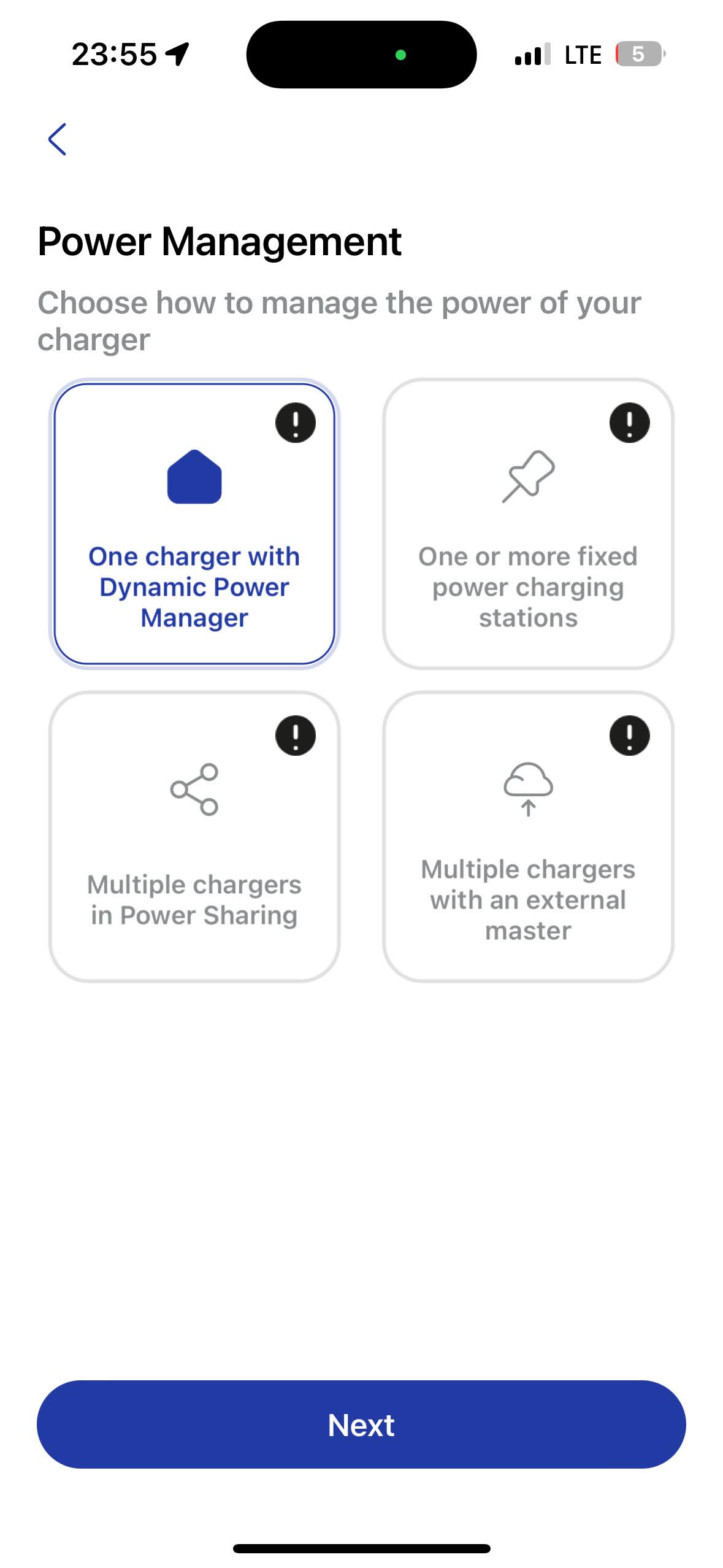

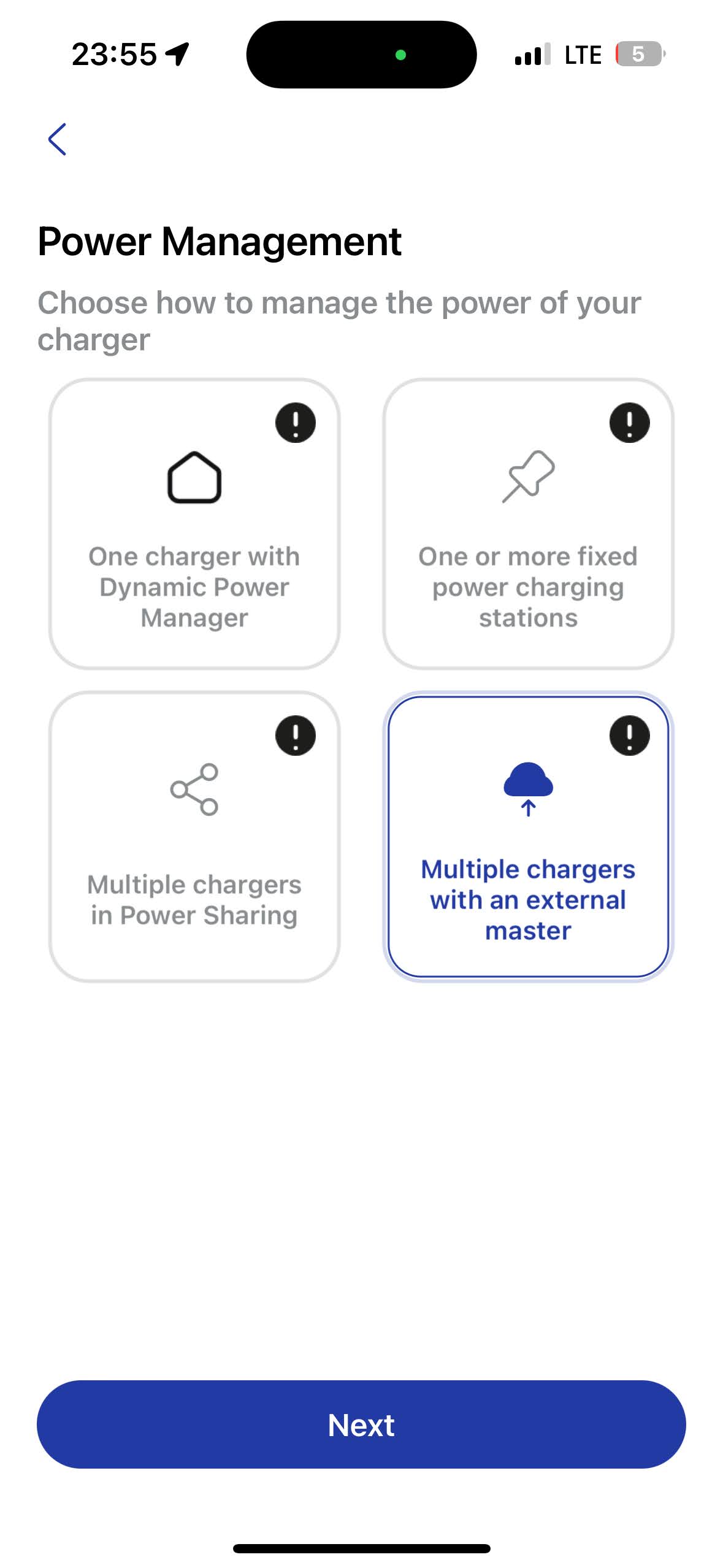

- Gerenciamento de energia (escolha sua opção)

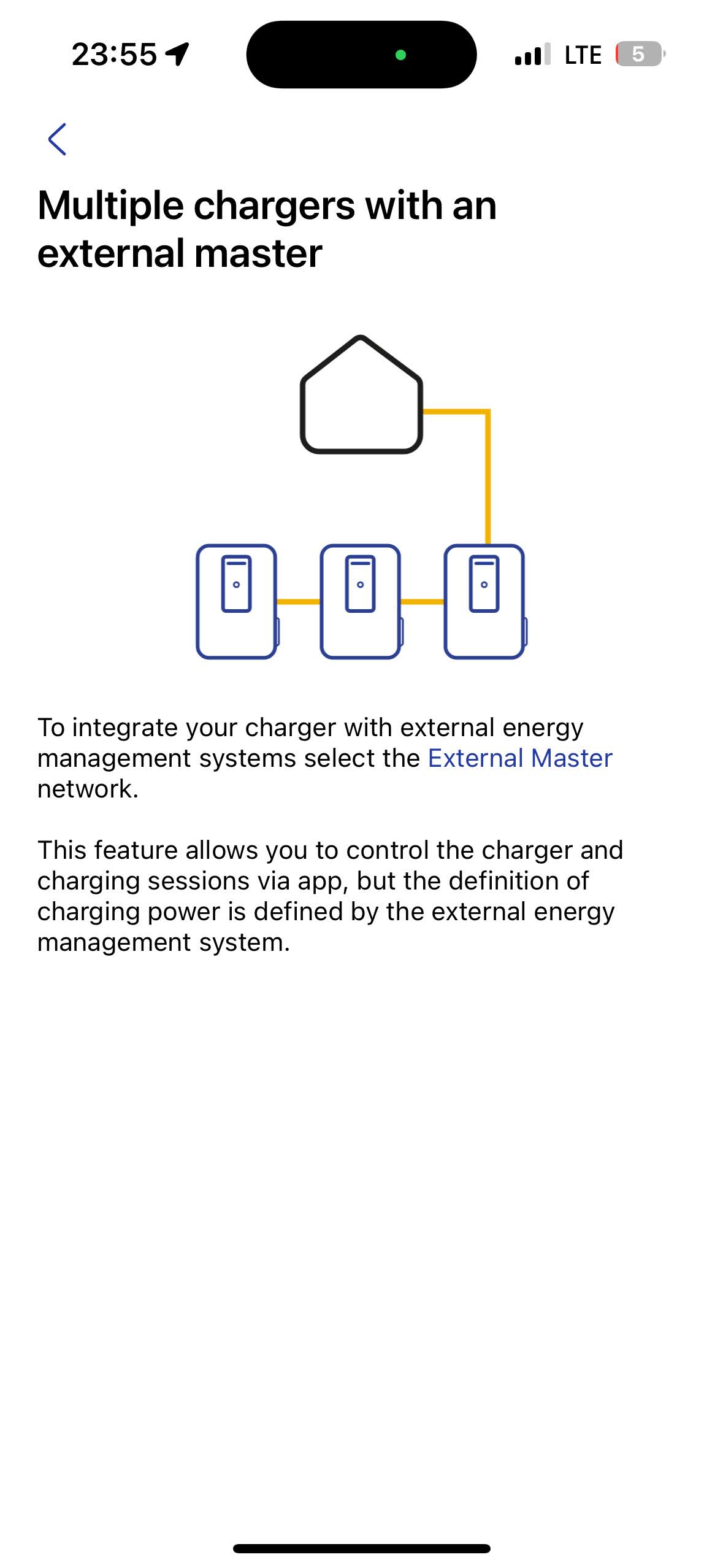

- Sinal informativo (do ponto anterior) para informações adicionais

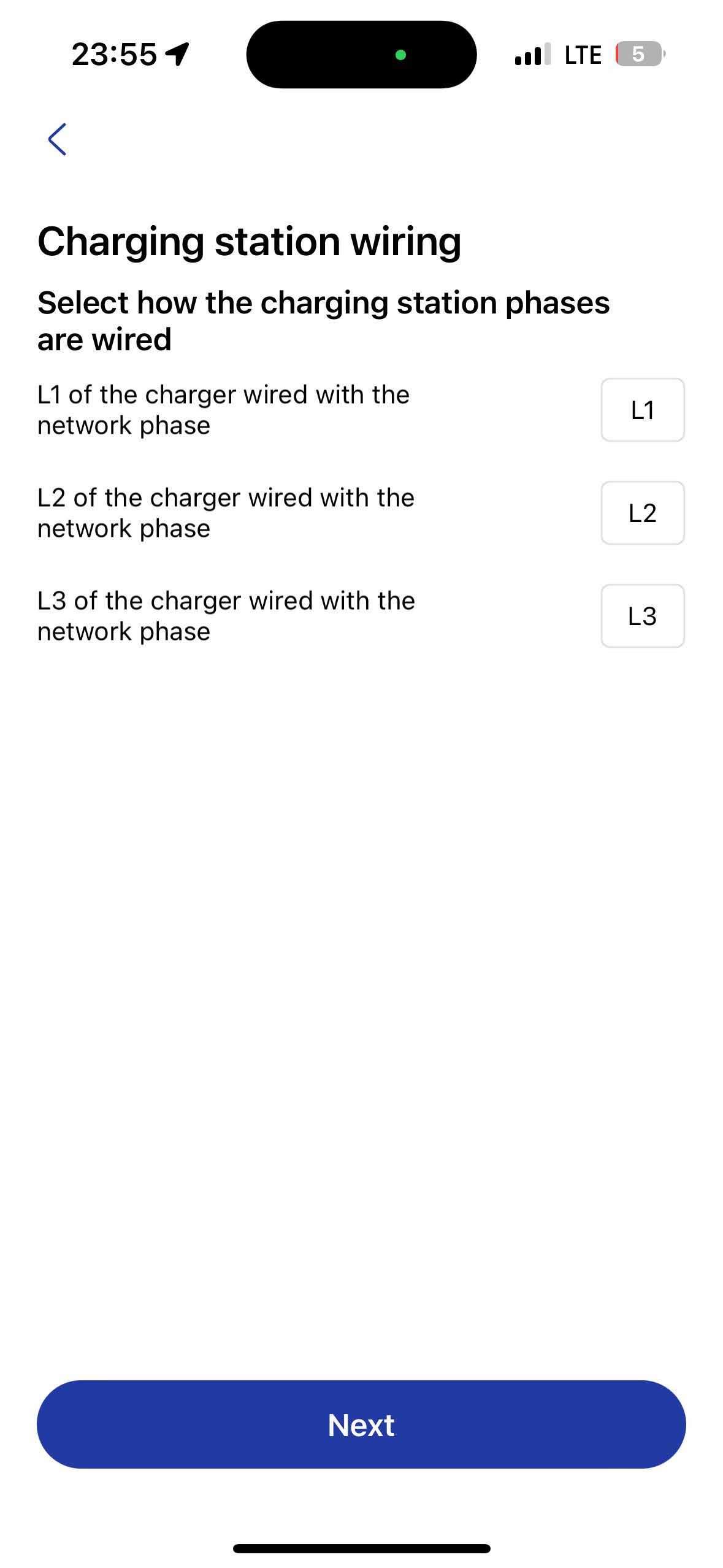

- Fiação da estação de carregamento

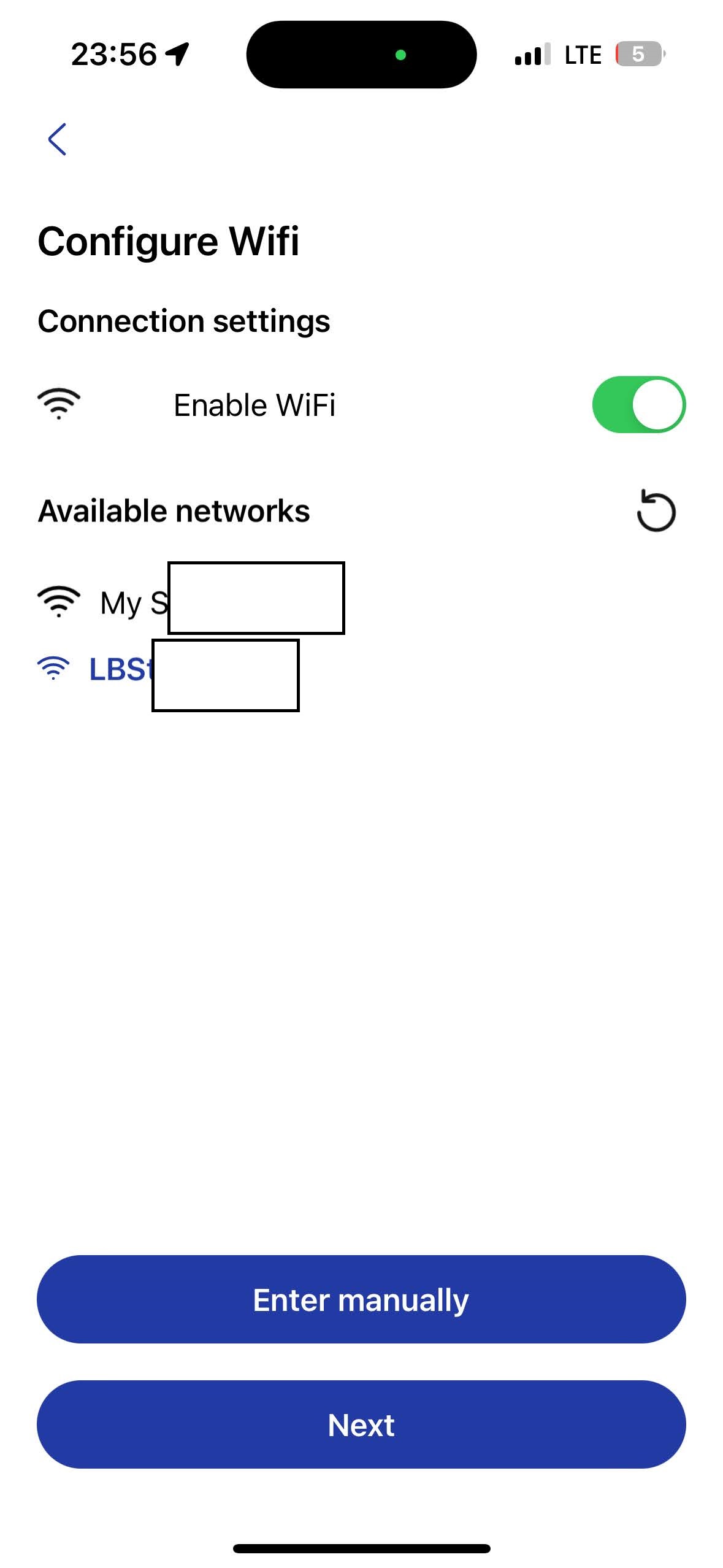

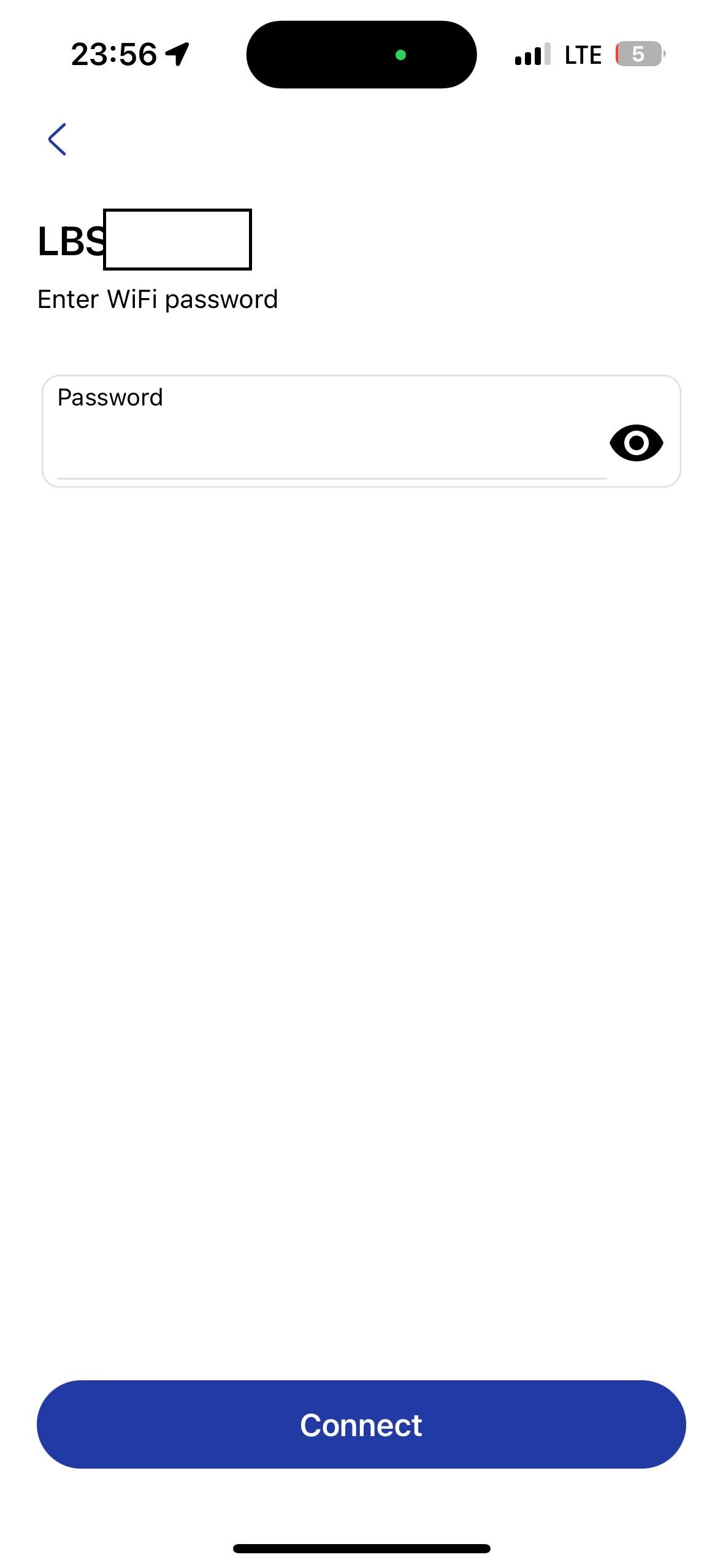

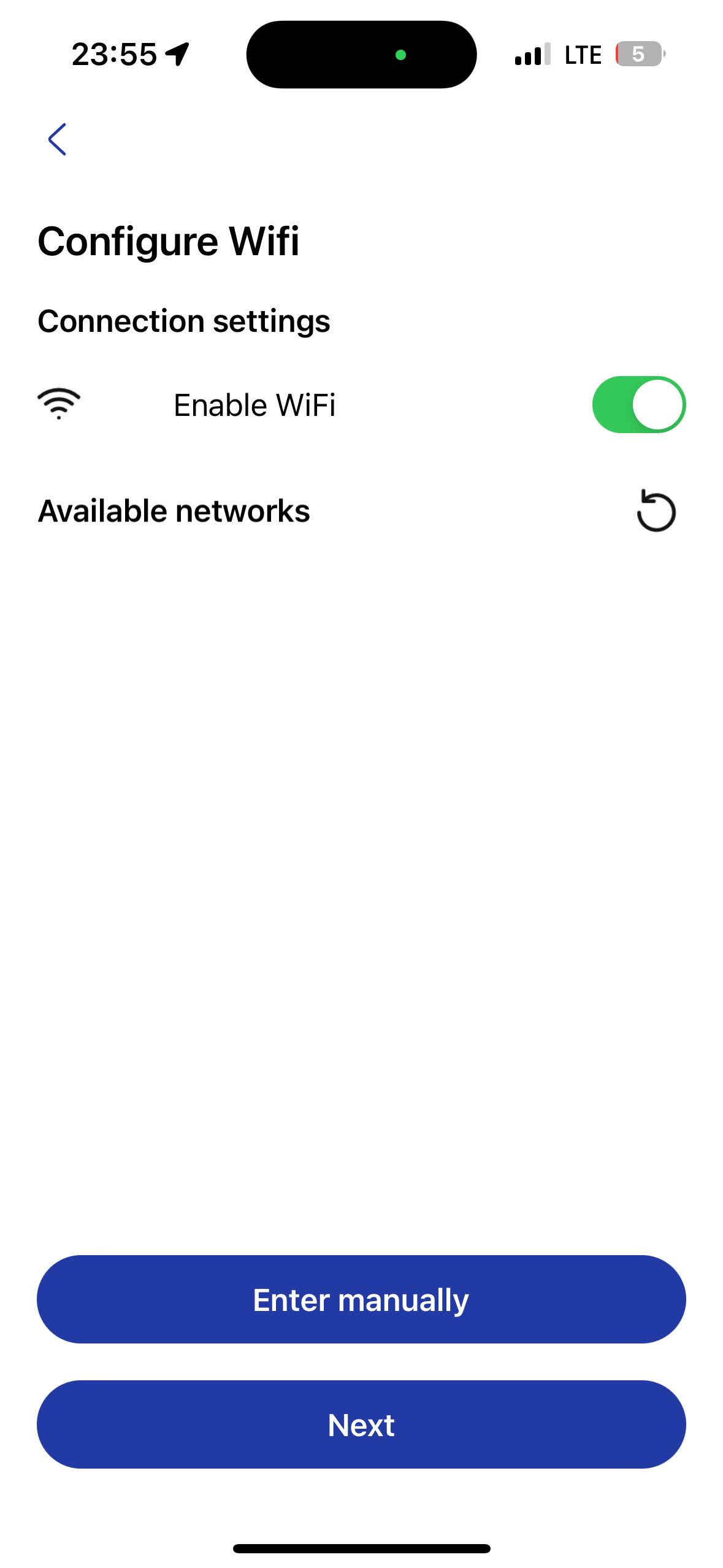

- Configurar Wifi (escolha Wifi, faça login na rede Wifi e conecte-se)

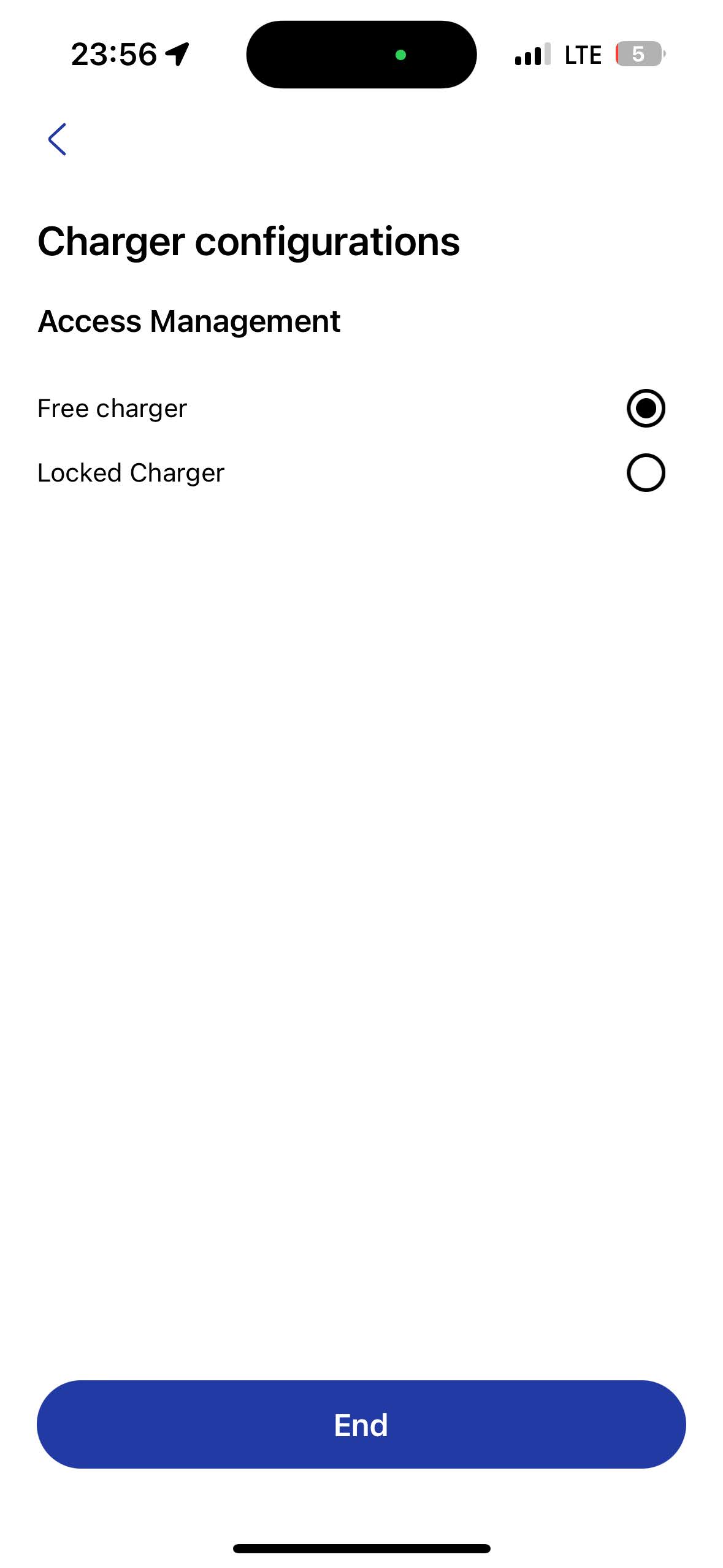

- Configurações do carregador (etapa final)

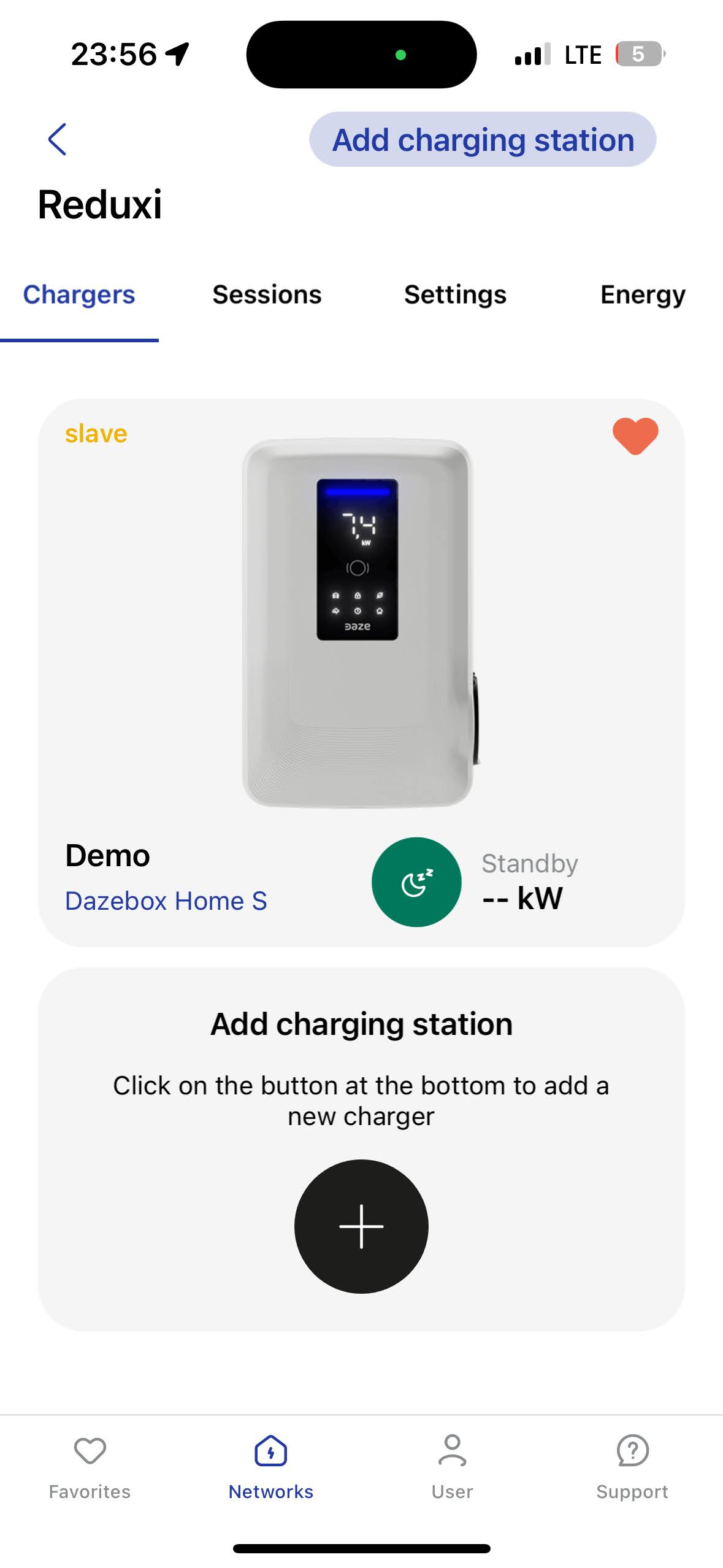

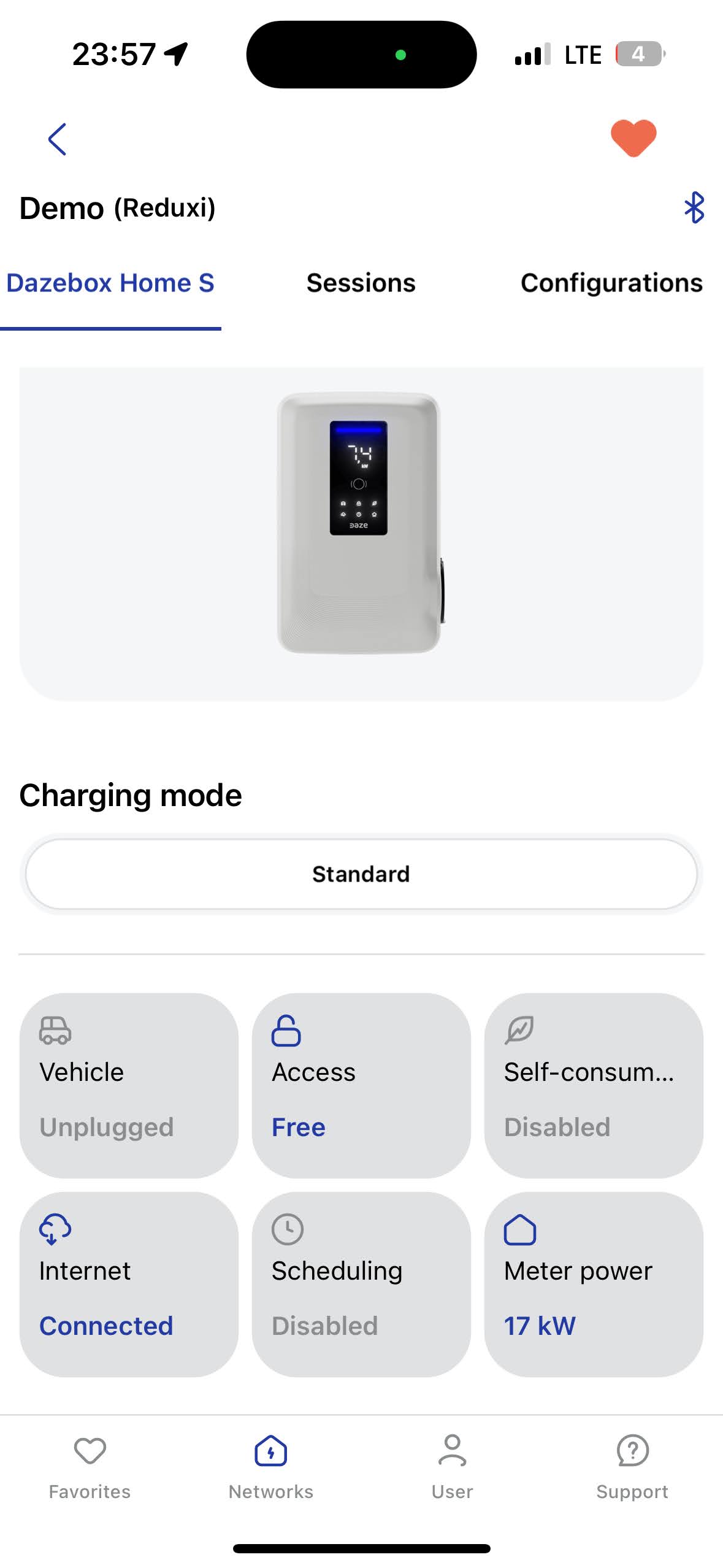

- Menu do carregador (dispositivo adicionado recentemente)

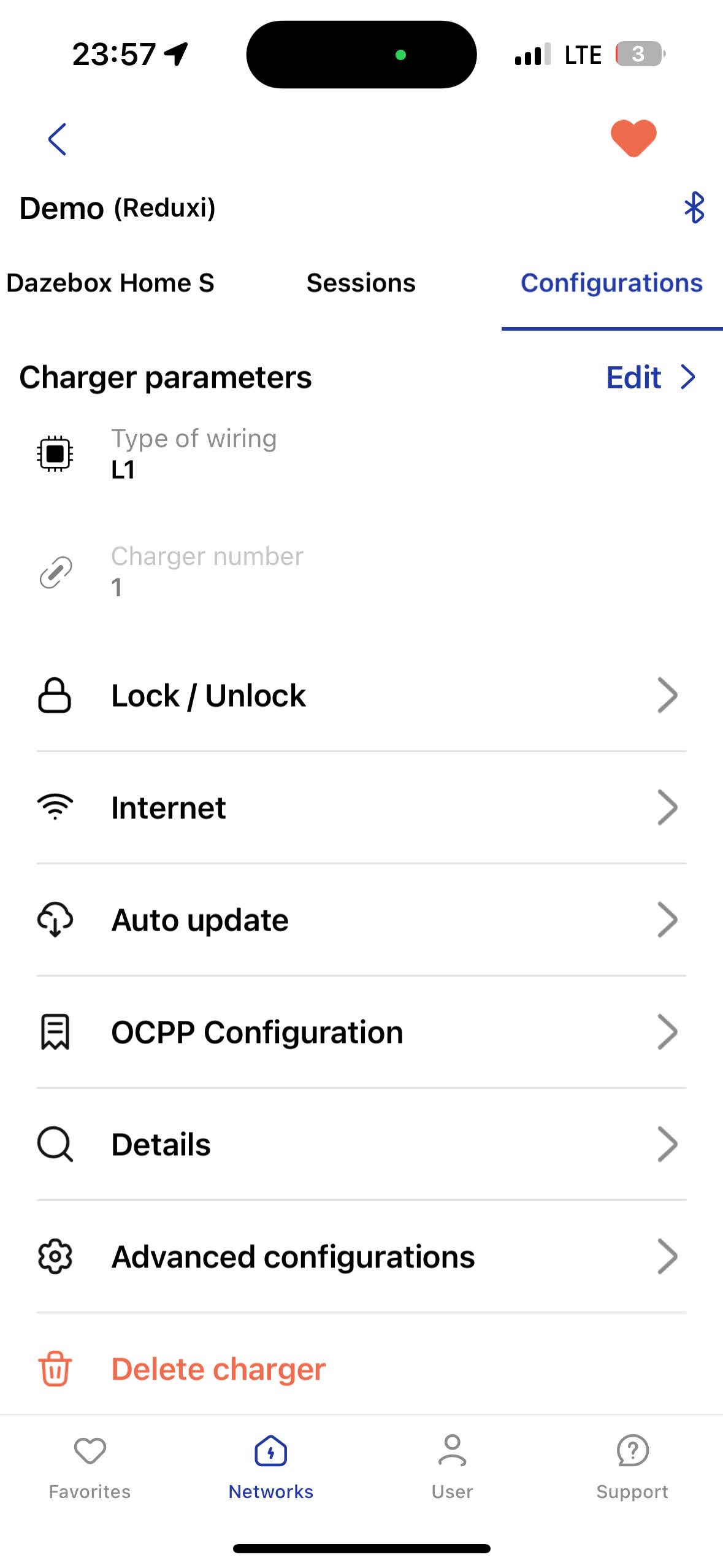

- Parâmetros do carregador (configurações extras)
2.2 Obtenha o IP do carregador Daze
O aplicativo DAZE não fornece informações diretas sobre o endereço IP, então ele deve ser obtido do roteador local.
Uma opção para obter o endereço IP do roteador e do carregador DAZE é com o Advanced IP Scanner.
Depois que o endereço IP do carregador DAZE for obtido, é necessário atribuir um IP estático no lado do roteador para evitar discrepâncias futuras.
3. Comunicação Modbus TCP/IP entre o carregador DAZE e o controlador Reduxi
3.1 Adicionar dispositivo (carregador DAZE)
Primeiro, faça login no configurador local Reduxi e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.
3.2 Selecione o dispositivo que você gostaria de adicionar

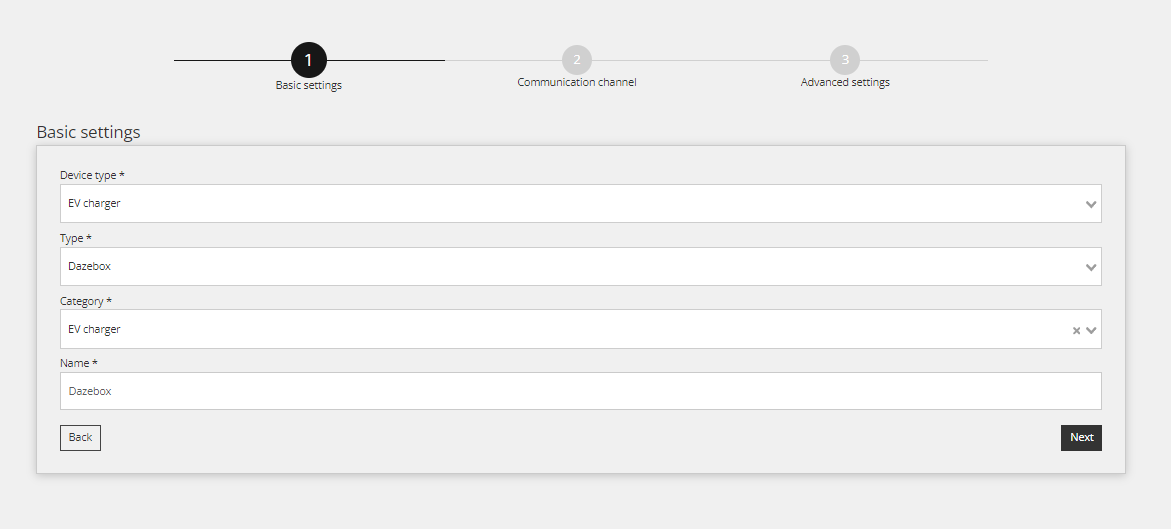

Na primeira etapa, selecione as configurações básicas:
- Selecione o tipo de dispositivo: carregador EV,
- Selecione o tipo: Dazebox,
- e definir o nome.

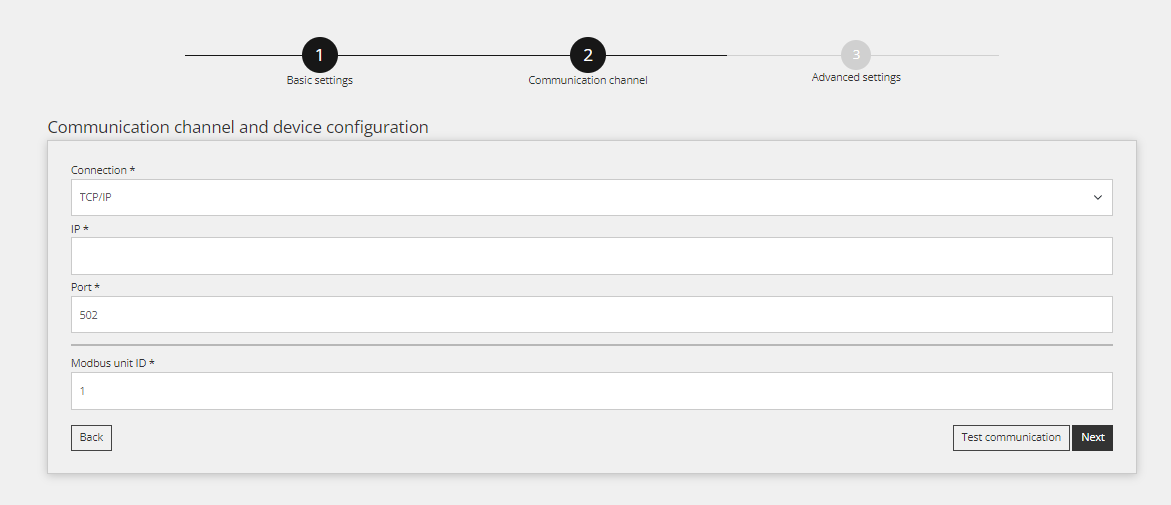

3.3 Configuração do dispositivo para Modbus TCP/IP

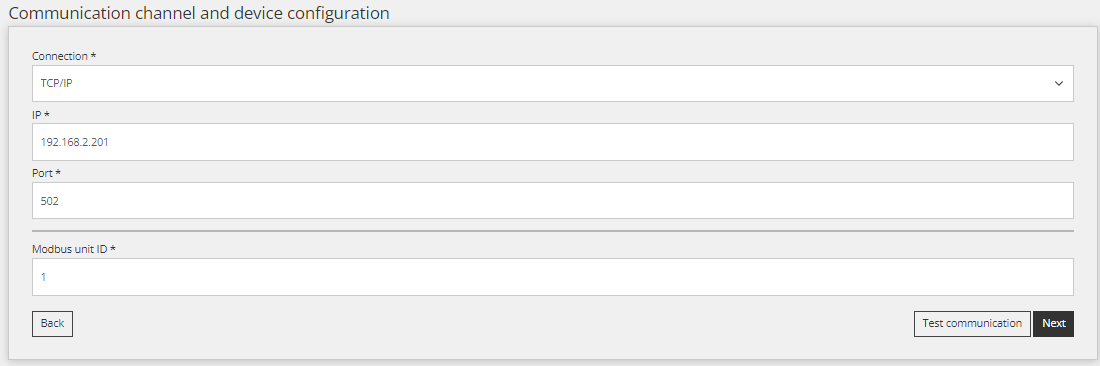

A segunda etapa é usada para o canal de comunicação, para que a comunicação Modbus TCP/IP funcione corretamente. Primeiro, preencha o IP obtido do ponto 2.2 e defina o Modbus ID, que por padrão é definido como 1.
3.4 Teste de comunicação
Para garantir que a comunicação Modbus TCP/IP seja estabelecida, um teste de comunicação pode ser realizado por meio do botão "Testar comunicação", localizado no canto inferior direito, após todos os campos do canal de comunicação.
Há três casos diferentes de resposta de comunicação.

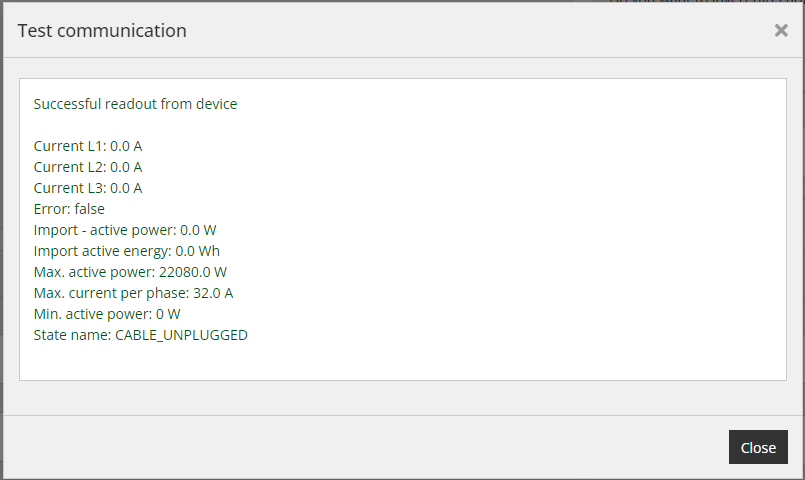

Caso 1: A comunicação está funcionando corretamente lendo:

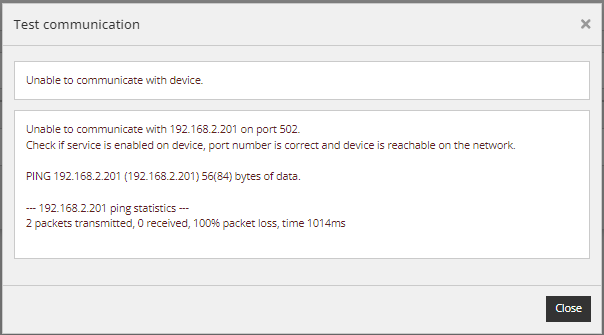

Caso 2: Não é possível comunicar com o dispositivo no IP = 192.168.2.201, o IP do dispositivo é diferente:

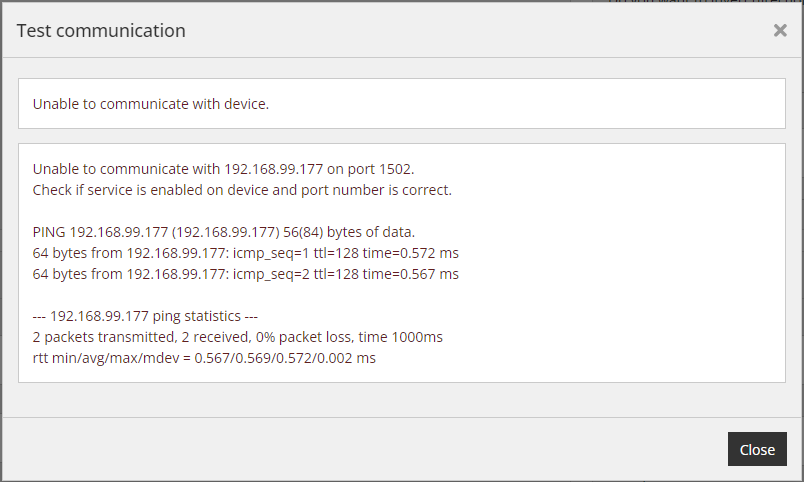

Caso 3: A porta escolhida não está correta, verifique a porta para Modbus TCP/IP:
3.5 Parâmetros padrão
Preencha as configurações avançadas e escolha os parâmetros mostrados na imagem abaixo. As configurações podem variar dependendo das necessidades do local. Quando terminar, clique no botão "Concluído" na tela.
3.6 Leituras do dispositivo
O objetivo deste ponto é mostrar como verificar as leituras do dispositivo. Isso é feito em 'Dispositivo/Última medição'.
Depois que o dispositivo for adicionado com sucesso por meio do configurador, ele poderá ser monitorado por meio do aplicativo de nuvem Reduxi.
