As estratégias Reduxi permitem a execução do DLM em todos os níveis da instalação , garantindo proteção e flexibilidade ao mesmo tempo que contribuem para uma redução significativa de custos.
1. Introdução
Com a crescente necessidade de DLM (gerenciamento dinâmico de carga) multinível, o sistema Reduxi permite, como parte das estratégias, garantir a limitação em todos os níveis da instalação, ou seja, proteger os elementos elétricos de cada alimentação contra danos.
2. Proteção DLM multinível
Alcançar proteção multinível depende inteiramente da instalação específica no local. Para cada novo nível de alimentação/alimentações, uma estratégia personalizada deve ser definida para garantir que todas as condições de segurança para um controle adequado sejam atendidas.
2.1 Exemplo de DLM multinível no sistema Reduxi
Serão apresentados dois exemplos que são os mais comumente utilizados na prática.
2.1.1 Caixa do medidor inteligente da rede principal

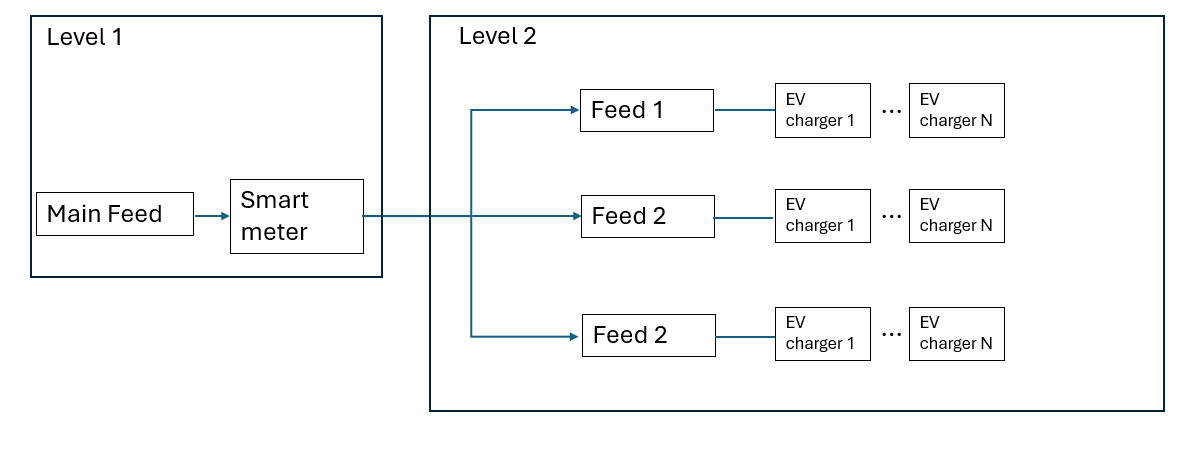

Um exemplo é dado onde os esquemas de instalação de dois níveis são fornecidos abaixo:
Neste exemplo, as medições do medidor inteligente são feitas na alimentação principal, com um único medidor inteligente detectando e medindo o consumo de todo o edifício. Para alimentações secundárias no nível dois, as medições são obtidas (calculadas) diretamente de carregadores de VE individuais, com a soma de energia em cada carregador de VE atuando como um medidor inteligente "virtual" para essa alimentação. Observe (Importante!)que essa abordagem só é válida quando o feed está conectado exclusivamente a carregadores de VE. Caso contrário, as medições serão imprecisas.
Como definir estratégias para este exemplo:
- Primeiramente é preciso definir uma estratégia geral, incluindo o medidor inteligente e todos os carregadores:
No Reduxi Configurator como parte de Estratégias para o controlador Reduxi defina dispositivos controlados (carregadores de EV) e dispositivo de medição (medidor inteligente):

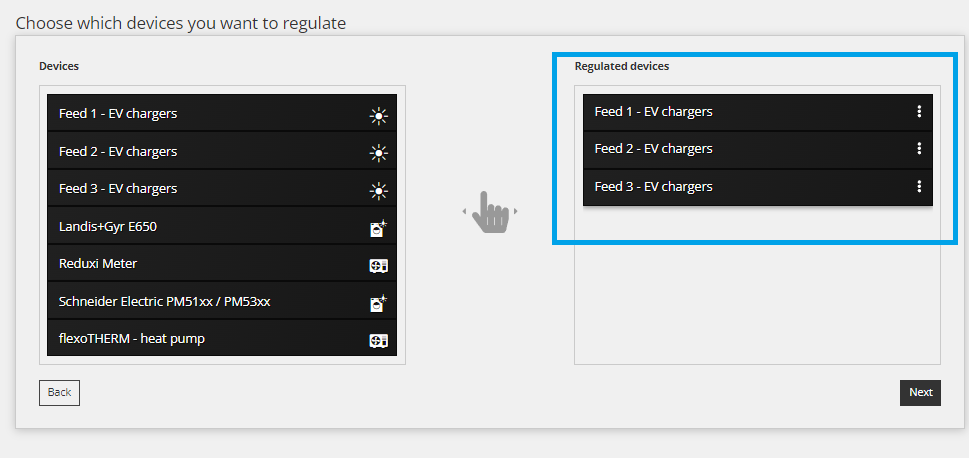

Dispositivo controlado (todos os carregadores de VE):

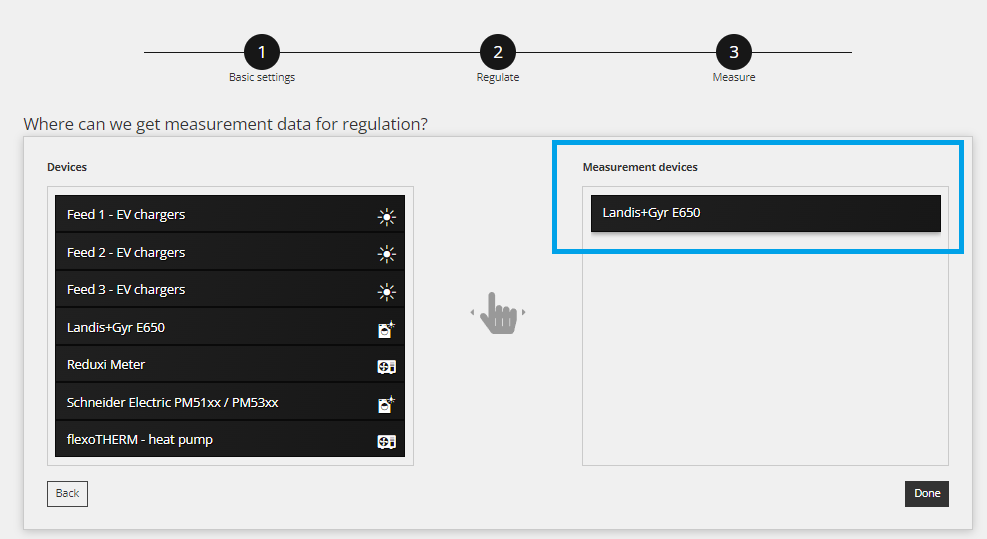

Dispositivo de medição (medidor inteligente):

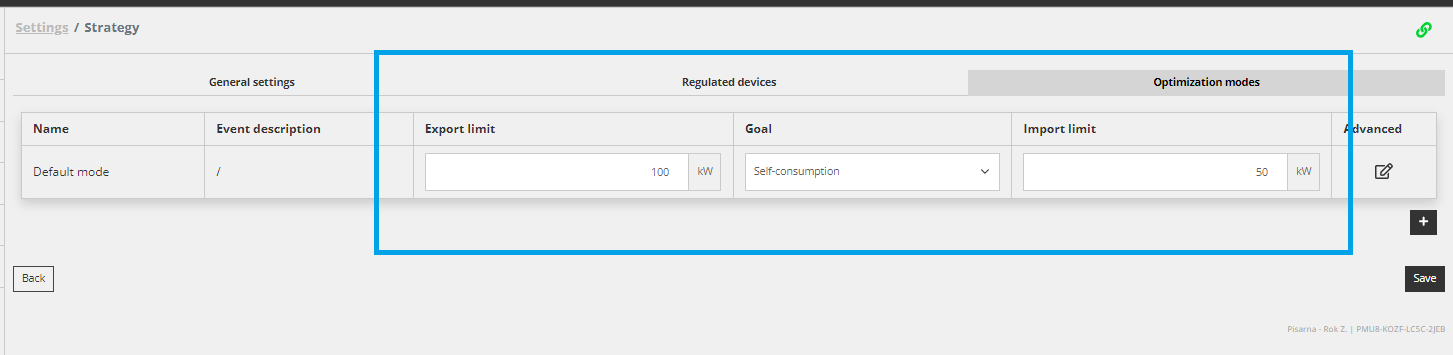

Defina um limite de exportação/importação para a estratégia geral:
Com a definição da estratégia, o caso geral é coberto e o controlador Reduxi calculará o ponto de ajuste para EVs individuais respeitando as principais limitações da grade.
- Em segundo lugar, é necessário definir uma estratégia específica para cada alimentação individual:
No Reduxi Configurator como parte de Estratégias para o controlador Reduxi defina o dispositivo controlado (carregadores de EV da alimentação um) e o dispositivo de medição (carregadores de EV na alimentação um):

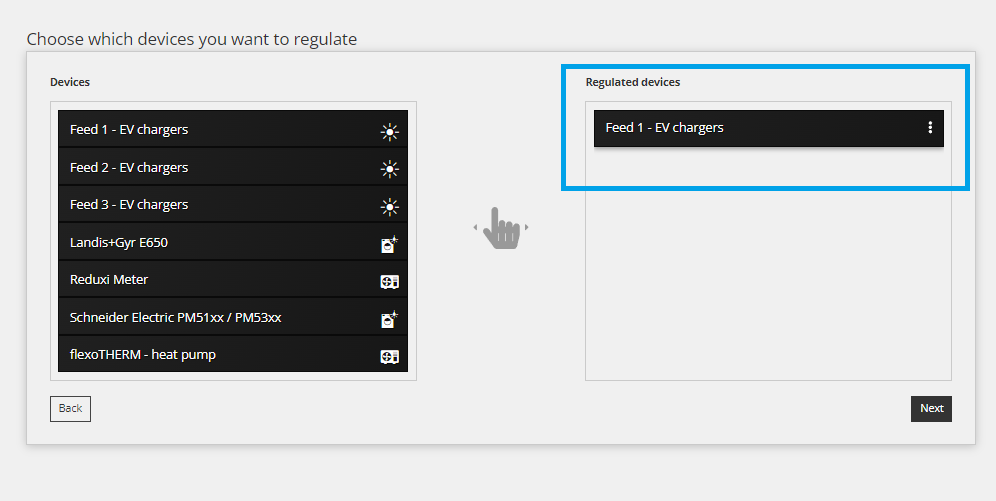

Dispositivo controlado (carregadores EV para alimentação 1):

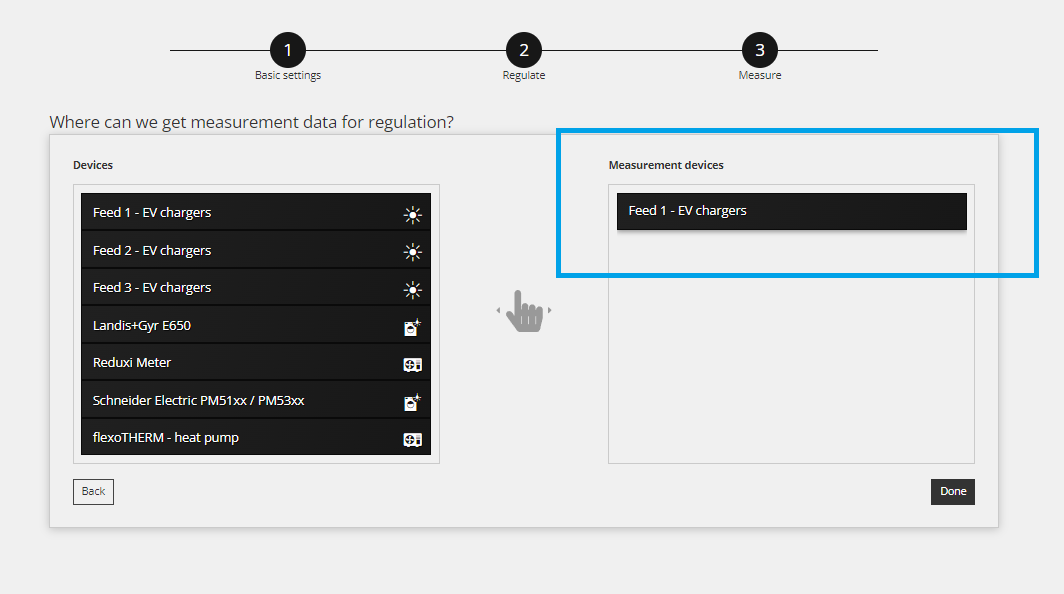

Dispositivo de medição (carregadores EV para alimentação 1):

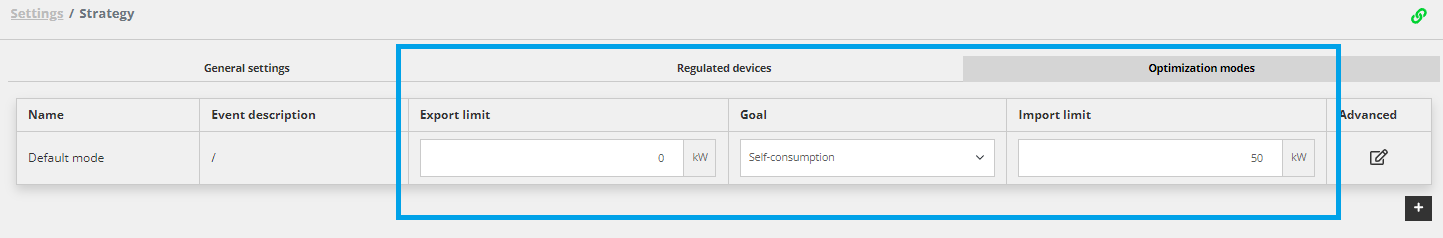

Defina um limite de exportação/importação para a estratégia de feed específica, se necessário:
O mesmo procedimento deve ser aplicado aos feeds 2 e 3, resultando em um total de quatro estratégias definidas. Com isso, o sistema Reduxi terá todas as informações necessárias para executar o DLM com segurança. Observe que, para cada carregador de VE, o controlador Reduxi calculará em tempo real dois pontos de ajuste, derivados da estratégia individual que inclui o respectivo carregador de VE. O controlador Reduxi sempre adotará o ponto de ajuste mais baixo , garantindo proteção máxima.
2.1.2 Caso de medidores inteligentes de nível inferior

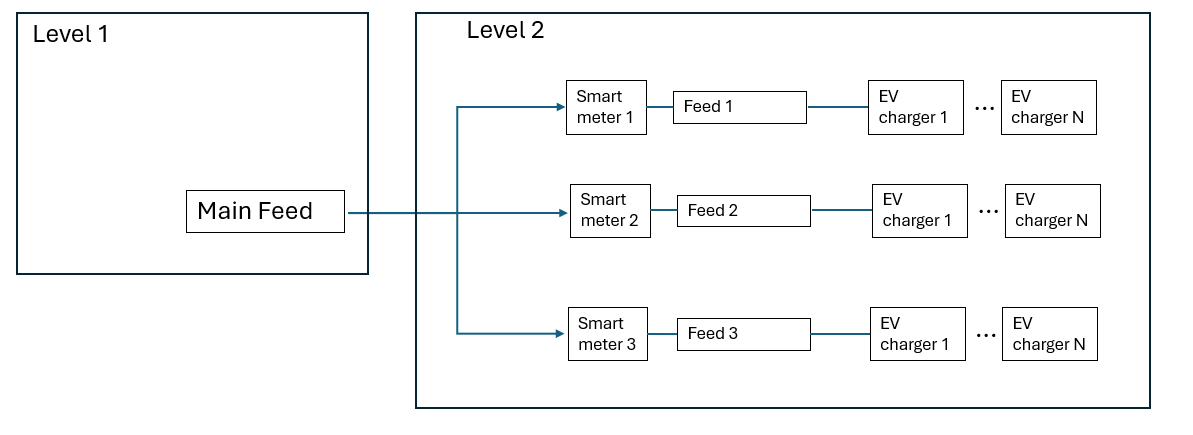

Um exemplo é dado onde os esquemas de instalação de dois níveis são fornecidos abaixo:
Neste exemplo, as medições dos medidores inteligentes são feitas em alimentações de nível inferior, com três medidores inteligentes detectando e medindo o consumo individual de alimentação. Para obter (calcular) as principais medições de alimentação, os consumos de alimentação mais baixos são somados, atuando como um medidor inteligente de grade "virtual".
Como definir estratégias para este exemplo:
- Primeiramente, é preciso definir uma estratégia geral, incluindo um medidor inteligente "virtual", bem como três medidores inteligentes de baixo nível e todos os carregadores de veículos elétricos.
No Reduxi Configurator como parte das Estratégias para o controlador Reduxi defina o dispositivo controlado (todos os carregadores de VE) e o dispositivo de medição (medidor inteligente "virtual"):
Dispositivo controlado (todos os carregadores de VE):

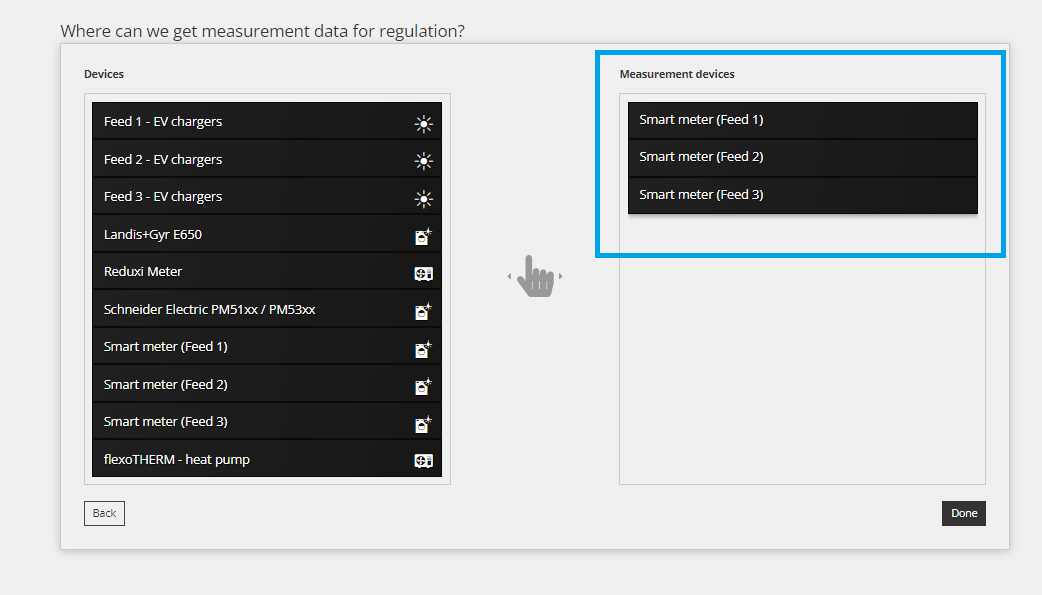

Dispositivo de medição (medidor inteligente virtual):
Defina um limite de exportação/importação para a estratégia geral:
- Em segundo lugar, é necessário definir uma estratégia específica para alimentação individual:
No Reduxi Configurator como parte de Estratégias para o controlador Reduxi defina dispositivos controlados (carregadores de EV da alimentação um) e dispositivos de medição (carregadores de EV na alimentação um):

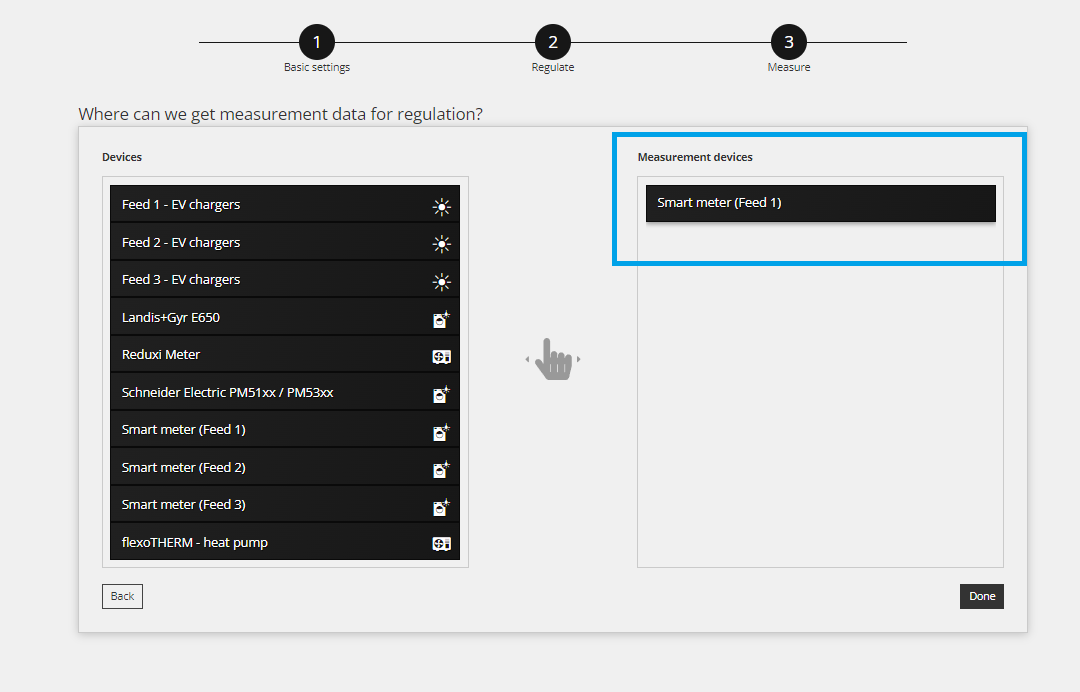

Dispositivo controlado (alimentação de 1 medidor inteligente):
Dispositivo de medição (carregadores EV para alimentação 1):
Defina um limite de exportação/importação para a estratégia de feed específica, se necessário:
O mesmo procedimento deve ser aplicado aos feeds 2 e 3, resultando em um total de quatro estratégias definidas. Com isso, o sistema Reduxi terá todas as informações necessárias para executar o DLM com segurança. Observe que, para cada carregador de VE, o controlador Reduxi calculará em tempo real dois pontos de ajuste, derivados da estratégia individual que inclui o respectivo carregador de VE. O controlador Reduxi sempre adotará o ponto de ajuste mais baixo , garantindo proteção máxima.
Para mais informações, siga o link para Reduxi Configurator.
Para visualização dos dados obtidos do dispositivo é utilizado o aplicativo em nuvem: Reduxi Cloud.
