Os contactos SG regulam a bomba de calor Mitsubishi Ecodan através do Reduxi Gateway, utilizando sinais de saída de relé. Tirando partido das bombas de calor flexíveis, podemos reduzir os custos de eletricidade em 30%.
1. Componentes para estabelecer uma ligação entre o controlador Reduxi e a bomba de calor Mitsubishi Ecodan.
Para estabelecer a ligação entre o controlador Reduxi e a bomba de calor Mitsubishi Ecodan, o utilizador necessita de
- Controlador Reduxi
- Dispositivo Reduxi Gateway com 3x (30:1A) sensores de corrente (CTs)
O dispositivo Reduxi Gateway deve ser primeiro adicionado (ligado) ao controlador Reduxi para ativar os modos de funcionamento da bomba de calor. A ligação pode ser estabelecida sem fios (WLAN) ou com fios através de um cabo UTP (LAN). Pode encontrar mais informações sobre a ligação em the Gateway to Controller connection. O dispositivo Reduxi Gateway inclui também 3x(30:1A) sensores de corrente (transformador) utilizados para medir a corrente eléctrica (ou seja, a potência) para cada fase da bomba de calor. Além disso, são utilizadas duas saídas de relé para gerar sinais para contactos preparados para SG, afectando os modos de funcionamento da bomba de calor.
2. Ligar um dispositivo Reduxi Gateway à rede local da Internet
Uma imagem simbólica de toda a ligação do controlador Reduxi à bomba de calor é apresentada abaixo:
Para mais informações sobre como ligar um dispositivo Reduxi Gateway, siga a hiperligação: Como configurar o Reduxi Gatway.
3. Ligação do relé dos dispositivos Reduxi GW aos contactos SG-ready de uma bomba de calor

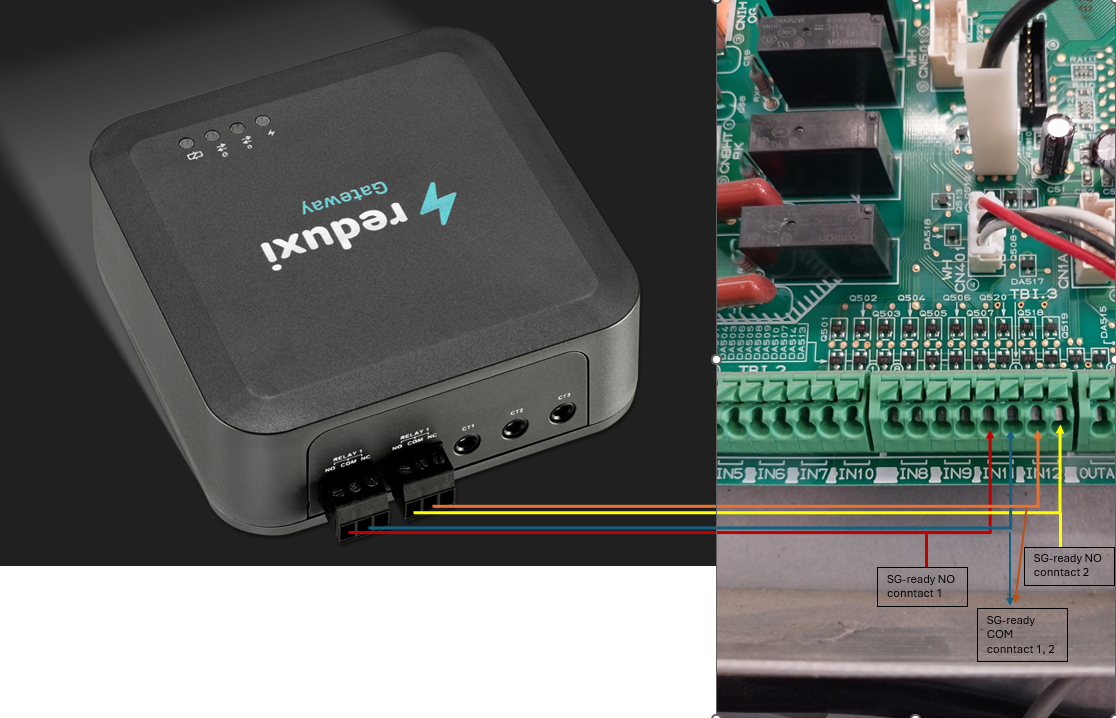

Para ligar fisicamente os relés do dispositivo Reduxi Gateway aos contactos SG-ready da bomba de calor, é essencial determinar a localização exacta dos contactos SG-ready na placa de circuitos da bomba de calor. Como mostra a figura abaixo, as posições precisas dos contactos SG-ready na placa de circuito da bomba de calor Mitsubishi Ecodan são ilustradas, juntamente com as suas ligações exactas ao dispositivo Reduxi Gateway.
Atenção: O dispositivo Reduxi Gateway permite a utilização de saídas de relé como permanentemente fechadas " Normalmente Fechado - NC " ou abertas " Normalmente Aberto - NO ", enquanto que no caso do Mitsubishi Ecodan, utilizamos CONTACTOS NO contactos.

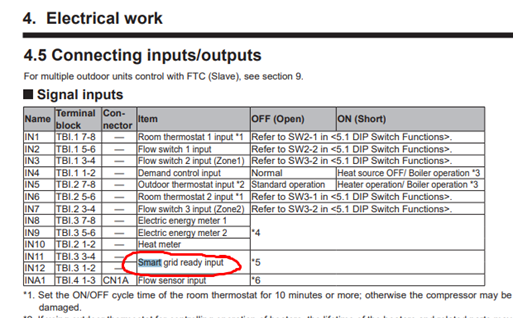

A tabela adicional para a especificação dos contactos preparados para SG:
4. Dispositivo Reduxi Gateway como contador com sensores de corrente
Os sensores de corrente (TCs) estão incluídos no kit com o dispositivo Reduxi Gateway e precisam de ser ligados a três entradas para cada fase, como mostra a figura abaixo.
O sensor de corrente cobre a fase individual (L1, L2, L3) da bomba de calor, imagem abaixo:
5. Adicionar a bomba de calor como um novo dispositivo no configurador Reduxi
Para adicionar uma nova bomba de calor como dispositivo ou para editar uma bomba existente, siga estes passos, detalhados nos pontos individuais abaixo.
5.1 Adicionar um dispositivo
Inicie sessão localmente no no configurador Reduxi no controlador e prima o botão Adicionar dispositivo.
5.2 Selecione o dispositivo que pretende adicionar
No primeiro passo, selecione os parâmetros básicos do dispositivo que pretende adicionar:
- Tipo de dispositivo: HVAC,
- Tipo: Medidor de Redxi
- Nome: Especifique o nome do dispositivo.
5.3 Definições básicas
5.4 Canal de comunicação
A primeira parte da configuração do canal de comunicação é destinada à ligação do dispositivo Reduxi Gateway ao contoller Reduxi. Preencher os campos como indicado na imagem abaixo (preenchidos automaticamente).

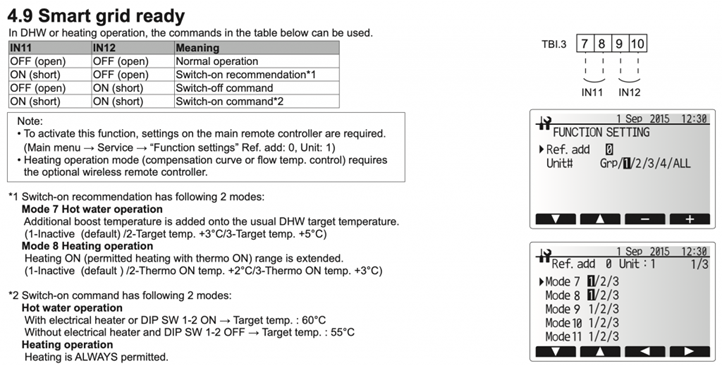

Lógica da combinação de sinais de SG-ready:
A segunda parte do canal de comunicação destina-se às definições actuais dos sensores do dispositivo Reduxi Gateway, onde escolhemos "Auto detect from gateway" para todos os sensores actuais.
| ON (Normal operation) | BOOST (Switch-on command*2) | ECO (Switch-on recommendation*1) | OFF (Switch-on command) |
| Relay 1 / IN11 = OFF | Relay 1 / IN11 = ON | Relay 1 / IN11 = ON | Relay 1 / IN11 = OFF |
| Relay 2 / IN12= OFF | Relay 2 / IN12= ON | Relay 2 / IN12= OFF | Relay 2 / IN12 = ON |

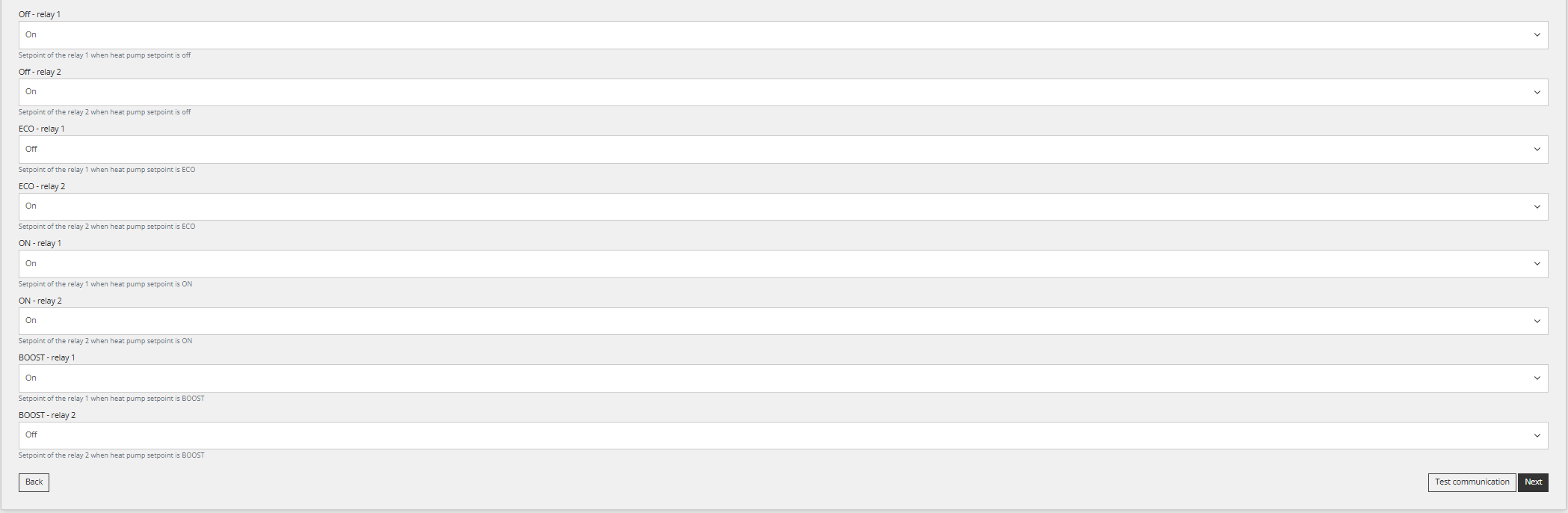

A lógica da combinação de sinais dos relés no dispositivo Reduxi GW:
5.5 Teste de comunicação
O teste de comunicação é efectuado com a ajuda do botão "Testar comunicação", situado no canto inferior direito, após todos os campos de parâmetros do canal de comunicação.
O teste de comunicação pode dar duas respostas:
1. A comunicação está a funcionar corretamente, imagem abaixo:
2. A comunicação não está a funcionar corretamente, como mostra a imagem abaixo:
5.6 Definições avançadas
A definição avançada é arbitrária e depende das necessidades específicas do local onde o controlador Reduxi está instalado. Depois de concluir todas as definições avançadas, prima o botão "Done" (Concluído) no canto inferior direito.
5.7 Últimas medições
Depois de estabelecer com êxito a comunicação com o dispositivo, podemos verificar os valores no dispositivo como um teste adicional. Para tal, basta clicar na seleção de dispositivos no ecrã inicial, onde escolhemos a nova bomba de calor a adicionar na estrutura em árvore.
Se quisermos que o dispositivo seja gerido por uma estratégia, o modo de gestão deve ser definido como "Automático", mas se mudarmos para o modo manual, podemos testar o funcionamento de diferentes estados.
Depois de adicionar o dispositivo com êxito e verificar os valores, o dispositivo pode ser inspeccionado e controlado através da aplicação a aplicação Reduxi.
