Integre o Reduxi com o carregador ABB Terra Wall-Box via Wi-Fi, utilizando o protocolo Modbus TCP/RTU ou OCPP. A flexibilidade do Reduxi permite reduções de custos de até 30%.
1. Instale o aplicativo TerraConfig
1.1 Plataforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 O aplicativo está disponível na Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 O aplicativo está disponível na Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Conecte-se ao aplicativo TerraConfig
2.1 Login/Registro no aplicativo TerraConfig

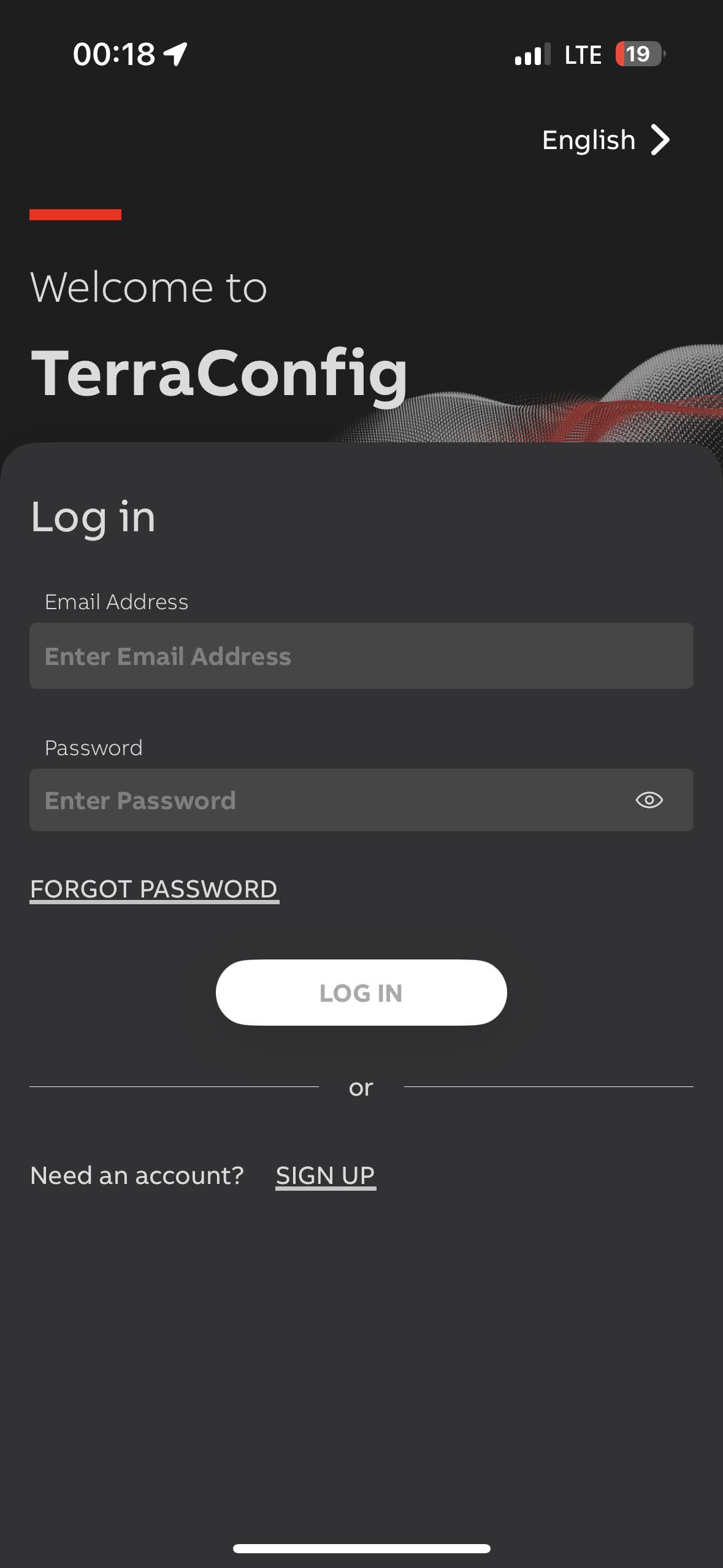

Abra o aplicativo e faça login ou registre uma nova conta clicando no botão "REGISTRAR" e depois faça login.
2.1.1 Configurações do carregador TerraConfig
Após efetuar login, a configuração do aplicativo TerraConfig precisa ser realizada.

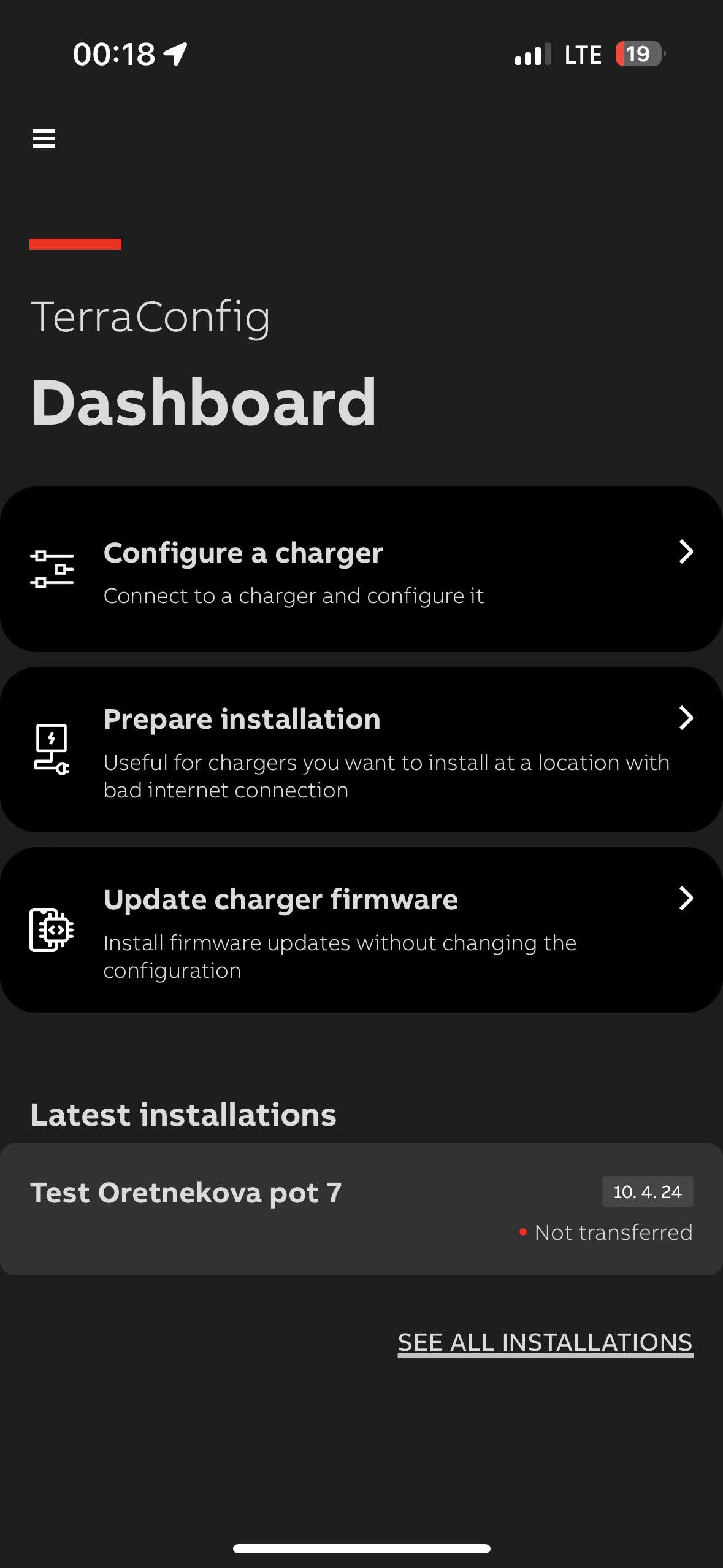

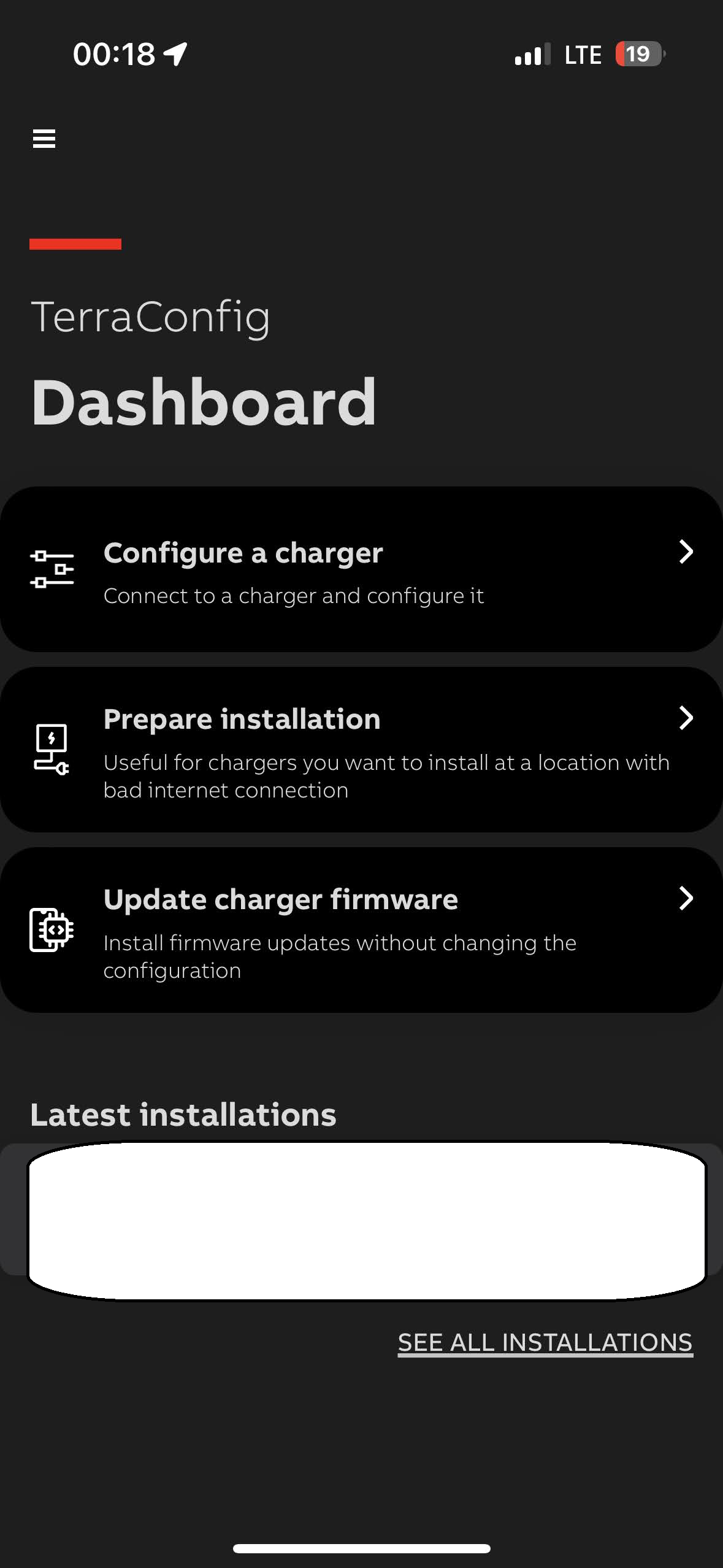

- Painel (clique em Configurar um carregador):
- Conecte ao carregador (dispositivo disponível):
- Preencha as configurações básicas:
2.1.2 Parâmetros do servidor OCPP do carregador TerraConfig

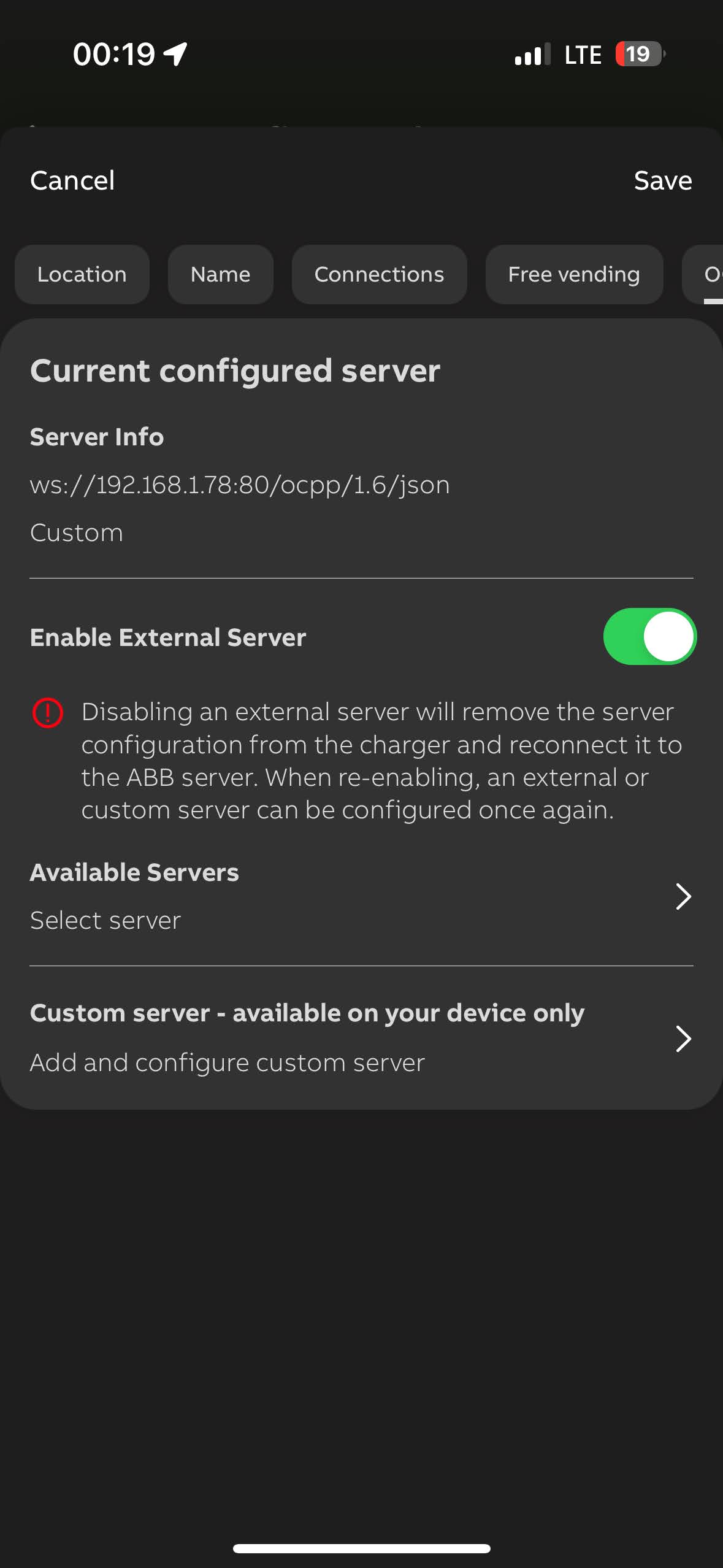

- Habilite o Servidor Externo.
- O servidor de URL OCPP é obtido do controlador Reduxi.

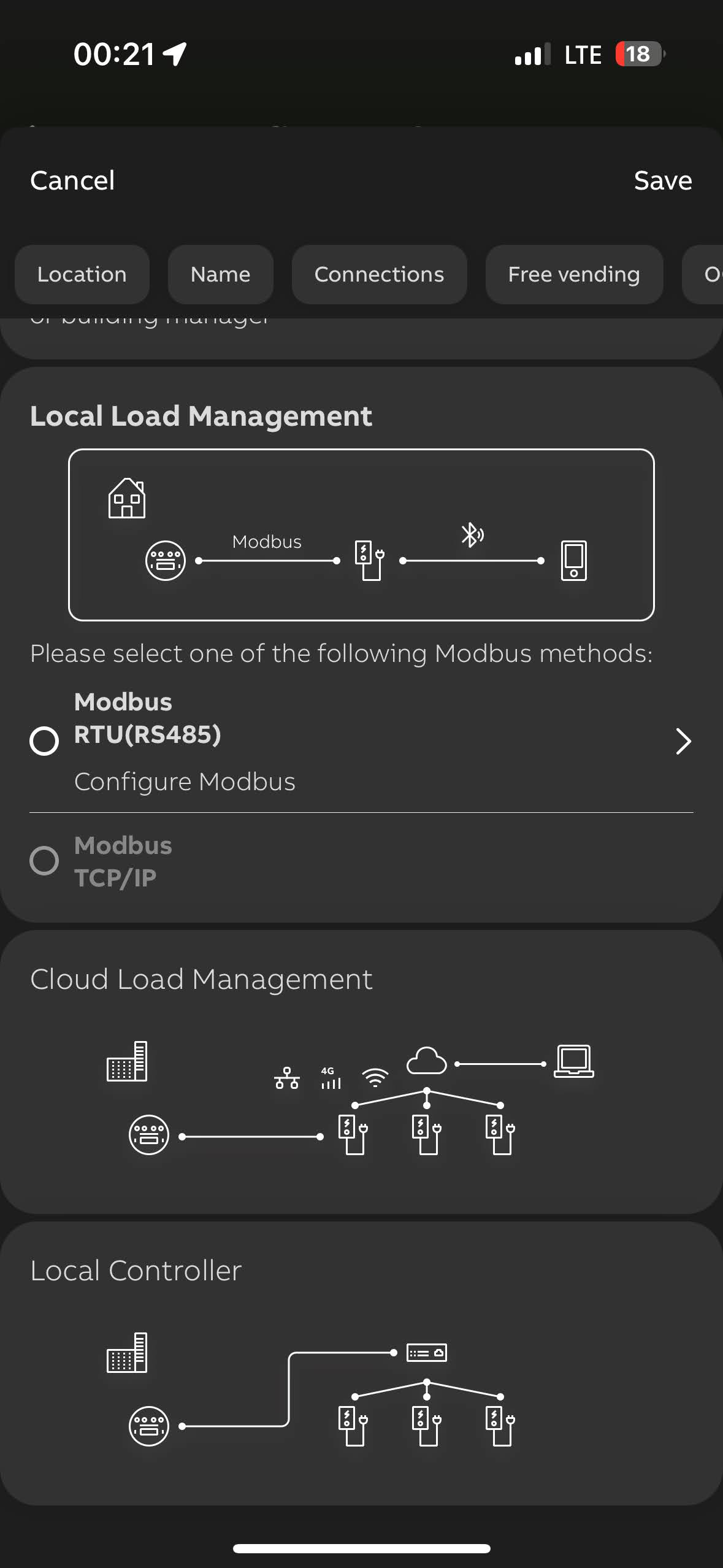

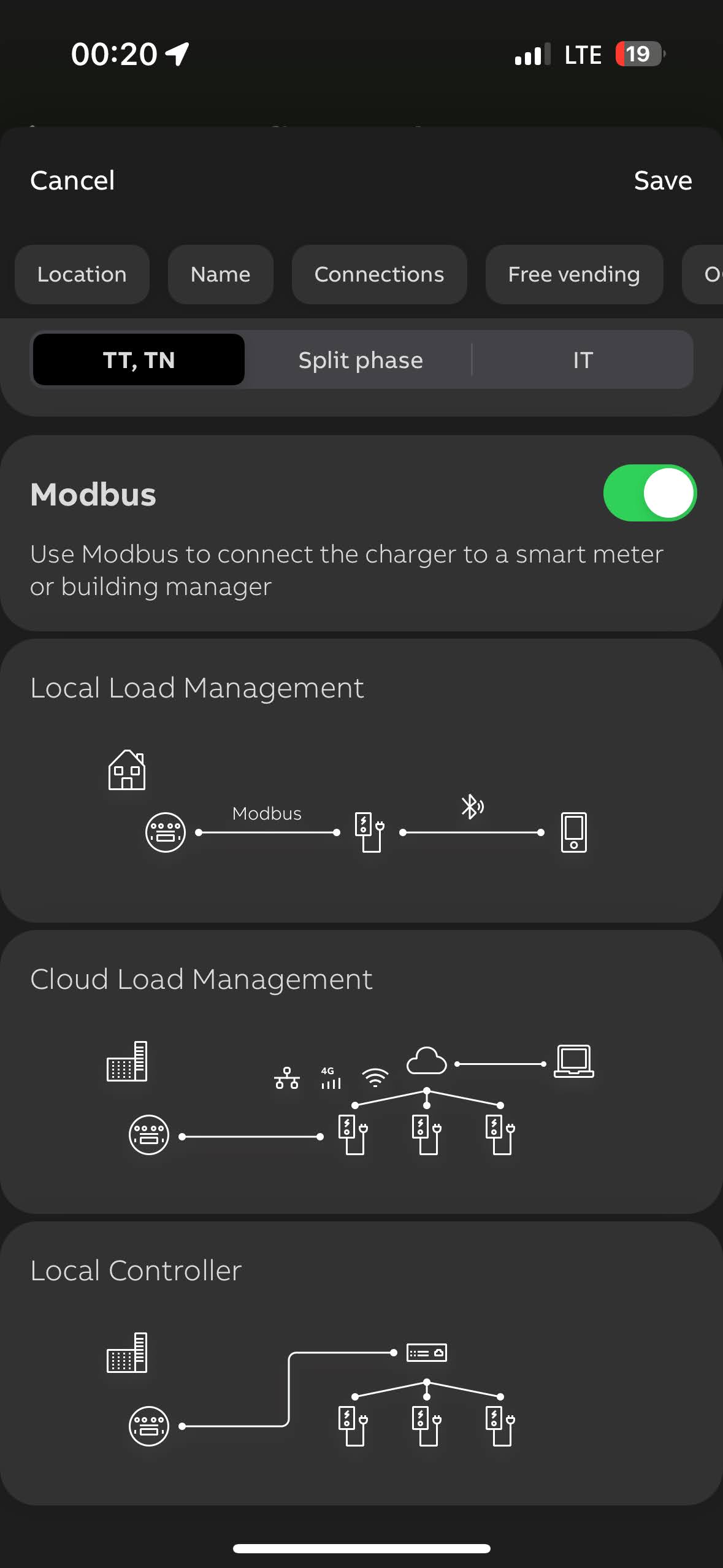

- Preencha os parâmetros de Gerenciamento de Energia (Habilite o Modbus):
2.1.4 Configurações Modbus do carregador TerraConfig
- Escolha o controlador local

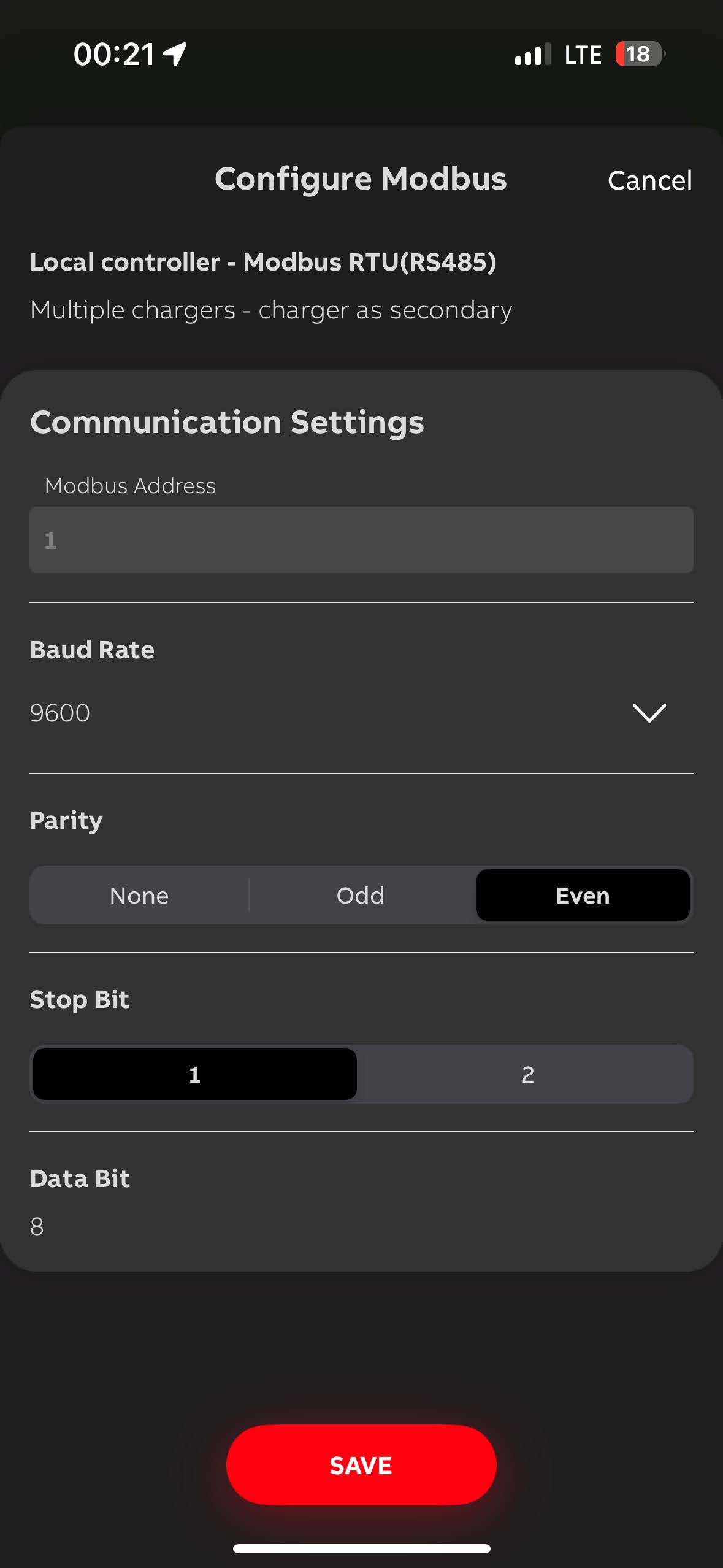

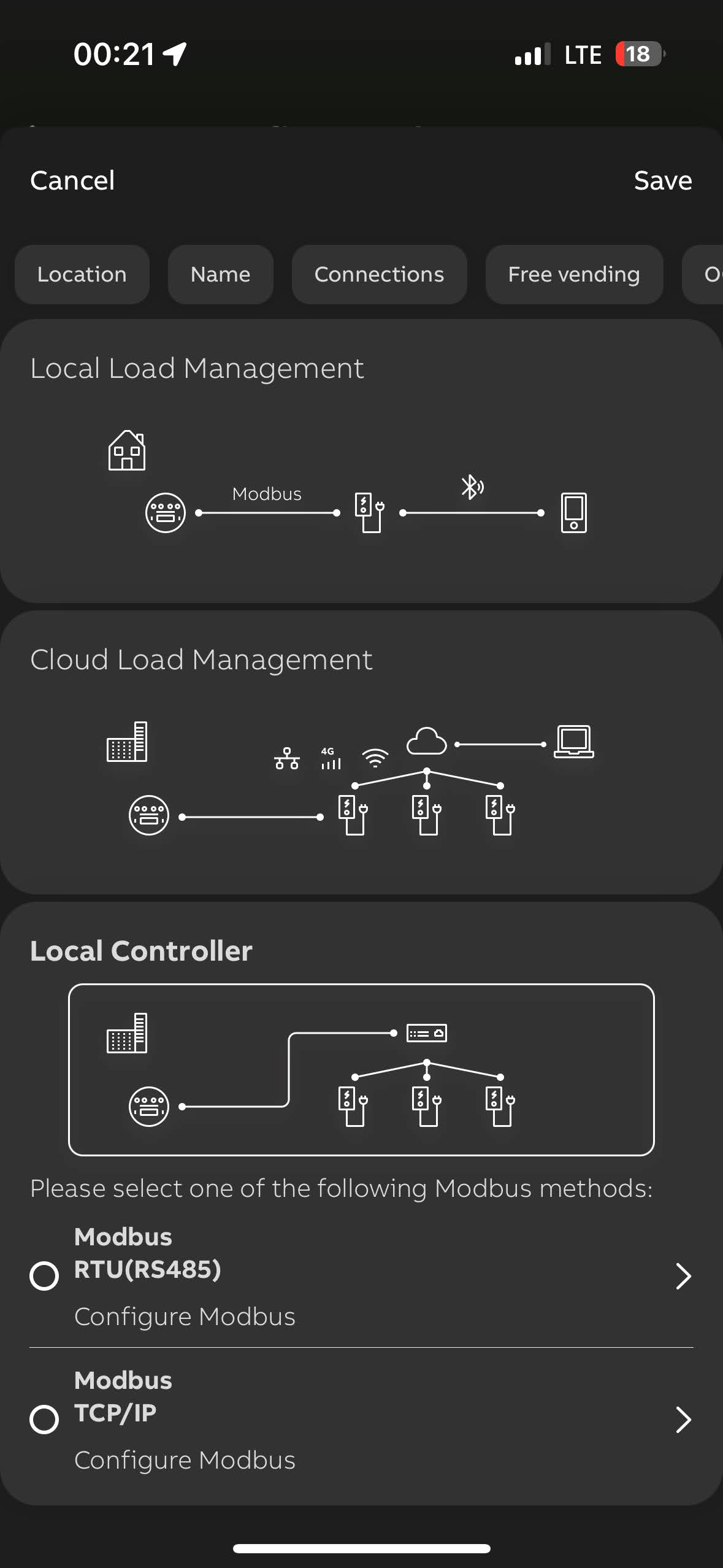

- Configurações Modbus (RTU):
As mesmas configurações devem ser aplicadas no controlador Reduxi para a porta RS485 1 ou 2.

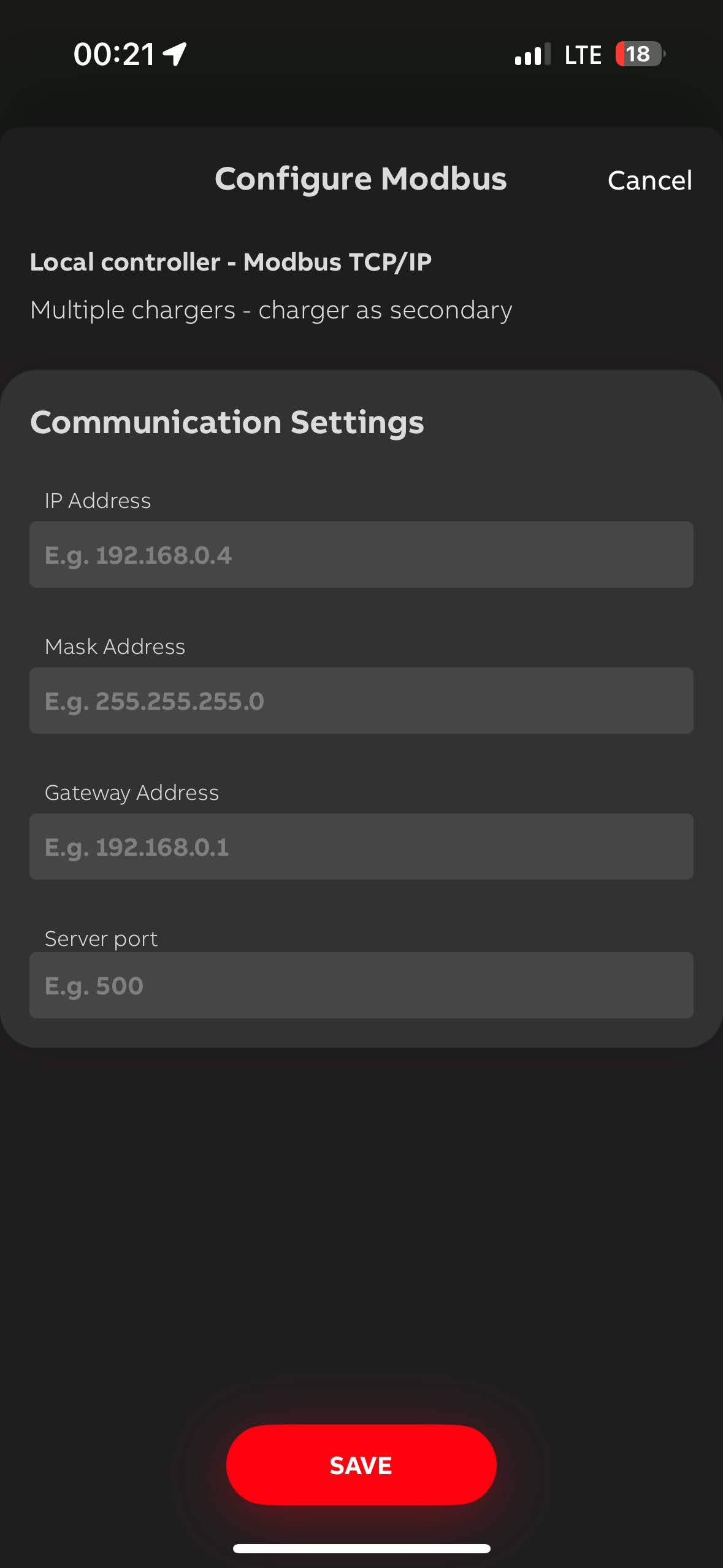

- Definir parâmetro para Modbus TCP/IP, para fins de comunicação com o controlador Reduxi.
2.1.4 Conectar ao Wi-Fi
3. OCPP comunicação entre o carregador ABB Terra AC Wall-box e o controlador Reduxi
3.1 Adicionar dispositivo
Primeiro, faça login no configurador local Reduxi e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.
3.2 Selecione o dispositivo que você gostaria de adicionar
Na primeira etapa, selecione as configurações básicas:
- Selecione o tipo de dispositivo: carregador EV,
- Selecione o tipo: OCPP 1.6 - JSON,
- E defina o nome.
4.3 Configuração do dispositivo para OCPP
A segunda etapa é usada para o canal de comunicação, para que a comunicação OCPP funcione corretamente. Primeiro, preencha o identificador do dispositivo obtido no aplicativo TerraConfig.
Quando o protocolo OCPP JSON 1.6 é utilizado, é necessária a URL do servidor OCPP, gerada pelo controlador Reduxi. A URL pode ser obtida diretamente no canal de comunicação.
O ID do dispositivo (ID OCPP exclusivo) é obtido do carregador (no lado direito do carregador começa com TACW11-4-......) e precisa ser definido no canal de comunicação.
Exemplo de URL: ws://192.168.1.200/ocpp/1.6/json/
4.4 Configurar as configurações do OCPP no TerraConfig
Link para: 2.1.2 Parâmetros do servidor OCPP do carregador de parede ABB Terra
4.5 Teste de comunicação
Para garantir que a comunicação OCPP seja estabelecida, um teste de comunicação pode ser realizado por meio do botão "Testar comunicação", localizado no canto inferior direito, após todos os campos do canal de comunicação.
Há três casos diferentes de resposta de comunicação.
Caso 1: A comunicação está funcionando corretamente.
Caso 2: Não é possível comunicar com o dispositivo 1, o ID do dispositivo não está definido ou é diferente.
Caso 3: Nenhum dispositivo com comunicação OCPP 1.6 foi encontrado.
4. Comunicação Modbus TCP/IP entre o carregador ABB Terra AC Wall-box e o controlador Reduxi
Link para ABB liberalmente para comunicação Modbus do ABB Terra AC Wall-box:
4.1 Adicionar dispositivo (ABB Terra AC Wall-boxcarregador)
Primeiro, faça login no configurador local Reduxi e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.
4.2 Selecione o dispositivo que você gostaria de adicionar
Na primeira etapa, selecione as configurações básicas:
- Selecione o tipo de dispositivo: carregador EV,
- Selecione o tipo: ABB Terra AC Wall-box,
- e definir o nome.
4.3 Configuração do dispositivo para Modbus TCP/IP
A segunda etapa é usada para o canal de comunicação, para que a comunicação Modbus TCP/IP funcione corretamente. Primeiro, preencha o IP obtido do ABB Terra AC wall-box e defina o ID do Modbus, que por padrão é definido como 1.
4.4 Teste de comunicação
Para garantir que a comunicação Modbus TCP/IP seja estabelecida, um teste de comunicação pode ser realizado por meio do botão "Testar comunicação", localizado no canto inferior direito, após todos os campos do canal de comunicação.
Exemplo de IP: 192.168.2.201
Há três casos diferentes de resposta de comunicação.
Caso 1: A comunicação está funcionando corretamente lendo:
Caso 2: Não é possível comunicar com o dispositivo no IP = 192.168.2.201, o IP do dispositivo é diferente:
Caso 3: A porta escolhida não está correta, verifique a porta para Modbus TCP/IP:
4.5 Parâmetros padrão
Preencha as configurações avançadas e escolha os parâmetros mostrados na imagem abaixo. As configurações podem variar dependendo das necessidades do local. Quando terminar, clique no botão "Concluído" na tela.
5.1 Leituras do dispositivo para OCPP ou Modbus TCP/IP
O objetivo deste ponto é mostrar como verificar as leituras do dispositivo. Isso é feito em 'Dispositivo/Última medição'.
Depois que o dispositivo for adicionado com sucesso por meio do configurador, ele poderá ser monitorado por meio do aplicativo de nuvem Reduxi.
