Integrar o Reduxi com o carregador AXIbox 11K via Wi-Fi, utilizando o protocolo OCPP. A flexibilidade do Reduxi permite reduções de custos até 30%.

1. Aplicação Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 A aplicação está disponível na Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 A aplicação está disponível na Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Ligação àaplicação Evchargo

2.1 Login/Registo na aplicação Evchargo

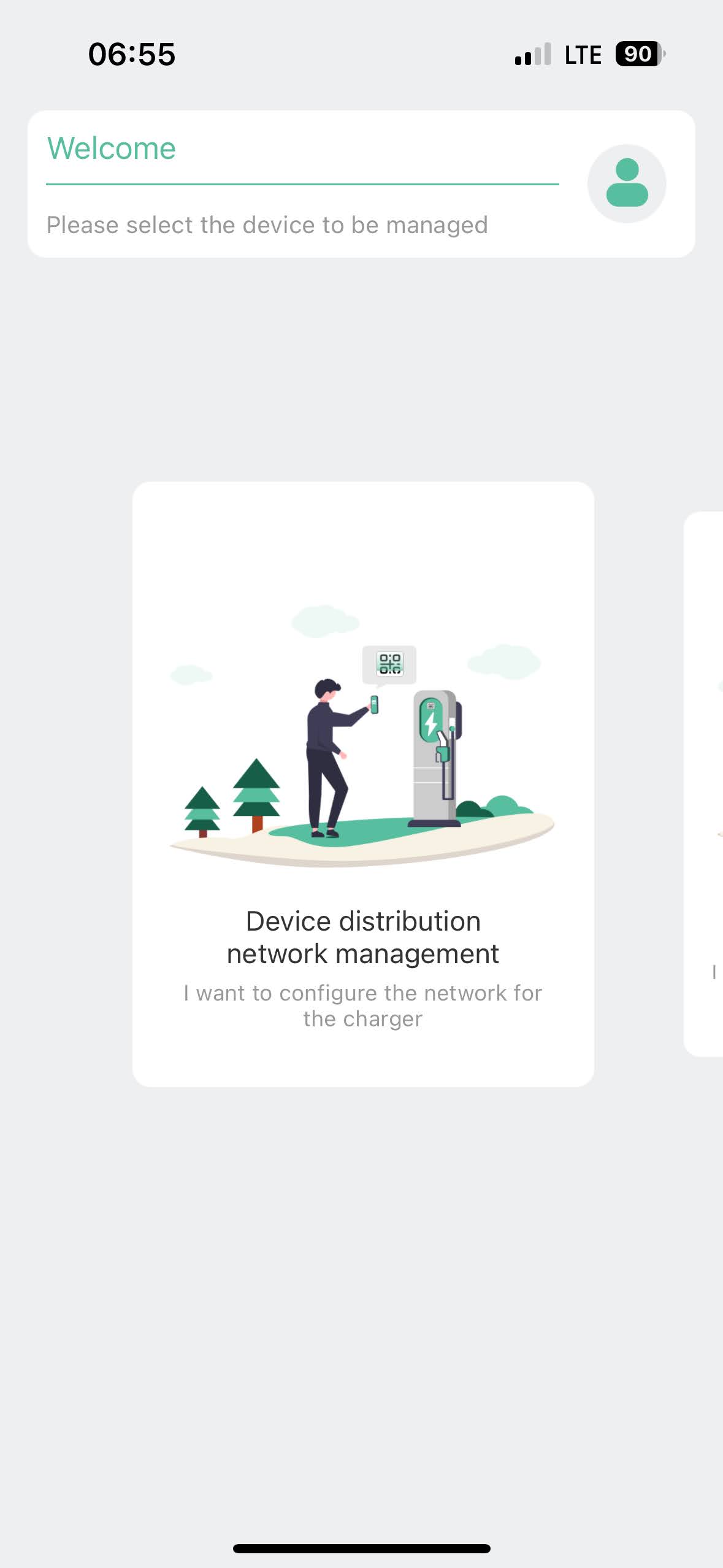

Abra a aplicação e inicie sessão ou registe uma nova conta. A página inicial ("Página de boas-vindas") é apresentada abaixo.

2.1.1 Aplicação Evchargo para as definições do carregador

Uma vez iniciada a sessão, deve ser efectuada a configuração do carregador EV na aplicação Evchargo.

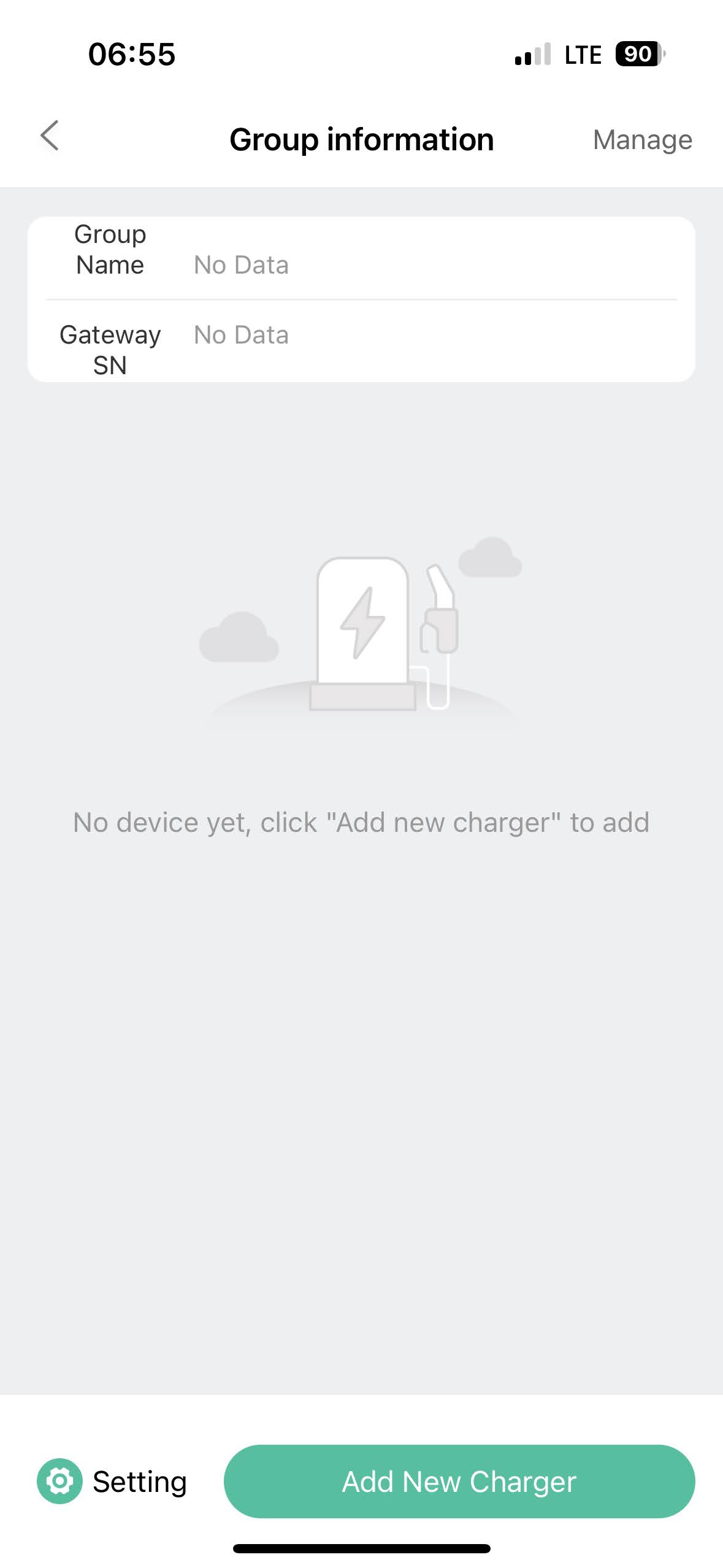

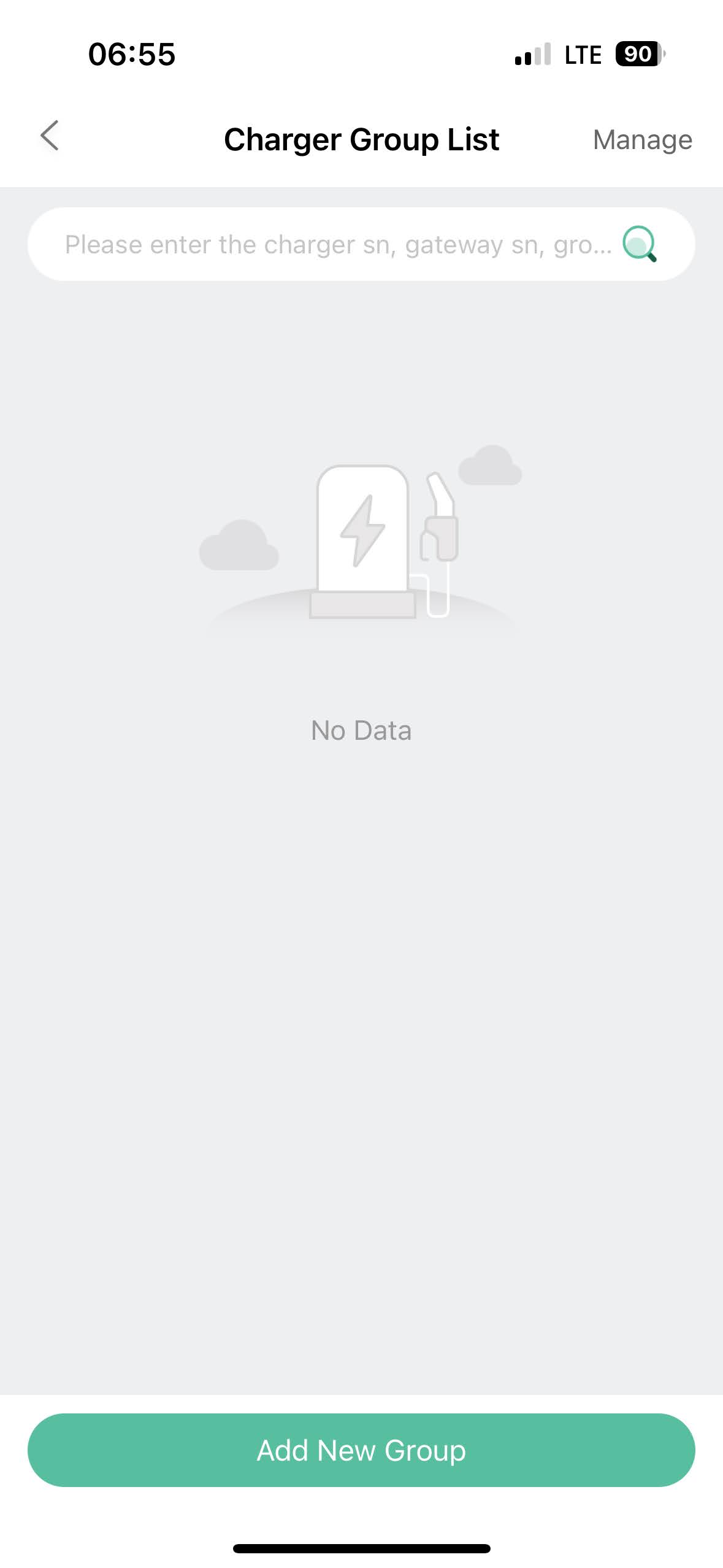

Adicionar novo grupo:

Adicionar novo carregador:

Utilize a leitura por Bluetooth e selecione o dispositivo:

Adicionar o dispositivo:

Ligar à rede Wifi:

Uma vez ligado à rede Wifi, clique no botão "Definições", em baixo à esquerda:

Clique no botão de informações do servidor:

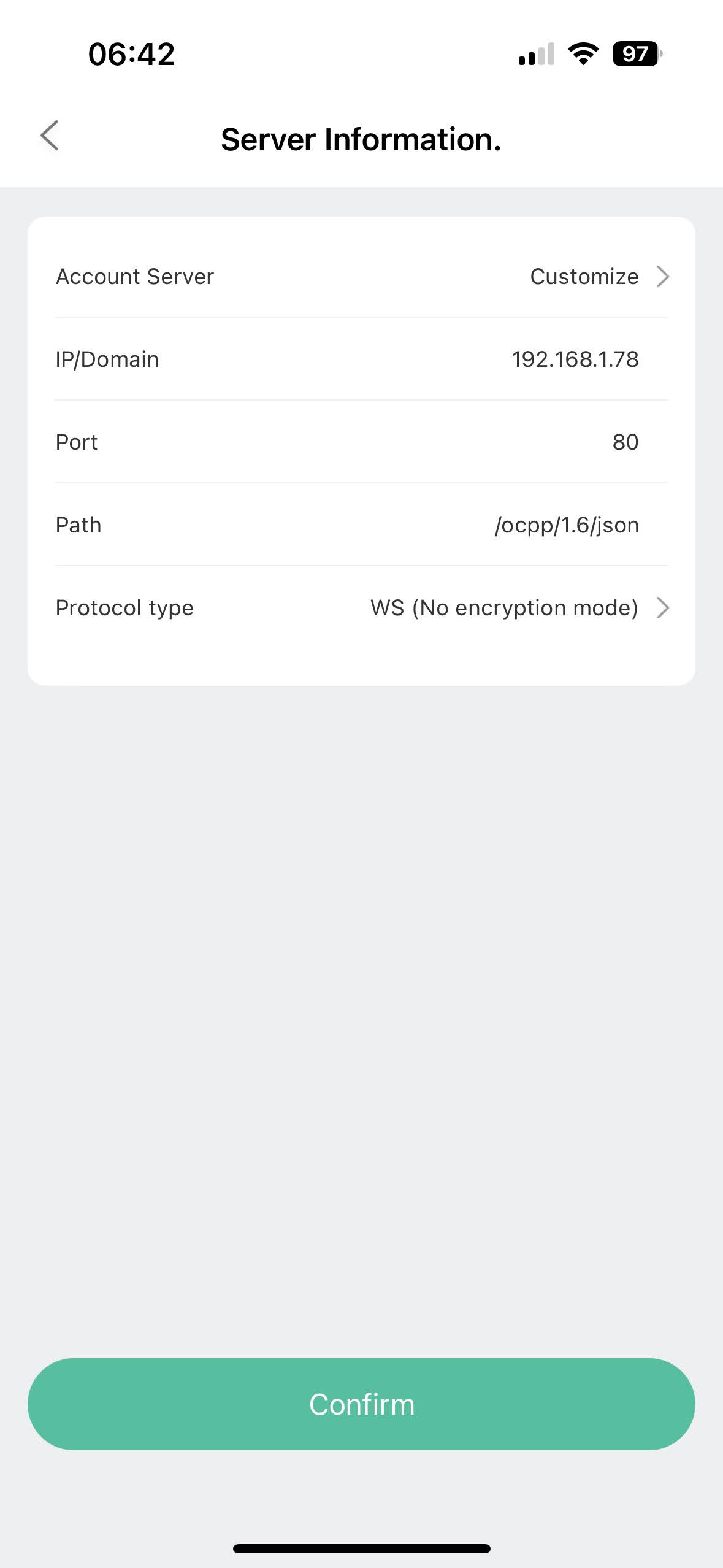

Preencha as informações do servidor como indicado abaixo:

O URL do servidor OCPP é obtido a partir do controlador Reduxi.

Exemplo de URL = ws://192.168.1.78/ocpp/1.6/json/

Tipo de protocolo = WS

IP/Domínio = 192.168.1.78

Porta = 80 (para o protocolo WS)

Caminho = /ocpp/1.6/json/

O último passo é a página inicial do carregador de VE ligado:

3. Comunicação OCPP entre o carregador AXIbox 11K e o controlador Reduxi

3.1 Adicionar dispositivo

Primeiro, aceda ao configurador Reduxi local e adicione um novo dispositivo clicando no botão "Adicionar dispositivo".

3.2 Selecione o dispositivo que pretende adicionar

No primeiro passo, selecione as definições básicas:

Selecionar o tipo de dispositivo: Carregador EV,
Selecionar tipo: OCPP 1.6 - JSON,
Nomear o dispositivo.

3.3 Configuração do dispositivo para OCPP

O segundo passo é utilizado para o canal de comunicação, para que a comunicação OCPP funcione corretamente. Em primeiro lugar, preencher o identificador do dispositivo (SN da AXIbox 11K) obtido a partir da aplicação Evchargo, que deve ser definido no canal de comunicação.

Quando o protocolo OCPP JSON 1.6 é utilizado, o URL OCPP do servidor é necessário e gerado pelo controlador Reduxi. O URL pode ser obtido diretamente no canal de comunicação.

Exemplo de URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Comunicação de teste

Para garantir que a comunicação OCPP é estabelecida, pode ser efectuado um teste de comunicação através do botão "Testar comunicação" situado no canto inferior direito, após todos os campos do canal de comunicação.
