A ligação entre Reduxi e GL charge LiteBox pode executar o DLMS para proteger a instalação.

1. Logótipo

2. Ligar o GL Charge LiteBox ao PC

2.1 Ligação entre o PC e o carregador

Ambos os dispositivos têm de estar na mesma rede para configurar o GL Charge Litebox. Uma vez cumprido este critério, o utilizador pode ligar-se à interface do navegador do carregador no navegador preferido.

Procedimento:

Colar/escrever o IP e adicionar a porta 8080 do carregador no seu browser (exemplo: 10.150.1.104:8080)
Iniciar sessão com, Nome de utilizador: admin, Palavra-passe:glc999

2.2.1 Interface do navegador (Configuração do carregador)

Passos para as definições corretas:

Modo de carregador, definido para 1 = APP.
Defina a ID do carregador para o valor preferido (exemplo: 1234).
Escreva/cole o URL do servidor do controlador Reduxi (ver 3.3 Configuração do dispositivo para OCPP).
Eliminar chave de autenticação.

3. Comunicação OCPP entre a LiteBox de carregamento GL e o controlador Reduxi

3.1 Adicionar dispositivo

Primeiro, aceda ao configurador Reduxi local e adicione um novo dispositivo clicando no botão "Adicionar dispositivo".

3.2 Selecione o dispositivo que pretende adicionar

No primeiro passo, selecione as definições básicas:

Selecionar o tipo de dispositivo: Carregador EV,
Selecionar tipo: OCPP 1.6 - JSON,
Nomear o dispositivo.

3.3 Configuração do dispositivo para OCPP

O segundo passo é utilizado para o canal de comunicação, para que a comunicação OCPP funcione corretamente. Em primeiro lugar, preencha o identificador do dispositivo(Set charger ID 2.2.1) obtido a partir do browser, que deve ser colado no primeiro campo do canal de comunicação.

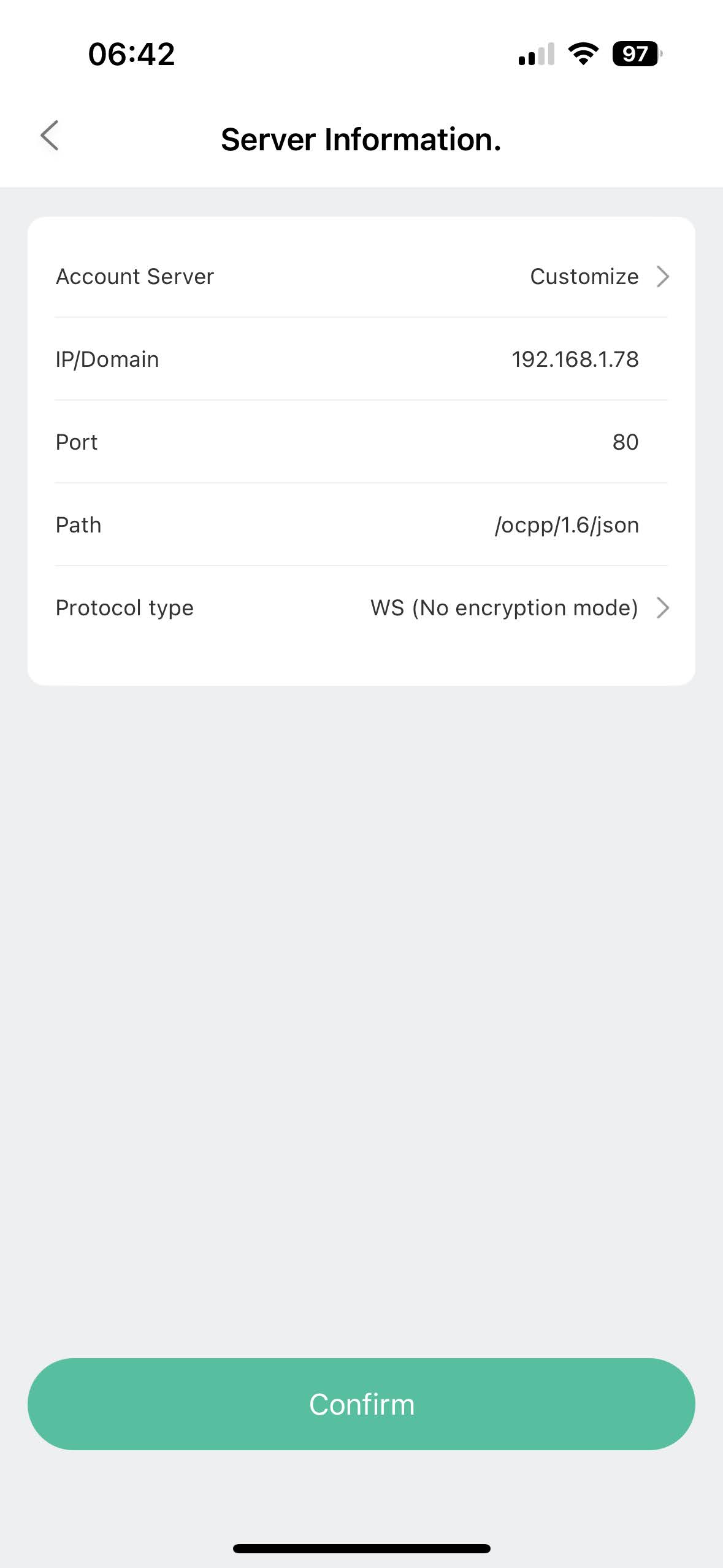

Quando o protocolo OCPP JSON 1.6 é utilizado, o URL OCPP do servidor é necessário e gerado pelo controlador Reduxi. O URL pode ser obtido diretamente no canal de comunicação.

Exemplo de URL: ws://10.150.120/ocpp/1.6/json/

3.4 Comunicação de teste

Para garantir que a comunicação OCPP é estabelecida, pode ser efectuado um teste de comunicação através do botão "Testar comunicação" situado no canto inferior direito, após todos os campos do canal de comunicação.
