A ligação entre o Reduxi e o GL Charge GlowBox pode executar o DLM para proteger a instalação.

1. Logótipo

2. Ligar a GL Charge GlowBox ao Reduxi com Modbus RTU

2.1 Ligação física entre o controlador Reduxi e a GL Charge GlowBox

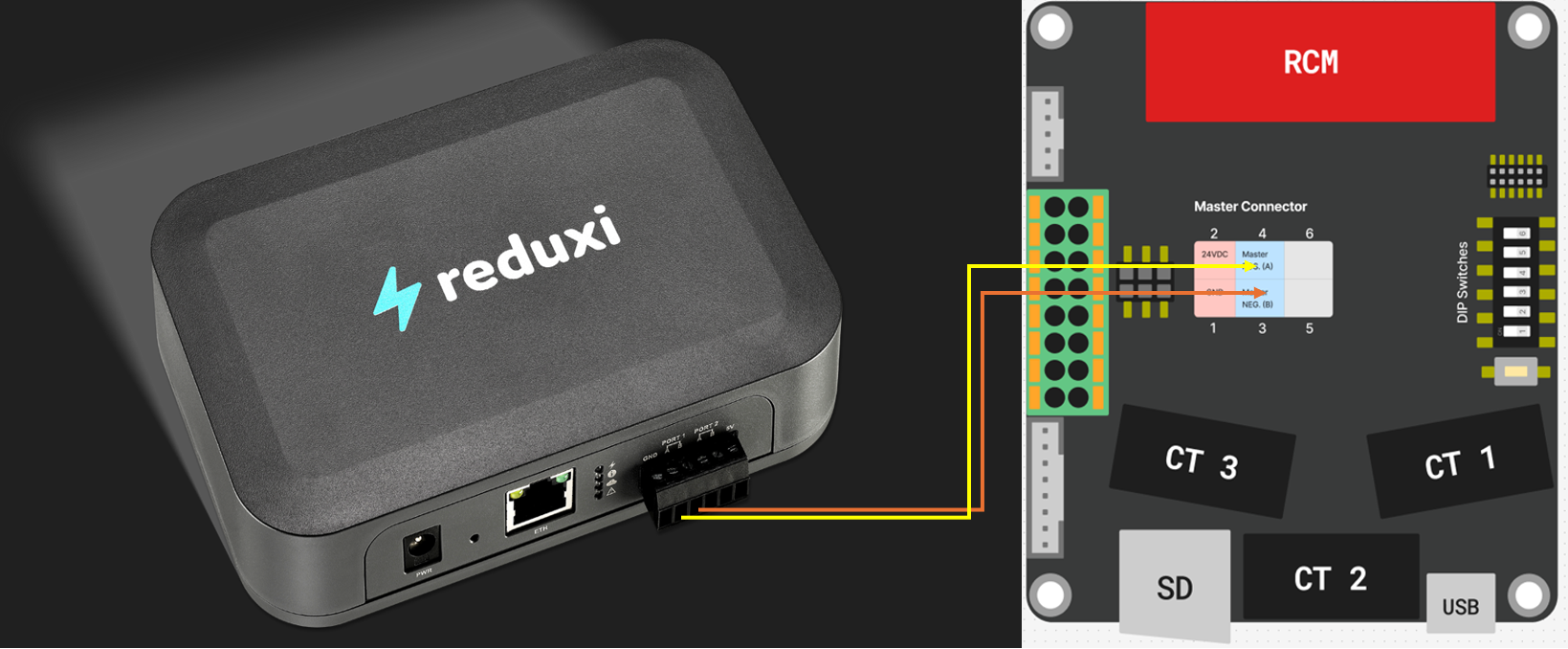

Para o Modbus RTU, é necessário estabelecer uma ligação física, como indicado na figura abaixo:

Para Modbus RTU, os primeiros 4 dos 6 interruptores dip têm de ser colocados em OFF, os interruptores dip 5 e 6 são utilizados para definir os endereços dos escravos.

Exemplo:

Interruptores Dip (1,2,3,4) = OFF
Interruptores Dip (5,6) = OFF e OFF--> endereço 1

3. Comunicação Modbus RTUentre o GL Charge Glowbox e o controlador Reduxi

3.1 Adicionar dispositivo

Primeiro, aceda ao configurador Reduxi local e adicione um novo dispositivo clicando no botão "Adicionar dispositivo".

3.2 Selecione o dispositivo que pretende adicionar

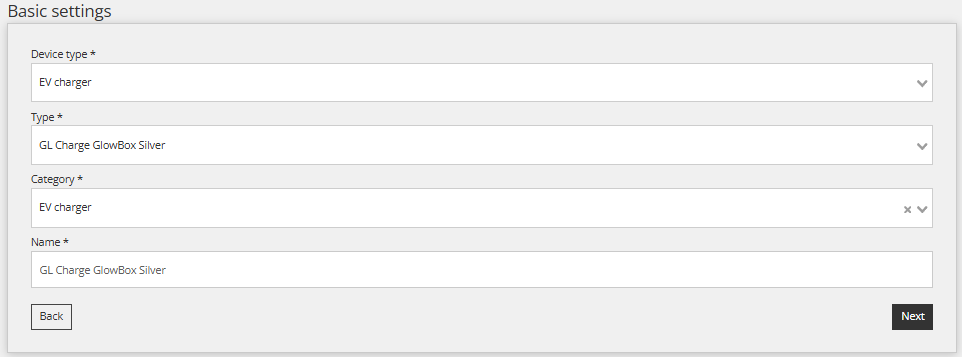

No primeiro passo, selecione as definições básicas:

• Selecionar o tipo de dispositivo: Carregador EV,
• Selecionar o tipo: GL Charge GlowBox Prata
• Nomear o dispositivo.

3.3 Configuração do dispositivo para o canal de comunicação Modbus RTU

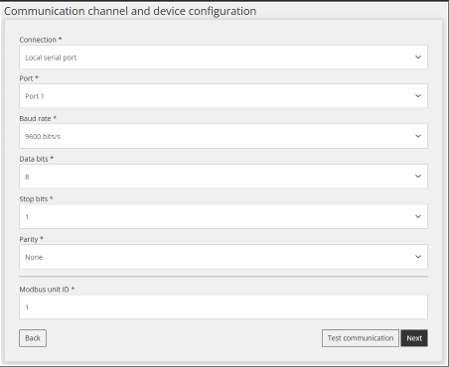

Introduza os parâmetros necessários, como mostra a imagem abaixo. O endereço do escravo pode variar consoante as definições do interrutor DIP, ponto 2.1

3.4 Comunicação de teste

Para garantir que a comunicação Modbus RTU é estabelecida, pode ser efectuado um teste de comunicação através do botão "Testar comunicação" localizado no canto inferior direito, depois de todos os campos do canal de comunicação.

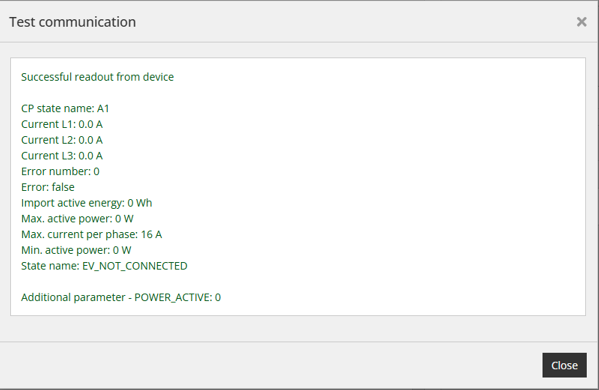

Resposta de comunicação:

4. Leituras do dispositivo

Este ponto tem por objetivo mostrar como verificar as leituras do aparelho. Isto é feito em "Dispositivo/última medição".

Depois de o dispositivo ser adicionado com êxito através do configurador, pode ser monitorizado através da aplicação na nuvem Reduxi.
