Como ligar os carregadores de VE Zaptec GO, GO 2 e Pro ao Reduxi Controller
Integre carregadores Zaptec com o Reduxi para gestão dinâmica de carga com ferramentas de IA.
Descrição em texto desta imagem

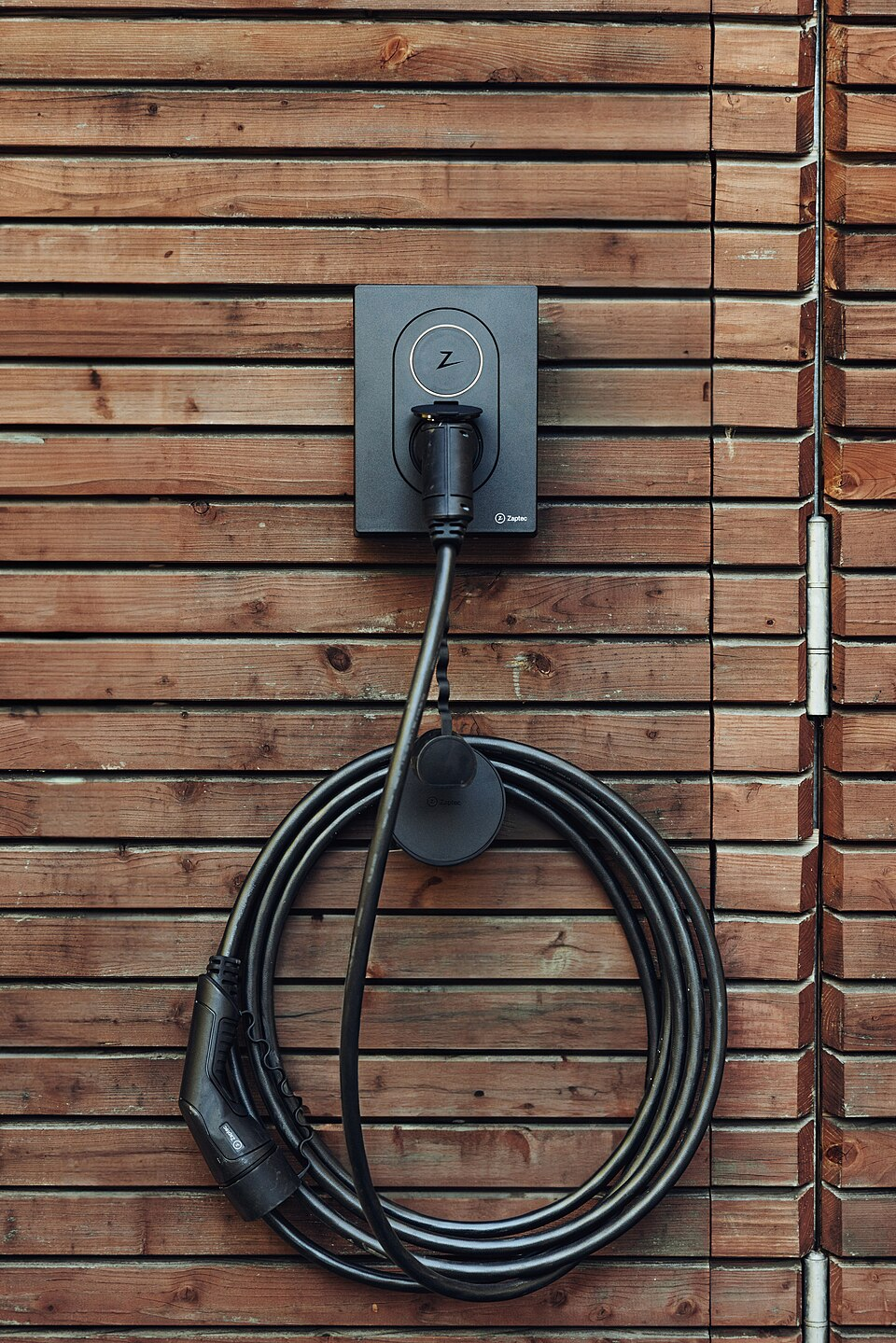

Fotografia de um carregador de VE de parede cinzento-escuro numa parede de tábuas de madeira castanhas na horizontal. O carregador é uma placa retangular com um rebaixo oval de cantos arredondados; um logótipo circular com um Z estilizado dentro de um anel claro situa-se na parte superior, e uma ficha de carregamento preta está inserida na parte inferior, com o cabo pendurado. A inscrição Zaptec está no canto inferior direito da placa. Por baixo, o cabo de carregamento preto está enrolado num laço grande e pendurado num suporte redondo preto; o conector com a inscrição Zaptec encontra-se na extremidade inferior esquerda do rolo. Um tubo metálico vertical passa junto à parede, à direita.
1 Documentação técnica
Documentos e ferramentas da Zaptec:
- How to install Zaptec Go 2 – Guia do instalador: montagem, ligação elétrica, configuração na aplicação Zaptec
- How to install Zaptec Pro – Guia do instalador para o Zaptec Pro
- Zaptec Installation Guide (Zaptec Go and Go 2, Swedish) – Guia de instalação referido no artigo original
- Zaptec Portal – Portal para a autorização do Reduxi
2 Equipamento necessário
Precisa destes componentes:
- Carregador Zaptec Go, Zaptec Go 2 ou Zaptec Pro
- Aplicação Zaptec no seu smartphone (Android ou iOS)
- Acesso ao Zaptec Portal
- Reduxi Controller
- Reduxi P1 Ultra
- Rede Wi‑Fi para o carregador
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Preparar o carregador e o sistema Reduxi
3.1 Aplicação Zaptec
Descrição em texto desta imagem
Logótipo da Zaptec: contorno de círculo preto com a letra Z estilizada no interior, seguido da palavra Zaptec a preto sobre fundo branco.
A aplicação está disponível no Google Play: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
A aplicação está disponível na Apple App Store: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Instalar o Zaptec Go, Go 2 ou Pro
Siga as instruções da Zaptec: Zaptec Installation Guide (ver também ponto 1).
3.3 Instalar o Reduxi Controller e o P1 Ultra
- Quando a instalação do Zaptec Go, Go 2 ou Pro estiver concluída, mude a ligação do carregador de 4G para Wi‑Fi.
- Instale o Reduxi Controller.
- Instale o Reduxi P1 Ultra.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o carregador Zaptec ao Reduxi
Siga estes passos para adicionar um carregador Zaptec Go, Go 2 ou Pro.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 4) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral esquerda do Reduxi Configurator. Em cima: logótipo reduxi com o texto CONFIGURATOR. Secções recolhidas: Devices (ícone de mais) e Strategies (ícone de mais). Abaixo, dois botões lado a lado: Add device (ícone de mais, assinalado com uma caixa de realce azul) e Add strategy (ícone de mais). Abaixo deles, duas entradas: Settings e Profile. A área à direita da barra lateral está vazia, a branco.
No primeiro passo (definições básicas), selecione os parâmetros básicos do dispositivo. Exemplo para um Zaptec GO 2:
- Tipo de dispositivo:
EV charger - Type:
Zaptec GO 2 - Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator, passo 1 Basic settings. Indicador de passos: 1 Basic settings (ativo, preto), 2 Communication channel (cinzento). Título: Basic settings. Campos: Device type *: EV charger (lista pendente); Type *: Zaptec GO + Zaptec GO 2 (lista pendente); Name *: Zaptec GO + Zaptec GO 2 (texto cinzento). Botões: Back (à esquerda), Next (escuro, à direita).
Clique em Next.
5.2 Definições de comunicação
| Parâmetro | Valor |
|---|---|
| Opção de autorização | Authorisation flow |
| Control type | All chargers |
| ID de instalação | Não necessário |
Clique em Done.
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator, passo 2 Communication channel. Indicador de passos: 1 Basic settings, 2 Communication channel (ambos pretos). Título: Communication channel and device configuration. Texto cinzento: There are no available connections. Campos: Authorization option * (asterisco vermelho): Authorization flow (lista pendente); Control type * (asterisco vermelho): All chargers (lista pendente); Installation ID: vazio. Texto de sugestão por baixo do campo: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Botões: Back (à esquerda), Done (escuro, à direita).
5.3 Dar ao Reduxi acesso ao carregador
Depois de clicar em Done, aparece uma janela pop-up do Zaptec Portal. Utilize-a para dar ao Reduxi acesso ao seu carregador:
- Inicie sessão no Zaptec Portal.
- Introduza o número de série e clique em Search para encontrar os carregadores da sua instalação. O número de série encontra-se na tampa frontal do carregador ou no Zaptec Portal.
- Selecione a instalação e clique em Grant access. Uma mensagem confirma que a autorização foi concluída com êxito.
Descrição em texto desta imagem
Captura de ecrã de uma pequena janela do navegador com o título Grant access to external party - Za... (Zaptec Portal), barra de endereços portal.zaptec.com/access/confirm/9Y... (abreviado), com os botões de minimizar, maximizar e fechar. Página verde-escura com um cartão branco. Título: Reduxi is requesting access to your installation. Texto: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Campo: Serial number (Required), vazio. Botão castanho: Search (ícone de lupa). Botão a cinzento: Grant access. Botão com contorno: Cancel. Texto de rodapé: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Há uma barra de deslocamento na margem direita da janela.
Descrição em texto desta imagem
Captura de ecrã de uma pequena janela do navegador com o título Grant access to external party - Za... (Zaptec Portal), barra de endereços portal.zaptec.com/access/confirm/9Y... (abreviado), deslocada para baixo. Página verde-escura com um cartão branco. Título: Reduxi is requesting access to your installation. Uma entrada de instalação selecionável com um ícone de casa: (nome da instalação omitido). Texto: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Texto: Permissions can at any time be revoked using the Zaptec app or Portal. Ligação com ícone: Select another installation. Botão castanho: Grant access. Botão com contorno por baixo: Cancel. Barra de deslocamento na margem direita.
Descrição em texto desta imagem
Captura de ecrã de uma pequena janela do navegador (Chrome, barra de título escura com os botões de minimizar, maximizar e fechar). Título do separador e barra de endereços: 10.4.2.158/api/device/auth/callback (abreviado com ...). Indicador de segurança: Inte säker [sueco: Não seguro] com um triângulo de aviso; ícone de tradução à direita da barra de endereços. Conteúdo da página sobre fundo branco: título Authorization successful (a negrito), texto You can close this tab. O resto da página está vazio e branco.
O carregador Zaptec está agora adicionado ao Reduxi.
6 Verificar as leituras
6.1 Últimas medições
Abra o carregador em Devices no Reduxi Configurator e verifique os valores como teste adicional.
6.2 Ativar o controlo pelo Reduxi
Para a gestão dinâmica de carga com o Reduxi, defina o control type do dispositivo como AUTO. Só assim os comandos da estratégia afetam o carregador. Defina uma estratégia como descrito em Estratégias para o Reduxi Controller.
✓ Resumo
Preparação (pontos 1–3): Obtenha os documentos da Zaptec. Instale o carregador, a aplicação Zaptec, o Reduxi Controller e o P1 Ultra. Mude o carregador de 4G para Wi‑Fi.
Carregador Zaptec (ponto 3): Instale o Zaptec Go, Go 2 ou Pro seguindo o guia de instalação da Zaptec.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão na interface web do Reduxi. Adicione o dispositivo como carregador de VE. Escolha Authorisation flow e All chargers, clique em Done e dê acesso no Zaptec Portal.
Entrada em funcionamento (ponto 6): Verifique as últimas medições. Defina o control type como AUTO. Defina uma estratégia.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O carregador não é encontrado no Zaptec Portal | Introduza o número de série que consta na tampa frontal do carregador ou no Zaptec Portal (ver ponto 5). |
| O carregador fica offline após a instalação | Mude a ligação do carregador de 4G para Wi‑Fi (ver ponto 3). |
| O controlador e o carregador estão em redes diferentes | Isto funciona. A plataforma Zaptec partilha os dados entre ambos. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
