Economize até 30% em custos de energia usando os contatos SG-ready das bombas de calor Vaillant geoTHERM por meio do Reduxi Gateway, permitindo controle dinâmico para se alinhar às flutuações dos preços de energia.
1. Componentes necessários para conectar o controlador Reduxi à bomba de calor Vaillant geoTHERM exklusiv VWS 103/3.
Para estabelecer a conexão entre o controlador Reduxi e a bomba de calor Vaillant geoTHERM exklusiv VWS 103/3, são necessários dois componentes:
- Controlador Reduxi
- Dispositivo Reduxi Gateway com 3 sensores de corrente (CTs) (30:1A)
O dispositivo Reduxi Gateway deve ser primeiro adicionado (conectado) ao controlador Reduxi para controlar/comissionar os modos de operação da bomba de calor. A conexão pode ser estabelecida sem fio (WLAN) ou com fio através de um cabo UTP (LAN). Você pode encontrar mais informações sobre a conexão em a conexão do Gateway ao Controlador. O dispositivo Reduxi Gateway também inclui 3 sensores de corrente (transformador) (30:1A) usados para medir a corrente elétrica (ou seja, potência) para cada fase da bomba de calor. Além disso, duas saídas de relé são usadas para gerar sinais para contatos prontos para SG, afetando os modos de operação da bomba de calor.
2. Conectando um controlador Reduxi e um dispositivo Gateway à rede local
Uma imagem simbólica de toda a conexão do controlador Reduxi à bomba de calor é exibida abaixo:
Para mais informações sobre como conectar um dispositivo Reduxi Gateway, siga o link: Como configurar o Reduxi Gatway.
3. Conectando o relé do dispositivo de gateway Reduxi aos contatos SG-ready de uma bomba de calor

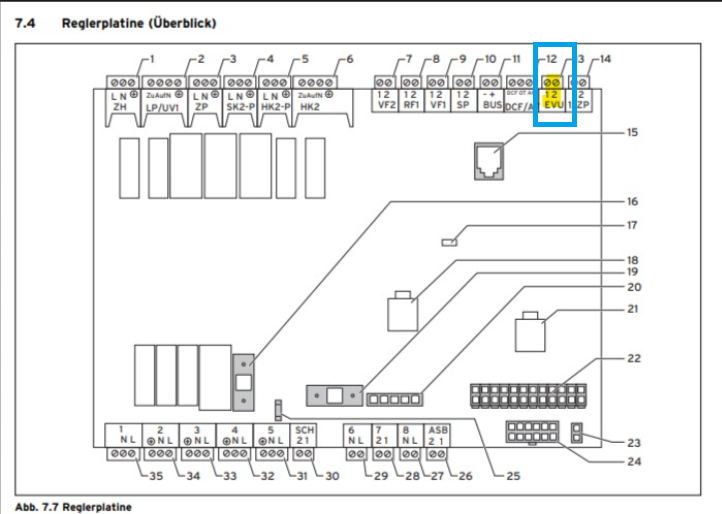

Para conectar fisicamente os relés do dispositivo Reduxi Gateway aos contatos SG-ready na bomba de calor, é essencial determinar os locais exatos dos contatos SG-ready na placa de circuito da bomba de calor. A imagem abaixo mostra as localizações dos contatos SG-ready na placa de circuito da bomba de calor Vaillant geoTHERM exklusiv VWS 103/3

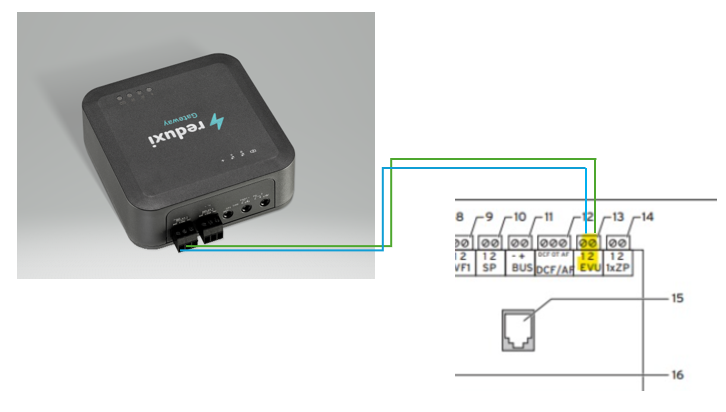

. A segunda imagem exibe conexões de relés para contatos prontos para SG.
Contatos prontos para SG na placa de circuito HP:
Conexão do dispositivo de gateway Reduxi aos contatos prontos para SG no HP:
Contato NF do primeiro relé do dispositivo de gateway Reduxi --> para contato 1 no conector 13; Fio azul
Contato COM do primeiro relé do dispositivo de gateway Reduxi --> para contato 2 no conector 13; Fio verde
Observe: O dispositivo Reduxi Gateway permite o uso de saídas de relé como permanentemente fechadas " Normalmente fechadas - NF " ou abertas " Normalmente abertas - NA ", enquanto no caso do aquecedor Stiebel Eltron, NÃO contatos são usados.
4. Dispositivo Reduxi Gateway como medidor com sensores de corrente
Os sensores de corrente (TCs) incluídos no kit Reduxi Gateway devem ser conectados em três entradas, uma para cada fase, conforme ilustrado na imagem abaixo.
O sensor de corrente cobre o fio de fase individual (L1, L2, L3) da bomba de calor, imagem abaixo:
5. Adicionar bomba de calor como um novo dispositivo no configurador Reduxi
Para adicionar uma nova bomba de calor como um dispositivo ou editar uma existente, siga estas etapas, detalhadas em pontos individuais abaixo.
5.1 Adicionando um dispositivo
Efetue login localmente em o aplicativo configurador Reduxi no controlador e pressione o botão Adicionar dispositivo.
5.2 Selecione o dispositivo que você gostaria de adicionar
Na primeira etapa (configurações básicas), selecione os parâmetros básicos do dispositivo que deseja adicionar:
- Tipo de dispositivo: HVAC,
- Tipo: Medidor Redxi
- Nome: especifique o nome do dispositivo.
5.3 Canal de comunicação
A primeira parte da configuração do canal de comunicação foi projetada para conexão entre o dispositivo Reduxi Gateway e o controlador Reduxi. Preencha os campos conforme mostrado na imagem abaixo (preenchidos automaticamente).
A segunda parte do canal de comunicação é destinada às configurações atuais do sensor do dispositivo Reduxi Gateway, onde escolhemos "Detecção automática do gateway" para todos os sensores atuais.
A terceira parte do canal de comunicação é dedicada à definição de sinais dos relés do dispositivo gateway Redux.
Tabela para modos de operação:
nota NÃO significa normalmente aberto:
| SOBRE | DESLIGADO |
| Relé 1 = NF | Relé 1 = NÃO |
Modo ON (Operação normal), o primeiro relé é fechado (NC).
Modo OFF (parada HP), o primeiro relé é aberto (NO)
Configuração completa dos sinais dos Relés na configuração Reduxi:
5.5 Teste de comunicação
O teste de comunicação é realizado com a ajuda do botão "Testar comunicação", localizado no canto inferior direito após todos os campos de parâmetros do canal de comunicação.
O teste de comunicação pode retornar duas respostas:
1. A comunicação está funcionando corretamente, imagem abaixo:
2. A comunicação não está funcionando corretamente, veja a imagem abaixo:
5.6 Configurações avançadas
A configuração avançada é arbitrária e depende das necessidades específicas do local onde o controlador Reduxi está instalado. Após concluir todas as configurações avançadas, pressione o botão "Concluído" no canto inferior direito.
5.7 Últimas medições
Após estabelecer com sucesso a comunicação com o dispositivo recém-adicionado, seus valores podem ser verificados em Dispositivos/Bomba de calor Vaillant geoTHERM exklusiv VWS 103/3 em no configurador Reduxi como um teste adicional.
Para controle avançado da bomba de calor, integre o dispositivo à estratégia do sistema Reduxi. Em Dispositivos/Vaillant geoTHERM exklusiv VWS 103/3 em o configurador Reduxi, otipo de controle deve ser definido como AUTO para que os comandos de estratégia afetem a bomba de calor.
Para obter a máxima flexibilidade e redução de custos de energia em relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Após adicionar o dispositivo com sucesso e verificar os valores, o dispositivo pode ser inspecionado e controlado também via o aplicativo Reduxi.
