A integração do Reduxi com o conversor P1 e o medidor inteligente Siemens IM350/IM150 permite a aquisição de dados em tempo real, crucial para a flexibilidade ideal do sistema.

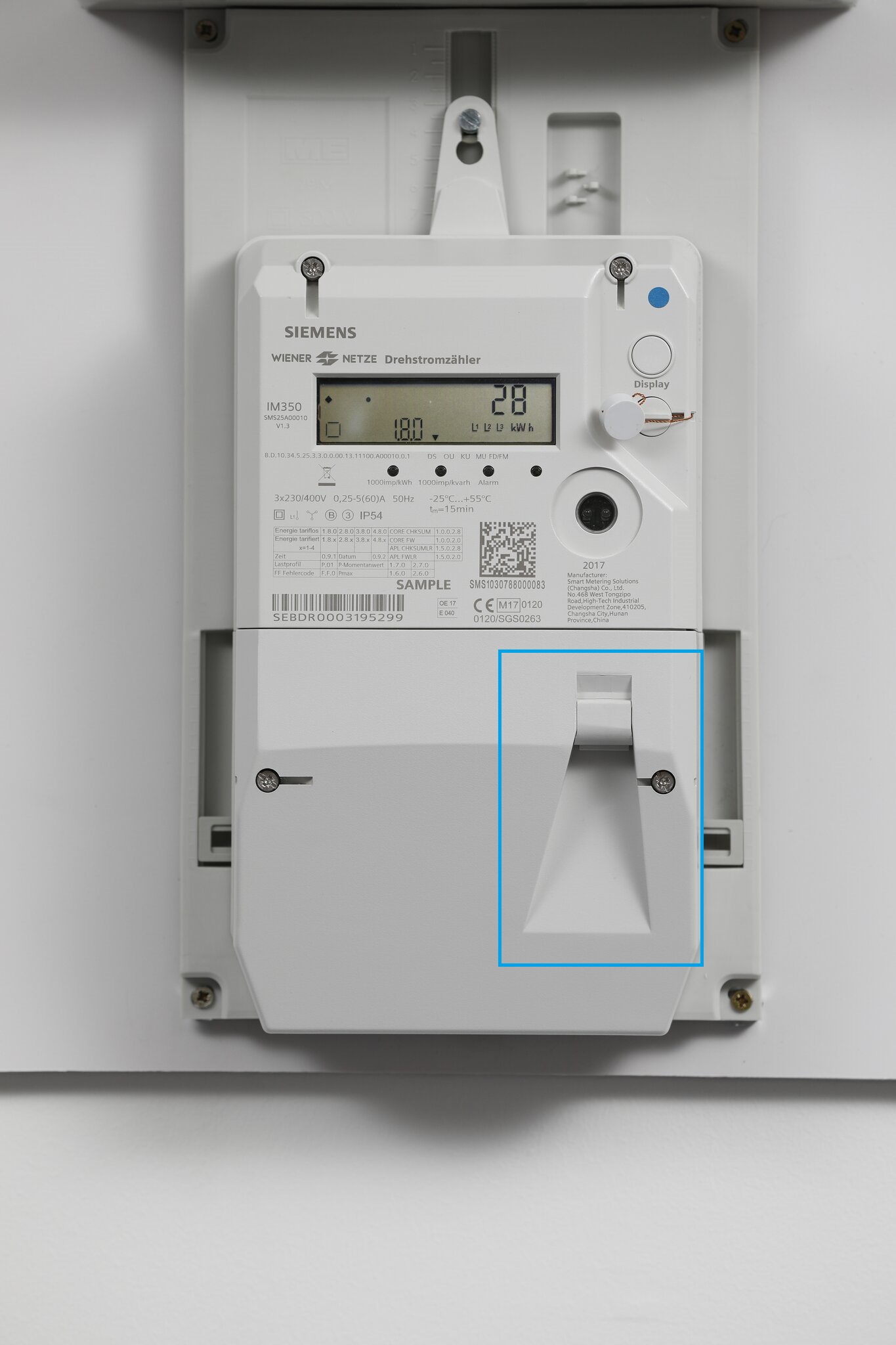

Imagem: Porta P1 no Siemens IM350

1. Componentes para estabelecer uma conexão com um medidor inteligente Siemens IM350/IM150

Componentes:

Controlador Reduxi em alguns casos, dispositivo Reduxi Gateway, se necessário como um dispositivo complementar.
Conversor P1 para RS485.
Injetor PoE com um conector RJ12 macho e fêmea (o dispositivo é necessário para estabelecer alimentação externa para a linha de dados).
Um cabo com dois conectores RJ12 macho.

2. Conexão física entre a porta P1 do medidor inteligente e o controlador Reduxi com conversor P1/RS485.

NOTA: Siemens IM350/ IM150 precisa de uma FONTE EXTERNA para ativar leituras de P1.

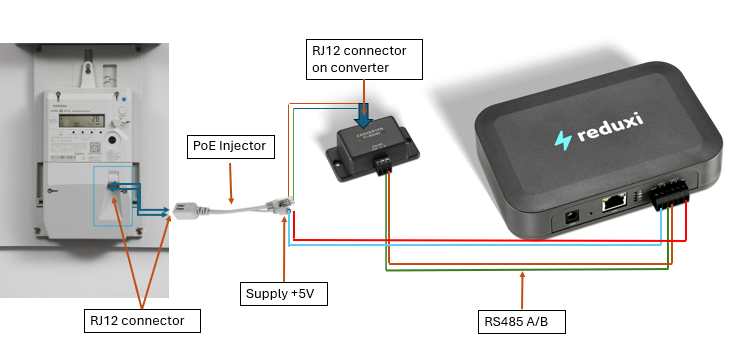

2.1 Conexão com conversor P1/RS485:

Conexão, descrição:

Porta P1 no medidor inteligente para injetor PoE com cabo com dois conectores RJ12 macho.
Conector RJ12 macho do injetor PoE para conector fêmea no conversor P1/RS485.
PIN RS485 A e B no conversor P1/RS485 para PIN A e B no RS485-1 ou RS485-2 no controlador Reduxi.
PIN 0/+5 V do controlador Reduxi para fornecer entrada no injetor PoE --> conexão de alimentação para a linha de dados.

Para saber como conectar o controlador Reduxi à rede local, siga o link: Como conectar o controlador Reduxi?

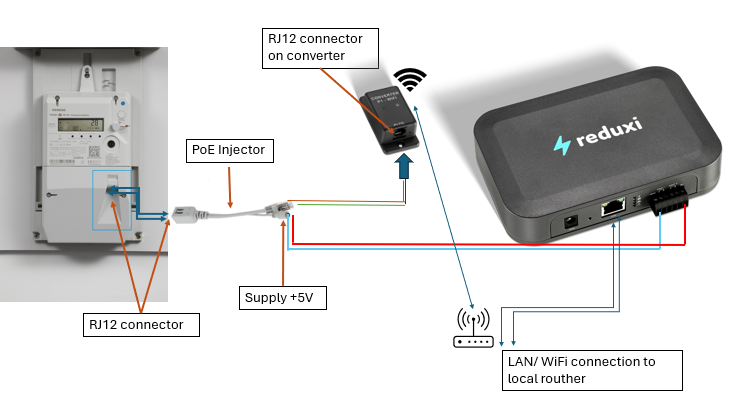

2.2 Conexão com conversor P1/Wi-Fi:

Conexão, descrição:

Porta P1 no medidor inteligente para injetor PoE com cabo com dois conectores RJ12 macho.
Conector RJ12 macho do injetor PoE para conector fêmea no conversor P1/Wi-Fi.
PIN 0/+5 V do controlador Reduxi para fornecer entrada no injetor PoE --> conexão de alimentação para a linha de dados.
A transferência de dados entre o conversor P1/Wi-Fi e o controlador Reduxi é estabelecida através da rede local.

Para saber como conectar o controlador Reduxi à rede local, siga o link: Como conectar o controlador Reduxi?

Para saber como conectar P1/WiFi à rede local, siga o link: Reduxi Converter P1 WiFi

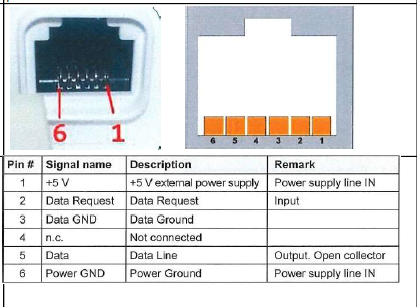

3. Definição de PIN para interface de medidor inteligente de porta P1

NOTA: Os pinos de alimentação são definidos para PINO 1 = +5V e PINO 2 = 0V

PIN definição em alemão:

4. Adicionando um novo dispositivo (Siemens IM350/IM150)

Efetue login localmente em o aplicativo configurador Reduxi no controlador e pressione o botão Adicionar dispositivo.

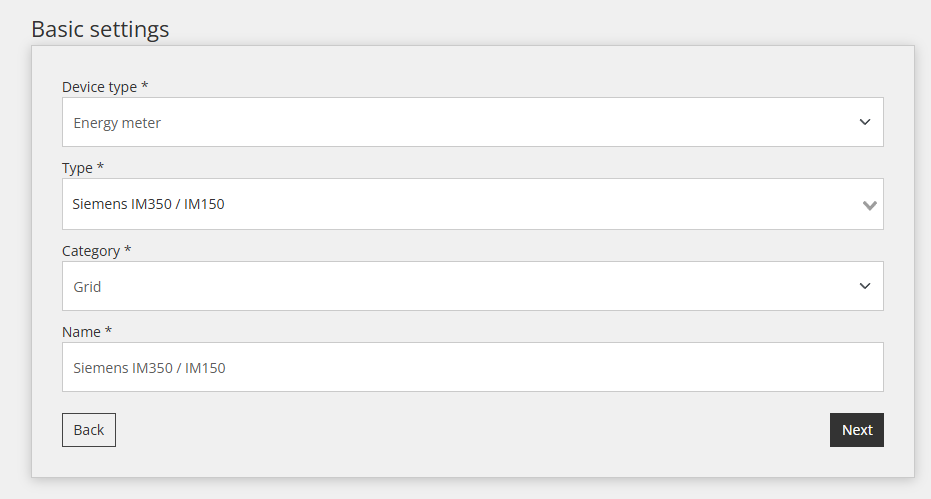

4.1 Configurações básicas

Na primeira etapa, são definidas as configurações básicas:

Selecione o tipo de dispositivo: Medidor inteligente,
Selecione o tipo: Siemens IM350 / IM150
Nomeie o dispositivo

Configurações básicas.png

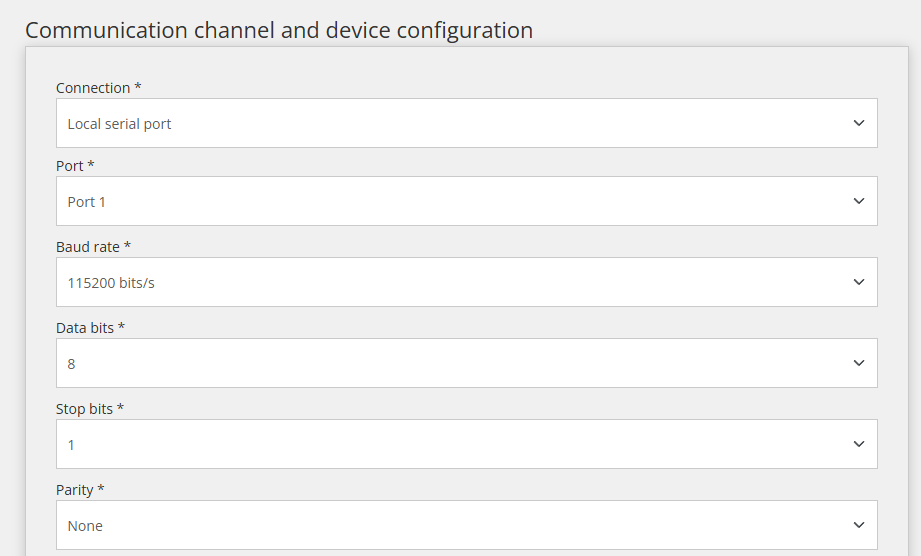

4.2 Configuração do dispositivo para canal de comunicação

O segundo passo envolve a configuração do canal de comunicação, que é essencial para a comunicação entre dispositivos.

A primeira parte das configurações do Canal de Comunicação:


A segunda parte do Canal de Comunicação:

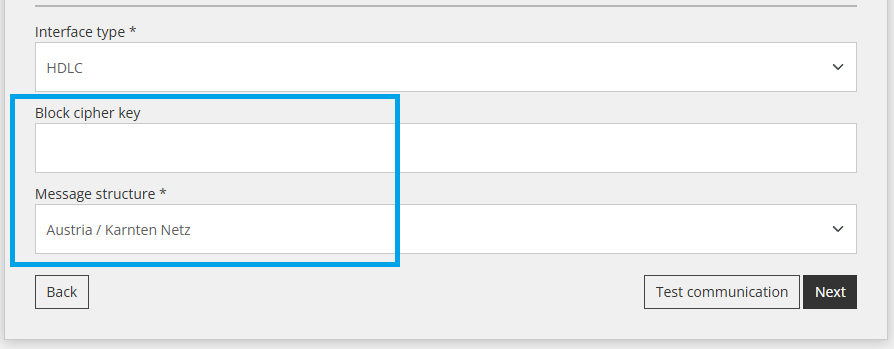

São necessários dois parâmetros extras:

Chave de cifra de bloco (obtida do DSO local)
Estrutura da mensagem (depende do DSO)

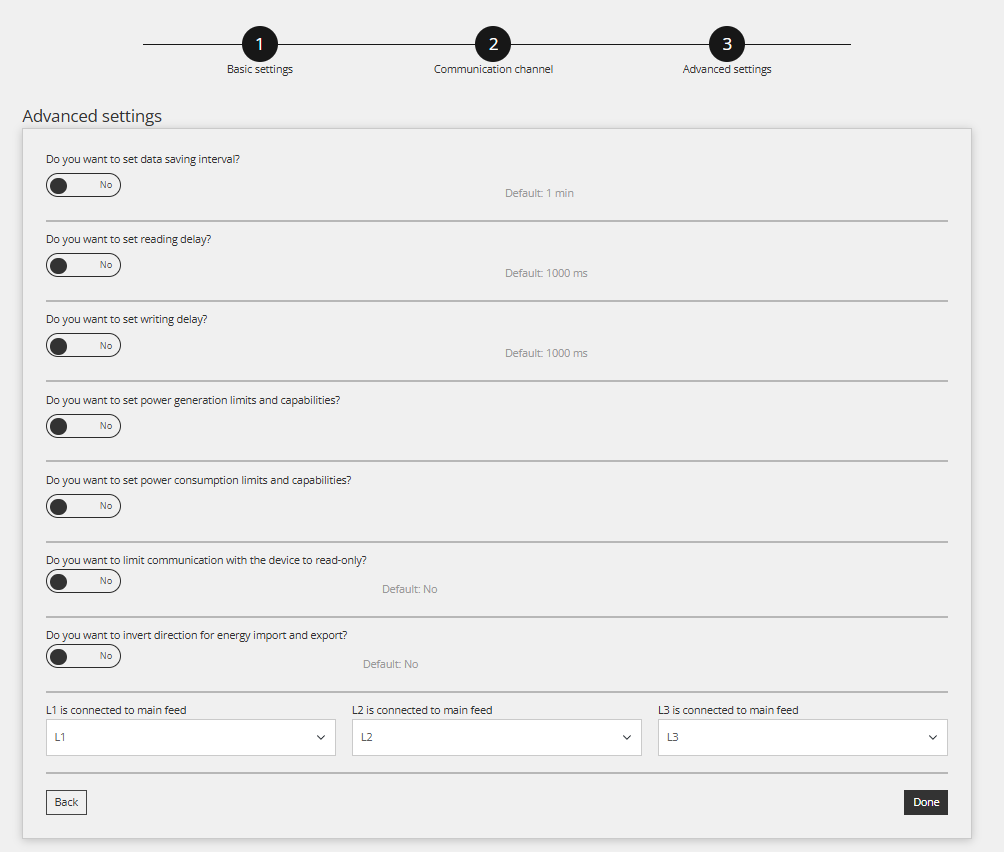

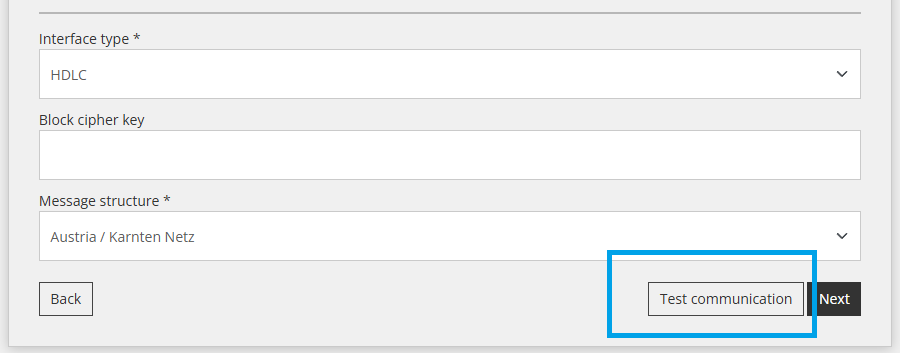

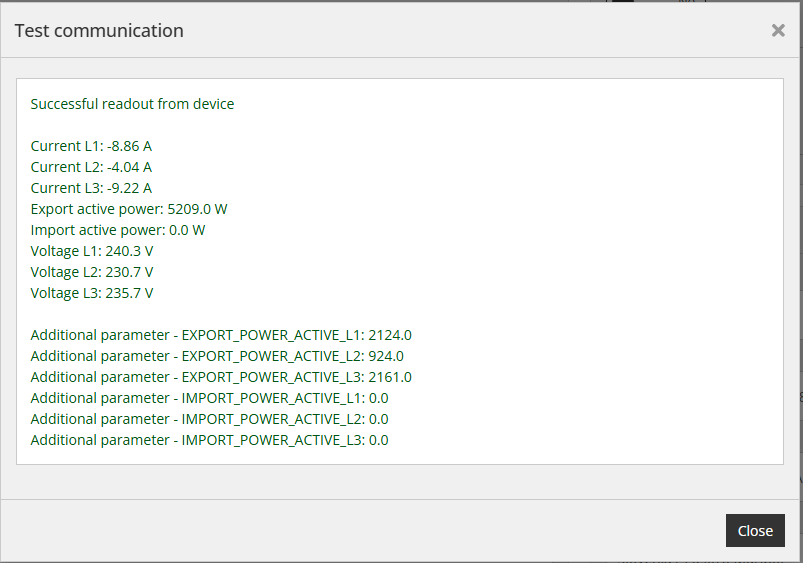

4.3 Teste de comunicação

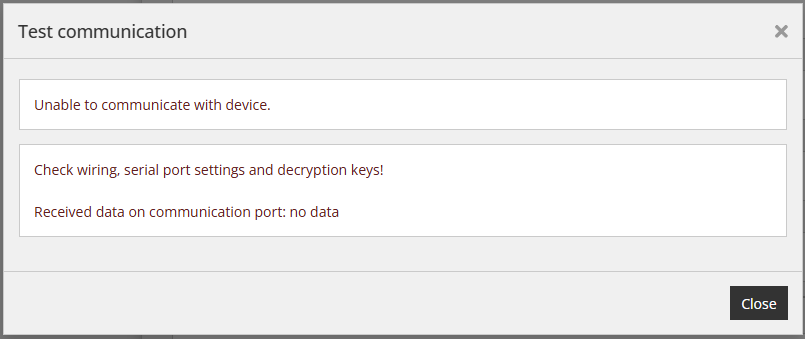

Abaixo de todos os campos do Canal de Comunicação mencionados na etapa anterior, há um botão "Testar Comunicação". Este botão é usado para verificar se a conexão entre os dispositivos está funcionando corretamente.
