Como ligar o Pixii PowerShaper e o Home (TCP/IP e RS485) ao Reduxi Controller
Ligue o Pixii PowerShaper e o Pixii Home ao Reduxi Controller através de Modbus TCP/IP ou Modbus RTU sobre RS485.
Descrição em texto desta imagem

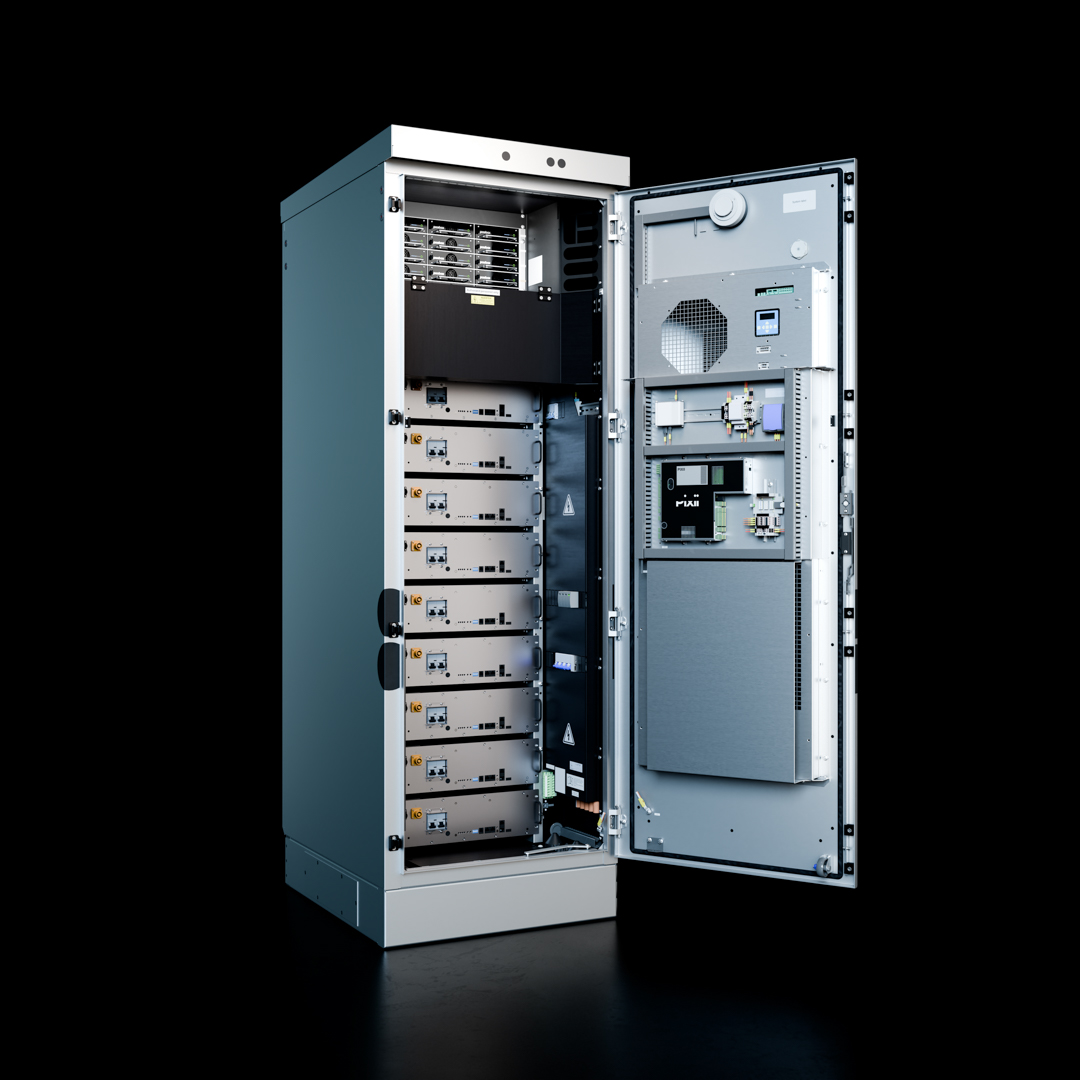

Fotografia de um armário de baterias cinzento, alto e de chão, sobre fundo preto com piso refletor. A porta do armário está aberta para a direita. No interior, o compartimento da esquerda mostra uma pilha de módulos de bateria em fileiras, com equipamento de controlo por cima; o interior da porta tem uma grelha redonda de ventoinha ou ventilação e mais equipamento. Sem texto ou etiquetas legíveis. A legenda existente designa-o armário de baterias Pixii PowerShaper (imagem do fabricante).
1 Documentação técnica
O Pixii PowerShaper e o Pixii Home suportam dois métodos de comunicação Modbus independentes para a integração com o Reduxi Controller. Páginas do fabricante:
- Pixii PowerShaper – Página do produto do fabricante
- Pixii Home – Página do produto do fabricante
- Pixii document center – Folhas de dados e manuais do fabricante
2 Equipamento necessário
Prepare o seguinte. Utilize um método de comunicação de cada vez.
- Reduxi Controller (instalado e online)
- Pixii PowerShaper ou Pixii Home
- Acesso à interface de utilizador do Pixii (Pixii Home App para o Pixii Home, interface web para o PowerShaper)
- Modbus TCP/IP: cabo Ethernet e uma rede local partilhada pelo Pixii e pelo Reduxi Controller
- Modbus RTU sobre RS485: cabo RS485 e acesso ao interior do armário Pixii (Pixii Gateway, Serial COM4)
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Visão geral do sistema e cablagem
3.1 Métodos de comunicação
O Pixii PowerShaper e o Pixii Home suportam dois métodos de comunicação independentes:
- Modbus TCP/IP sobre Ethernet
- Modbus RTU sobre RS485 (Serial COM4)
Só é utilizado um método de comunicação de cada vez. Depende do projeto do local e da infraestrutura disponível.
3.2 Modbus TCP/IP
O Modbus TCP/IP é o método recomendado e mais utilizado. Funciona sobre Ethernet. O Pixii e o Reduxi têm de estar na mesma rede IP. A colocação em funcionamento e a resolução de problemas são mais fáceis.
- Ligue o Pixii PowerShaper ou o Pixii Home à rede local com um cabo Ethernet.
- Ligue o Reduxi Controller à mesma rede local.
Exemplos de ligação Ethernet:
Descrição em texto desta imagem
Captura de ecrã de uma página de instruções de instalação cortada na parte superior, com três pontos: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Abaixo: uma fotografia desvanecida do interior de um armário de equipamento cinzento com duas unidades de rack com alhetas de dissipação de calor, à direita. Uma seta vermelha aponta para uma ficha de cabo numa abertura redonda à esquerda da unidade superior. Um cabo preto vai da ficha até ao rodapé do armário, em baixo.
Descrição em texto desta imagem
Imagem de instruções com três pontos em cima: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Abaixo: à esquerda, um desenho de um armário cinzento alto e estreito visto de frente à esquerda com a porta aberta; um pequeno quadrado vermelho assinala um ponto na parte superior direita, no interior do armário. Linhas vermelhas pontilhadas levam do quadrado até uma grande ampliação com moldura vermelha, à direita. A ampliação mostra uma placa de montagem com dois blocos de terminais com as etiquetas -X9 e -X10 (etiquetas pequenas), uma pequena ficha ou conector preto por cima deles e um componente amarelo na parte superior. O quadrado vermelho assinala o local do conector Ethernet.
Descrição em texto desta imagem
Diagrama de ligação de um armário, de um switch de rede e de um Reduxi controller. À esquerda: uma fotografia desvanecida do interior de um armário cinzento com um pequeno conector preto na margem superior. Um cabo de rede cinzento vai desse conector até um switch de rede industrial preto com oito portas RJ45 ao meio (duas filas de quatro). Um segundo cabo cinzento vai do switch até um Reduxi controller escuro, à direita (logótipo reduxi, conector preto amovível em baixo à direita). Sem etiquetas de texto além do logótipo reduxi.
3.3 Modbus RTU sobre RS485
Utilize o Modbus RTU sobre RS485 quando a Ethernet não estiver disponível ou for necessário um barramento industrial série. É uma ligação série, requer acesso ao armário e utiliza a Serial COM4 do Pixii Gateway.
Descrição em texto desta imagem
Diagrama de um documento do fabricante que mostra um módulo Pixii Gateway preto com blocos de terminais verdes amovíveis, em duas vistas, com linhas de chamada e etiquetas vermelhas. Primeira vista (legenda Figure 2.2 Left side view): etiquetas dos blocos de terminais na margem esquerda, de cima para baixo: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. O logótipo Pixii está impresso no módulo. Segunda vista (módulo rodado, parte superior cortada no topo da segunda secção): etiquetas USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In e Earthing screw (a apontar para o canto inferior esquerdo).
- O RS485 está no Pixii Gateway
- Ponto de ligação: Serial COM4
- Acesso físico: no interior do armário Pixii
- Referência: Figure 2.3 – Right side view (Serial COM4)
4 Configuração do dispositivo no Pixii
Configure apenas a secção do método que utiliza: 4.1 a 4.3 para Modbus TCP/IP, 4.4 a 4.6 para Modbus RTU sobre RS485.
4.1 Definições de rede (Modbus TCP/IP)
Aceda à interface de utilizador do Pixii (Pixii Home App para o Pixii Home, interface web para o PowerShaper) e vá a Communication → Network settings.
Descrição em texto desta imagem
Captura de ecrã da interface web do Pixii. Menu escuro à esquerda com o título Menu: Service Settings (realçado), System, Battery, Converters, Meter, Communication (enquadrado a ciano), Gateway, Setup guides, Phone view, Logout. Área principal, linha superior: Status (visto verde), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Três indicadores: Grid power -4,1 kW; Power Shaper 0,1 kW; Load power -4,2 kW. Fontes: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Bloco Battery: 53,5 V, 89,8 %, 2,2 A, 28,0 °C, Last calibration: N/A. Cargas: P: -4241 W. Estado do armário: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logótipo Pixii. Abaixo: um gráfico de linhas History com a legenda Battery voltage, SoC, PowerShaper, Meter power e eixos para tensão da bateria (0 a 64), SoC (0 a 120), potência (-10k a 10k). Separadores em baixo: Overview, Voltages.
Configure:
- Endereço IP (recomenda-se IP estático)
- Máscara de sub-rede
- Gateway (se necessário)
Anote o endereço IP do Pixii. Vai precisar dele para a configuração no Reduxi.
Descrição em texto desta imagem
Captura de ecrã da interface web do Pixii, página Network setting. Menu escuro à esquerda: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Cabeçalho: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Campos: Type: DHCP (lista pendente acinzentada); Name: Wired connection 1; Host name; Address (ipv4), enquadrado por um retângulo ciano; Mask; Gateway; Obtain DNS server address automatically: caixa de seleção não assinalada; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Botões: Edit, Save (acinzentado).
4.2 Modbus TCP
Vá a Menu → Communication → Modbus e defina:
| Parâmetro | Valor |
|---|---|
| Enabled | Yes |
| Tipo | TCP/IP |
| TCP Port |
502 (predefinição) |
Guarde as definições.
Descrição em texto desta imagem
Captura de ecrã de uma interface web do Pixii. Menu escuro à esquerda com o título Communication e as entradas: Back, TCP/IP, MQTT, HTTPS (com um ícone de nuvem), E-mail, SMS, Serial ports, Modbus (realçado com uma moldura ciano), Certificates, Multicabinet. Texto do cabeçalho: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Painel principal com o título Modbus setting: Enabled: assinalado; Type: TCP/IP v4 (lista pendente verde); Msg. lifetime: 60; Listen to all: assinalado; TCP/IP client port: acinzentado, valor; Multicabinet regulation type: Multiple Services. Botões: Save, Set default.
4.3 Tipo de regulação Multicabinet (necessário para Modbus TCP)
Vá a Menu → Communication → Modbus. Estão disponíveis duas opções:
Multiple Services
- A lógica de controlo interna do Pixii está ativa
- O Reduxi atua como sistema de supervisão
Descrição em texto desta imagem
Captura de ecrã da interface web do Pixii, página Service Settings, cabeçalho Site: Tolvmansgatan – Home, Logged in as: installer. Menu escuro à esquerda Menu (cortado à esquerda): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Lista pendente Profile: None, quadrado verde, botão Set, caixa cinzenta com None. Lista Unused services com setas de reprodução: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. A lista da direita, com o título Run by priority, Enable services (caixa de seleção assinalada), está vazia e enquadrada por um retângulo vermelho. Botões: Save, Refresh, Guide, Back.
Simple Modbus
- O Reduxi assume o controlo total
- O Pixii funciona como dispositivo controlado
Descrição em texto desta imagem
Captura de ecrã da interface web do Pixii. Menu escuro à esquerda com o título Communication: Back, TCP/IP, MQTT, HTTPS (com ícone de nuvem), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Cabeçalho: Site: PIXII Vassundavägen 178, Logged in as: installer. Painel Modbus setting: Enabled: assinalado; Type: TCP/IP v4 (lista pendente verde); Msg. lifetime: 60; Listen to all: assinalado; TCP/IP client port: caixa cinzenta; Multicabinet regulation type: Simple. Botões: Save, Set default.
Para que o sistema responda corretamente, ative Demand Response. Clique no botão de reprodução (mova-o para a direita) e guarde a definição.
Descrição em texto desta imagem
Captura de ecrã da interface web do Pixii, em duas partes. Menu escuro à esquerda com o título Communication: Back, TCP/IP, MQTT, HTTPS (com ícone de nuvem), E-mail (realçado a claro), SMS, Serial ports, Modbus, Certificates, Multicabinet. Cabeçalho: Site: Lärlingsgatan 16, Logged in as: installer. Página Service Settings: lista pendente Profile: None, um quadrado verde, botão Set e uma caixa cinzenta com None. Lista da esquerda Unused services com setas de reprodução: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. A lista da direita, com o título Run by priority, Enable services (caixa de seleção assinalada): uma entrada Demand response com um quadrado de paragem, setas para cima e para baixo e um visto verde. Ambas as listas têm uma barra de deslocação horizontal. Botões em baixo: Save, Refresh (contorno), Guide, Back.
4.4 Função Multicabinet (necessária para RS485)
Vá a System → General settings.
| Sistema | Multicabinet role |
|---|---|
| Sistema com um único armário | Cliente |
| Sistema com vários armários | Um armário: Master. Todos os outros: Client. |
4.5 Porta série (RS485)
Vá a Menu → Communication → Serial ports. Selecione o separador Serial Port 4 (COM4) e configure:
| Parâmetro | Valor |
|---|---|
| Enabled | Yes |
| Baud rate | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Guarde as definições.
4.6 Modbus RTU
Vá a Menu → Communication → Modbus e defina:
| Parâmetro | Valor |
|---|---|
| Enabled | Yes |
| Tipo | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (um único armário) |
| Multicabinet regulation type | simple |
Em sistemas com vários armários, cada armário precisa de um endereço Modbus único.
Guarde as definições.
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o Pixii ao Reduxi Controller
Este passo é igual para ambos os métodos de comunicação, exceto quanto ao tipo de ligação selecionado.
6.1 Definições básicas
Inicie sessão no Reduxi Configurator (ver Ponto 5) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral esquerda do Reduxi Configurator. Em cima: logótipo reduxi com o texto CONFIGURATOR. Secções recolhidas: Devices (ícone de mais) e Strategies (ícone de mais). Abaixo, dois botões lado a lado: Add device (ícone de mais, assinalado com uma caixa de realce azul) e Add strategy (ícone de mais). Abaixo deles, duas entradas: Settings e Profile. A área à direita da barra lateral está vazia, a branco.
No primeiro passo, defina as definições básicas:
- Tipo de dispositivo:
Battery - Tipo:
Pixii PowerShaperouPixii Home - Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã do assistente de adição de dispositivo do Reduxi Configurator, passo 1 de 3. Barra de progresso com três passos: 1 Basic settings (ativo, círculo preto), 2 Communication channel (cinzento), 3 Advanced settings (cinzento). Título: Basic settings. Campos: Device type * : lista pendente vazia; Type * : lista pendente vazia; Name * : campo de texto vazio. Botões: Back (em baixo à esquerda), Next (em baixo à direita, escuro).
6.2 Definições de comunicação
Selecione o tipo de comunicação e defina os parâmetros em conformidade. Utilize os valores que definiu no Pixii (ver ponto 4).
| Tipo de comunicação | Utilizar para |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator com três passos: 1 Basic settings (concluído, preto), 2 Communication channel (atual, preto), 3 Advanced settings (cinzento). Título: Communication channel and device configuration. Connection *: TCP/IP. IP *: vazio. Port *: 502. Modbus unit ID *: 2, enquadrado por um retângulo azul. Botões: Back, Test communication, Next (escuro).
6.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este teste lê o Pixii uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
O teste devolve um de dois resultados:
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título "Test communication" e um botão de fecho (x) no canto superior direito. Texto verde na caixa de conteúdo: "Successful readout from device". Valores listados: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Botão no canto inferior direito: Close.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication (X de fechar no canto superior direito). Primeira caixa: Unable to communicate with device. Segunda caixa com texto vermelho: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Botão: Close (escuro).
6.4 Definições avançadas
As definições avançadas são opcionais. Dependem das necessidades do local onde o Reduxi Controller está instalado. Depois de concluir todas as definições avançadas, prima Done, em baixo à direita.
Descrição em texto desta imagem
Captura de ecrã do assistente de adição de dispositivo do Reduxi Configurator, passo 3 de 3 (Advanced settings). Barra de progresso com três círculos pretos 1 Basic settings, 2 Communication channel, 3 Advanced settings (ativo). Título: Advanced settings. Oito perguntas de sim/não, cada uma com um interruptor desligado e uma pequena indicação do valor predefinido à direita: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (última pergunta, texto pequeno; Default: No). Linha inferior com três listas pendentes: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Botões: Back (à esquerda) e um botão escuro à direita (etiqueta pequena, diz Done).
7 Verificar as leituras e definir o controlo
7.1 Definições de controlo para os dispositivos Pixii
O sistema Pixii pode ser controlado de duas formas (ver ponto 4, ponto 4.3). Consoante a opção, defina o control type correspondente no Reduxi Configurator para cada dispositivo Pixii que adicionar.
Para Multiple Services, configure o dispositivo em Devices – Pixii – Details – All settings, como mostrado:
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator com dois painéis. Painel esquerdo Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Painel direito Device configuration: Modbus unit ID *: 1. Is PV installed? *: interruptor em No. Control mode *: EMS by Pixii (Multiple Services), com o texto de ajuda cinzento Select control mode of inverter.
Para Simple Modbus, configure o dispositivo em Devices – Pixii – Details – All settings, como mostrado:
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator com dois painéis. Painel esquerdo Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Painel direito Device configuration: Modbus unit ID *: 1. Is PV installed? *: interruptor em No. Control mode *: EMS by setpoint (Simple Modbus), com o texto de ajuda cinzento Select control mode of inverter.
7.2 Last measurements
Depois de estabelecida a comunicação, verifique, como teste adicional, os valores em Devices – Pixii PowerShaper no Reduxi Configurator.
Descrição em texto desta imagem
Captura de ecrã da página do dispositivo Reduxi de uma bomba de calor, separador Last measurements (separadores: Last measurements, Analysis, Archive; uma lista pendente e um ícone de atualização em cima à direita). Mosaicos superiores: "Control type" com os botões Auto (escuro) e Manual (realçado a verde-azulado, selecionado); um segundo mosaico com uma fila de quatro botões pequenos, um deles realçado a verde-azulado (etiquetas pequenas: Off.). Cartão "Current": três valores 0.55, 0.57, 0.59 (etiquetas de fase e unidades pequenas). Cartão "Power": três valores 0.4, 0.0, 0.4. Cartão "Energy": um valor 78.7. Cartão "Other": linhas com os valores OFF, MANUAL, OFF, OFF, ON. Cartão "Settings": valores de tensão 246.00, 244.40, 246.30. Cada valor tem uma pequena indicação de data e hora.
7.3 Ativar o controlo pelo Reduxi
Para o controlo avançado da bateria, integre o dispositivo na estratégia do sistema Reduxi. Em Devices – Pixii PowerShaper ou Pixii Home no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos da estratégia afetam a bateria.
Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.
Depois de adicionado o dispositivo, também pode monitorizá-lo e controlá-lo através da aplicação Reduxi.
✓ Resumo
Preparação (pontos 1–3): Leia as páginas do fabricante e escolha um método: Modbus TCP/IP sobre Ethernet (recomendado) ou Modbus RTU sobre RS485 na Serial COM4.
Pixii (ponto 4): Defina as definições de rede e Modbus no Pixii. TCP: endereço IP, porta 502, Multicabinet regulation type. RTU: Multicabinet role, porta série 4 com 19200 baud e definições Modbus.
Adicionar ao Reduxi (pontos 5–6): Abra o Configurator e adicione o dispositivo com o tipo Pixii PowerShaper ou Pixii Home. Selecione TCP/IP ou Serial RS485. Execute o Test communication.
Entrada em funcionamento (ponto 7): Defina o control type para a sua opção Pixii, verifique Last measurements e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o Pixii e o Reduxi Controller estão na mesma rede IP e se o endereço IP e a porta 502 estão corretos (TCP). Para RTU, verifique se as definições da porta série no Pixii coincidem com as do Reduxi (ver ponto 4). |
| A comunicação Modbus não funciona | Reinicie o Pixii. |
| O Multicabinet regulation type tem de ser alterado | Apenas o apoio técnico da Pixii pode alterar o Multicabinet regulation type. |
| Os comandos do Reduxi não têm efeito no Pixii | Verifique se o Demand Response está ativado para o Simple Modbus (ver ponto 4) e se o control type no Reduxi é AUTO (ver ponto 7). |
| A ligação RS485 não é encontrada | O RS485 está no Pixii Gateway, Serial COM4, no interior do armário Pixii. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
