Conecte e configure o Pixii Powershaper e o controlador Home Reduxi (TCP/IP e RS485)

1. Visão geral

O Pixii PowerShaper e o Pixii Home suportam dois métodos de comunicação Modbus independentes para integração com o controlador Reduxi:

Modos de comunicação suportados:

• Modbus TCP/IP sobre Ethernet
• Modbus RTU sobre RS485 (COM Serial4)

Apenas um método de comunicação é usado por vez, dependendo do projeto do local e da infraestrutura disponível.

2. Opção de Comunicação A – Modbus TCP/IP

2.1 Descrição

O Modbus TCP/IP é o método de comunicação recomendado e mais comumente usado.

Características:

• Comunicação via Ethernet
• Pixii e Reduxi devem estar na mesma rede IP
• Comissionamento e solução de problemas mais fáceis

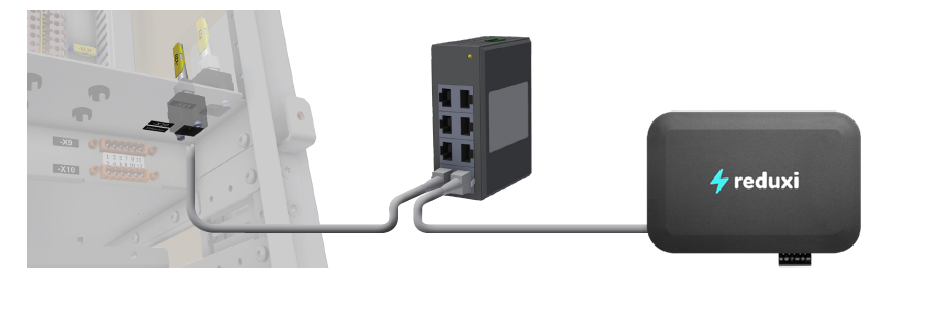

2.2 Conexão Física – Modbus TCP/IP

1. Conecte o Pixii PowerShaper / Pixii Home à rede local usando um cabo Ethernet.
2. Conecte o controlador Reduxi à mesma rede local.

Exemplos de conexão Ethernet:

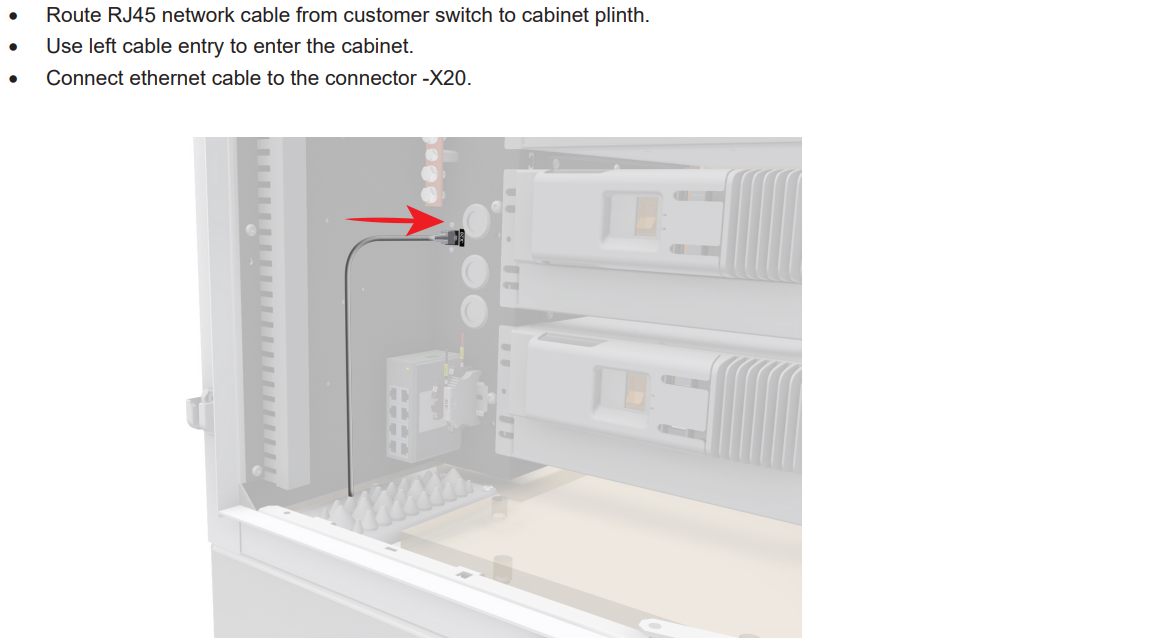

• Pixii PowerShaper

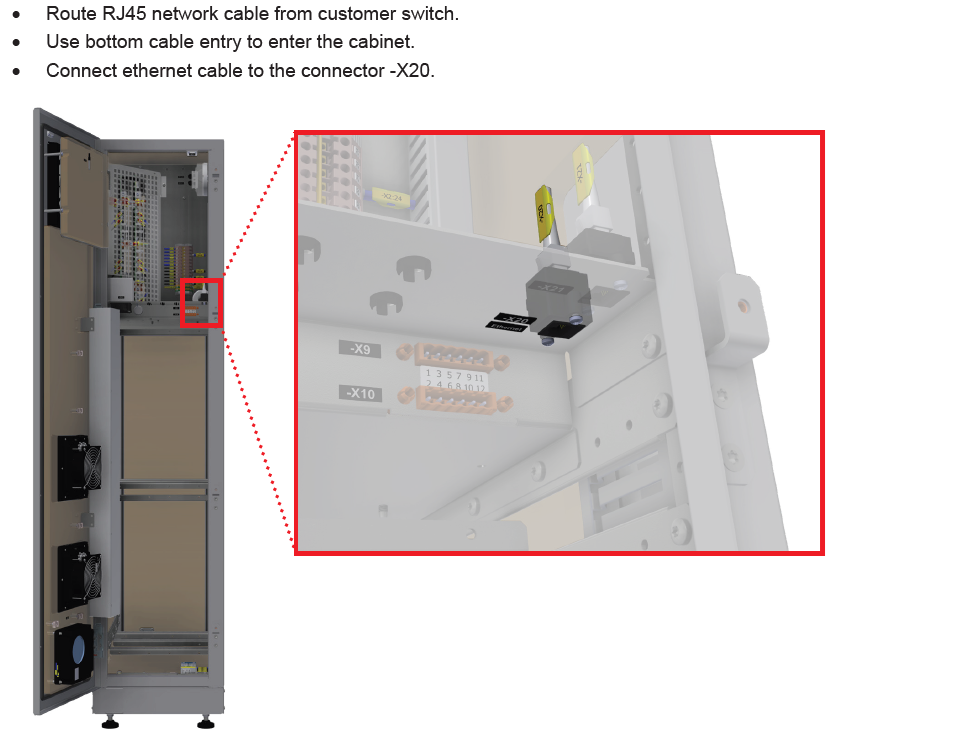

• Pixii Home

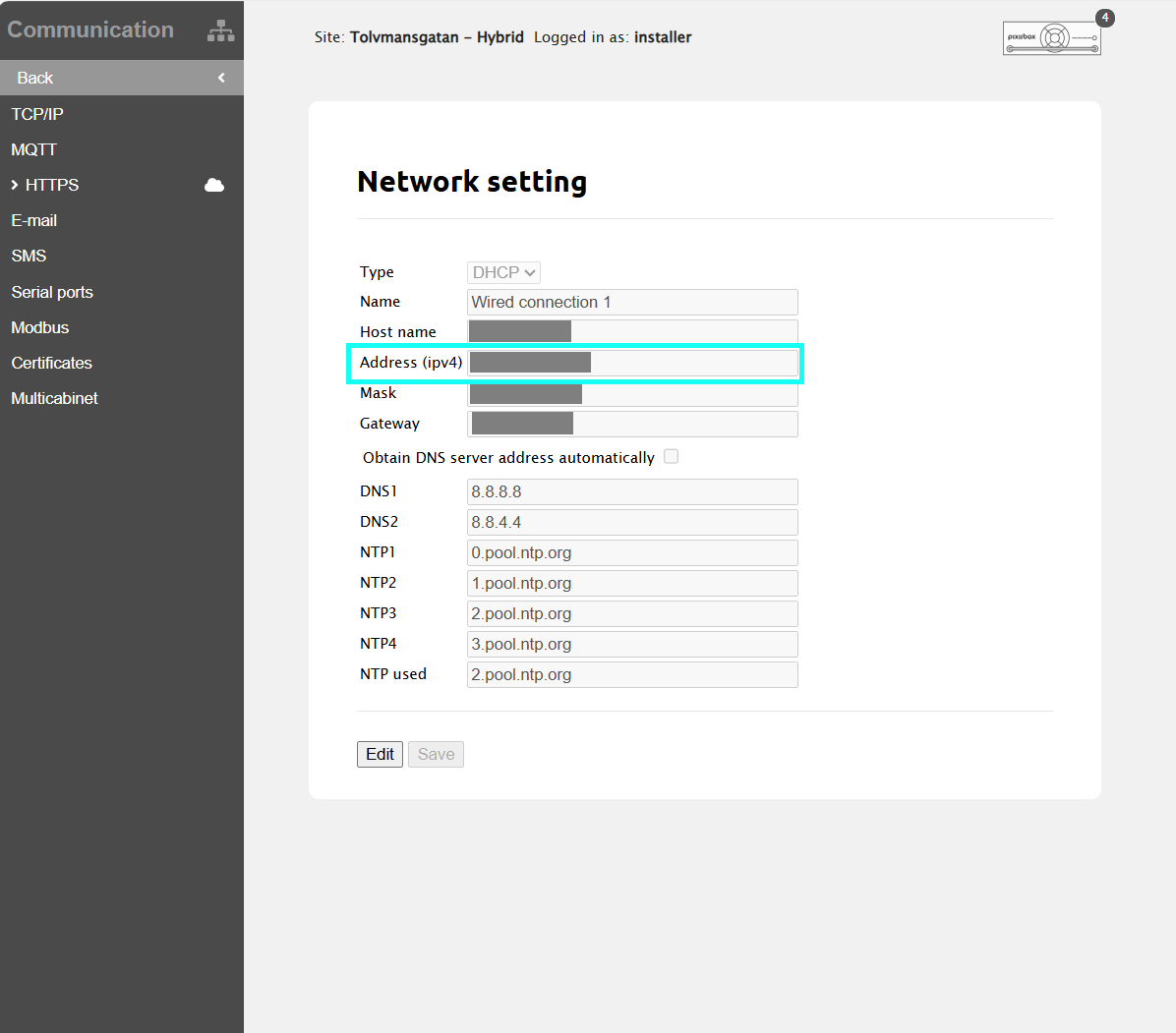

2.3 Configuração de Rede (Pixii)

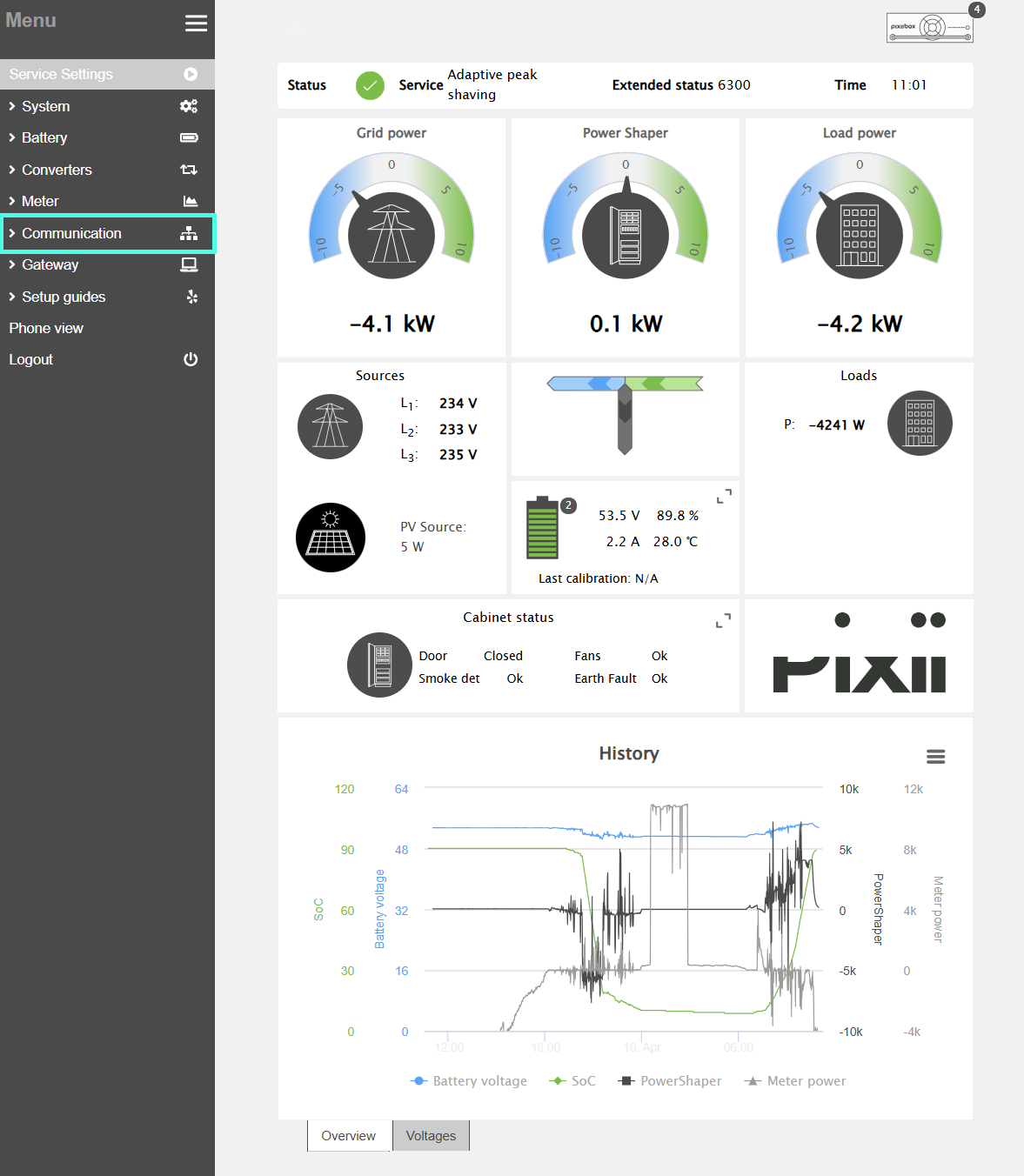

1. Acesse a interface do usuário Pixii
   (Pixii Home App para Pixii Home, Interface Web para PowerShaper)
2. Navegue para:

Comunicação → Configurações de rede

3. Configurar:

• Endereço IP
  → IP Estático recomendado
• Máscara de sub-rede
• Gateway (se necessário)

4. Anote o endereço IP do Pixii para a configuração do Reduxi.

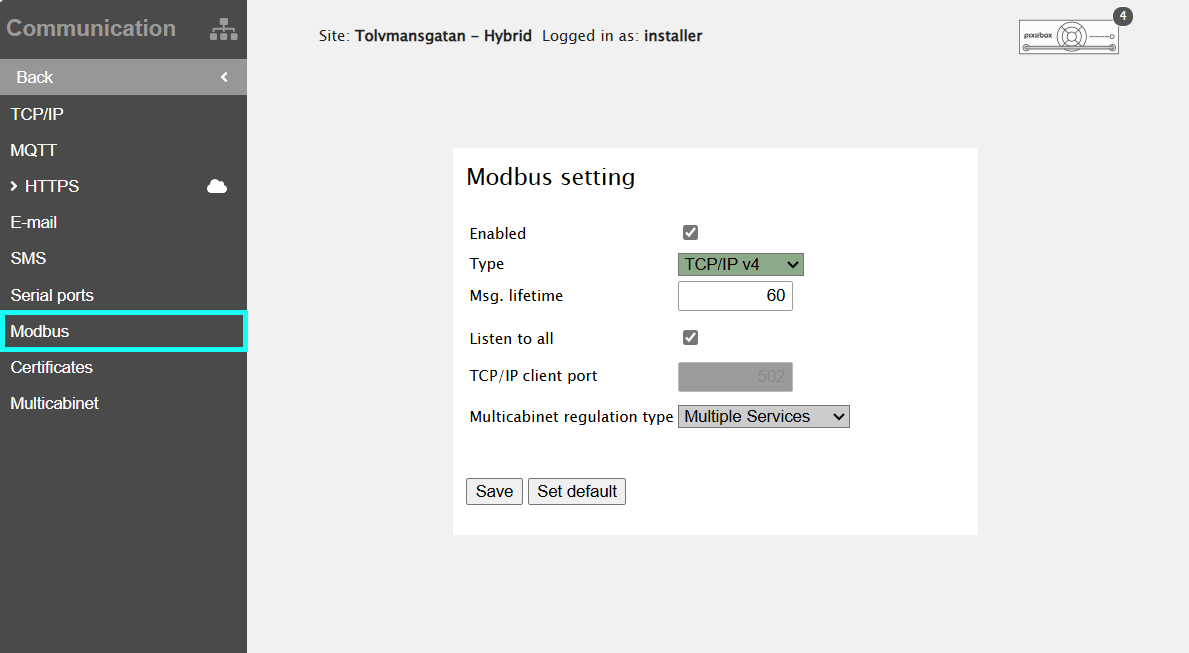

2.4 Configuração Modbus TCP (Pixii)

1. Navegue para:

Menu → Comunicação → Modbus

2. Definir:

• Habilitado: Sim
• Tipo: TCP/IP
• Porta TCP: 502 (padrão)

3. Salve as configurações.

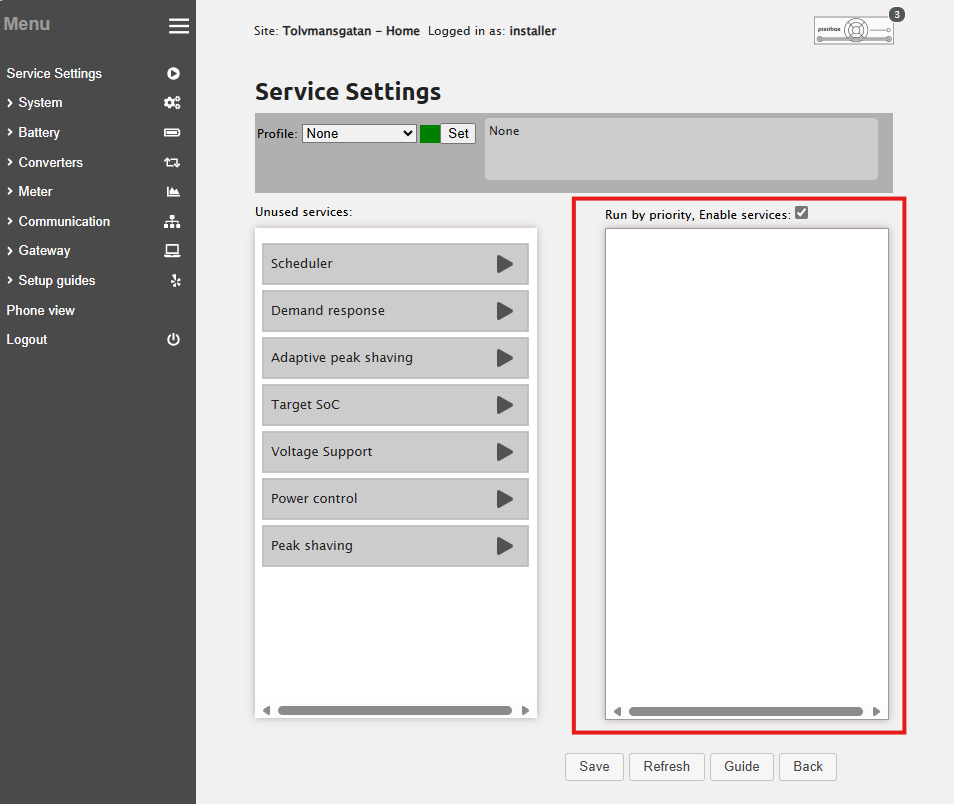

2.5 Tipo de Regulamentação Multicabinet (Requerido para Modbus TCP)

Navegue para:

Menu → Comunicação → Modbus

Duas opções estão disponíveis:

Múltiplos Serviços

• A lógica de controle interna do Pixii está ativa
• O Reduxi atua como um sistema supervisor

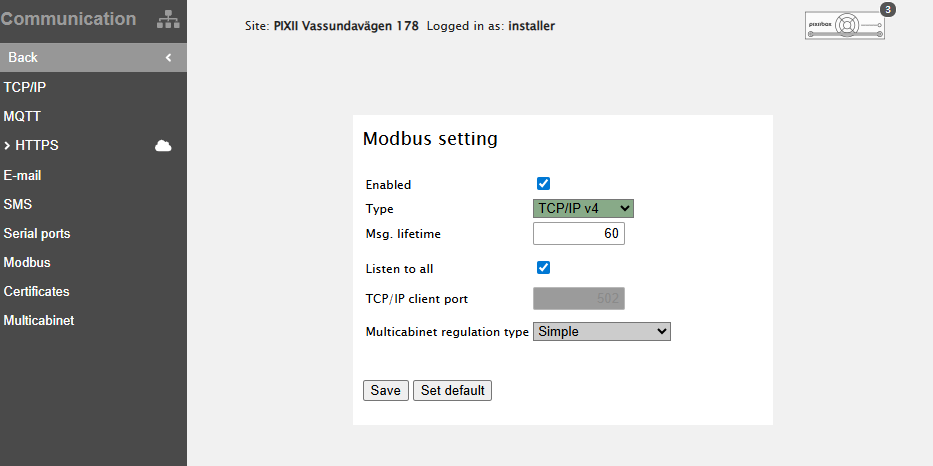

Modbus Simples

• O Reduxi assume o controle total
• O Pixii opera como um dispositivo controlado

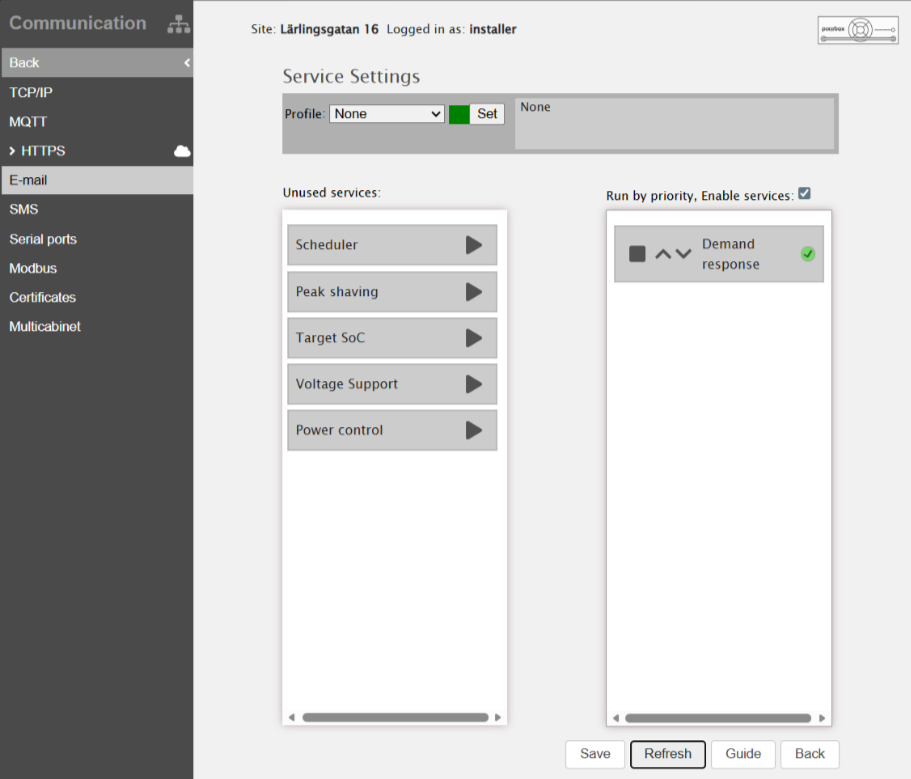

para permitir uma resposta adequada do sistema, a Gestão da Procura teve de ser ativada. Isto é feito clicando no botão de reproduzir (movendo-o para a direita) e depois guardando a configuração.


Se a comunicação Modbus não estiver a funcionar corretamente, reinicie o PIXII.

Nota:
A alteração do tipo de regulação do Multicabinet só pode ser aplicada pelo suporte Pixii.

3. Opção de Comunicação B – Modbus RTU sobre RS485

3.1 Descrição

O Modbus RTU sobre RS485 é usado quando:

• Ethernet não está disponível
• Um barramento industrial serial é necessário

Características:

• Comunicação serial
• Requer acesso ao gabinete
• Utiliza o Pixii Gateway COM Serial4

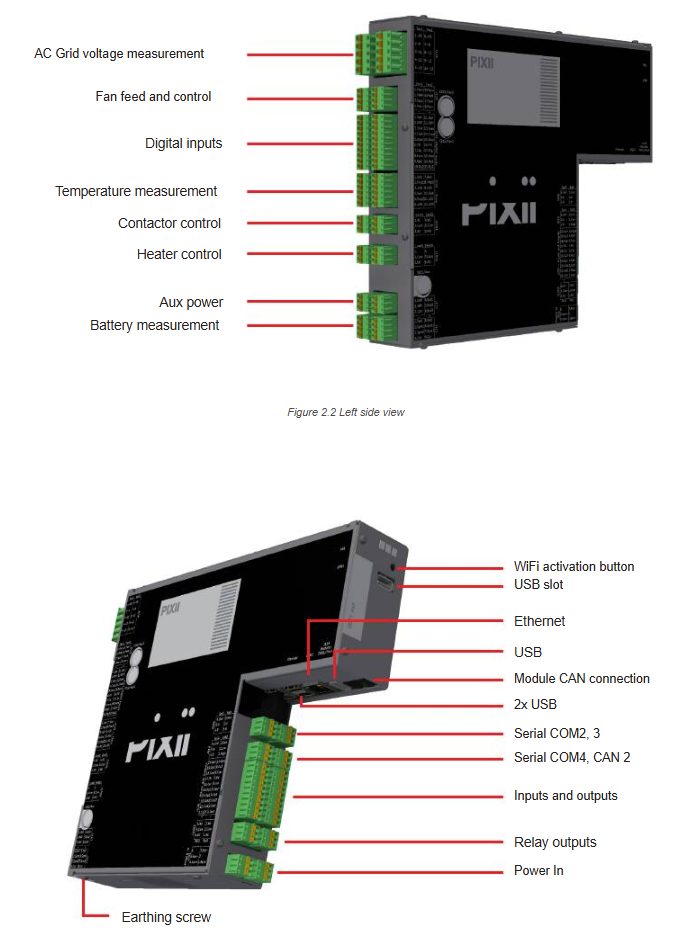

3.2 Localização Física do RS485

• O RS485 está localizado no Pixii Gateway
• Ponto de conexão: COM Serial4
• Acesso físico: dentro do gabinete Pixii
• Referência: Figura 2.3 – Vista lateral direita (COM Serial4)

3.3 Configuração de Papel Multicabinet (Requerido para RS485)

Navegue para:

Menu → Configurações Gerais

Sistema de gabinete único:

• Papel Multicabinet: Cliente

Sistema Multicabinet:

• Um gabinete: Mestre
• Todos os outros: Cliente

Observação:
O papel Multicabinet é independente dos papéis Modbus mestre/escravo.
O Pixii é sempre um escravo Modbus.

3.4 Configuração da Porta Serial (RS485)

Navegue para:

Menu → Comunicação → Portas Seriais

Selecione a Aba Porta Serial “4” (COM4) e configure:

Salve as configurações.

3.5 Configuração Modbus RTU

Navegue para:

Menu → Comunicação → Modbus

Definir:

Para sistemas multicabinet:

• Cada gabinete deve usar um endereço Modbus único.

Salve as configurações.

4. Adicionando o Pixii ao Controlador Reduxi

Esta etapa é idêntica para ambas as opções de comunicação, exceto pelo tipo de conexão selecionado.

4.1 Adicionar Dispositivo

Faça login no configurador Reduxi e selecione Adicionar dispositivo.

4.2 Configurações Básicas do Dispositivo

• Tipo de dispositivo: Bateria
• Tipo: Pixii PowerShaper ou Pixii Home
• Nome: Definido pelo utilizador

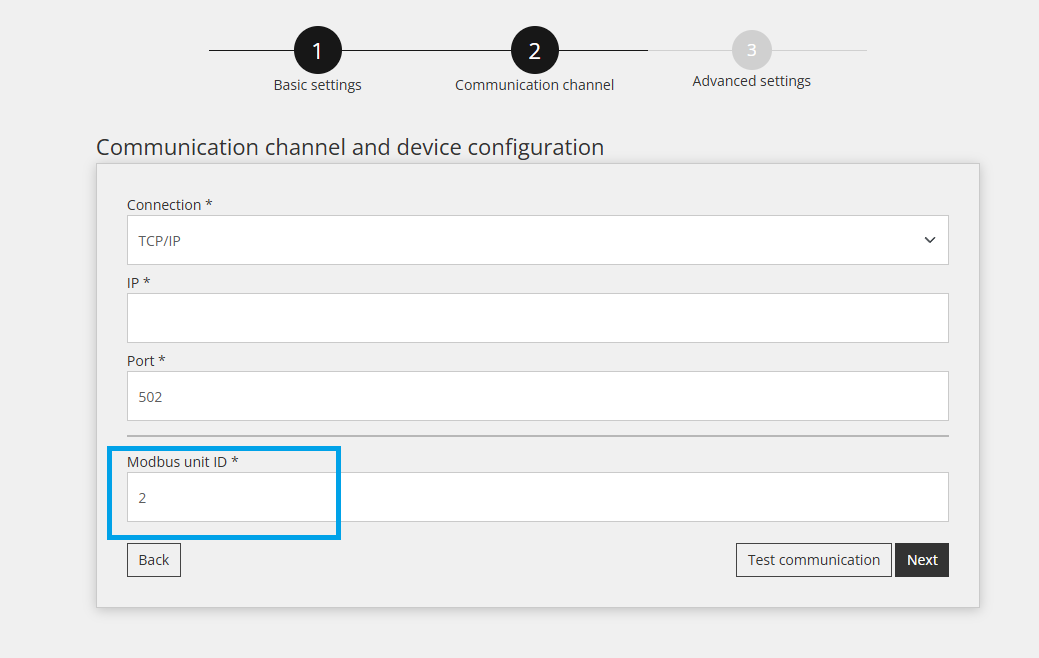

4.3 Seleção do Canal de Comunicação

Selecione o tipo de comunicação:

• TCP/IP → para Modbus TCP
• Serial RS485 → para Modbus RTU

Configure os parâmetros em conformidade.

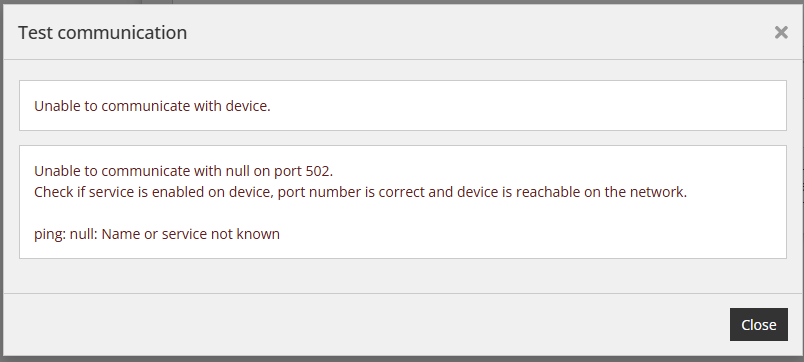

4.4 Teste de Comunicação

Use Testar comunicação.

Resultados possíveis:

• ✅ Comunicação bem-sucedida
• ❌ Falha na comunicação

5. Definições avançadas

A configuração avançada é arbitrária e depende das necessidades específicas do local onde o controlador Reduxi está instalado. Após concluir todas as configurações avançadas, pressione o botão "Concluído" no canto inferior direito.

6. Configurações/definições de controlo para dispositivos PIXII no configurador Reduxi

O controlo do sistema PIXII pode ser efectuado com duas opções, tal como descrito no ponto 3.3, Configurações Modbus PIXII. Dependendo da opção utilizada, o utilizador também tem de ter em conta que o tipo de controlo adequado tem de ser definido no configurador Reduxi para cada dispositivo PIXII que é adicionado ao sistema.

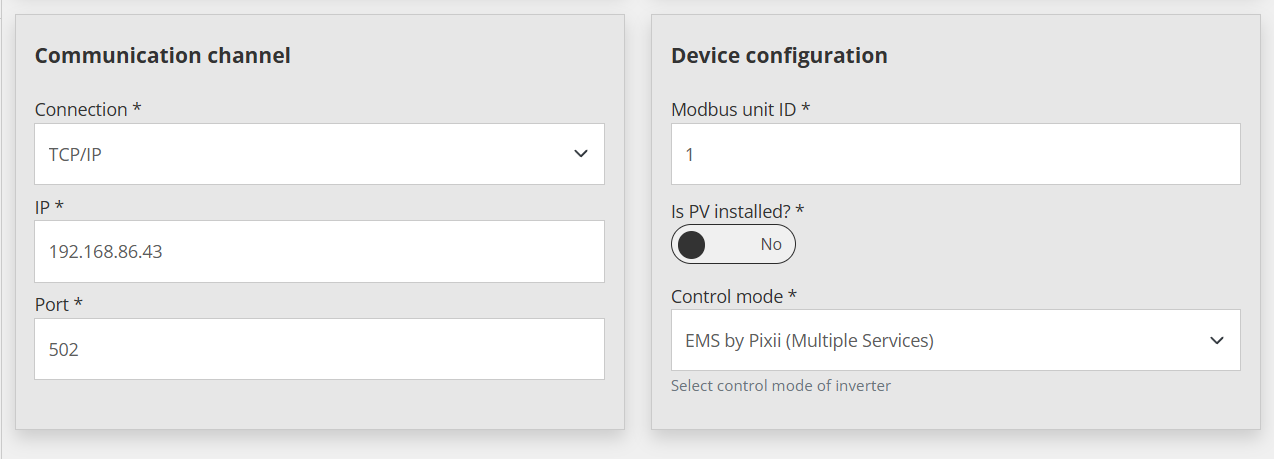

No caso do dispositivo Multiple Services, no menu Devices/PIXII/Details/under all settings (Dispositivos/PIXII/Detalhes/em todas as definições), é necessário configurá-lo, como mostra a imagem abaixo:

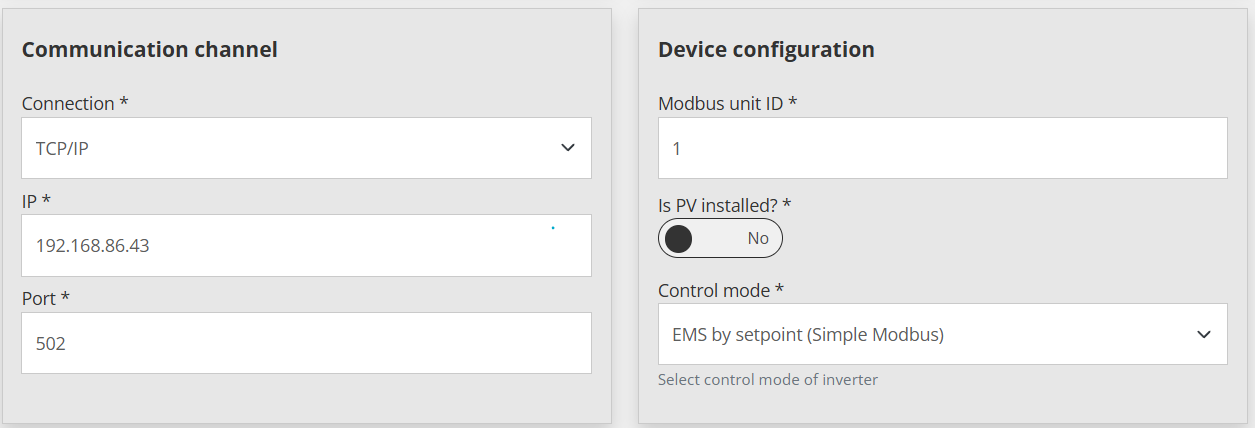

No caso do dispositivo Modbus simples, no menu Dispositivos/PIXII/Detalhes/em todas as definições, tem de ser configurado, como mostra a imagem abaixo:

7. Últimas medições

Após estabelecer com sucesso a comunicação com o dispositivo recém-adicionado, os seus valores podem ser verificados em Dispositivos/PIXII PowerSharper em o configurador Reduxi como um teste adicional.

Para controle avançado da bateria, integre o dispositivo à estratégia do sistema Reduxi. Em Dispositivos/PIXII PowerSharper ou Home em o configurador Reduxi, o tipo de controlo deve ser definido como AUTO para que os comandos da estratégia afetem a bateria.

Para obter a máxima flexibilidade e redução de custos de energia em relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.

Após adicionar o dispositivo com sucesso, ele também pode ser monitorizado e controlado através da aplicação Reduxi.
