Conecte o Reduxi ao Huawei SUN2000B C&I via Modbus TCP, permitindo o gerenciamento dinâmico de tarifas, reduzindo custos de energia e desbloqueando ganhos por meio da arbitragem do mercado de energia.

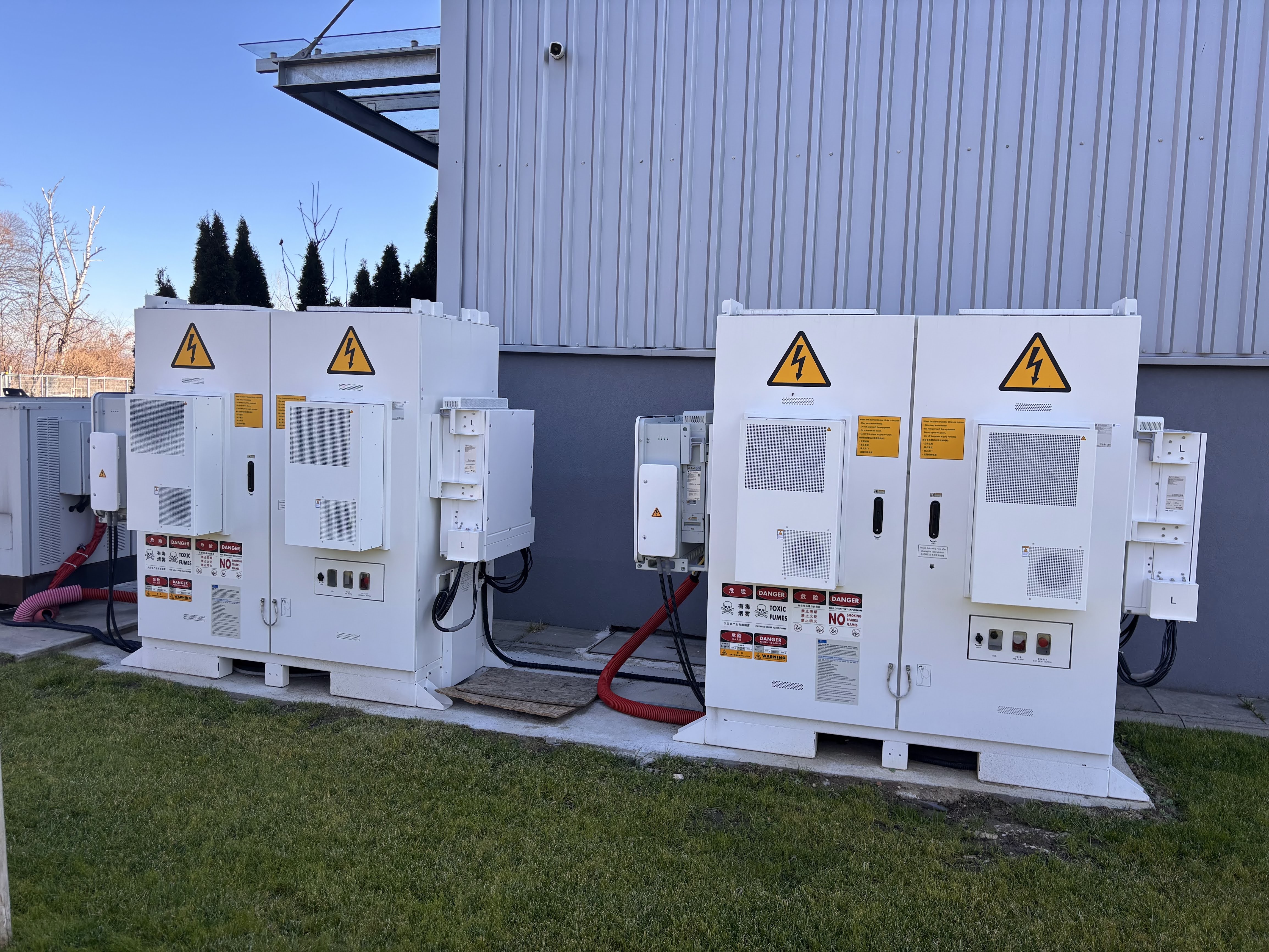

1.Huawei SUN2000B C&I elementos para conexão
Link para o manual do usuário do sistema inversor SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Link para o manual do usuário do sistema de bateria PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Link para usuário do medidor inteligente DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&Conexão I e Ativação Modbus TCP/IP e obtenção de IP
2.1 Conectar a Huawei SUN2000B smartlogger
Toda a configuração e comissionamento são feitos por meio do registrador inteligente Huawei SUN2000B, portanto, a conexão com ele é crucial para as etapas adicionais descritas abaixo.
Uma descrição exata de como se conectar ao registrador inteligente Huawei SUN2000B está disponível no link:

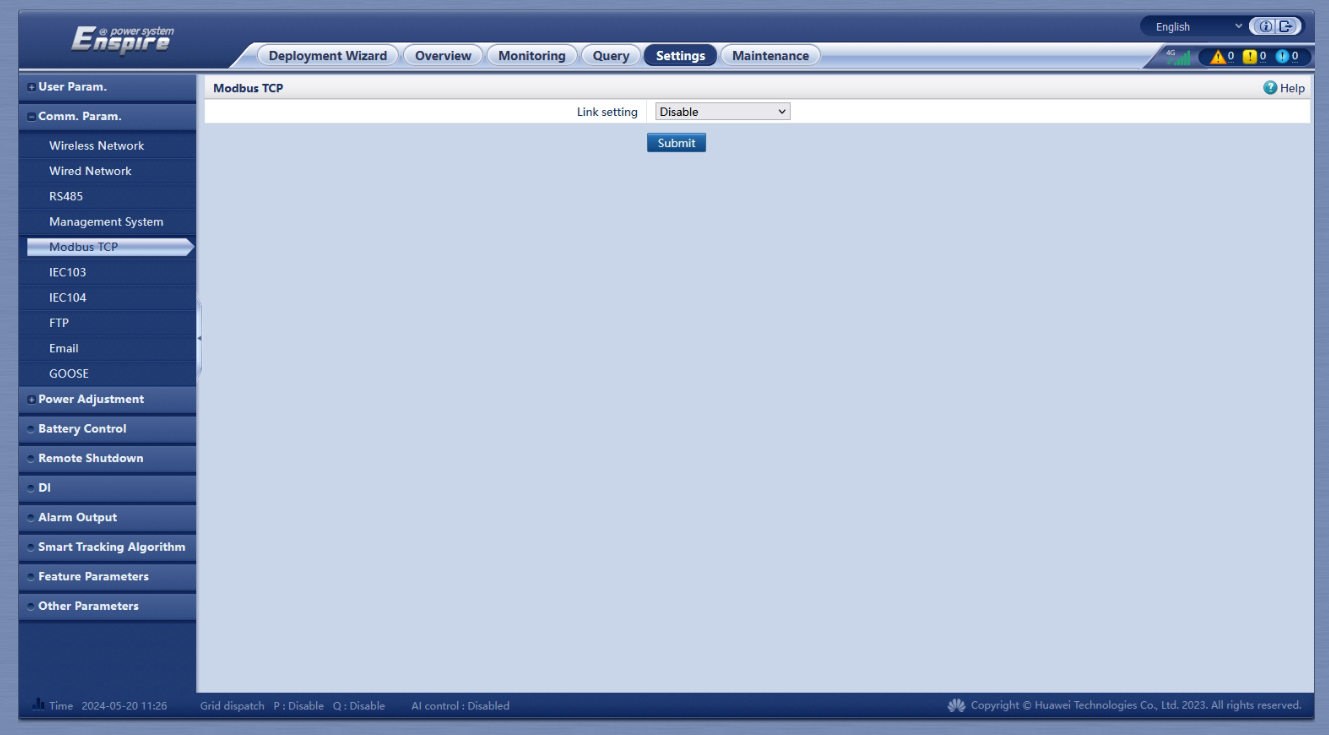

2.2 A ativação é executada no menu Configuração/Modbus TCP:
O protocolo de comunicação para transmissão de dados no caso do Reduxi e Huawei SUN2000B C&I é o Modbus TCP/IP, que deve ser ativado no aplicativo Huawei do sistema de energia Enspire.
- Configurações do Modbus TCP/IP, onde você define:
- Configurações de link. Habilitar,
- Modo de endereço: Endereço lógico (deve ser definido como lógico!)
- Endereço do registrador: defina o endereço lógico do SmartLogger,
- Agendamento rápido: Desativar.

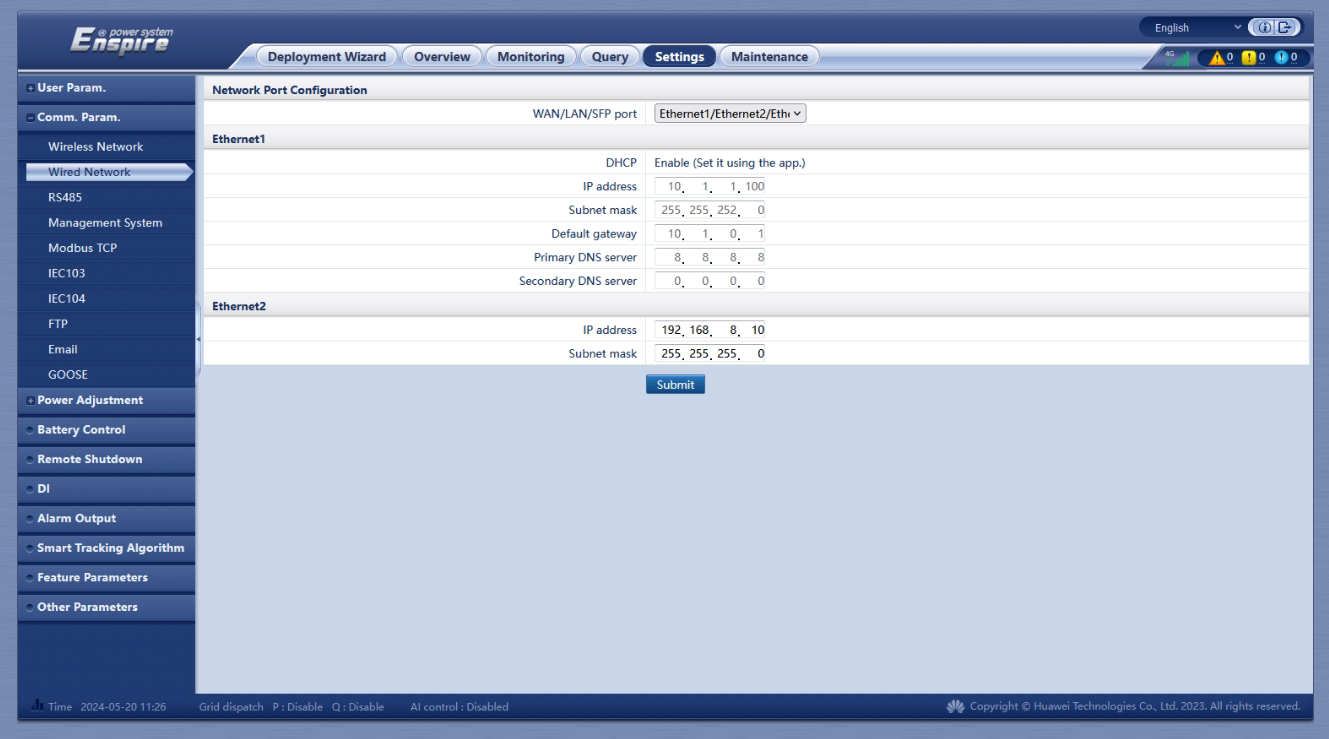

2.3 O IP do Huawei SUN2000B Logger é obtido no menu Configuração/Rede com ou sem fio:
3. Huawei SUN2000B Smart Logger Modbus ID para todos os elementos conectados

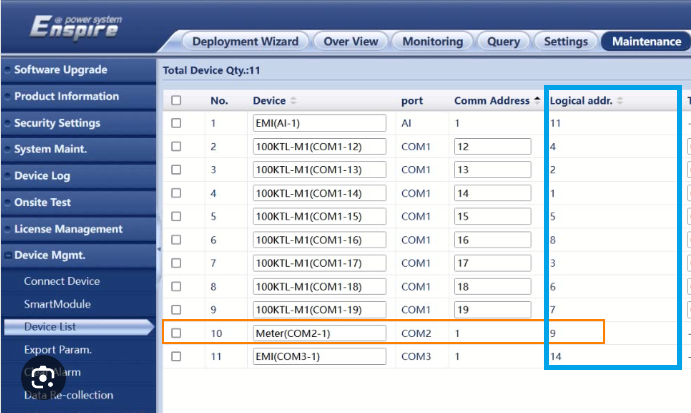

Todos os IDs Modbus (endereço Modus) essenciais para configuração no Sistema Reduxi em relação ao ponto 4.3 são obtidos no aplicativo Enspire em Manutenção/Lista de dispositivos:
3.1 C&I PCS2000MA sistema de bateria PCS e ESS Modbus IDs (explicação extra para sistema de bateria)

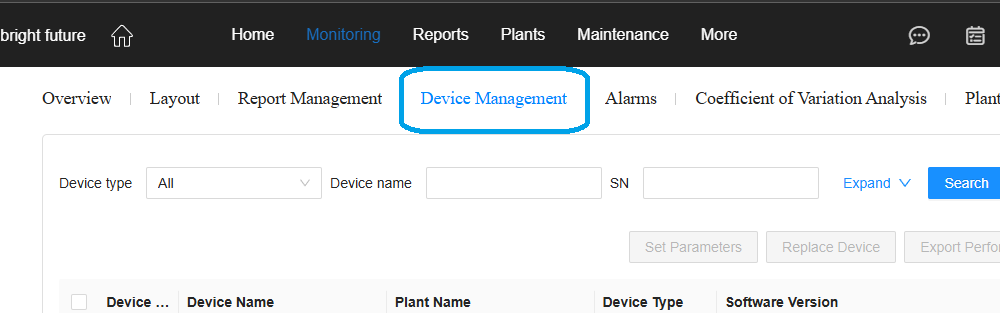

Como o sistema de bateria consiste em duas partes, controle e monitoramento, existem dois endereços de ID Modbus diferentes, ambos os endereços são obtidos no aplicativo FusionSolar em Gerenciamento de dispositivos/casa, imagem abaixo:

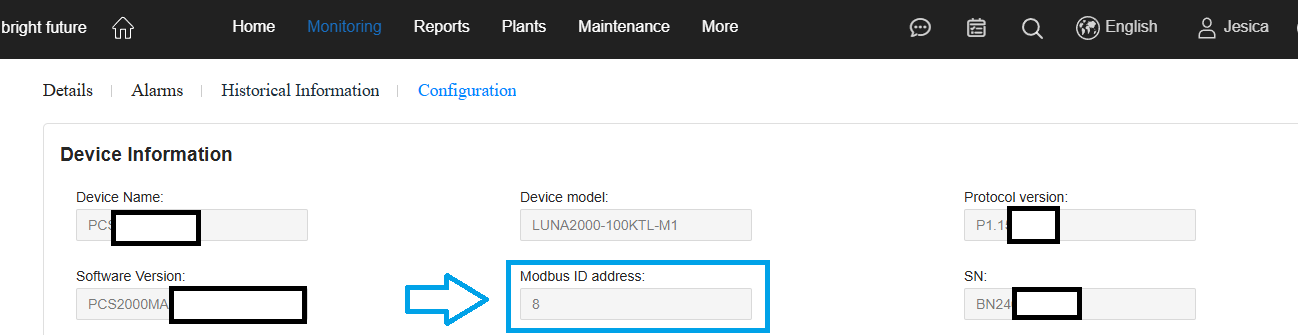

Para o endereço PCS, escolha seu elemento PCS e clique em Configuração:

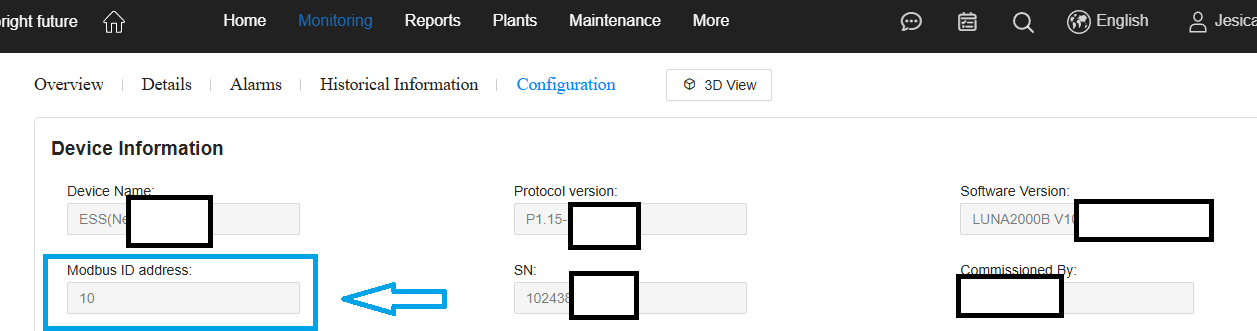

Para o endereço PCS, escolha seu elemento ESS e clique em Configuração:
4. Adicionar um novo dispositivo (Huawei SUN2000B)
Os pontos a seguir são apresentados para adicionar um novo dispositivo (Huawei SUN2000) ou editar um existente.
Como o sistema completo consiste em diferentes componentes, um dispositivo individual deve ser adicionado para cada parte. Existem três componentes distintos:
- Medidor de energia (Huawei SUN2000 3P e não Chint DTSU666 porque todos os dados são obtidos do Logger2000B)
- Inversor (Huawei SUN2000)
- Bateria (Huawei LUNA2000B)
Um exemplo de como adicionar um novo dispositivo ao sistema Reduxi será exibido para Huawei LUNA2000B nos pontos a seguir.
4.1 Adicionar novo dispositivo
Efetue login no aplicativo Reduxi Configurator e pressione o botão "Adicionar dispositivo".

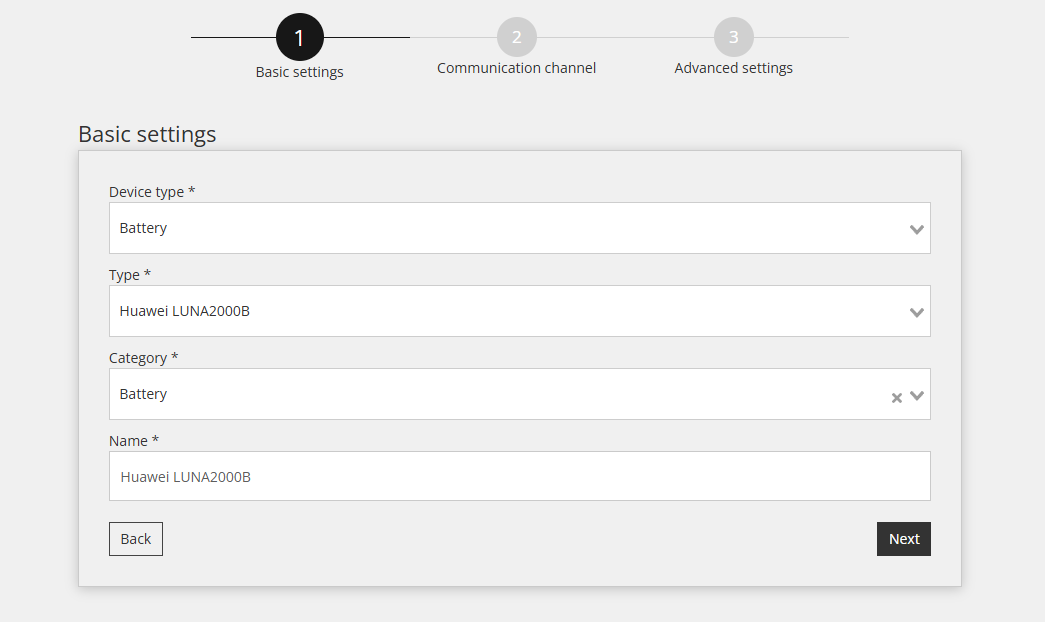

4.2 Selecione o dispositivo que você deseja adicionar (Configurações básicas)
No primeiro passo, selecione os parâmetros básicos do dispositivo que você deseja adicionar:
- Tipo de dispositivo: Bateria,
- Tipo: Huawei LUNA2000B
- Nome: especifique o nome do dispositivo.

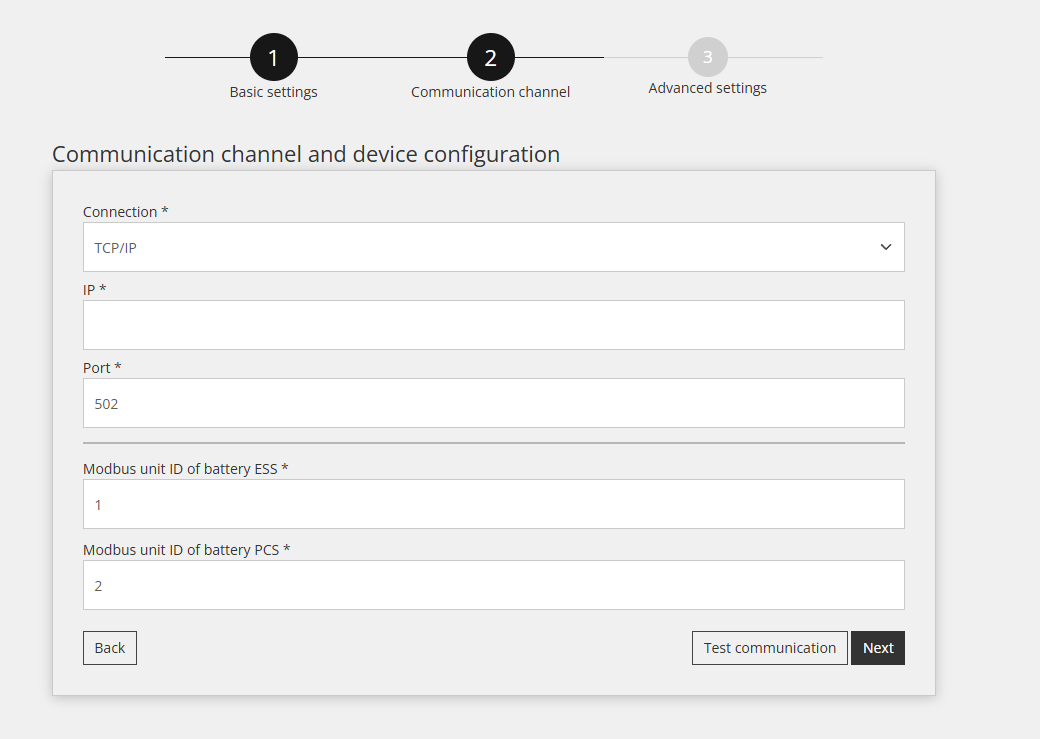

4.3 Canal de comunicação
Preencha os parâmetros para comunicação com o Huawei LUNA2000B, que são:
- Conexão: TCP/IP,
- IP: preencha o IP do SmartLogger2000B 2,2 pontos.
- Porta: sempre 502,
- ID da unidade Modbus: preencha o ID da unidade Modbus EES e PCS da bateria 3. ponto
4.4 Teste de comunicação
Em todos os campos do canal de comunicação, há o botão "Testar comunicação", que é usado para realizar o teste.
O teste de comunicação pode retornar duas respostas:

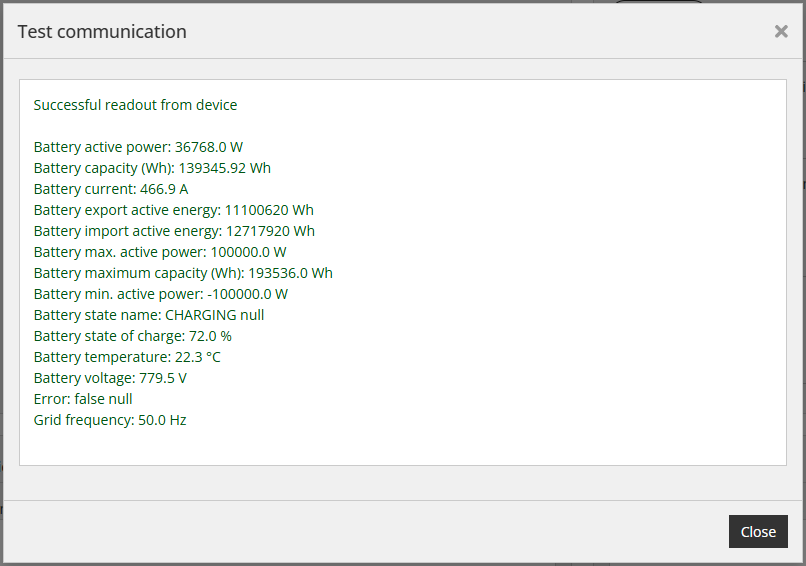

1. A comunicação está funcionando corretamente, a imagem abaixo:
2. A comunicação não está funcionando corretamente, a imagem abaixo:
4.5 Configurações avançadas
As configurações avançadas são arbitrárias e dependem das necessidades específicas do local onde o Reduxi Controller está instalado. Após concluir todas as configurações avançadas, pressione o botão "Concluído"no canto inferior direito.

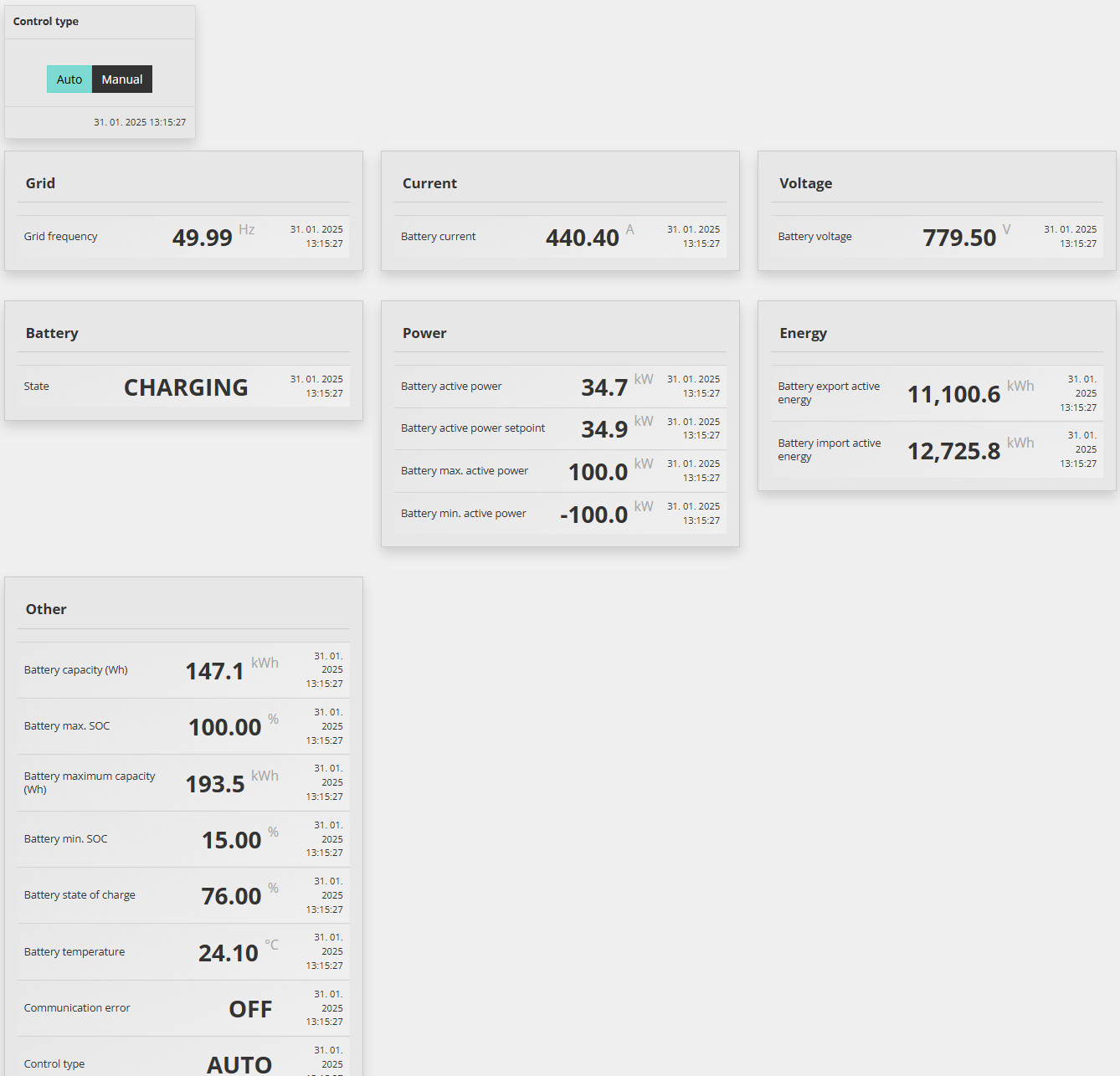

5. Leituras do dispositivo
O objetivo deste ponto é mostrar como verificar as leituras do dispositivo recém-adicionado. Isso é feito em 'Dispositivo/Última medição'.
Para controle avançado de elementos individuais conectados ao SmartLogger2000B, elementos integrados devem ser adicionados à estratégia do sistema Reduxi.
Por exemplo, o tipo de controle do Huawei LUNA2000B deve ser definido como AUTO. Esta configuração pode ser definida em Dispositivos > Huawei LUNA2000B no Reduxi Configurator.
Quando o dispositivo é definido como AUTO, os comandos da estratégia podem ser executados. Caso contrário, o controle se tornará obsoleto.
Para obter a máxima flexibilidade e redução de custos de energia em relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Após adicionar o dispositivo com sucesso, ele pode ser monitorado e controlado também via o aplicativo Reduxi.
