Como ligar o PEGO ECP200 BASE (HVAC) ao Reduxi Controller
Ligue o PEGO ECP200 BASE ao Reduxi Controller através de Modbus RTU. Obtém a máxima flexibilidade e reduções de custos e de energia até 30%.
Descrição em texto desta imagem

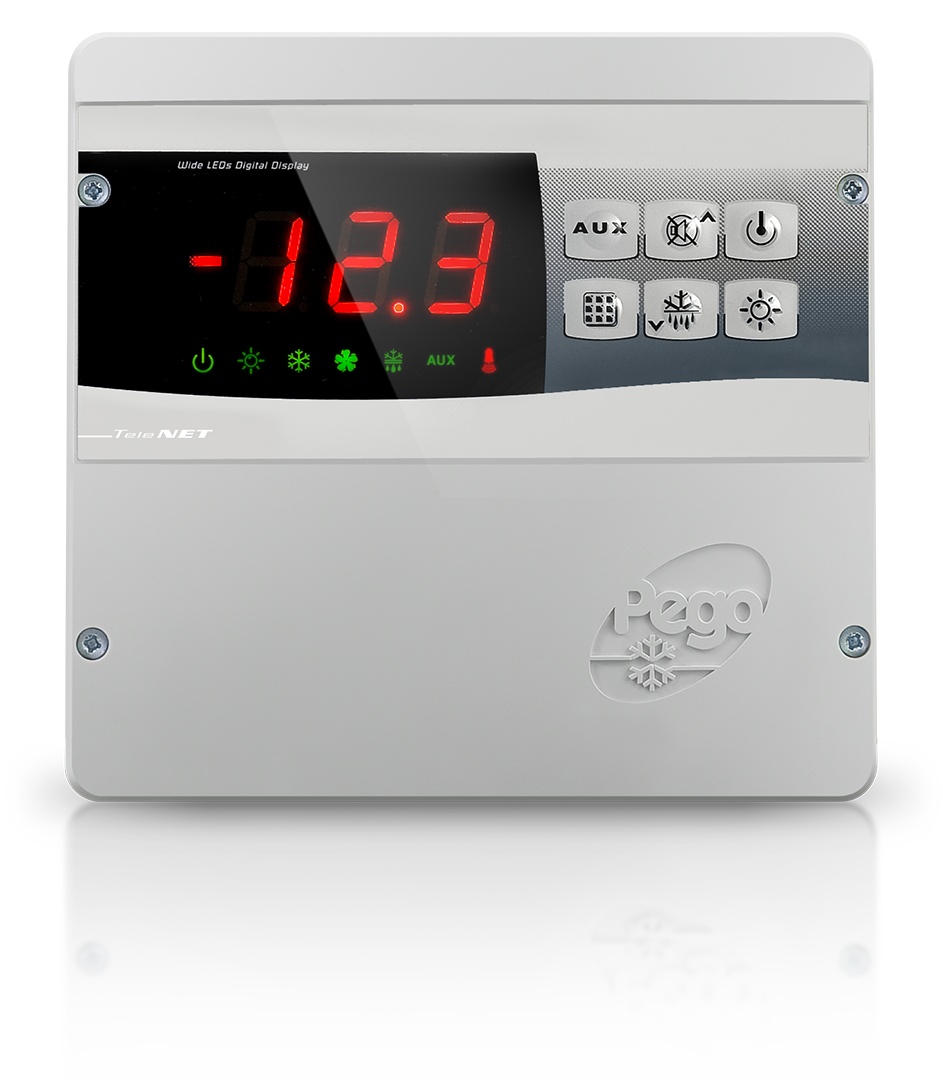

Fotografia de um painel de controlo cinzento-claro, de montagem na parede, com uma caixa retangular de cantos arredondados e um reflexo brilhante por baixo. Parte superior: um painel preto com o texto 'Wide LEDs Digital Display' acima de um ecrã vermelho de sete segmentos que mostra -12.3. Abaixo do ecrã estão ícones de estado: alimentação (verde), sol (verde), floco de neve (verde), ventoinha (verde), descongelação (verde), AUX (texto verde) e uma lâmpada de alarme (vermelha). À direita há seis teclas: AUX, silenciar com uma seta para cima, alimentação, um ícone de grelha, descongelação/floco de neve com uma seta para baixo e um ícone de sol. O texto 'TeleNET' está impresso por baixo do ecrã, à esquerda. O logótipo 'Pego' está em relevo na parte inferior direita da caixa. Quatro parafusos são visíveis nos cantos.
1 Documentação técnica
Documentos do PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – Documentação do dispositivo, tal como ligada no guia original do Reduxi.
- ECP 200 BASE4 A data sheet (PDF, Italian) – Folha de dados do painel de controlo para câmaras frigoríficas, do distribuidor Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – Manual na ManualsLib.
2 Equipamento necessário
Precisa dos seguintes componentes:
- PEGO ECP200 BASE
- Reduxi Controller
- Cabo para a ligação Modbus RTU (RS485)
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar o PEGO ECP200 BASE ao Reduxi Controller
O PEGO ECP200 BASE tem uma interface RS485 que suporta Modbus RTU. O Reduxi lê o dispositivo através desta interface Modbus, pelo que a ligação física tem de estar feita primeiro.
A imagem mostra como ligar o Reduxi Controller e o PEGO ECP200 BASE.
Descrição em texto desta imagem
Diagrama de cablagem que combina um desenho e uma fotografia. À esquerda: uma linha de barramento tracejada parte da margem esquerda. Duas pequenas caixas com a etiqueta TYPICAL CONNECTION têm cada uma os terminais A e B. Ao lado está um controlador PEGO com um ecrã digital vermelho e botões, com os terminais numerados 7 e 8 na parte inferior. Um fio vermelho e um fio azul vão da linha até ao Reduxi controller, à direita (dispositivo escuro com o logótipo reduxi, uma porta Ethernet e um conector preto amovível); o fio vermelho e o fio azul ligam-se ao conector preto. Um pequeno símbolo redondo preto está por baixo da linha, perto da esquerda.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o PEGO ECP200 BASE ao Reduxi
Depois de ligar o Reduxi Controller e o PEGO ECP200 BASE, registe o dispositivo no Reduxi.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator (ver ponto 4) e clique no botão Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral esquerda do Reduxi Configurator. Em cima: logótipo reduxi com o texto CONFIGURATOR. Secções recolhidas: Devices (ícone de mais) e Strategies (ícone de mais). Abaixo, dois botões lado a lado: Add device (ícone de mais, assinalado com uma caixa de realce azul) e Add strategy (ícone de mais). Abaixo deles, duas entradas: Settings e Profile. A área à direita da barra lateral está vazia, a branco.
No primeiro passo, selecione as definições básicas:
- Tipo de dispositivo:
HVAC - Tipo:
PEGO ECP200 BASE - Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, passo 1 de 3 do assistente de adição de dispositivos, título da página 'Basic settings'. Passos de progresso: 1 Basic settings (ativo, círculo preto), 2 Communication channel, 3 Advanced settings. Campos: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (com um ícone x para limpar); Name *: PEGO ECP200 BASE. Botões: Back (contorno), Next (escuro).
5.2 Definições de comunicação
O segundo passo configura o canal de comunicação para o Modbus RTU. Cria a ligação entre o Reduxi Controller e o PEGO ECP200 BASE. A captura de ecrã mostra as definições.
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator com três passos: 1 Basic settings (preto), 2 Communication channel (preto, atual), 3 Advanced settings (cinzento). Título: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Botões: Back, Test communication, Next (escuro).
5.3 Testar a comunicação
O botão Test communication está por baixo dos campos de comunicação. Verifica se a ligação Modbus RTU entre os dispositivos funciona. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da parte inferior de um formulário do Reduxi Configurator. Modbus unit ID *: 1. Botões: Back, Test communication (enquadrado por um retângulo azul), Next (botão escuro).
O teste devolve um de dois resultados:
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication (X de fecho no canto superior direito). Texto verde: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Botão: Close (escuro).
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication com um x de fechar no canto superior direito. Mensagem em texto vermelho: Unable to communicate with device. Botão escuro no canto inferior direito: Close.
5.4 Definições avançadas
Utilize as definições avançadas apenas se o local tiver requisitos especiais. Por predefinição, não altera nada aqui.
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator, passo 3 Advanced settings. Indicador de passos: 1 Basic settings, 2 Communication channel, 3 Advanced settings (todos pretos). Título: Advanced settings. Cada pergunta tem um interruptor, todos em No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Listas pendentes: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Botão: Back.
6 Verificar as leituras
6.1 Últimas medições
Verifique as leituras do dispositivo em Device (PEGO ECP200 BASE) – Last measurement no Reduxi Configurator.
Descrição em texto desta imagem
Captura de ecrã da vista de últimas medições do Reduxi Configurator com vários cartões. Cartão State name setpoint: uma fila de botões Off, Eco, On (realçado a turquesa), Boost, Setpoint; data e hora 17. 02. 2025 16:06:17. Cartão Configuration, linhas (todas com data e hora 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3,0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3,0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4,0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10,0 °C. Cartão Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Cartão Other: Control type: MANUAL; State name setpoint: ON_AUTO (margem direita ligeiramente cortada); ambos com data e hora 17. 02. 2025 16:06:17.
6.2 Monitorizar na cloud Reduxi
Depois de o dispositivo ser adicionado no Configurator, pode monitorizá-lo na aplicação cloud Reduxi.
✓ Resumo
Preparação (pontos 1–2): Obtenha a documentação do PEGO ECP200 BASE. Prepare o Reduxi Controller, o cabo Modbus RTU e um portátil ou tablet.
PEGO ECP200 BASE (ponto 3): Ligue o dispositivo ao Reduxi Controller através de Modbus RTU (RS485).
Adicionar ao Reduxi (pontos 4–5): Inicie sessão na interface web do Reduxi. Adicione o dispositivo como HVAC do tipo PEGO ECP200 BASE, introduza as definições de comunicação, execute o Test communication e clique em Done.
Entrada em funcionamento (ponto 6): Verifique as leituras em Last measurement. Monitorize o dispositivo na cloud Reduxi.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique a ligação física Modbus RTU (ver ponto 3) e as definições de comunicação (ver ponto 5, ponto 5.2). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
