Integre o dispositivo PEGO ECP200 BASE com o controlador Reduxi via Modbus RTU, alcançando flexibilidade máxima e possíveis reduções de custo e energia de até 30%.

1. PEGO ECP200 BASE documentação:

A documentação para download pode ser obtida no link:

http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf

2. Conexão física entre PEGO ECP200 BASE

e controlador Reduxi

A conexão física deve ser estabelecida, pois o Modbus RTU é usado para acessar o PEGO ECP200 BASE

Interface Modbus.

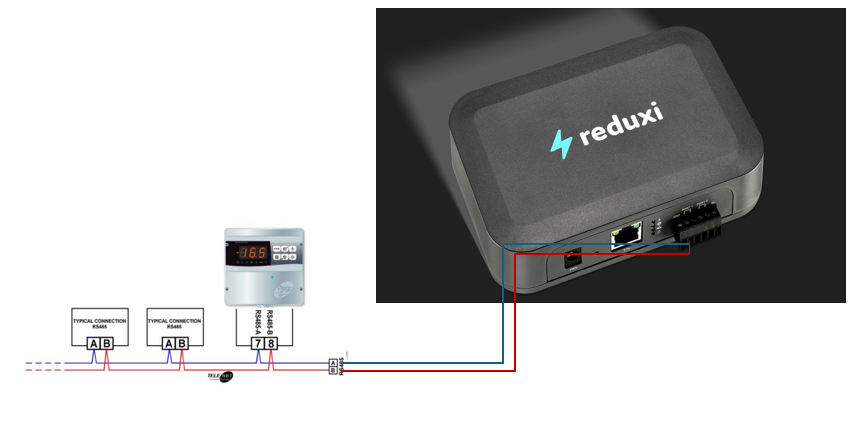

A imagem abaixo mostra como a conexão física é estabelecida entre o Reduxi e o PEGO ECP200 BASE:

3. Adicione PEGO ECP200 BASE ao sistema Reduxi.

Após conectar o Reduxi e o PEGO ECP200 BASE, você pode registrá-lo como um novo dispositivo (PEGO ECP200 BASE).

3.1 Adicionar dispositivo (PEGO ECP200 BASE)

Primeiro, faça login no configurador Reduxi local e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.

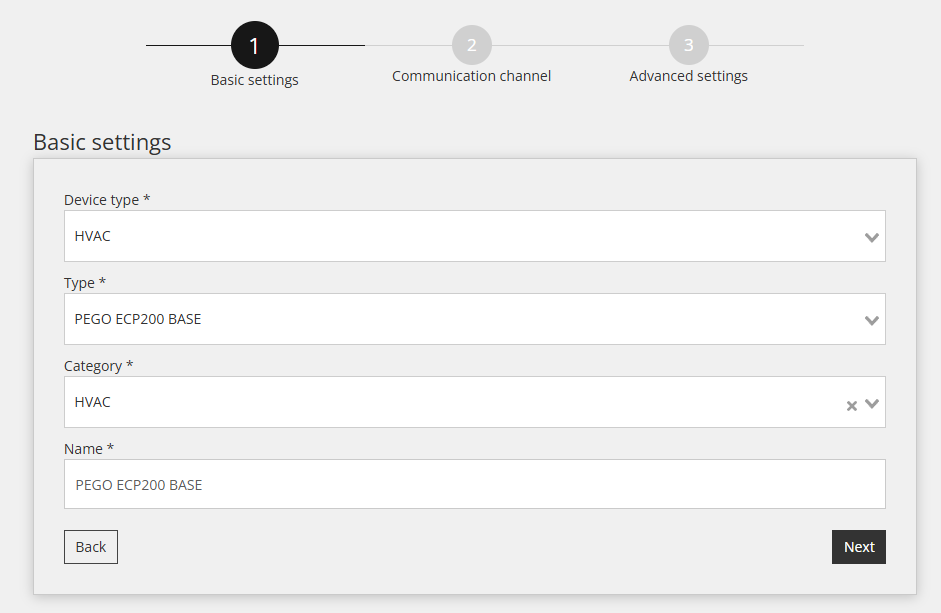

4.2 Selecione PEGO ECP200 BASE

Na primeira etapa, são definidas as configurações básicas:

• Selecione o tipo de dispositivo: HVAC,
• Selecione o tipo: PEGO ECP200 BASE,
• Dê um nome ao dispositivo.

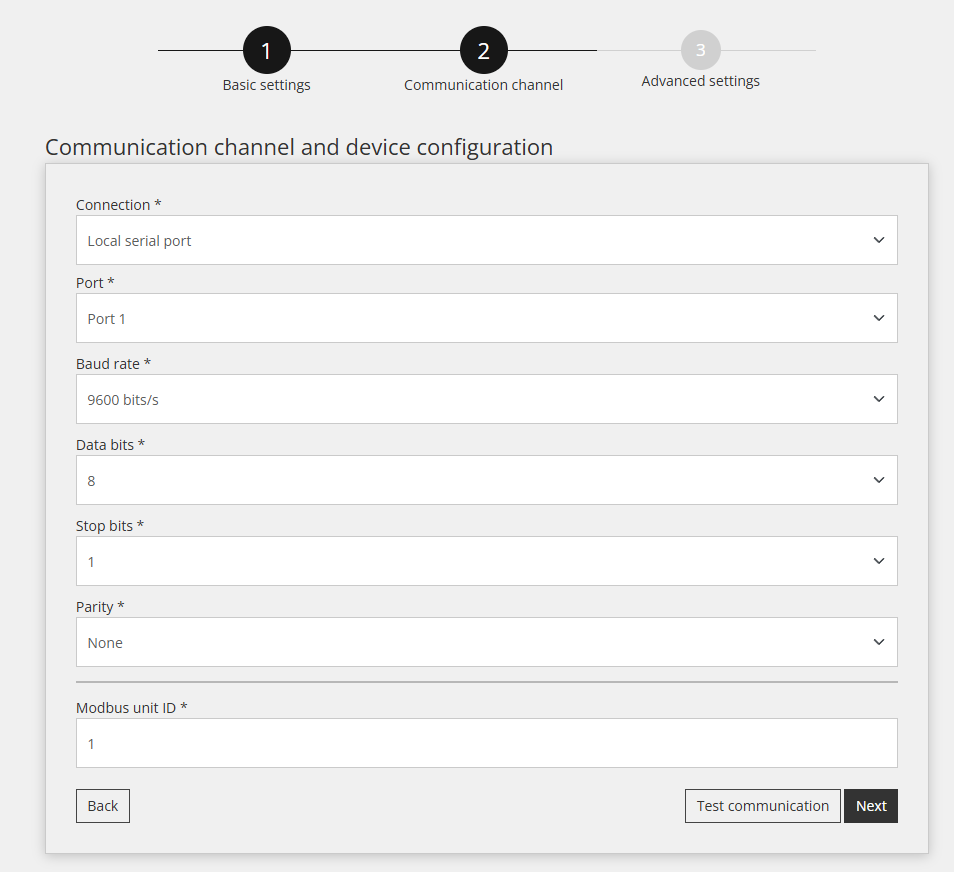

4.3 Configuração do dispositivo para canal de comunicação

O segundo passo envolve a configuração do canal de comunicação, o que é essencial para uma comunicação Modbus RTU adequada. Nesta etapa, é estabelecido o link de comunicação entre o controlador Reduxi e o PEGO ECP200 BASE.

As configurações para o canal de comunicação são exibidas abaixo:

4.4 Teste de comunicação

Abaixo de todos os campos do Canal de Comunicação mencionados na etapa anterior, há um botão "Testar Comunicação". Este botão é usado para verificar se a conexão Modbus RTU entre os dispositivos está funcionando corretamente.

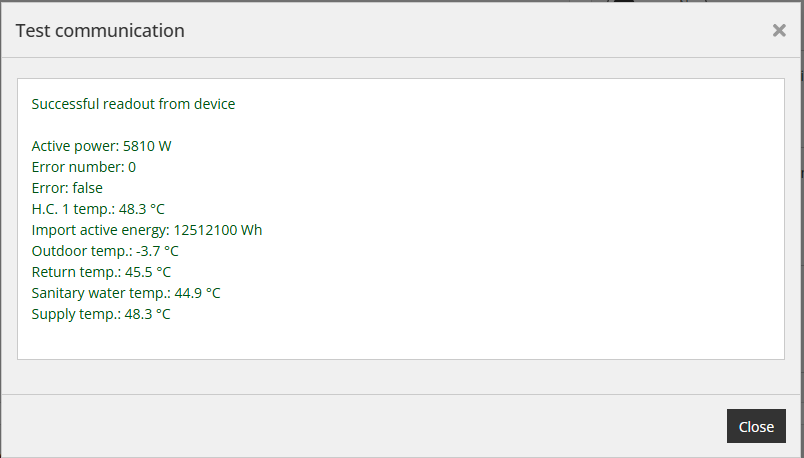

Resposta bem-sucedida:

Resposta sem sucesso:

4.5 Configurações avançadas

Esta seção é usada se as necessidades especiais do local devem ser atendidas. Por padrão, nada precisa ser alterado em Configurações avançadas.

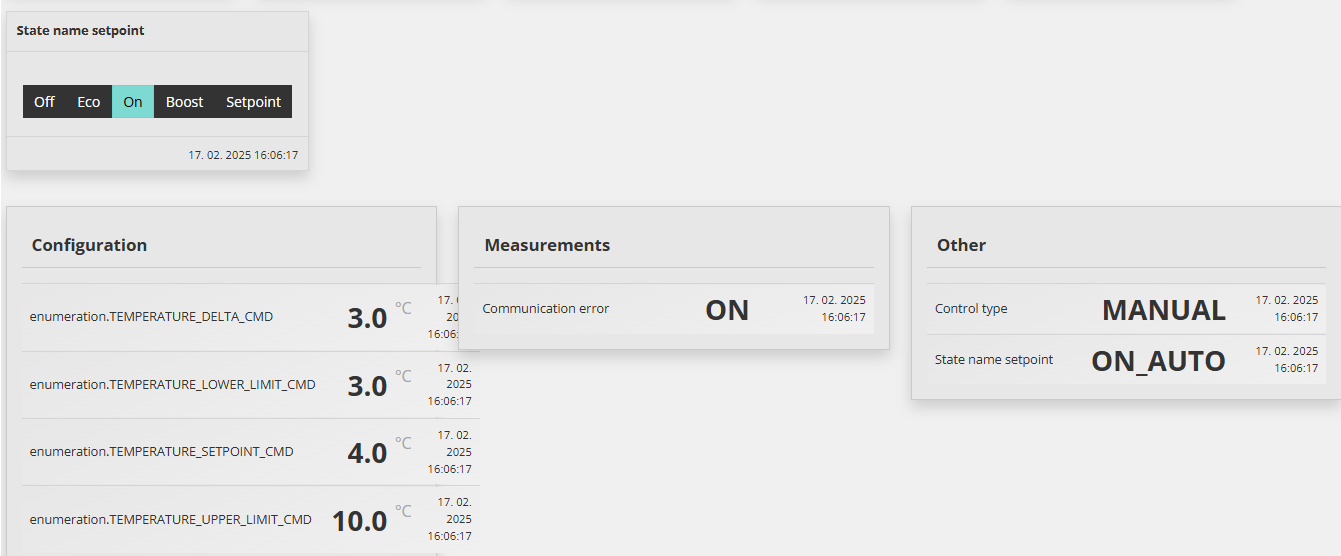

5. Leituras do dispositivo

O objetivo deste ponto é mostrar como verificar as leituras do dispositivo. Isso é feito em 'Dispositivo (EGO ECP200 BASE)/Última medição'.

Depois que o dispositivo for adicionado com sucesso por meio do configurador, ele poderá ser monitorado por meio do aplicativo de nuvem Reduxi.
