Como ligar o inversor híbrido Sigenergy ao Reduxi Controller
Integre o inversor híbrido Sigenergy no Reduxi Controller através de Modbus TCP/IP. Obtém assim a máxima flexibilidade e reduções de custos e de energia até 30%.

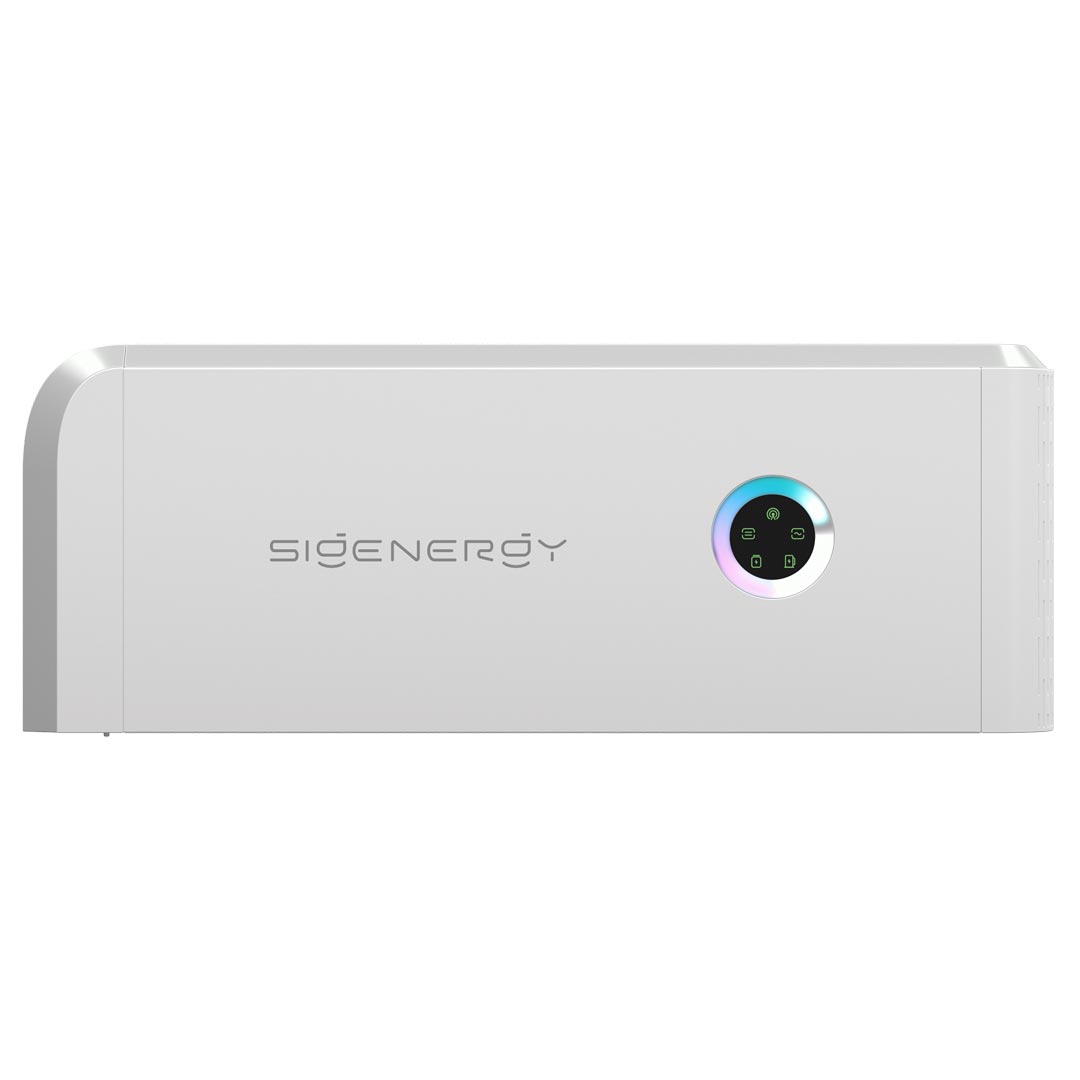

Descrição em texto desta imagem
Fotografia ou imagem renderizada de um inversor híbrido branco, de montagem na parede, sobre fundo branco. A caixa é cinzento-clara/branca, com cantos arredondados no canto superior esquerdo. A palavra 'SIGENERGY' está impressa a cinzento na frente, à esquerda. À direita há um indicador redondo com um anel luminoso multicolor (de azul a rosa) à volta de um círculo preto com quatro pequenos ícones verdes (um símbolo de Wi-Fi/sinal em cima e símbolos à esquerda, à direita, em baixo à esquerda e em baixo à direita). A parte inferior da unidade é lisa, sem outras marcações.
1 Preparação
1.1 Documentação técnica
Utilize estes documentos para mais informações sobre as definições do inversor híbrido Sigenergy.
- Sigenergy hybrid inverter documentation – Transferência da documentação do inversor (April Ice B2B)
- How to enable Modbus TCP/IP – Artigo de apoio da Sigenergy
- Sigenergy Modbus Protocol V2.7 – Protocolo Modbus da Sigenergy, versão de 23-05-2025
- Video on YouTube – Vídeo indicado no artigo original
1.2 Equipamento necessário
- Reduxi Controller
- Inversor híbrido Sigenergy, ligado ao Reduxi Controller
- Smartphone com a aplicação mySigen
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
2 Configurar o inversor híbrido Sigenergy
2.1 Transferir a aplicação mySigen
Transfira a aplicação mySigen:
- Google Play: mySigen no Google Play
- Apple App Store: mySigen na App Store
2.2 Encontrar o endereço IP do inversor
Quando tiver acesso através da aplicação móvel, altere as definições para que o Reduxi Controller possa aceder ao inversor híbrido através de Modbus TCP/IP. Siga estes passos.
Descrição em texto desta imagem
Captura de ecrã da página inicial da aplicação mySigen num telemóvel, tema escuro, captura de ecrã alta. Barra de estado: hora 11:51, barras de sinal, ícone de Wi-Fi, bateria 57. Em cima: ícone de menu (à esquerda), ícone de partilha (à direita); o nome do sistema entre eles está tapado por uma barra preta. Por baixo, uma etiqueta de estado: 'Normal | On Grid'. Meteorologia: ícone de sol atrás de nuvem, 7 °C. Leituras superiores: 0 kW e 10,3 kW. Uma ilustração 3D de uma casa com painéis solares no telhado, um carregador AC com um carro, um inversor branco e uma bateria, com linhas de fluxo de energia. Legendas: SOLAR, HOME, 'Available AC CHARGER'; por baixo da casa: 0 kW DC CHARGER; 0 kW · 90,0% SigenStor; 10,3 kW GRID. Fila de cinco botões: Diagnosis, Notice, Mode, Safety, Charger. Cartão 'Today': 0,04 kWh Solar Generate. (truncado), € -0,32 Energy Value. Navegação inferior: Home (selecionado, verde), Device, Service, Setting. Barra branca indicadora de início em baixo.
Descrição em texto desta imagem
Captura de ecrã da página Settings na aplicação mySigen num telemóvel, tema escuro, captura de ecrã alta. Barra de estado: hora 11:49, barras de sinal, ícone de Wi-Fi, bateria 58. Em cima: uma linha com um mosaico de avatar 'Ap', o nome tapado por uma barra preta e uma seta. Por baixo, um cartão do sistema com um botão de menu '.', uma ilustração 3D de uma casa com painéis solares, um inversor branco e um carregador, e um bloco de texto tapado por uma barra preta. Quatro itens de definições rápidas: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Cartão 'Settings & Tools' com linhas, cada uma com uma seta: About, App Setting, Network Configure, Device Configure. Navegação inferior: Home, Device, Service, Setting; o item Setting (verde) está assinalado com um retângulo azul. Barra branca indicadora de início em baixo.
Descrição em texto desta imagem
Captura de ecrã do ecrã System Settings na aplicação mySigen num telemóvel, tema escuro, captura de ecrã alta. Barra de estado: hora 11:49, barras de sinal, ícone de Wi-Fi, bateria 58. Cabeçalho: seta de retrocesso e título 'System Settings'. Um cartão do sistema mostra uma ilustração 3D de uma casa com painéis solares, um inversor e um carregador, com um ícone verde de lápis (editar); o nome e os detalhes do sistema por baixo estão tapados por uma barra preta. Secção 'Basic Info': System ID: valor tapado; Country/Region: valor tapado; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Secção 'More Settings' com linhas, cada uma com uma seta: Connectivity (valor Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. A linha Connectivity está assinalada com um retângulo azul (o retângulo começa no título 'More Settings'). Barra branca indicadora de início em baixo.
Descrição em texto desta imagem
Captura de ecrã do ecrã Connectivity na aplicação mySigen num telemóvel, tema escuro, captura de ecrã alta. Barra de estado: hora 11:50, barras de sinal, ícone de Wi-Fi, bateria 58. Cabeçalho: seta de retrocesso e título 'Connectivity'. Seletor com dois separadores: System (selecionado) e Device (não selecionado); o separador Device está assinalado com um retângulo azul e uma seta azul a apontar para ele. Por baixo, numa moldura tracejada: um ícone de dispositivo empilhado (bateria/inversor), uma marca de verificação verde e um ícone de ficha de rede ligados por linhas, com o texto 'SigenStor is connected to the Network'. Por baixo, um cartão com três linhas, cada uma com uma seta: Ethernet (ícone de ficha riscado), WLAN (ícone de Wi-Fi com x), Cellular (ícone de sinal com x). O resto do ecrã é fundo escuro vazio, com uma barra branca indicadora de início em baixo.
Descrição em texto desta imagem
Captura de ecrã de um ecrã da aplicação mySigen num telemóvel, tema escuro, captura de ecrã alta. Barra de estado: hora 11:50, barras de sinal, ícone de Wi-Fi, bateria 58. Cabeçalho: seta de retrocesso e título 'Connectivity'. Seletor com dois separadores: System e Device (Device selecionado). Por baixo há um cartão do dispositivo com o título 'SigenStor', uma pequena imagem de um dispositivo branco, um ponto de estado verde e o estado 'Normal'; a linha com o nome/número de série do dispositivo sob o título está tapada por uma barra preta. O cartão lista três linhas, cada uma com uma seta: Ethernet (ícone verde de ficha), WLAN (ícone cinzento de Wi-Fi com x), Cellular (ícone cinzento de sinal com x). A linha Ethernet está assinalada com um contorno oval azul. O resto do ecrã abaixo do cartão é fundo escuro vazio, com uma barra branca indicadora de início em baixo.
Descrição em texto desta imagem
Captura de ecrã do ecrã Ethernet na aplicação mySigen num telemóvel, tema escuro, captura de ecrã alta. Barra de estado: hora 11:50, barras de sinal, ícone de Wi-Fi, bateria 58. Cabeçalho: seta de retrocesso, título 'Ethernet', 'Save' (verde, em cima à direita). Campos: MAC Address: valor tapado por uma barra preta. Cartão 'Ethernet' com o estado 'Connected' (verde). Primary DNS: 8.8.8.8 (acinzentado); Secondary DNS: 208.67.222.222. Interruptor 'Obtain IP address automatically': ativado (verde). Campos acinzentados: IP Address: 172.16.40.228, assinalado com um retângulo azul; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Abaixo há um fundo escuro vazio com uma barra branca indicadora de início.
2.3 Ativar o Modbus TCP/IP
Para instruções sobre como ativar o Modbus TCP/IP no inversor, consulte o artigo de apoio da Sigenergy.
2.4 Definir o corte de descarga e a reserva de backup
Descrição em texto desta imagem
Captura de ecrã do ecrã 'System Settings' na aplicação mySigen num telemóvel, tema escuro. Barra de estado: hora 6:51, sinal 5G, bateria 65. Cabeçalho: seta de retrocesso, título 'System Settings', 'Save' (verde). Em cima, uma linha de interruptor está cortada (texto a terminar em 'nable'). Secção 'Charge & Discharge' com os campos: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Um oval vermelho desenhado à mão rodeia os campos Discharge Cut-Off SOC (%) e Backup Reserve (%).
3 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
4 Adicionar o inversor híbrido Sigenergy ao Reduxi
Depois de ligar o Reduxi Controller e o inversor híbrido Sigenergy, registe o inversor como um novo dispositivo.
4.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 3) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral esquerda do Reduxi Configurator. Em cima: logótipo reduxi com o texto CONFIGURATOR. Secções recolhidas: Devices (ícone de mais) e Strategies (ícone de mais). Abaixo, dois botões lado a lado: Add device (ícone de mais, assinalado com uma caixa de realce azul) e Add strategy (ícone de mais). Abaixo deles, duas entradas: Settings e Profile. A área à direita da barra lateral está vazia, a branco.
No primeiro passo (definições básicas), selecione os parâmetros básicos do dispositivo:
- Device type:
Hybrid Inverter - Tipo:
Sigenergy Hybrid - Name: um nome à sua escolha
4.2 Definições de comunicação
O segundo passo configura o canal de comunicação entre o Reduxi Controller e o inversor híbrido Sigenergy. Este passo é essencial para a comunicação Modbus TCP/IP. A imagem mostra as definições do canal de comunicação.
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, passo 2 de 2 do assistente de adição de dispositivos. Passos de progresso: 1 Basic settings, 2 Communication channel (ambos círculos pretos preenchidos). Título da secção: 'Communication channel and device configuration'. Campos: Connection *: TCP/IP (lista pendente); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Botões: Back (contorno), Test communication (contorno), Done (escuro).
4.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este teste lê o inversor híbrido Sigenergy uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
4.4 Definições avançadas
Utilize as definições avançadas apenas se o local tiver necessidades especiais. Por predefinição, não precisa de alterar nada.
Descrição em texto desta imagem
Captura de ecrã do assistente do Reduxi Configurator, passo 3 Advanced settings. Indicador de passos: 1 Basic settings, 2 Communication channel, 3 Advanced settings (todos pretos). Título: Advanced settings. Cada pergunta tem um interruptor, todos em No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Listas pendentes: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Botão: Back.
5 Verificar as leituras
5.1 Últimas medições
Depois de estabelecida a comunicação, verifique as leituras em Devices – Sigenergy Hybrid Inverter – Last measurement no Reduxi Configurator.
Descrição em texto desta imagem
Captura de ecrã da página 'Last measurements' de um dispositivo no Reduxi Configurator. Separadores: Last measurements (ativo), Analyze, Archive. Em cima à direita: lista pendente de atualização 'Without refreshing' e um botão de atualizar. Cartão 'Control type': botões Auto (verde-claro) e Manual (escuro, selecionado); data e hora 14. 03. 2025 12:49:13. Todos os valores abaixo têm a data e hora 14. 03. 2025 12:49:01, salvo indicação em contrário. Cartão PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vazio (unidade kW); enumeration.PV_STATE_NAME: CONNECTED. Cartão Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Cartão Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Cartão Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Cartão Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vazio (kW); Grid export active power limit: vazio (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Cartão Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (data e hora 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Ativar o controlo pelo Reduxi
Para o controlo avançado do inversor híbrido Sigenergy, integre o dispositivo nos modos de otimização do sistema Reduxi. Em Devices – Sigenergy Hybrid no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos da estratégia afetam a bateria.
Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.
Depois de adicionar o dispositivo, também pode monitorizá-lo e controlá-lo na aplicação Reduxi.
✓ Resumo
Preparação (pontos 1–2): Utilize a documentação da Sigenergy. Instale a aplicação mySigen.
Inversor Sigenergy (ponto 2): Copie o endereço IP na aplicação mySigen. Ative o Modbus TCP/IP. Defina Discharge Cut-Off SOC e Backup Reserve como mostrado.
Adicionar ao Reduxi (pontos 3–4): Inicie sessão na interface web do Reduxi. Adicione o dispositivo com o tipo Sigenergy Hybrid, cole o endereço IP e execute o Test communication.
Colocar em funcionamento (Ponto 5): Verifique as últimas medições. Defina o tipo de controlo como AUTO e defina uma estratégia.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o endereço IP da aplicação mySigen foi introduzido corretamente. Verifique se o Modbus TCP/IP está ativado no inversor. |
| Comportamento inesperado da bateria | Verifique se Discharge Cut-Off SOC (%) e Backup Reserve (%) estão definidos com os valores indicados no ponto 2.4. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
