Aproveite de forma inteligente as tarifas de eletricidade variáveis – economize até 30% nos custos de energia com bombas de calor SG-Ready da Ochsner e o gateway Reduxi.

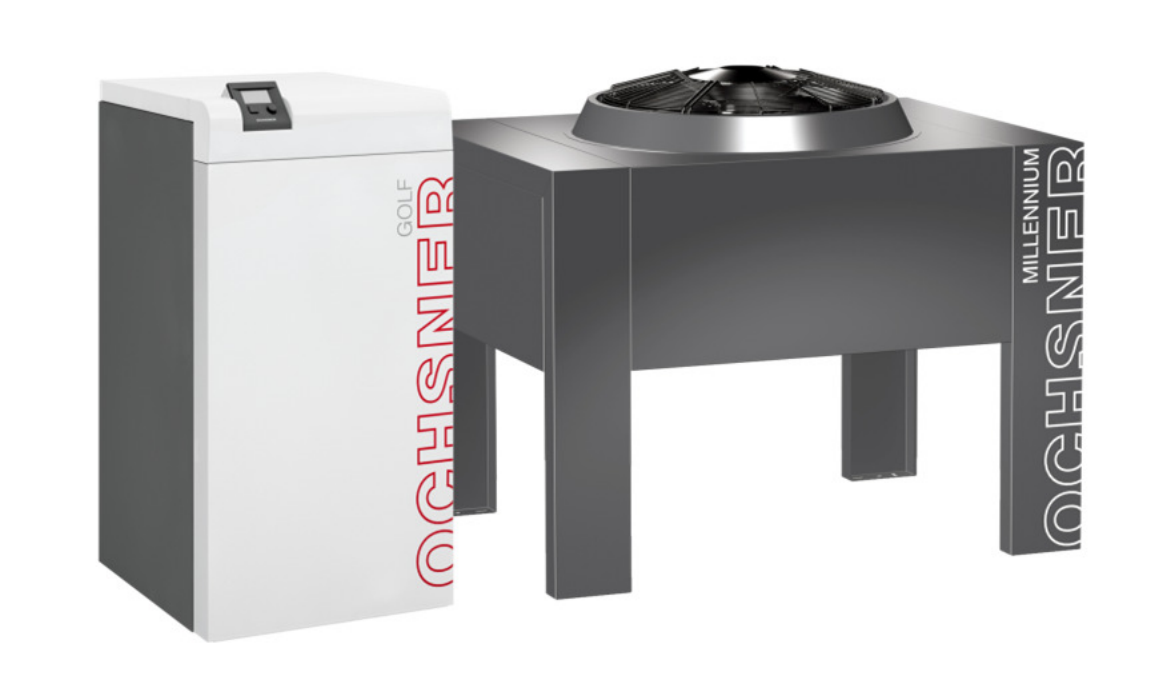

1. Etapas necessárias para estabelecer a comunicação entre o controlador Reduxi e a bomba de calor Ochsner GMLW Plus
1.1 Ativação da função SG Ready na bomba de calor
A ativação e a atualização necessária do firmware serão realizadas por um técnico de serviço da OCHSNER.
Para agendar uma consulta, entre em contato com o atendimento ao cliente da OCHSNER:
https://www.ochsner.com/en/contact/
1.2 Componentes necessários para conectar o controlador Reduxi à bomba de calor Ochsner GMLW Plus.
Para estabelecer a conexão entre o controlador Reduxi e a bomba de calor Ochsner GMLW Plus, dois
componentes são necessários:
- Controlador Reduxi
- Dispositivo Reduxi Gateway com sensores de corrente 3x (30:1A) (TCs)
O dispositivo Reduxi Gateway deve primeiro ser adicionado (conectado) ao controlador Reduxi para controlar/comissionar os modos de operação da bomba de calor. A conexão pode ser estabelecida sem fio (WLAN) ou com fio através de um cabo UTP (LAN). Você pode encontrar mais informações sobre a conexão em a conexão do Gateway ao Controlador. O dispositivo Reduxi Gateway também inclui sensores de corrente 3x(30:1A) (transformador) usados para medir a corrente elétrica (ou seja, potência) para cada fase da bomba de calor. Além disso, duas saídas de relé são usadas para gerar sinais para contatos SG-ready, afetando os modos de operação da bomba de calor.
2. Conectando um controlador Reduxi e um dispositivo Gateway à rede local
Uma imagem simbólica de toda a conexão do controlador Reduxi à bomba de calor é exibida abaixo:
Para obter mais informações sobre como conectar um dispositivo Reduxi Gateway, siga o link: Como configurar o Reduxi Gatway.
3. Conectando o relé do dispositivo gateway Reduxi aos contatos SG-ready de uma bomba de calor
Para conectar fisicamente os relés do dispositivo Reduxi Gateway aos contatos SG-ready (chamados EVU) na bomba de calor, é essencial determinar os locais exatos dos contatos SG-ready na placa de circuito da bomba de calor.

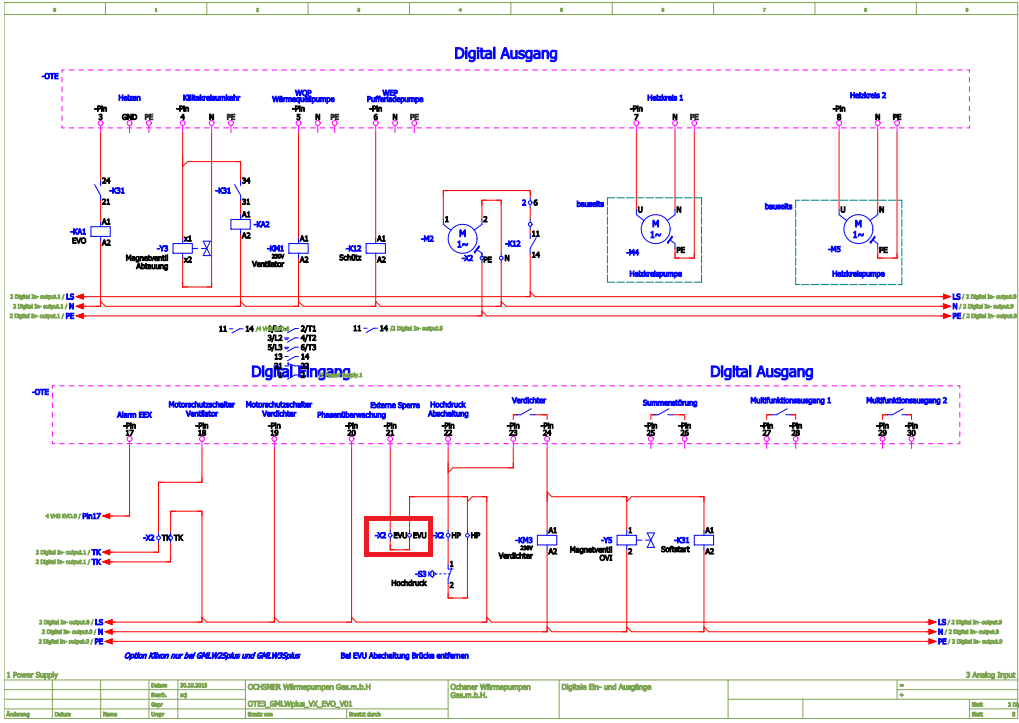

A imagem abaixo mostra os locais dos contatos SG-ready na placa de circuito da bomba de calor Ochsner GMLW Plus. A segunda imagem exibe as conexões dos relés aos contatos SG-ready.
Contatos SG-ready (EVU) na placa de circuito da HP:
É importante remover a ponte de cabo entre os contatos SG-ready (EVU)!

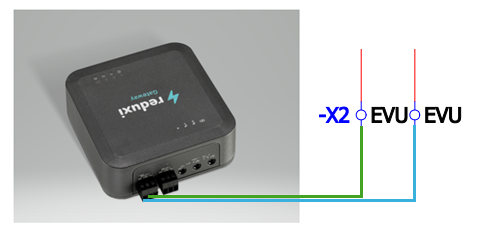

Conexão do dispositivo gateway Reduxi aos contatos SG-ready na HP:
Contato NC do primeiro relé do dispositivo gateway Reduxi --> para o contato 1 no conector X2; Fio azul
Contato COM do primeiro relé do dispositivo gateway Reduxi --> para o contato 2 no conector X2; Fio verde
Observação: O dispositivo Reduxi Gateway permite usar saídas de relé como permanentemente fechadas, "Normalmente Fechado - NC" ou abertas "Normalmente Aberto - NO".
4. Dispositivo Reduxi Gateway como medidor com sensores de corrente
Os sensores de corrente (TCs) incluídos no kit Reduxi Gateway devem ser conectados a três entradas, uma para cada fase, conforme ilustrado na imagem abaixo.
O sensor de corrente cobre o fio de fase individual (L1, L2, L3) da bomba de calor, imagem abaixo:
5. Adicionando a bomba de calor como um novo dispositivo no configurador Reduxi
Para adicionar uma nova bomba de calor como um dispositivo ou para editar uma existente, siga estas etapas, detalhadas em pontos individuais abaixo.
5.1 Adicionando um dispositivo
Faça login localmente no aplicativo configurador Reduxi no controlador e pressione o botão Adicionar dispositivo.
5.2 Selecione o dispositivo que você gostaria de adicionar
Na primeira etapa (configurações básicas), selecione os parâmetros básicos do dispositivo que você deseja adicionar:
- Tipo de dispositivo: HVAC,
- Tipo: Medidor Reduxi
- Nome: Especifique o nome do dispositivo, por exemplo: Ochsner GMLW Plus
5.3 Canal de comunicação
A primeira parte da configuração do canal de comunicação é projetada para conectar o dispositivo Reduxi Gateway e o controlador Reduxi. Preencha os campos conforme exibido na imagem abaixo (preenchido automaticamente).
A segunda parte do canal de comunicação destina-se às configurações do sensor de corrente do dispositivo Reduxi Gateway, onde escolhemos "Detecção automática do gateway" para todos os sensores de corrente.
A terceira parte do canal de comunicação é dedicada à definição de sinais dos relés do dispositivo gateway Redux.
Tabela para modos de operação:
observe que NO significa normalmente aberto :
| ON | OFF |
| Relé 1 = NC | Relé 1 = NO |
Modo ON (Operação normal), o primeiro relé é fechado (NC).
Modo OFF (paragem HP), o primeiro relé é aberto (NO)
Configuração completa dos sinais dos relés na configuração Reduxi:
5.5 Teste de comunicação
O teste de comunicação é realizado com a ajuda do botão "Testar comunicação", localizado no lado inferior direito após todos os campos de parâmetros do canal de comunicação.
O teste de comunicação pode retornar duas respostas:
1. A comunicação está a funcionar corretamente, imagem abaixo:
2. A comunicação não está a funcionar corretamente, a imagem abaixo:
5.6 Configurações avançadas
A configuração avançada é arbitrária e depende das necessidades específicas do local onde o controlador Reduxi está instalado. Depois de terminar todas as configurações avançadas, pressione o botão "Concluído" no lado inferior direito.
5.7 Últimas medições
Depois de estabelecer com sucesso a comunicação com o dispositivo recém-adicionado, os seus valores podem ser verificados em Dispositivos - Bomba de calor Ochsner GLMW Plus no o configurador Reduxi como um teste adicional.
Para controlo avançado da bomba de calor, integre o dispositivo na estratégia do sistema Reduxi. Em Dispositivos - Ochsner GLMW Plus no o configurador Reduxi, o tipo de controlo deve ser definido como AUTO para que os comandos da estratégia afetem a bomba de calor.
Para obter a máxima flexibilidade e redução de custos de energia em relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Depois de adicionar o dispositivo com sucesso e verificar os valores, o dispositivo também pode ser inspecionado e controlado através da aplicação Reduxi.
