A integração dos EVSEs Reduxi e Iskraemeco UrbanBox permite o DLM, protegendo as instalações e otimizando custos sob estratégias de preços dinâmicos.
1. Logotipo
2. Conecte Iskraemeco UrbanBox EVSE à rede LAN local
O EVSE Iskraemeco UrbanBox deve ser conectado à rede LAN local. Ele implementa um roteador e um switch. Ambos os dispositivos precisam ter a fiação correta.
2.1 Fiação para roteador e switch do Iskraemeco UrbanBox

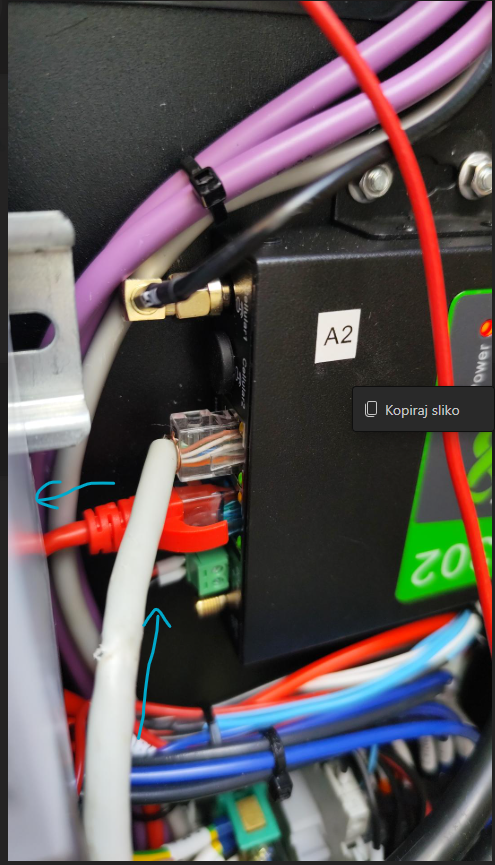

O fio branco do switch/roteador da rede LAN local precisa ser conectado à porta ETH superior do roteador Iskraemeco UrbanBox, conforme mostrado na imagem abaixo:

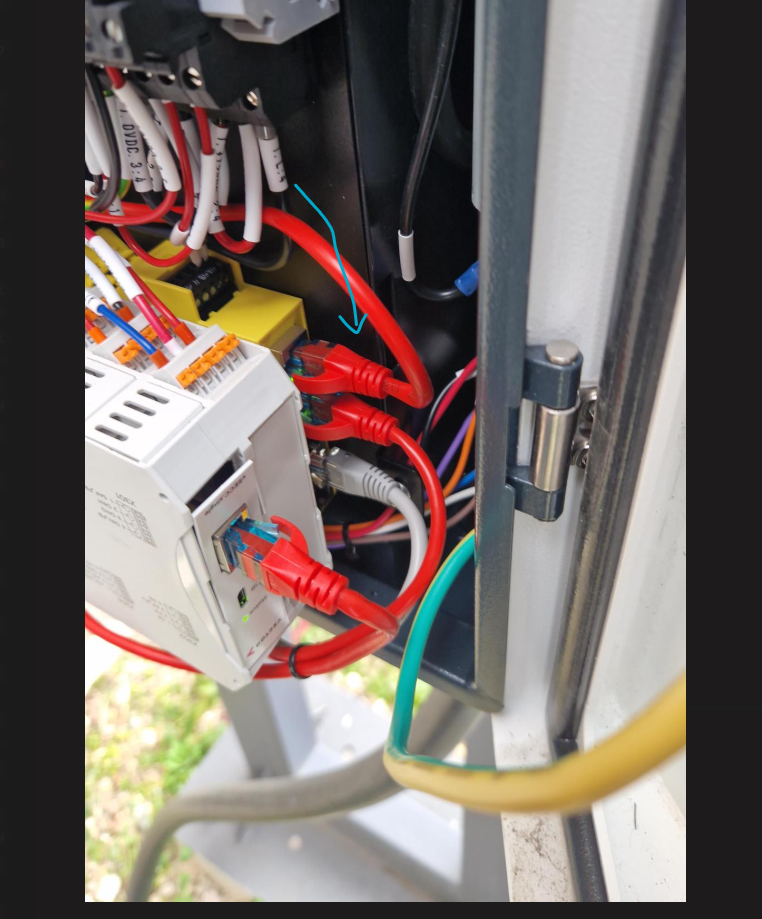

O fio vermelho (imagem acima) da porta ETH inferior do roteador Iskraemeco UrbanBox precisa ser conectado à porta ETH superior do switch Iskraemeco UrbanBox, conforme mostrado na imagem abaixo:
2.2 Configurações do roteador Iskraemeco UrbanBox
Para uma comunicação OCPP bem-sucedida entre os dispositivos, as configurações do roteador devem ser configuradas corretamente.
O procedimento abaixo mostra como as configurações precisam ser feitas.
Parâmetros de acesso ao roteador:
- Nome de usuário: adm
- Senha: Iskraemeco2024!
-

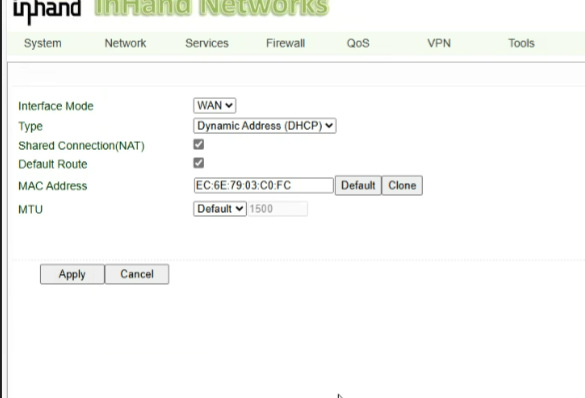

Vá para: Rede/ LAN, switch WAN/ Interface WAN, e defina o DHCP (configuração dinâmica de IP). Veja a imagem abaixo:
-

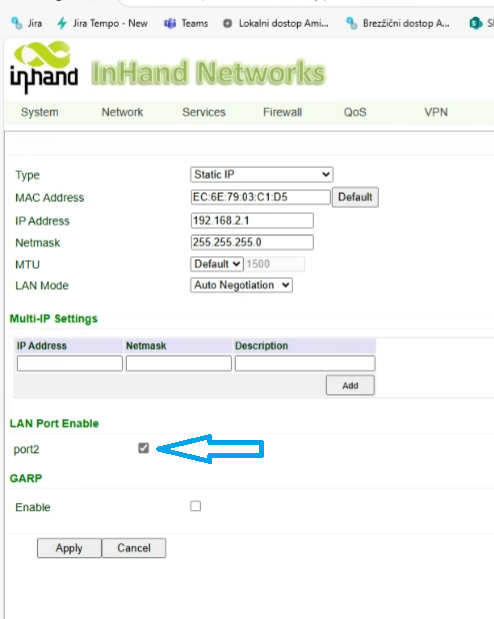

Vá para: Rede/LAN --> ativar porta 2. Veja a imagem abaixo:
-

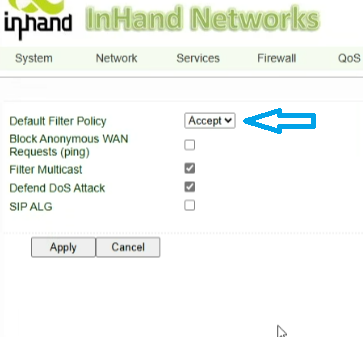

Vá para: Firewall --> Política de Filtro Padrão e defina Aceitar. Veja a imagem abaixo:
2.3 Acesso ao switch Iskraemeco UrbanBox para configurações OCPP
Importante! A conexão deve ser feita diretamente ao switch.
Parâmetros de acesso ao switch:
- Nome de usuário: tec
- Senha: changeme
3. Configurações OCPP para Iskraemeco UrbanBox
Uma vez que as configurações dos pontos 2.2 e 2.3 estejam concluídas, as configurações do OCPP devem ser definidas no switch (interface do EVSE)

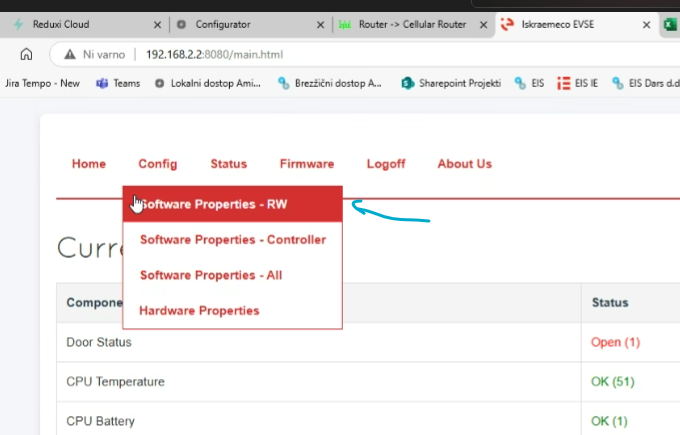

Primeiramente, vá para Config/ Software Properties - RW:

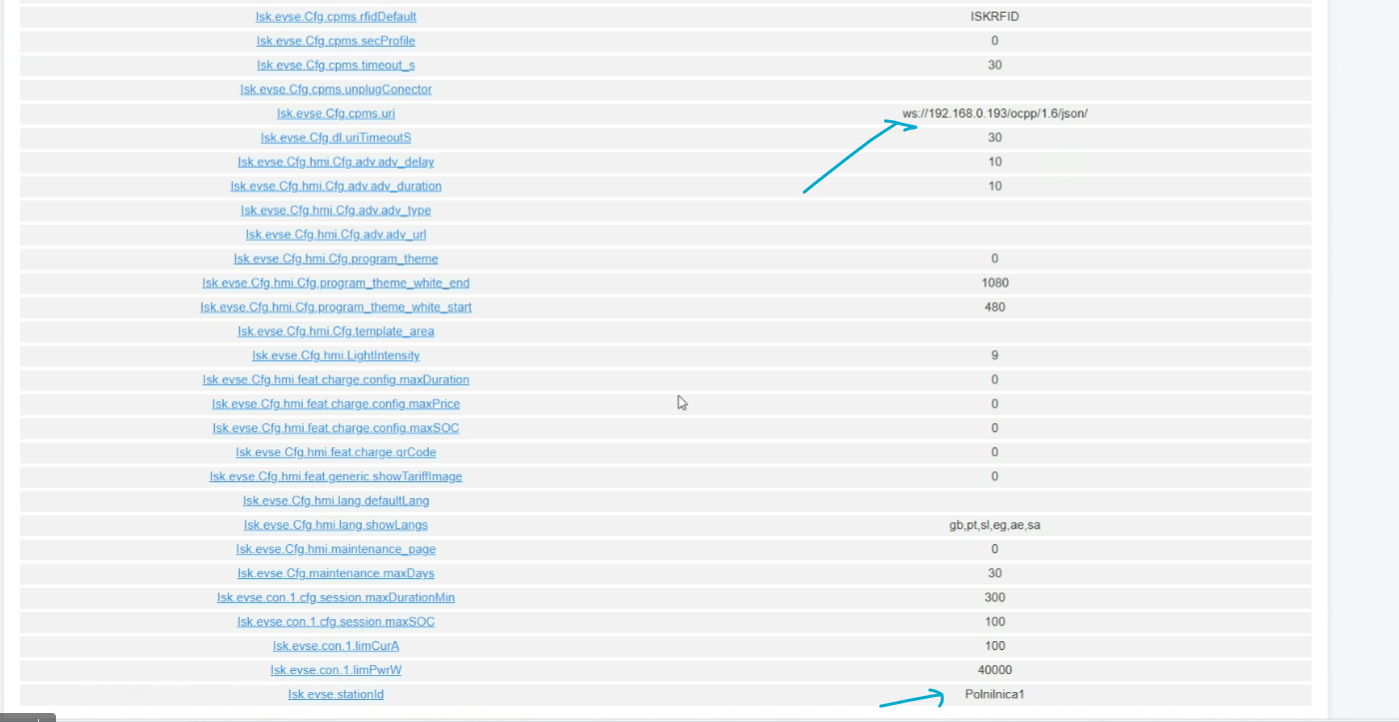

Em segundo lugar, defina lsk.evse.Cfg.cpms.uri e copie lsk.evse.stationId.
lsk.evse.Cfg.cpms.uri --> URL OCPP do servidor Reduxi --> ponto 4.3 Configuração do Dispositivo para OCPP
lsk.evse.stationId. --> Importante para configuração OCPP no Redduxi -->ponto 4.3 Configuração do Dispositivo para OCPP
4. OCPP comunicação entre o EVSE Iskraemeco UrbanBox
e o controlador Reduxi
4.1 Adicionar dispositivo
Primeiramente, faça login no configurador Reduxi local e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.
4.2 Selecione o dispositivo que você gostaria de adicionar
No primeiro passo, selecione as configurações básicas:
- Selecione o tipo de dispositivo: Carregador de VE,
- Selecione o Tipo: OCPP 1.6 - JSON,
- Nomeie o dispositivo.
4.3 Configuração do Dispositivo para OCPP
O segundo passo é usado para que o canal de comunicação para a comunicação OCPP funcione corretamente. Primeiro, preencha o identificador do dispositivo (Identificador exclusivo da estação) obtido da aplicação Iskraemeco UrbanBox e cole-o no primeiro campo do canal de comunicação.
Exemplo de identificador de dispositivo: Polnilnica1
Quando o protocolo OCPP JSON 1.6 é utilizado, a URL OCPP do servidor é gerada pelo controlador Reduxi. A URL pode ser obtida diretamente do canal de comunicação. Link para 3. Configurações OCPP para Iskraemeco UrbanBox
Exemplo de URL: ws://10.150.120/ocpp/1.6/json/
4.4 Testar comunicação
Para garantir que a comunicação OCPP esteja estabelecida, um teste de comunicação pode ser realizado através do botão 'Testar comunicação' localizado no canto inferior direito após todos os campos do canal de comunicação.
Existem dois casos diferentes de resposta de comunicação.
Caso 1: A comunicação está funcionando corretamente.
Caso 2: Nenhum dispositivo com comunicação OCPP 1.6 foi encontrado.
5. Leituras do Dispositivo
O objetivo deste ponto é mostrar como verificar as leituras do dispositivo recém-adicionado. Isso é feito em 'Dispositivo/Última medição.
Para controle avançado do EVSE, integre o dispositivo na estratégia do sistema Reduxi. Em Dispositivos/EVSE Iskraemeco UrbanBox no configurador Reduxi, o tipo de controle deve ser definido como AUTO para que os comandos de estratégia afetem o EVSE.
Para alcançar máxima flexibilidade e redução de custos de energia em relação a preços e tarifas dinâmicos, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Após adicionar o dispositivo com sucesso, ele pode ser monitorado e controlado através do aplicativo Reduxi.
