Como ligar a bateria (BESS) Bluesun BSC-125kW ao Reduxi Controller
Ligue um sistema de armazenamento de energia em baterias Bluesun BSC-125KW-261KWH ao Reduxi Controller.
Descrição em texto desta imagem

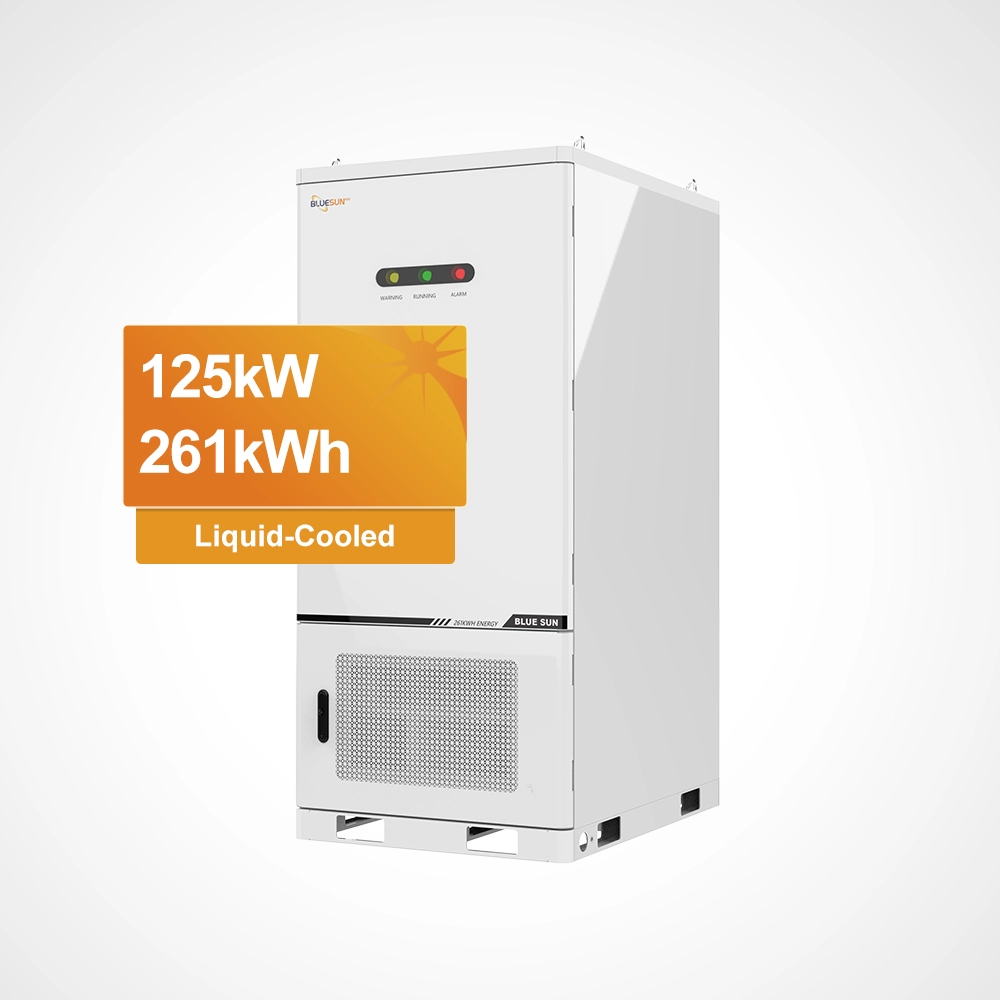

Fotografia do produto de um armário branco de armazenamento de energia em baterias para exterior, sobre fundo claro. O armário é alto, com um painel lateral branco arredondado, três luzes indicadoras redondas perto do topo (amarela, verde, vermelha) com pequeno texto por baixo e um pequeno logótipo no canto superior esquerdo. Uma grelha de ventilação cinzenta e uma porta com puxador estão na parte inferior da frente, e 'BLUE SUN' está impresso na parte inferior direita da frente. Uma etiqueta laranja à esquerda indica '125kW 261kWh' e, numa barra mais pequena por baixo, 'Liquid-Cooled'.
1 Documentação técnica
O Bluesun BSC-125KW-261KWH é um sistema de armazenamento de energia em baterias (BESS) com refrigeração líquida, para uso comercial e industrial. Os dados abaixo provêm da folha de dados da Bluesun.
Documentos do fabricante:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – folha de dados (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – página do produto (web, EN)
2 Equipamento necessário
- Reduxi Controller (instalado e online)
- Bluesun BSC-125KW-261KWH, em funcionamento
- Ligação entre o sistema e o Reduxi Controller (ver ponto 3)
- Mapa de registos Modbus do sistema, fornecido pela Bluesun
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Visão geral do sistema e cablagem
Um sistema de armazenamento de energia em baterias tem de suportar comunicação Modbus com um mapa de registos completo para monitorização e controlo. Os requisitos constam de Integration requirements for battery energy storage system (BESS).
Segundo a folha de dados, cada rack contém os módulos de bateria e um inversor de 125 kW. O sistema utiliza CAN para a comunicação da bateria. O acesso remoto aos dados é feito por Wi‑Fi, 4G, 5G ou LAN através do Bluesun ESS Cloud. O EMS oferece os modos de peak shaving, autoconsumo e UPS.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o dispositivo ao Reduxi
Abra primeiro o Configurator, ver ponto 4. O dispositivo é adicionado com o assistente, em dois passos.
5.1 Definições básicas
Bluesun BSC-125kW. Assinale as estratégias em que o dispositivo deve participar e clique em Next.5.2 Definições de comunicação
O segundo passo configura a comunicação Modbus entre o Reduxi Controller e o sistema. Introduza o tipo de ligação, o endereço e o Modbus unit ID tal como estão definidos no sistema.
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este teste lê o Bluesun BSC-125kW uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
No Configurator, abra Devices → your Bluesun device → Last measurements. Os valores mostram se o sistema comunica corretamente.
6.2 Comportamento de controlo
Para o controlo pelas estratégias Reduxi, abra Devices e o seu dispositivo Bluesun no Reduxi Configurator e defina o control type como AUTO. Só assim os comandos da estratégia afetam a bateria.
Para reduzir os custos de energia com preços e tarifas dinâmicos, defina a estratégia conforme descrito em Estratégias para o controlador Reduxi.
✓ Resumo
Preparação (pontos 1–2): Verifique a folha de dados. Obtenha da Bluesun o mapa de registos Modbus e prepare o equipamento.
Bluesun BSC-125KW-261KWH (ponto 3): Ligue o sistema ao Reduxi Controller. O sistema tem de suportar Modbus.
Adicionar ao Reduxi (pontos 4–5): Abra o Configurator, adicione o dispositivo, introduza as definições de comunicação, execute o Test communication e clique em Done.
Entrada em funcionamento (ponto 6): Verifique as últimas medições e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Compare o tipo de ligação, o endereço e o Modbus unit ID com as definições do sistema. O controller e o sistema têm de conseguir comunicar entre si. |
| O tipo do sistema Bluesun não pode ser selecionado | Só podem ser selecionados os tipos indicados na lista de dispositivos suportados. O sistema tem de suportar Modbus (ver Integration requirements for BESS). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
