Mantenha a energia e os custos sob controle: Monitore o consumo a qualquer hora e em qualquer lugar com o Analisador de Energia Nemo e o Reduxi.
1. Conecte o Controlador Reduxi ao Nemo 96 HDLe
1.1 Componentes necessários para conectar o controlador Reduxi ao Analisador de Energia Nemo 96 HDLe
Para estabelecer a conexão entre o controlador Reduxi e o Analisador de Energia Nemo 96 HDLE, são necessários os seguintes componentes:
- Analisador de Energia Nemo 96 HDLE
- Cabo de Conexão Modbus RS485
1.2 Conexão entre o Controlador Reduxi e o Analisador de Energia
A imagem a seguir mostra um diagrama esquemático da conexão entre o Controlador Reduxi e o Analisador de Energia Nemo. Encaminhe a conexão Modbus dos terminais no controlador Reduxi (Porta 1 - A + B) para a porta no Nemo 96 HDLe (RS 485 + e -). Conecte a porta A a + e a porta B a - :

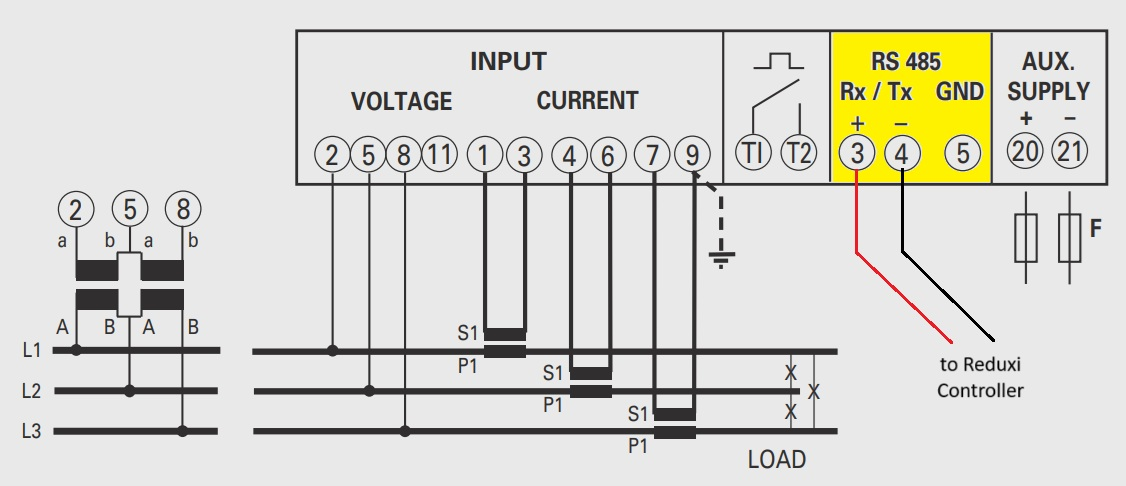

A próxima imagem mostra o ponto de conexão no Nemo 96 HDLe:
Para obter mais informações sobre o dispositivo ou como ele funciona, visite a página inicial do fabricante https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Adicione o dispositivo ao Reduxi Configurator
Primeiro, você pode fazer login no Reduxi Configurator usando Reduxi Configurator através do navegador.
2.1 Clique em Adicionar Dispositivo
2.2 Insira as Configurações Básicas
Você pode escolher o nome do dispositivo você mesmo.
2.3 Selecione o Canal de Comunicação e Insira a Configuração do Dispositivo.
Recomendamos testar a comunicação posteriormente.
Existem dois resultados possíveis:
2.3.1 Sucesso - nada mais precisa ser feito aqui
2.3.2 Falha - verifique sua entrada e tente novamente.
2.4 Insira a Configuração Avançada (opcional)
Depois de terminar todas as configurações, pressione o botão "Concluído" no lado inferior direito.
