Conecte inversores híbridos GoodWe com o controlador Reduxi (Dongle, Bluetooth, WiFi, LAN)

Atualizado



Logo da marca.jpg





1. Configuração do Inversor Híbrido GoodWe

Para ativar a comunicação com o Reduxi via Modbus TCP, você tem várias opções

1.1 Dongle WiFi/LAN 1.0 via LAN:

Kit WiFi/LAN 1.0



Neste caso, o Modbus TCP é ativado automaticamente com as seguintes configurações:

  • ID do dispositivo: 1
  • Porta: 502
  • Taxa de transmissão: 9600

Por favor, prossiga para a etapa Definir IP Estático com o App Sems+ Classic



1.2 Se o inversor estiver conectado à Internet com um dongle WiFi/LAN 1.0 via WiFi:

Kit WiFi/LAN 1.0

Neste caso, o Modbus TCP deve ser ativado via SolarGo

Prossiga para a etapa 3. Configuração do Dongle WiFi/LAN 1.0



1.3 Se o inversor estiver conectado à Internet com um dongle WiFi/LAN 2.0 via LAN:

Kit WiFi/LAN 2.0

Neste caso, o Modbus TCP é ativado automaticamente com as seguintes configurações:

  • ID do dispositivo: 1
  • Porta: 502
  • Taxa de transmissão: 9600

Prossiga para a etapa 2. Verificação do número de série do Dongle WiFi/LAN 2.0



1.4 Se o inversor estiver conectado à Internet com um dongle WiFi/LAN 2.0 via WiFi:

Kit WiFi/LAN 2.0

Neste caso, o Modbus TCP deve ser ativado pelo Suporte Pós-Venda da GoodWe.

Para tal, envie um e-mail para: service.se@goodwe.com

  • Assunto: Ativar MODBUS TCP para dongle WLAN/LAN 2.0
  • Inclua as seguintes informações no e-mail:
    1. Número de série do inversor:
    2. Número de série do dongle:

Após o Modbus TCP ter sido ativado, continue para a próxima etapa

2. Número de série do Dongle WiFi/LAN 2.0

2.1 Ao usar este dongle, você precisa verificar se é o dongle regular ou o dongle com a versão de segurança cibernética.

Se o número de série começar com 72000, é a versão regular, como você pode ver na imagem abaixo:

Se o número de série começar com 72100, é a versão com segurança cibernética, e você precisará fazer configurações adicionais no inversor. Para fazer isso, basta seguir os próximos passos.

3. Configuração do Dongle WiFi/LAN 1.0 com o App SolarGo

3.1 Baixe e instale o aplicativo solarGo (se necessário)

3.2 Conecte-se ao inversor com Bluetooth

Certifique-se de que o inversor esteja ligado, e que tanto o inversor quanto o módulo de comunicação
estão funcionando corretamente.

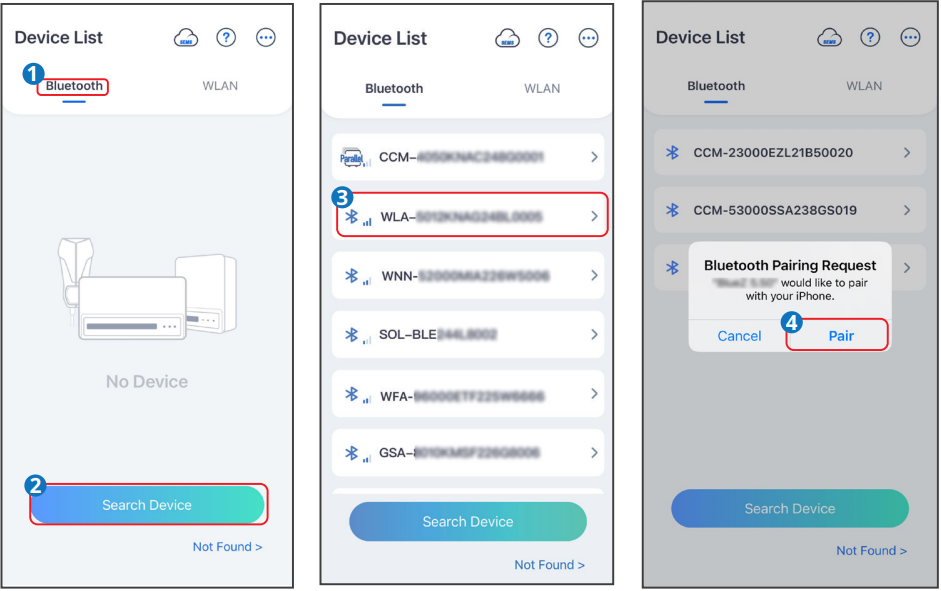

  1. Guia Bluetoothna página inicial do SolarGo.
  2. Aba Lista de dispositivos para atualizar o site.
  3. Encontre o dispositivo pelo número de série do inversor. Toque no nome do dispositivo para fazer login.

  4. Quando você se conecta ao inversor via Bluetooth pela primeira vez, um prompt de emparelhamento é exibido. Toque em Emparelhar para continuar.

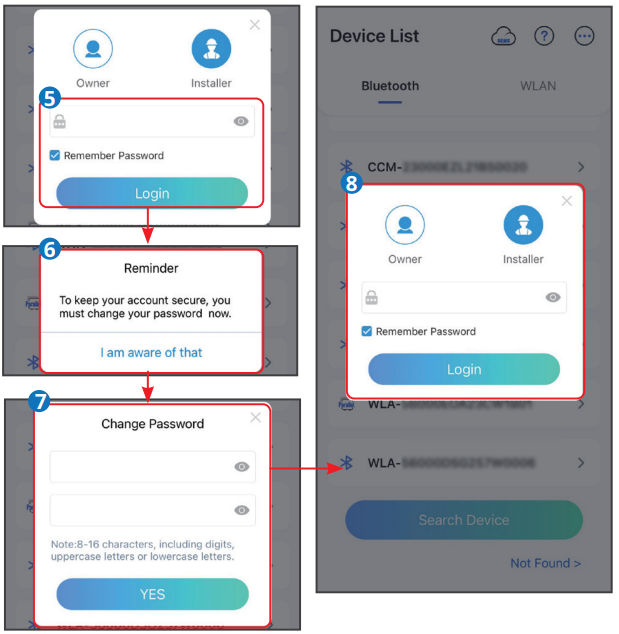

  5. Faça login como Proprietário ou Instalador. Senha inicial: 1234. Se a senha já foi alterada, use sua senha escolhida em vez disso.
    (opcional) Lembrete para alterar a senha aparece apenas quando necessário.
    (opcional) Altere a senha se ainda não o fez.
  6. ative a função "Lembrar senha" e ative a opção Bluetooth permanece ligado na página seguinte.

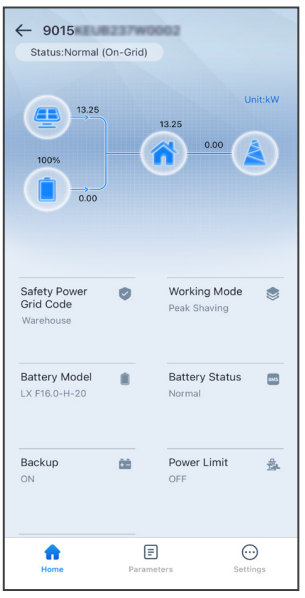

  7. Se tudo foi inserido corretamente, você agora estará na página principal do aplicativo Solargo, onde você pode ver os dados do seu inversor.

3.3 Ative e configure o Modbus TCP

Agora você precisa ajustar as configurações do Modbus TCP. Estes dependem do dongle que você está usando.

3.3.1 Dongle regular - o número de série começa com 72000:

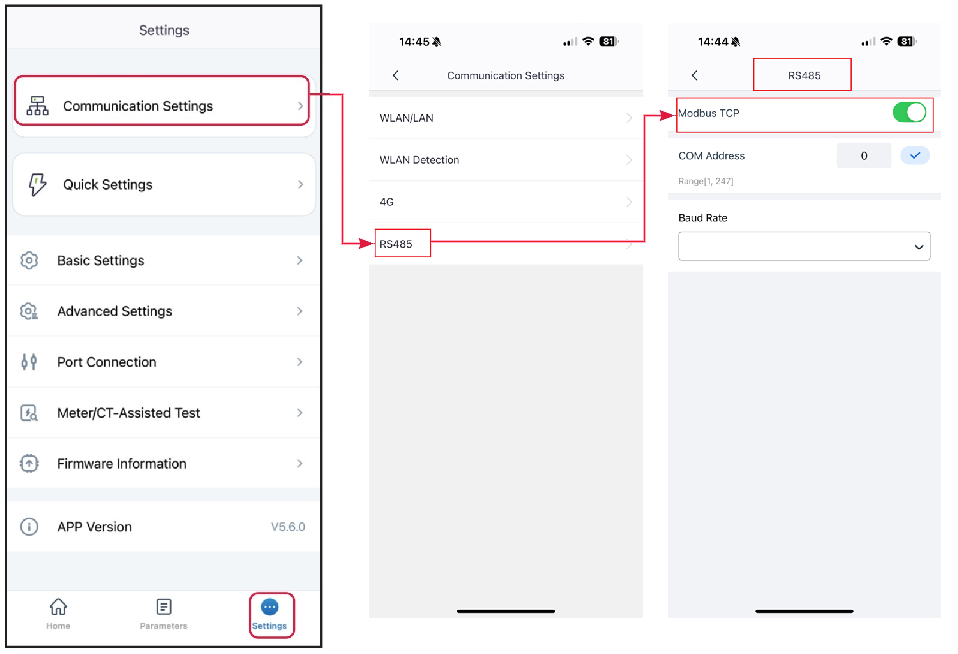

  1. Toque em Configurações na parte inferior da página principal
  2. Guia Configurações de comunicação
  3. Guia RS485
  4. Ative o Modbus TCP
  5. Uma vez que o Modbus TCP esteja ativado, o endereço, ID do dispositivo e baudrate devem ser definidos. Digite os seguintes valores:
    ID do dispositivo: 1
    Porta: 502
    Taxa de transmissão: 9600

3.3.2 Dongle de segurança cibernética - o número de série começa com 72100:

  1. Toque em Configurações na parte inferior da página principal
  2. Aba Privacidade e segurança
  3. Ative o Modbus TCP

  4. Uma vez que o Modbus TCP esteja ativado, o endereço, ID do dispositivo e baudrate devem ser definidos. Digite os seguintes valores:
    ID do dispositivo: 1
    Porta: 502
    Taxa de transmissão: 9600

3.4 Definir endereço IP estático

Em seguida, o endereço IP deve ser definido. Recomendamos o uso de um endereço IP fixo (estático).

  1. Toque em Configurações na parte inferior da página principal
  2. Aba WLAN/LAN
  3. Se o switch DHCP estiver ativado, por favor, desative-o e insira manualmente os dados apropriados para sua rede.
    Nota: anote o Endereço IP para mais tarde.

Isso conclui a configuração do seu inversor e você agora pode prosseguir com a adição do dispositivo ao Controlador Reduxi na Etapa 6. Adicionar inversor GoodWe ao controlador Reduxi



4. Definir IP Estático com o App Sems+ Classic

4.1 Baixe e instale o App Sems+ Classic (se necessário)





4.2 Conecte-se ao Inversor com Bluetooth

Certifique-se de que o inversor esteja ligado, e que tanto o inversor quanto o módulo de comunicação
estão funcionando corretamente.

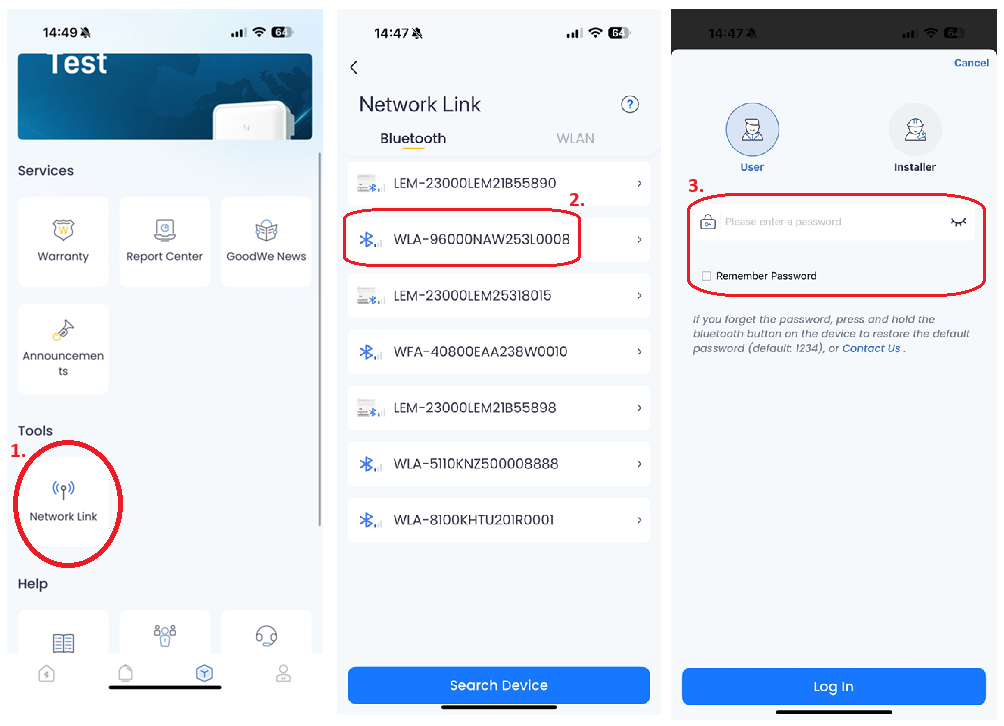

  1. Guia Link de rede na página inicial do Sems+.
  2. Encontre o dispositivo pelo número de série do inversor. Toque no nome do dispositivo para fazer login.
    Ao se conectar ao inversor via Bluetooth pela primeira vez, um prompt de emparelhamento aparece. Guia Par para continuar.



  3. Faça login como Proprietário ou Instalador. Senha inicial: 1234. Se a senha já foi alterada, use a senha escolhida.
    (opcional) Lembrete aparece somente quando necessário.
    (opcional) Altere a senha se você ainda não o fez.
    ative a função "Lembrar senha" e continue.

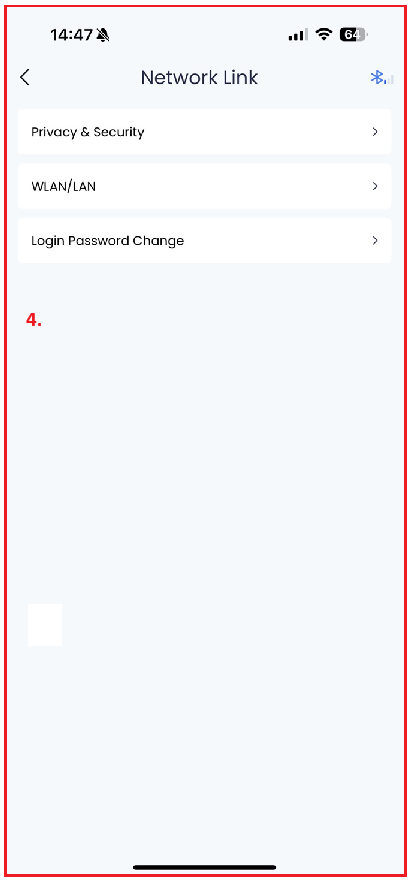

  4. Se tudo foi inserido corretamente, agora você estará na página Link de rede, como você pode ver na imagem abaixo:

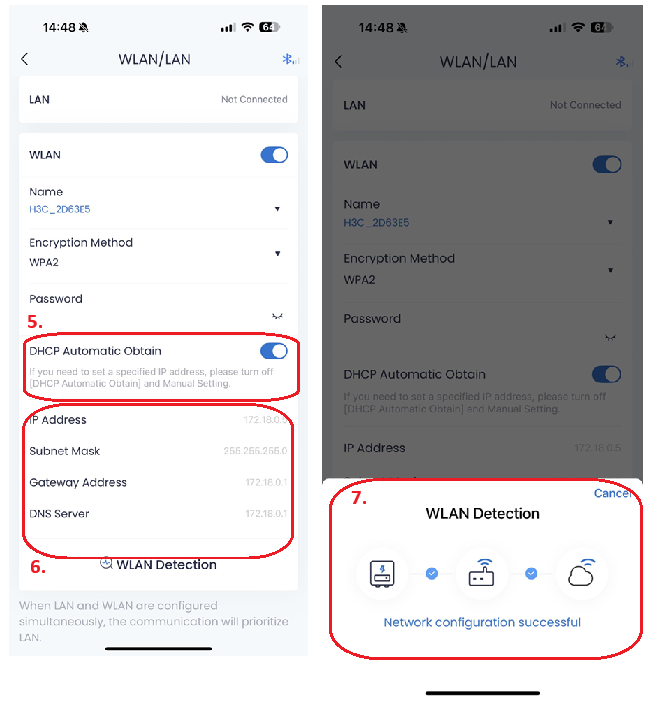

  5. Agora você precisa definir o IP de "DHCP" para "Estático" para que desligue o botão DHCP Obter Automático.
  6. Agora você pode ajustar as configurações de IP do inversor para corresponder à sua rede. Anote as configurações para mais tarde!
    Depois disso, pressione WLAN Detection.




  7. Se tudo foi configurado corretamente, você receberá uma mensagem de sucesso. Se você receber uma mensagem de erro, verifique suas entradas.



Isso conclui a configuração do seu inversor e você agora pode prosseguir com a adição do dispositivo ao Controlador Reduxi na Etapa 6. Adicionar Inversor GoodWe ao Controlador Reduxi



5. Executar atualização de firmware (se necessário)

Em caso de problemas, atualize o firmware do inversor para a versão mais recente.

  1. Toque em Configurações na parte inferior da página principal
  2. Aba Informações do firmware
  3. Selecione Verificar atualizações

  4. Se uma nova versão estiver disponível, atualize de acordo com as instruções.

5.1 Configurar rede

Certifique-se de que o inversor está conectado à Internet através de um cabo Ethernet. Só então o inversor pode se comunicar com o controlador Reduxi via Modbus TCP.



5.1.1 Ativar e configurar Modbus TCP

  1. Toque em Configurações na parte inferior da página principal
  2. Guia Privacidade e Segurança
  3. Ative o Modbus TCP
  4. Uma vez que o Modbus TCP esteja ativado, o endereço, ID do dispositivo e baudrate devem ser definidos. Digite os seguintes valores:
    ID do dispositivo: 1
    Porta: 502
    Taxa de transmissão: 9600

5.1.2 Definir endereço IP estático

Em seguida, o endereço IP deve ser definido. Recomendamos o uso de um endereço IP fixo (estático).

  1. Toque em Configurações na parte inferior da página principal
  2. Guia WLAN/LAN
  3. Se o switch DHCP estiver ativado, por favor, desative-o e insira manualmente os dados apropriados para sua rede.
    Nota: anote o Endereço IP para mais tarde.

Isso completa a configuração do seu inversor e agora você pode prosseguir com a adição do dispositivo ao Controlador Reduxi.

6. Adicionar inversor GoodWe ao controlador Reduxi

Depois de conectar o Reduxi e o inversor híbrido via Ethernet, você pode registrá-lo como um novo dispositivo (inversor híbrido GoodWe).



6.1 Adicionar Dispositivo

Primeiro, faça login no configurador local Reduxi e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.



6.2 Selecionar Inversor Híbrido GoodWe

Na primeira etapa, as configurações básicas são definidas:

  • Selecione o tipo de dispositivo: Inversor híbrido,
  • Selecione o tipo: GoodWe Inversor de armazenamento de energia HV,
  • Nomeie o dispositivo você mesmo



6.3 Configuração do Dispositivo para Canal de Comunicação

A segunda etapa envolve a configuração do canal de comunicação, que é essencial para a comunicação Modbus TCP adequada. Nesta etapa, o link de comunicação entre o controlador Reduxi e o inversor híbrido GoodWe é estabelecido.

As configurações para o canal de comunicação são exibidas abaixo:

Nota: Defina o endereço IP do inversor que foi configurado anteriormente.



6.4 Testar comunicação

Abaixo de todos os campos do canal de comunicação mencionados na etapa anterior, há um botão "Testar comunicação". Este botão é usado para verificar se a conexão Modbus TCP entre os dispositivos está funcionando corretamente.

Resposta bem-sucedida (exemplo):


6.5. Leituras do Dispositivo

O objetivo deste ponto é mostrar como verificar as leituras do dispositivo. Isto é feito em 'Dispositivo (Inversor Híbrido GoodWe)/Última medição'.

Uma vez que o dispositivo seja adicionado com sucesso através do configurador, ele pode ser monitorado através da aplicação em nuvem Reduxi.
