Poupe 30% nos custos com Reduxi: Ligação inteligente da sua bomba de calor Acond via Modbus TCP/IP
1. Passos necessários para estabelecer a comunicação entre o controlador Reduxi e a bomba de calor Acond
1.1 Ativação da função Modbus TCP na bomba de calor
A ativação e a atualização de firmware necessária serão realizadas por um técnico de serviço da Acond.
Para agendar uma consulta, entre em contato com o serviço de atendimento ao cliente da Acond: https://www.acond.com/en#contact-us
Importante: Após a ativação das configurações, o instalador deve fornecer o endereço IP da bomba de calor. Recomendamos o uso de um endereço estático. Isto será necessário mais tarde.
1.2 Componentes necessários para conectar o controlador Reduxi à bomba de calor Acond.
Para estabelecer a conexão entre o controlador Reduxi e a bomba de calor Acond, são necessários dois componentes:
- Controlador Reduxi
- Cabo Ethernet
2. Conectando o controlador Reduxi com a Bomba de Calor Acond

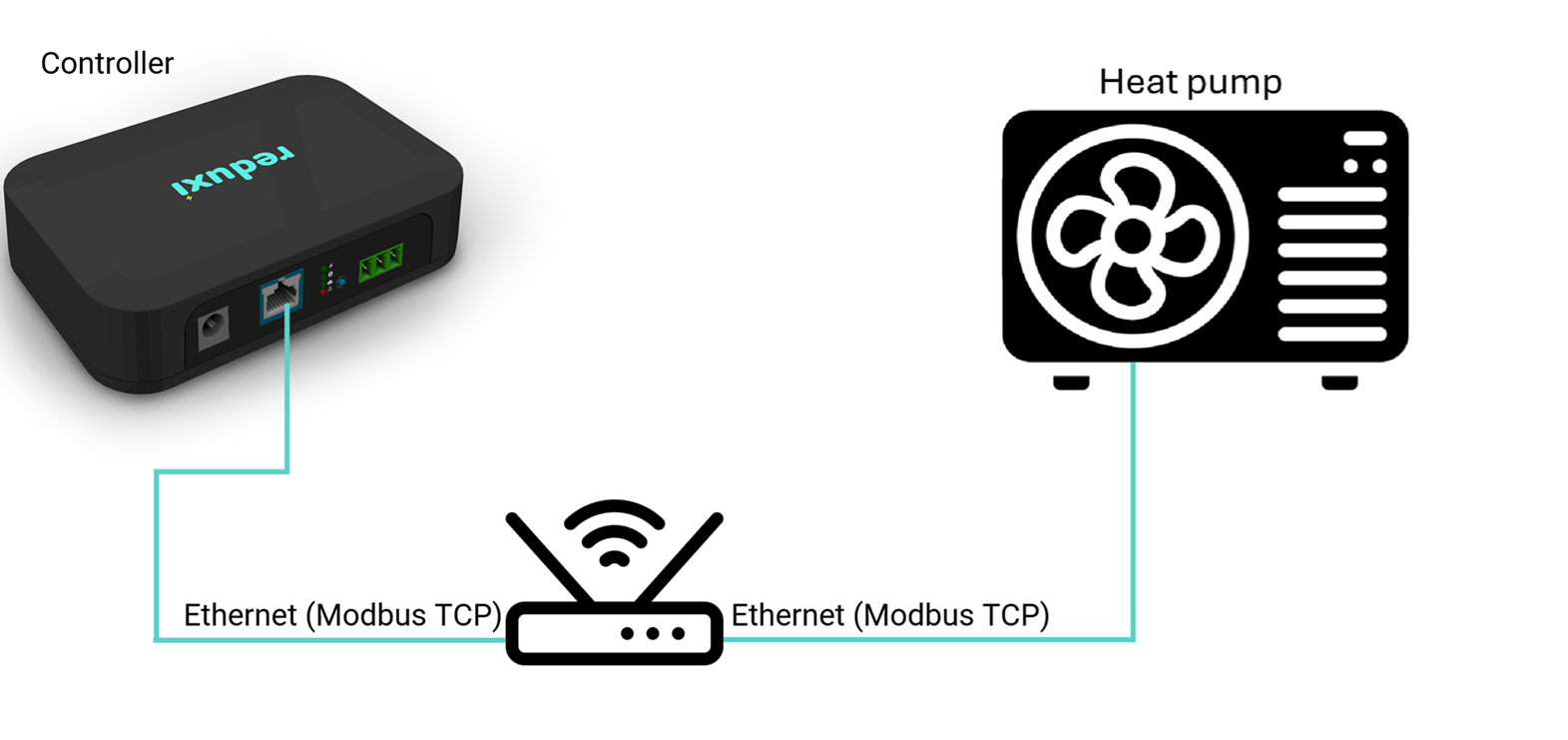

2.1 Uma imagem simbólica de toda a conexão do controlador Reduxi à bomba de calor é exibida abaixo:
2.2 Conecte o cabo Ethernet à sua bomba de calor Acond e ao Controlador Reduxi:
O local de conexão do cabo Ethernet varia dependendo do modelo. Consulte o manual da sua bomba de calor para obter informações detalhadas.
Após conectar o cabo Ethernet à bomba de calor, conecte a outra extremidade do cabo ao seu roteador ou a um switch local. Em seguida, siga o mesmo procedimento com o controlador Reduxi.
3. Adicionando a bomba de calor como um novo dispositivo no configurador Reduxi
Para adicionar uma nova bomba de calor como um dispositivo ou para editar uma existente, siga estas etapas, detalhadas em pontos individuais abaixo.
3.1 Adicionando um dispositivo
Faça login localmente no aplicativo configurador Reduxi no controlador e pressione o botão Adicionar dispositivo:

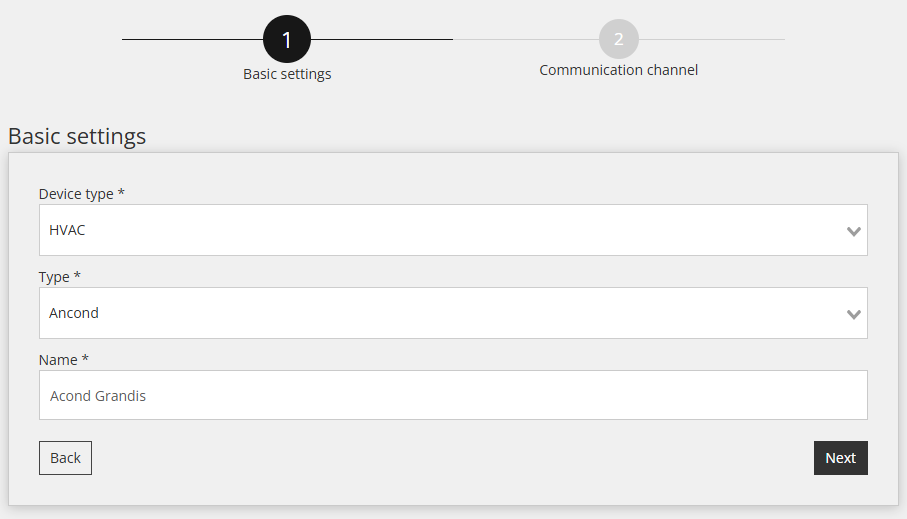

3.2 Selecione o dispositivo que você gostaria de adicionar
Na primeira etapa (configurações básicas), selecione os parâmetros básicos do dispositivo que você deseja adicionar:
- Tipo de dispositivo: HVAC,
- Tipo: Acond
- Nome: Especifique o nome do dispositivo, por exemplo: Acond Grandis
Depois que tudo for inserido, pressione "Próximo".

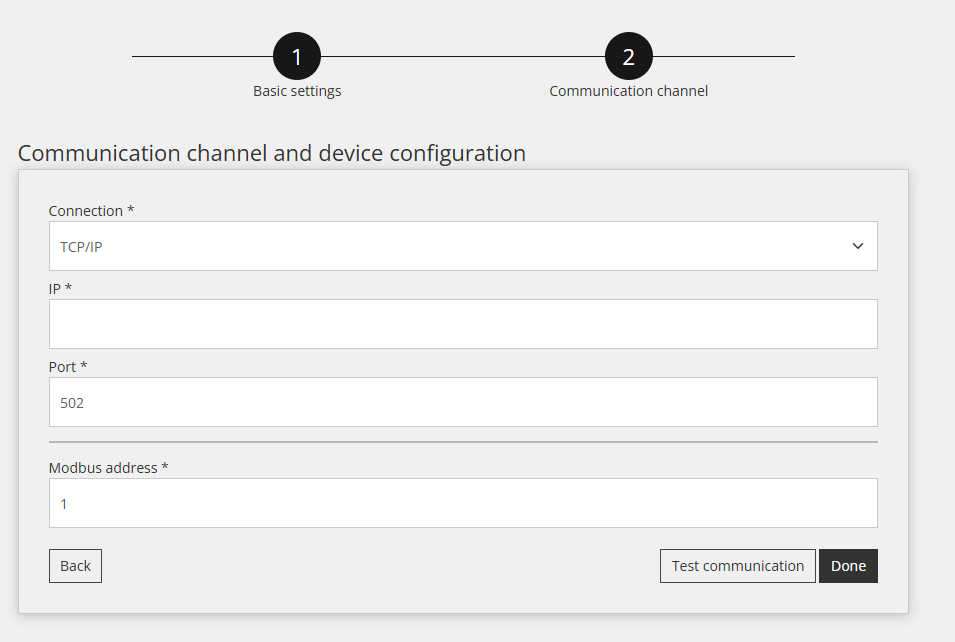

3.3 Canal de comunicação
Aqui você deve preencher as informações sobre a conexão com o dispositivo:
- Conexão: TCP/IP
- IP: Insira o endereço IP que você recebeu do técnico da Acond
- Porta: 502
- Endereço Modbus: padrão 1, mas esta informação também vem do técnico
3.4 Teste de comunicação
O teste de comunicação é realizado com a ajuda do botão "Testar comunicação", localizado no lado inferior direito após todos os campos de parâmetros do canal de comunicação.
O teste de comunicação pode retornar duas respostas:
1. A comunicação está funcionando corretamente, imagem abaixo:

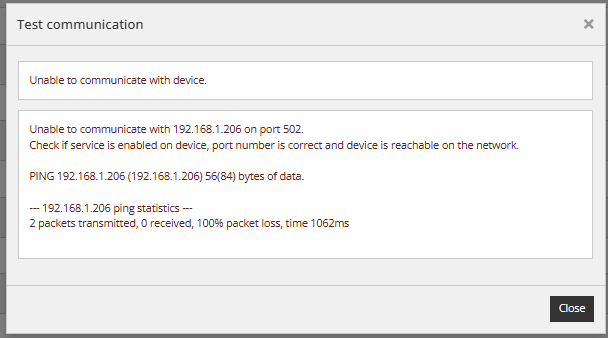

2. A comunicação não está funcionando corretamente, a imagem abaixo:

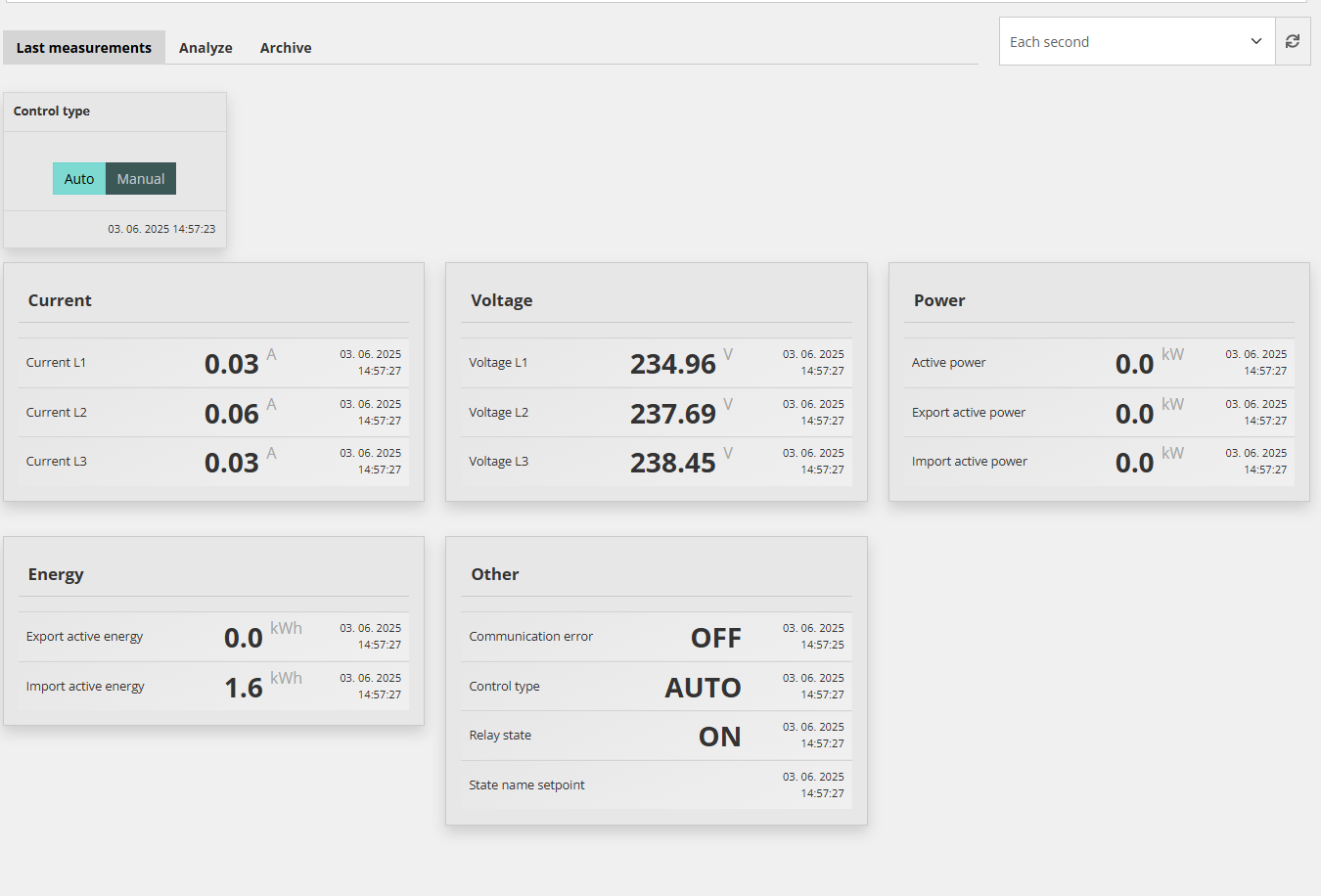

3.5 Últimas medições
Após estabelecer com sucesso a comunicação com o dispositivo recém-adicionado, seus valores podem ser verificados em Dispositivos - Bomba de Calor Acond no configurador Reduxi como um teste adicional.
Para controle avançado da bomba de calor, integre o dispositivo na estratégia do sistema Reduxi. Em Dispositivos - Bomba de Calor Acond no configurador Reduxi, o tipo de controle deve ser definido como AUTO para que os comandos da estratégia afetem a bomba de calor.
Para alcançar a máxima flexibilidade e redução de custos de energia com relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Após adicionar com sucesso o dispositivo e verificar os valores, o dispositivo também pode ser inspecionado e controlado através do aplicativo Reduxi.
