Como ligar o carregador Starcharge Aurora AC EVSE ao Reduxi Controller
Ligue o Reduxi Controller ao StarCharge Aurora através do protocolo OCPP. O Reduxi pode reduzir a sua fatura de eletricidade em 70%.

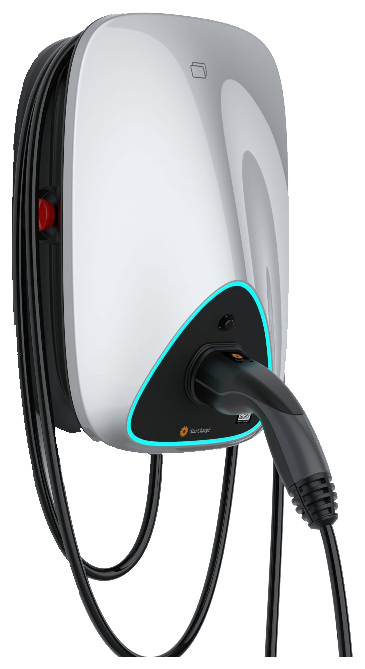

Descrição em texto desta imagem
Fotografia de um carregador de VE de parede (wallbox) sobre fundo branco. A caixa é branca brilhante e prateada, com um painel frontal inferior preto contornado por uma faixa de luz ciano. Uma ficha de carregamento preta está inserida na tomada na frente e um cabo preto grosso pende por baixo em voltas. Vê-se um botão ou luz vermelha no lado esquerdo da caixa. Há um pequeno logótipo no painel frontal. Sem texto legível.
- Documentação técnica
- Equipamento necessário
- Instalar o carregador
- Iniciar sessão na interface web do Aurora
- Introduzir o ChargePoint ID e configurar o OCPP
- Configurar as definições de rede do Aurora
- Iniciar sessão na interface web do Reduxi
- Adicionar o Aurora ao Reduxi
- Verificar as leituras
- Resumo
- Problemas frequentes
- Artigos relacionados
1 Documentação técnica
Documento do fabricante para o StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Instalação, colocação em funcionamento, carregamento e manutenção da wallbox Aurora.
2 Equipamento necessário
Necessita de:
- Reduxi Controller
- Wallbox StarCharge Aurora AC, instalada
- PC ou portátil para abrir a interface web do carregador
- Cabo Ethernet (para a ligação LAN ou para o primeiro início de sessão)
- Cartão SIM (apenas para a ligação 4G)
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Instalar o carregador
Instale a wallbox de acordo com as instruções do fabricante e coloque-a em funcionamento. Os detalhes constam do manual: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Existem três opções para ligar o posto de carregamento à internet: cartão SIM, Wi‑Fi ou Ethernet.
A fotografia mostra a zona de ligações do posto de carregamento. Introduza o cartão SIM ou ligue o cabo Ethernet junto à ligação AC.
Descrição em texto desta imagem
Desenho de instalação da zona de ligações no interior da caixa do carregador StarCharge Aurora, visto de lado: um corpo de carregador escuro com uma caixa de contorno amarelo que contém o bloco de terminais com fios coloridos (verde-amarelo, azul, castanho, preto) e um cabo Ethernet roxo que sai para a direita por uma abertura de cabos. Legendas de texto: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Linhas vermelhas ligam cada legenda à respetiva peça.
4 Iniciar sessão na interface web do Aurora
Após a instalação, ligue-se ao posto de carregamento com um PC ou portátil.
4.1 Ligação por cabo Ethernet
192.168.88.1 e 192.168.88.200. Recomendamos um programa como o NetSetMan. Em alternativa, defina-o no sistema operativo, nas definições da ligação de rede.Descrição em texto desta imagem
Captura de ecrã do programa NetSetMan (menu em alemão: Programm, Windows Tools, Optionen, Hilfe). À esquerda: uma árvore de perfis com o grupo Gruppe, que contém os perfis Auto e StarCharge Aurora. À direita: separador Ethernet com o adaptador Intel(R) Ethernet Connection (18) I219-V. Secção IP & Gateway assinalada: IP-Adresse automatisch beziehen [obter IP automaticamente] não selecionado; Folgende IP-Adresse verwenden [utilizar o seguinte endereço IP] selecionado. Numa caixa vermelha: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Secção DNS-Server assinalada: DNS-Serveradresse automatisch beziehen não selecionado; Folgende DNS-Serveradressen verwenden selecionado; Bevorzugt [preferido]: vazio; Alternativ [alternativo]: vazio (ambos na caixa vermelha). Abaixo: Erweiterte TCP/IP-Einstellungen com WINS, Routentabelle e IPv6, todos desassinalados.
Descrição em texto desta imagem
Colagem de seis capturas de ecrã do Windows 11 com caixas vermelhas e números vermelhos de 1 a 7 que mostram como definir um endereço IP fixo no adaptador Ethernet. Passo 1: caixa de pesquisa do menu Iniciar na barra de tarefas com o texto network escrito. Passo 2: resultado da pesquisa Best match: View network connections, Control panel (caixa vermelha); abaixo há sugestões da web e entradas de definições (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Passo 3: janela Control Panel, Network and Internet, Network Connections com a lista de adaptadores (Bluetooth-Netzwerkverbindung não ligado, OpenVPN Wintun cabo de rede desligado, Ethernet Network 2 Intel(R) Ethernet Connection (caixa vermelha), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Passo 4: caixa de diálogo Ethernet Status com uma caixa vermelha à volta do botão Properties. Passo 5: caixa de diálogo Ethernet Properties (lista de itens em alemão), com Internet Protocol, Version 4 (TCP/IPv4) selecionado (caixa vermelha). Passo 6: caixa vermelha à volta do botão Properties dessa caixa de diálogo. Passo 7: caixa de diálogo Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically não selecionado; Use the following IP address selecionado, com os campos IP address, Subnet mask e Default gateway preenchidos com números do tipo 192.168.x.x (dígitos exatos; a máscara de sub-rede parece ser 255.255.255.0); Use the following DNS server addresses selecionado, Preferred DNS server e Alternate DNS server vazios; caixa vermelha à volta destes campos.
192.168.88.206. Inicie sessão com o utilizador e a palavra-passe predefinidos indicados abaixo.| Parâmetro | Valor |
|---|---|
| Utilizador | wbdh |
| Palavra-passe | 26835941 |
Descrição em texto desta imagem
Captura de ecrã da página de início de sessão web do carregador Aurora. Fundo: fotografia de um edifício de escritórios ou fábrica moderno, com fachada escura e secções de vidro verde sob um céu azul; um logótipo de empresa e carateres chineses são ligeiramente visíveis na fachada. Ao centro: título Login (esbatido), dois campos de introdução escuros com as etiquetas Username e Password (uma pequena marca vermelha está na extremidade direita do campo Username) e um botão laranja Sign me in. O conteúdo dos campos não é mostrado.
Descrição em texto desta imagem
Captura de ecrã da interface web do StarCharge, página Quick Setup (navegação Home / Quick Setup). Menu escuro à esquerda: Quick Setup (destacado), Hardware Setting, Software Setting, Charging Status, Upload and download. Barra superior: Language, User Set. Campos: ChargePoint Id: vazio, com os botões Submit e Refresh. Secção OCPP Setting: IP or Domain Name: vazio; SSL Enable: disable (lista pendente); Port: vazio; Path: vazio; Authorization key: vazio; botões Submit e Refresh. Secção Certificate Import: campo de ficheiro com um botão Browse e um botão Submit.
5 Introduzir o ChargePoint ID e configurar o OCPP
Descrição em texto desta imagem
Captura de ecrã da interface web do StarCharge, página Quick Setup, com caixas vermelhas e números vermelhos de 1 a 8. Caixa vermelha 1: Quick Setup no menu escuro à esquerda (outras entradas: Hardware Setting, Software Setting, Charging Status, Upload and download). Caixa vermelha 2: ChargePoint Id: 1234. Caixa vermelha à volta do formulário OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (cortado, fim não mostrado); 7. Authorization key: vazio. Caixa vermelha 8: botão Submit junto a um botão Refresh. Abaixo: Certificate Import com um campo de ficheiro, botão Brows e botão Submit; título 4G configuration.
1 quando o backend utiliza TLS para o acesso; caso contrário, é 0.9000./ocpp/1.6/json
6 Configurar as definições de rede do Aurora
Na interface web, configure a forma como o posto de carregamento se liga à internet ou à rede local. Opções: 4G (SIM), Wi‑Fi ou LAN (Ethernet).
6.1 4G (SIM)
Descrição em texto desta imagem
Captura de ecrã da interface web do StarCharge, página Software Setting, com caixas vermelhas e números vermelhos de 1 a 4. Menu escuro à esquerda: Quick Setup, Hardware Setting, Software Setting (destacado, caixa vermelha 1), Charging Status, Upload and download. Área principal: título 4G configuration (caixa vermelha 2). Caixa vermelha 3 à volta do formulário: Enable modification (caixa de seleção, parece assinalada); campos APN, User, Pwd, Pin, todos vazios; lista pendente EncrypType. Caixa vermelha 4 à volta do botão Submit, junto a Refresh. Abaixo: título Ethernet configuration com a caixa de seleção Enable modification (desassinalada) e os botões Submit e Refresh; título DNS configuration.
6.2 Wi‑Fi
Descrição em texto desta imagem
Captura de ecrã da interface web do StarCharge, página Software Setting, com caixas vermelhas e números vermelhos de 1 a 4. Menu escuro à esquerda: Quick Setup, Hardware Setting, Software Setting (destacado, caixa vermelha 1), Charging Status, Upload and download. Área principal: título Wifi configuration (caixa vermelha 2). Caixa vermelha 3 à volta do formulário: Wifi enable (assinalado); Mode selection: STA (lista pendente); SSID: vazio; Pwd: vazio; Channel: 1 (lista pendente a cinzento); Encryption: WPA2 (lista pendente); uma segunda caixa de seleção assinalada com a etiqueta Encryption enable. Caixa vermelha 4 à volta do botão Submit, junto a um botão Refresh.
6.3 LAN (Ethernet)
Descrição em texto desta imagem
Captura de ecrã da interface web do StarCharge, página Software Setting, com caixas vermelhas e números vermelhos de 1 a 4. Menu escuro à esquerda: Quick Setup, Hardware Setting, Software Setting (destacado, caixa vermelha 1), Charging Status, Upload and download. Barra superior: Language, User Set. Área principal: título Ethernet configuration (caixa vermelha 2). Caixa vermelha 3 à volta de duas caixas de seleção assinaladas: Enable modification e Dhcp enable. Caixa vermelha 4 à volta do botão Submit, junto a um botão Refresh. Abaixo: título DNS configuration com uma caixa de seleção desassinalada Dns enable e os botões Submit e Refresh.
7 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
8 Adicionar o Aurora ao Reduxi
Crie a comunicação OCPP entre o StarCharge Aurora e o Reduxi Controller.
8.1 Definições básicas
Inicie sessão no Reduxi Configurator local (ver ponto 7) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral do Reduxi Configurator. Cabeçalho: logótipo reduxi Configurator. A secção Devices (com um ícone de menos) lista: Iskraemeco AM550 (ícone de poste elétrico) e duas entradas com ícones de sol e sem nomes visíveis. Em baixo há um botão Add device com um sinal de mais, assinalado com um retângulo ciano.
No primeiro passo, selecione as definições básicas:
- Tipo de dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Nome: um nome à sua escolha, por exemplo StarCharge Aurora
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, passo 1 de 2 Basic settings. Indicador de passos: 1 Basic settings (ativo), 2 Communication channel (cinzento). Formulário Basic settings: Device type (obrigatório): EV charger; Type (obrigatório): OCPP 1.6 - JSON; Name (obrigatório): StarCharge Aurora. Botões: Back (à esquerda), Next (à direita, escuro).
8.2 Definições de comunicação
O segundo passo define o canal de comunicação para o OCPP. Defina o Device identifier. Tem de ser o mesmo ID que o ChargePoint ID no posto de carregamento. O Reduxi Controller gera automaticamente o URL para o OCPP JSON 1.6. Acrescente /Device ID no final deste URL.
| Parâmetro | Valor |
|---|---|
| Identificador do dispositivo | Igual ao ChargePoint ID no posto de carregamento |
| Controller OCPP JSON 1.6 URL | Gerado pelo controller. Acrescente /Device ID no final. Exemplo: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, passo 2 de 2 Communication channel (passo 1 Basic settings, passo 2 Communication channel). Formulário Communication channel and device configuration, nota: There are no available connections. Campos: Device identifier (obrigatório): my_staion_ID1 [tal como mostrado], assinalado com um retângulo ciano; Connector (obrigatório): 1; Charger type (obrigatório): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (obrigatório): Manual override; Per phase max. current manual override: 32, dica: In effect when manual override is selected; Forward communication to backend OCPP server: vazio; Override authentication username for backend OCPP server: vazio; Override authentication password for backend OCPP server: vazio; Forward measurements to backend OCPP server once every: lista pendente vazia; Allow new charging session: Always. Último campo, assinalado com um retângulo ciano: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, com um ícone de copiar à direita. Botões: Back (à esquerda), Done (à direita, escuro).
8.3 Test communication
Clique em Test communication, em baixo à direita, por baixo dos campos do canal de comunicação. O teste verifica a comunicação OCPP e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
O teste devolve um de três resultados:
Caso 1: A comunicação funciona corretamente.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo Testkommunikation em alemão no Reduxi Configurator, com um X de fecho. Texto verde numa caixa branca: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Botão escuro em baixo à direita: Schließen [Fechar].
Caso 2: Unable to communicate with device 1, ID of device is not set or is different.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo Testkommunikation em alemão no Reduxi Configurator, com um X de fecho. Primeira caixa, texto vermelho: Keine Kommunikation mit dem Gerät möglich. [Não é possível comunicar com o dispositivo.] Segunda caixa, texto vermelho: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Botão escuro em baixo à direita: Schließen [Fechar].
O ID que atribuiu no Reduxi Controller não corresponde exatamente ao ID do posto de carregamento. Verifique ambos e tente novamente.
Caso 3: Não foi encontrado nenhum dispositivo com comunicação OCPP 1.6.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo Test communication em alemão no Reduxi Configurator, título: Testkommunikation, com um X de fecho. Mensagem em texto vermelho numa caixa branca: Keine Kommunikation mit dem Gerät möglich. [Não é possível comunicar com o dispositivo.] Botão escuro em baixo à direita: Schließen [Fechar].
As definições no posto de carregamento não foram guardadas, o Aurora não tem ligação à internet ou o caminho para o Reduxi Controller está incorreto. Verifique a ligação à internet do carregador, a cablagem (se existir) e as definições.
9 Verificar as leituras
9.1 Last measurements
Depois de estabelecida a comunicação, verifique as leituras do novo dispositivo em Devices – Last measurements no Reduxi Configurator.
9.2 Ativar o controlo pelo Reduxi
Para o controlo avançado do carregador, integre o dispositivo na estratégia Reduxi. Em Devices no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos da estratégia afetam o carregador.
Para usar preços dinâmicos e tarifas dinâmicas, defina uma estratégia conforme descrito em Estratégias para o controlador Reduxi.
Depois de adicionado o dispositivo, também pode monitorizá-lo e controlá-lo na aplicação Reduxi cloud.
✓ Resumo
Preparação (pontos 1–3): Leia o manual, reúna o equipamento e instale a wallbox.
StarCharge Aurora (pontos 4–6): Inicie sessão na interface web, introduza o ChargePoint ID e os dados OCPP do controller e, em seguida, configure 4G, Wi‑Fi ou LAN.
Adicionar ao Reduxi (pontos 7–8): Inicie sessão, adicione um dispositivo OCPP 1.6 - JSON com o ChargePoint ID como Device identifier, execute o Test communication e clique em Done.
Entrada em funcionamento (ponto 9): Verifique as últimas medições e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| Test communication: o ID do dispositivo não está definido ou é diferente | O Device identifier no Reduxi tem de corresponder exatamente ao ChargePoint ID do carregador (ponto 5, ponto 8.2). |
| Test communication: não é encontrado nenhum dispositivo com comunicação OCPP 1.6 | Verifique se as definições estão guardadas no carregador, se o Aurora tem ligação à internet e se o caminho para o controller está correto (pontos 5 e 6). |
| A interface web do carregador não abre | Defina o endereço IP do PC para 192.168.88.1–200 e abra 192.168.88.206 (ponto 4.1). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
