Ligue o controlador Reduxi ao StarCharge Aurora e aproveite o protocolo OCPP. O Reduxi pode reduzir a sua conta de eletricidade em 70%.
1. Instalar
Instale a caixa de parede de acordo com as instruções do fabricante e coloque-a em funcionamento.
Para mais detalhes, siga o link para o manual:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Tem três opções para ligar a estação de carregamento à internet: através do cartão SIM , WiFi ou Ethernet.

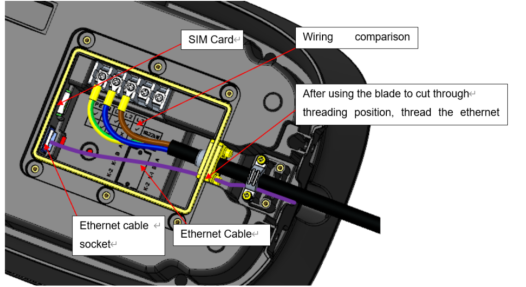

A foto a seguir mostra a área de conexão da estação de carregamento. Lá, pode instalar o cartão SIM ou ligar o cabo Ethernet ao lado da ligação CA:
2. Login na página da Web Aurora
Após a instalação da estação de carregamento, deve ligar-se à mesma utilizando o seu PC ou portátil.
2.1 Ligação através do cabo Ethernet:
- Ligue o seu PC ou portátil diretamente à estação de carregamento ou, em alternativa, a um switch local ao qual a estação de carregamento também está ligada.
-
Defina temporariamente o endereço IP do seu PC ou portátil. Utilize um endereço IP entre 192.168.88.1-200

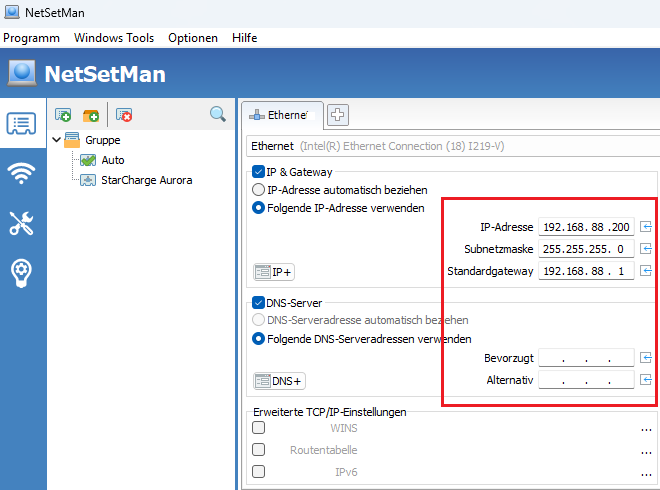

Recomendamos programas como o NetSetMan ou similares. Em alternativa, as definições também podem ser efetuadas diretamente no sistema operativo para a ligação de rede correspondente.NetSetMan:

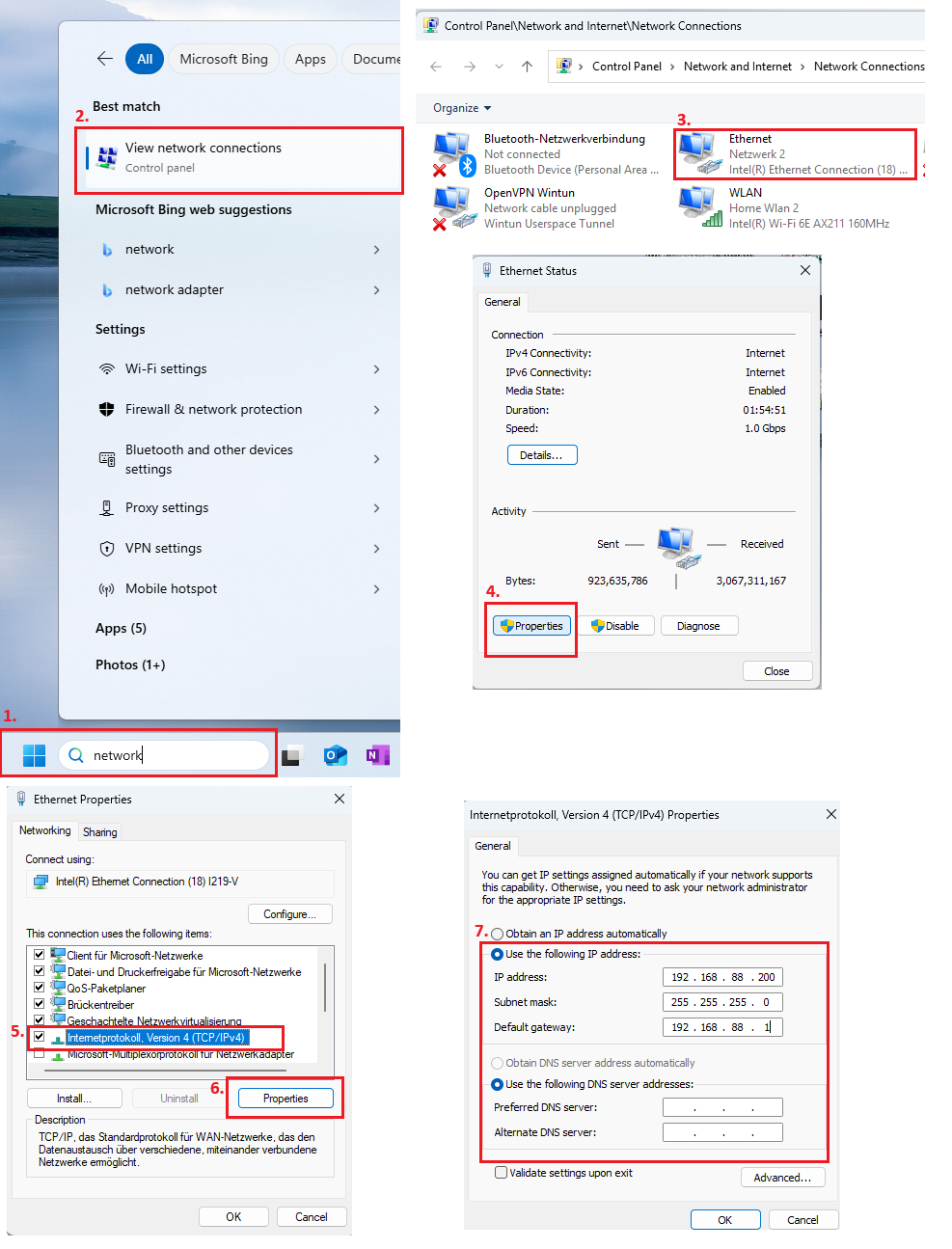

Definições do Windows:
-

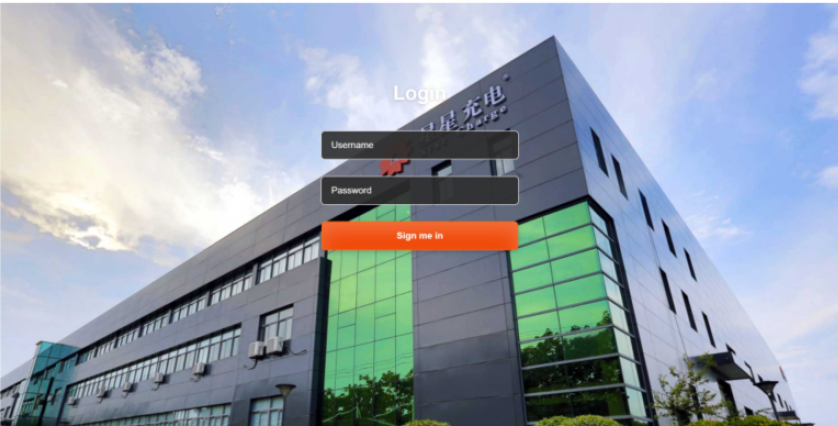

Abra o seu browser e introduza o endereço IP predefinido da estação de carregamento: 192.168.88.206
para iniciar sessão, utilize:
utilizador: wbdh
palavra-passe: 26835941 - Agora deve estar na interface web da estação de carregamento:

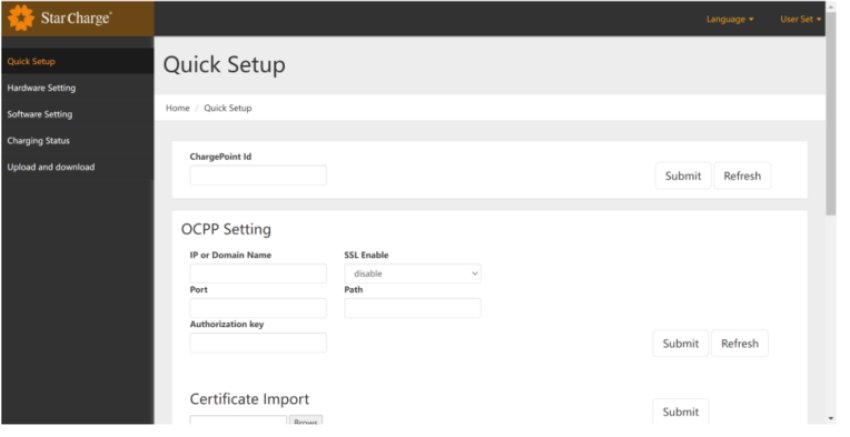

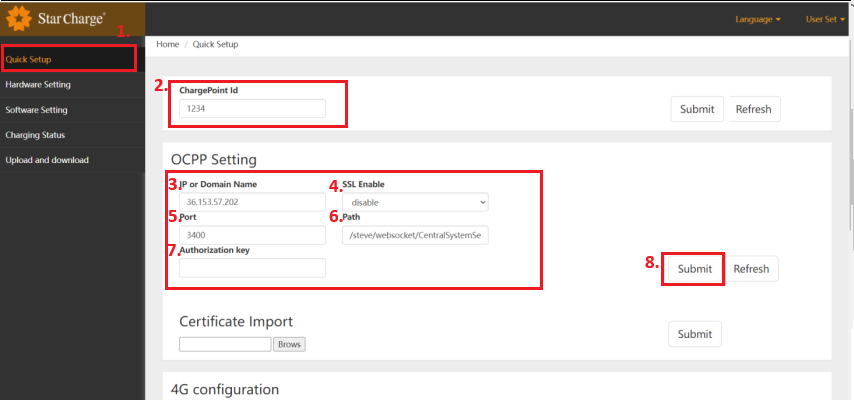

3. Introduza o ID do ponto de carregamento e configure o OCPP
- Selecione Configuração rápida no lado esquerdo da página principal
-
Introduza o ID do ponto de carregamento e confirme clicando em Submeter
Importante: Tome nota disto para mais tarde - Introduza o endereço IP do controlador Reduxi instalado no local.
- SSL_Enable: O valor é 1 quando o backend utiliza TLS para acesso, caso contrário, o valor é 0.
- Introduza o número da porta 9000
- Insira o caminho do Controlador Reduxi: /ocpp/1.6/json
- Chave de autorização: basta deixá-la em branco
- Clique em Submeter na parte OCPP para confirmar a entrega das informações de definição ao backend.
4. Configurar as definições de rede do Aurora
Quando estiver na interface web da estação de carregamento, terá de configurar as definições de rede.
Tem as seguintes opções para ligar a estação de carregamento à internet ou à rede local:
- 4G (SIM)
- WiFi
- LAN (Ethernet)

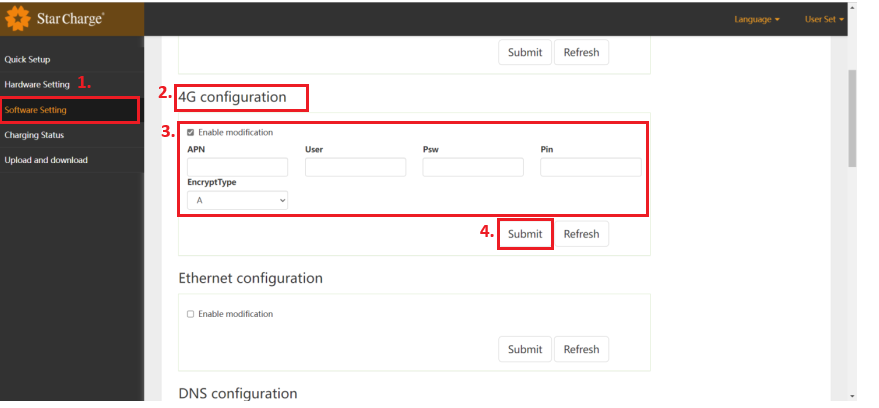

4.1 4G (SIM)
- Selecione Software Setting no lado esquerdo da página principal.
- Encontre 4G configuration
- Clique em Enable modification e introduza as informações que recebeu do seu fornecedor de telemóvel.
-
Confirme com submit

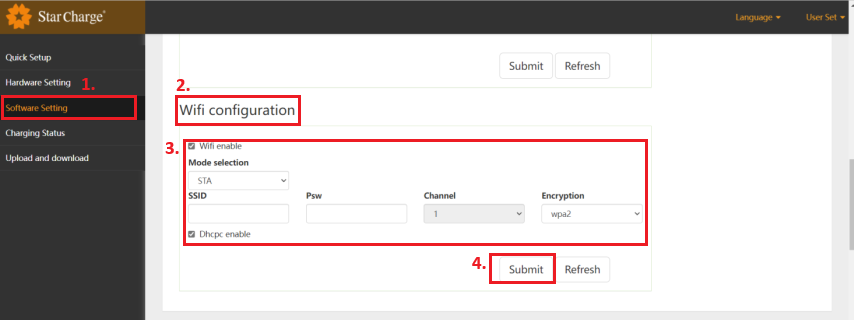

4.2 WiFi
Selecione Software Setting no lado esquerdo da página principal
Encontre WiFi configuration e ative-o
Em Mode selection, escolha STA e preencha “SSID” (ID Wi-Fi) “Psw” (palavra-passe Wi-Fi) e “Encryption” (geralmente escolha wpa2)
Recomendamos que atribua um endereço IP estático de acordo com a rede disponível na sua localização.
Importante: Tenha em atenção este endereço, pois irá precisar dele mais tarde.Confirme clicando em submit.

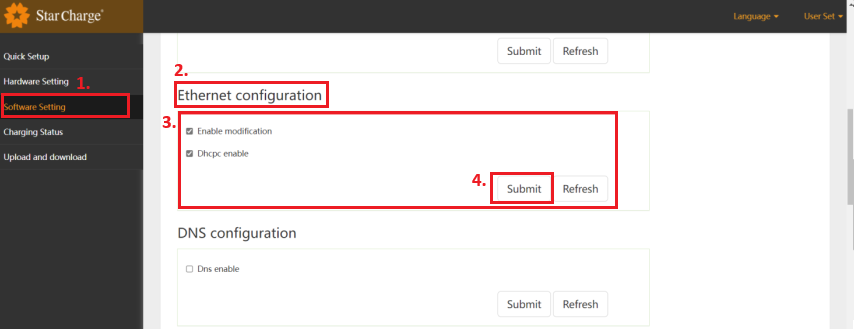

4.3 LAN (Ethernet)
Selecione Software Setting no lado esquerdo da página principal
Encontre Ethernet configuration e ative-o
Recomendamos que atribua um endereço IP estático de acordo com a rede disponível na sua localização.
Importante: Tenha em atenção este endereço, pois irá precisar dele mais tarde.Confirme clicando em submit.
Quando tiver concluído estas definições, desligue o seu dispositivo da estação de carregamento e, se estiver a utilizar uma ligação LAN, ligue o cabo Ethernet ao controlador Reduxi ou a um switch. Em seguida, continue com a configuração no controlador Reduxi.
5. Criar uma configuração para a comunicação OCPP entre o Starcharge Aurora e o controlador Reduxi
4.1 Adicionar dispositivo
Primeiro, inicie a sessão no configurador Reduxi local e adicione um novo dispositivo clicando no botão Add device.

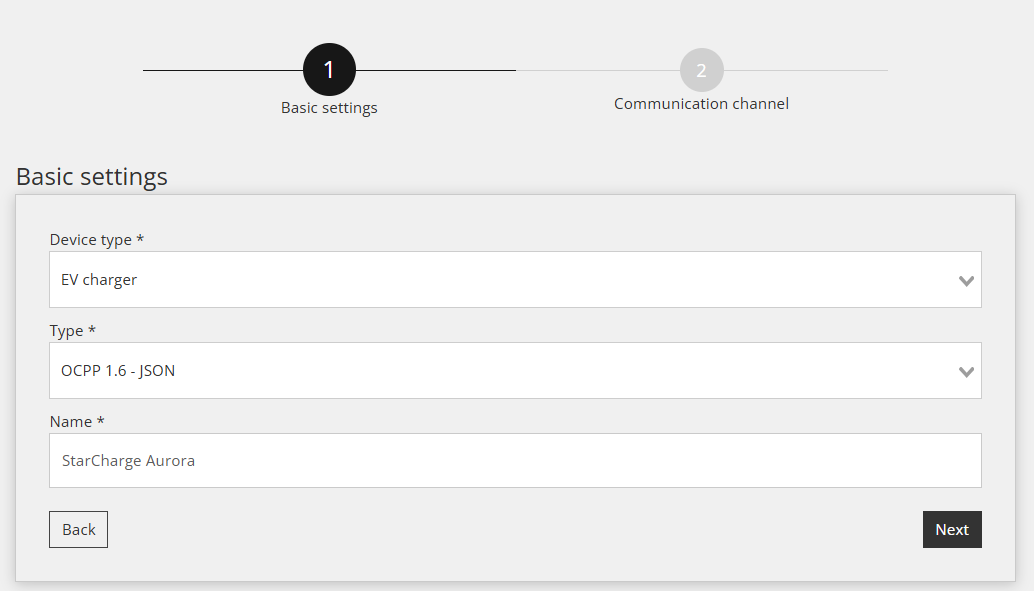

4.2 Selecione o dispositivo que gostaria de adicionar
Dentro do primeiro passo, as definições básicas são definidas:
- Selecione Device type: EV charger,
- Selecione Type: OCPP 1.6 - JSON,
- Nomeie o dispositivo como desejar, por exemplo: StarCharge Aurora

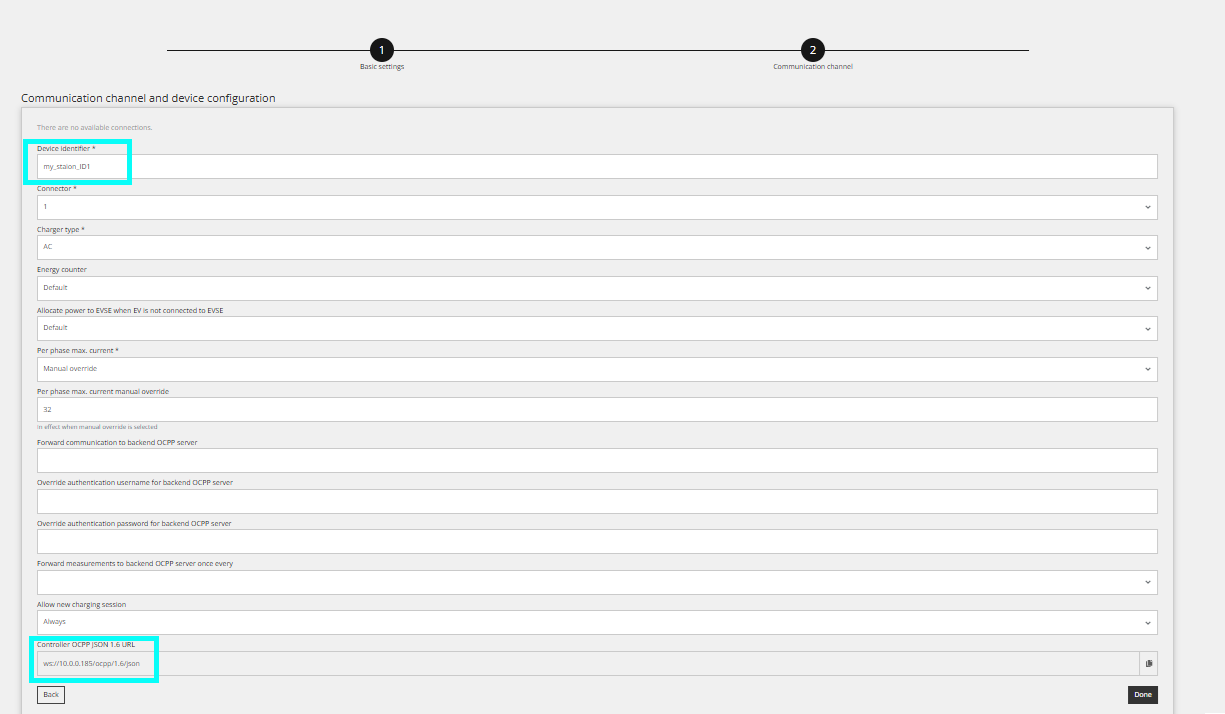

4.3 Configuração do dispositivo para OCPP
A segunda etapa é usada para o canal de comunicação, para que a comunicação OCPP funcione corretamente.
Primeiro, defina o identificador do dispositivo (deve ser o mesmo ID da estação de carregamento).
No caso do protocolo OCPP json 1.6, o URL é necessário, que é gerado automaticamente pelo controlador Reduxi. Depois de gerar o URL, você precisa adicionar /ID do dispositivo no final do URL. Exemplo de URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.
4.5 Comunicação de teste
A comunicação de teste é feita através do botão Comunicação de teste localizado no canto inferior direito, após todos os campos do canal de comunicação.
Existem três casos diferentes de resposta de comunicação.

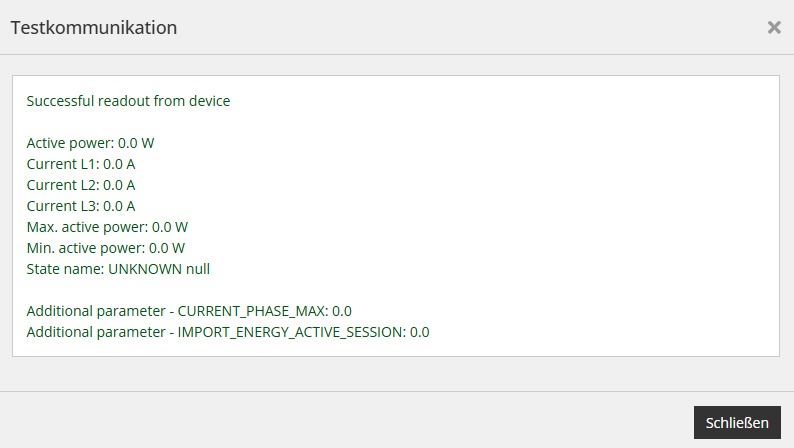

Caso 1: A comunicação está funcionando corretamente:

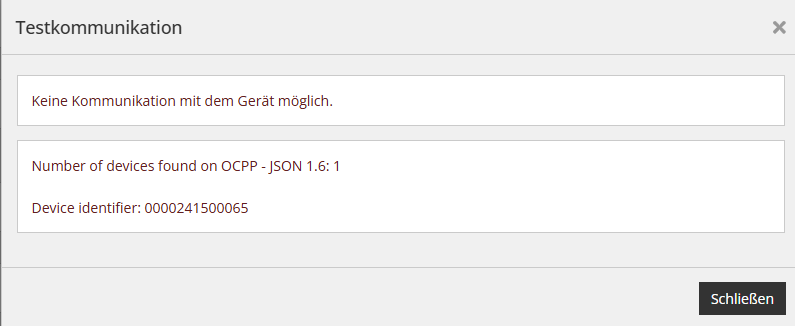

Caso 2: Não é possível comunicar com o dispositivo 1, o ID do dispositivo não está definido ou é diferente:
Neste caso, o ID que atribuiu ao controlador Reduxi não corresponde exatamente ao ID da estação de carregamento. Verifique as informações e tente novamente.
Caso 3: Nenhum dispositivo com comunicação OCPP 1.6 foi encontrado:
Neste caso, as configurações na estação de carregamento não foram salvas, ou Aurora não tem conexão com a internet, ou o caminho para o controlador Reduxi está incorreto. Verifique a conexão de internet do carregador, a fiação (se presente) e as configurações.
Depois que o dispositivo é adicionado com sucesso através do configurador, ele pode ser monitorado e controlado através do aplicativo de nuvem Reduxi.
