Como ligar os dispositivos SMA Solar Technology ao Reduxi Controller
A integração Reduxi-SMA permite a colocação flexível em funcionamento dos inversores para o equilíbrio da rede, aumenta a eficiência e cria oportunidades de arbitragem que reduzem custos e geram maiores lucros.
Descrição em texto desta imagem

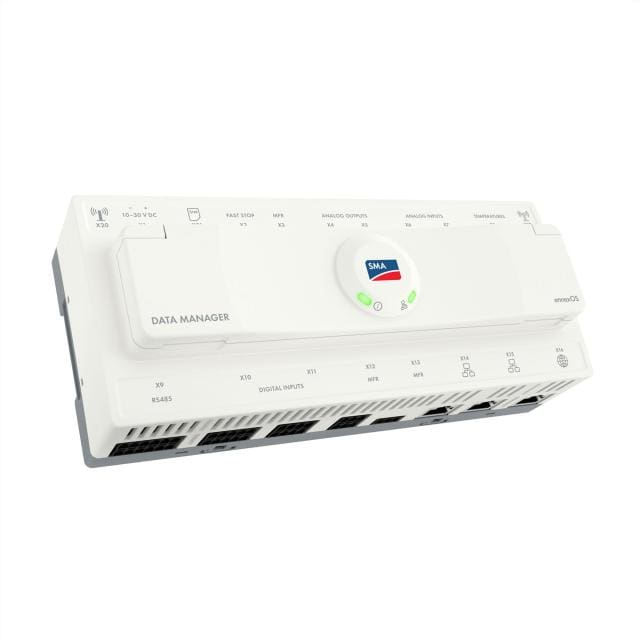

Fotografia do produto SMA Data Manager M sobre fundo branco: uma caixa branca e larga, do tipo calha DIN, vista de cima em ângulo. A tampa superior mostra o logótipo SMA num campo redondo com LEDs de estado verdes e o texto DATA MANAGER em baixo à esquerda. Filas de pequenas etiquetas impressas de terminais e portas percorrem a margem superior e a margem frontal, com blocos de terminais e portas de rede na parte inferior da frente.
1 Documentação técnica
Páginas e manuais do fabricante:
- SMA Solar Technology website – Site oficial do fabricante
- Enable Modbus TCP/IP on the SMA Data Manager – Manual online da SMA (ver a nota no ponto 3.1)
- SMA Speedwire/Webconnect Data Module – Manual de instalação, Modbus TCP/IP no módulo
2 Equipamento necessário e opções de ligação
2.1 Equipamento necessário
- Reduxi Controller
- SMA Data Manager, SMA Speedwire/Webconnect Data Module ou um inversor SMA com porta LAN (ver ponto 2.2)
- Endereço IP do dispositivo SMA
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
2.2 Opções de ligação
O sistema Reduxi suporta várias opções de ligação. Todas utilizam o protocolo Modbus TCP/IP para comunicar com os inversores. Esta abordagem padrão permite uma aquisição de dados fiável e em tempo real dos seus inversores fotovoltaicos e de outros dispositivos.
| Opção | Hardware | O que faz |
|---|---|---|
| 1 | SMA Data Manager | Ponte entre inversores, contadores de energia e baterias. O Reduxi mostra todos os dispositivos de cada categoria como uma soma. |
| 2 | SMA Speedwire/Webconnect Data Module | Dá ao inversor comunicação LAN e ativa o Modbus TCP/IP. |
| 3 | Ligação LAN direta ao inversor SMA | Sem hardware adicional. Os inversores com porta LAN comunicam através de Modbus TCP/IP. |
3 Ativar o Modbus TCP/IP no dispositivo SMA
3.1 Opção 1: SMA Data Manager
Os dispositivos estão ligados ao SMA Data Manager através de RS485. O SMA Data Manager liga-se ao sistema Reduxi através de Modbus TCP/IP. O Reduxi soma e mostra todos os dispositivos de cada categoria:
- PV
- Baterias
- Contadores de energia
- EVSE
Ative o Modbus TCP/IP no SMA Data Manager conforme descrito no manual online da SMA.
Passos para as medições da rede
Descrição em texto desta imagem
Captura de ecrã da interface web do SMA Data Manager M. Cabeçalho: logótipo SMA, texto SMA DATA MANAGER M, barra de navegação com MFE Megras 1,2,3,4 e Select Device. Barra de ícones à esquerda: Dashboard, Monitoring, Configuration (selecionado). Menu Configuration em MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (destacado com uma caixa vermelha), Meter configuration, Licensed functions. Página principal com o título Grid management service, uma tabela com as linhas: Active power (caixa vermelha) com a ligação Configuration & activation; Reactive power com a ligação Configuration & activation; Assign analog outputs com o texto: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs com o mesmo tipo de texto para saídas digitais; Recording of setpoints com a ligação Configuration & activation; Country data set com a ligação Go to Configuration.
Descrição em texto desta imagem

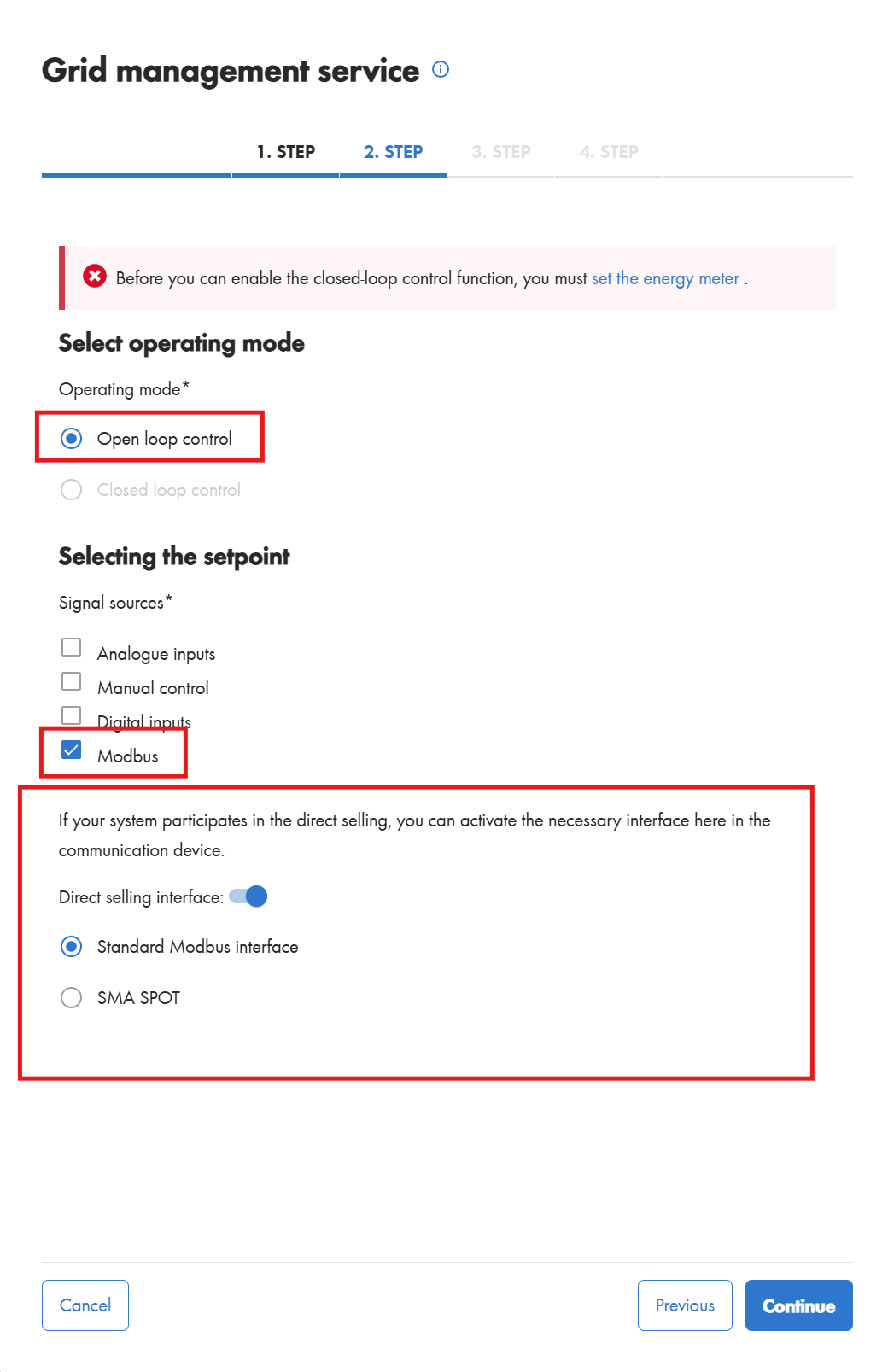

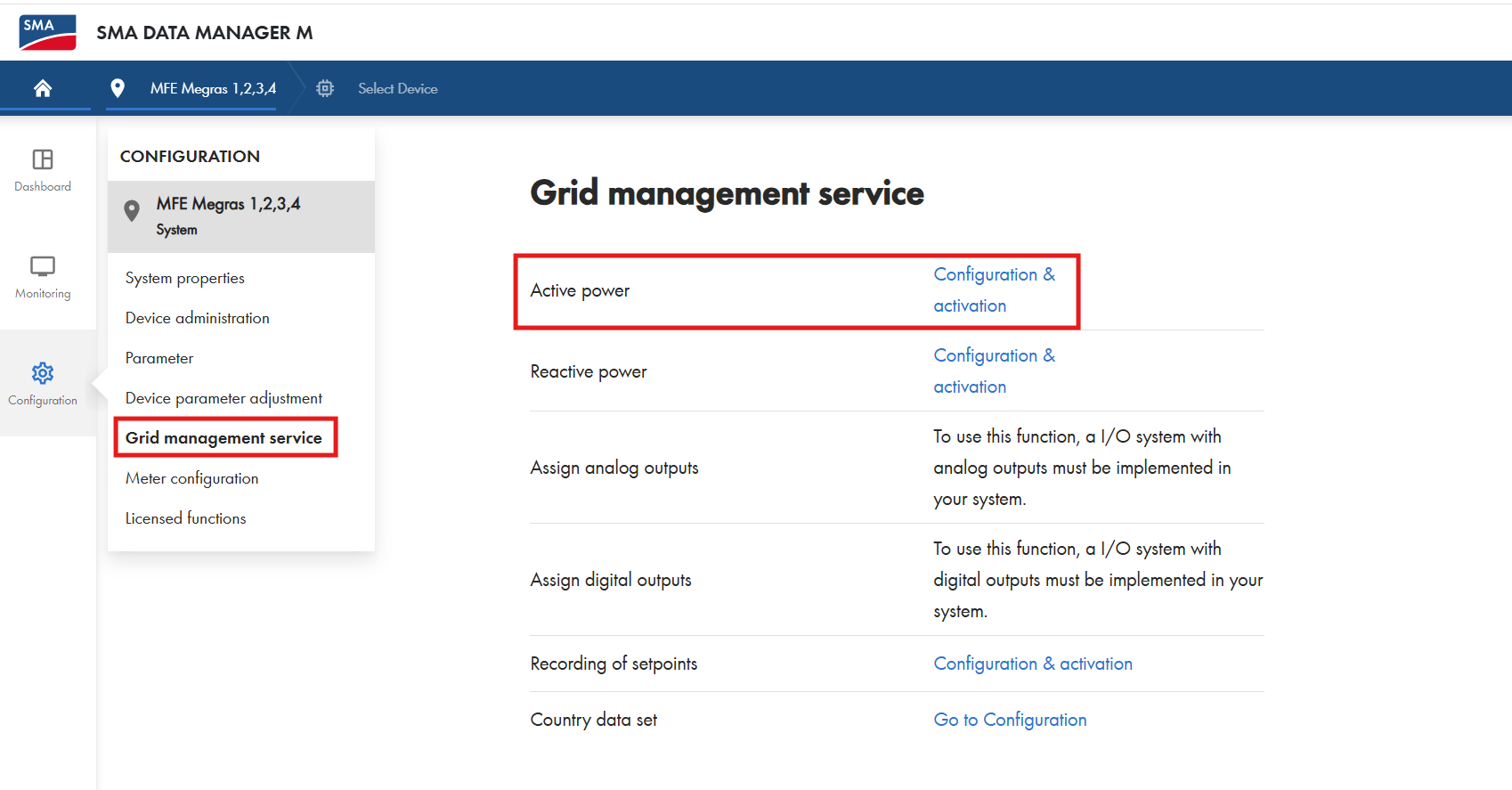

Captura de ecrã da interface web do SMA Data Manager, página Grid management service (com ícone de informação), imagem alta. Separadores de passos: 1. STEP, 2. STEP (ativo, azul), 3. STEP e 4. STEP (a cinzento). Faixa de erro vermelha: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter é uma ligação azul). Secção Select operating mode, Operating mode*: botão de opção Open loop control selecionado (caixa vermelha); Closed loop control a cinzento, não selecionado. Secção Selecting the setpoint, Signal sources*: caixas de seleção Analogue inputs (não assinalada), Manual control (não assinalada), Digital inputs (não assinalada), Modbus (assinalada, caixa vermelha). Uma grande caixa vermelha em torno do texto: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. No seu interior: Direct selling interface: interruptor ativado; botão de opção Standard Modbus interface selecionado; botão de opção SMA SPOT não selecionado. Em baixo: botões Cancel, Previous, Continue (azul, preenchido).
Descrição em texto desta imagem

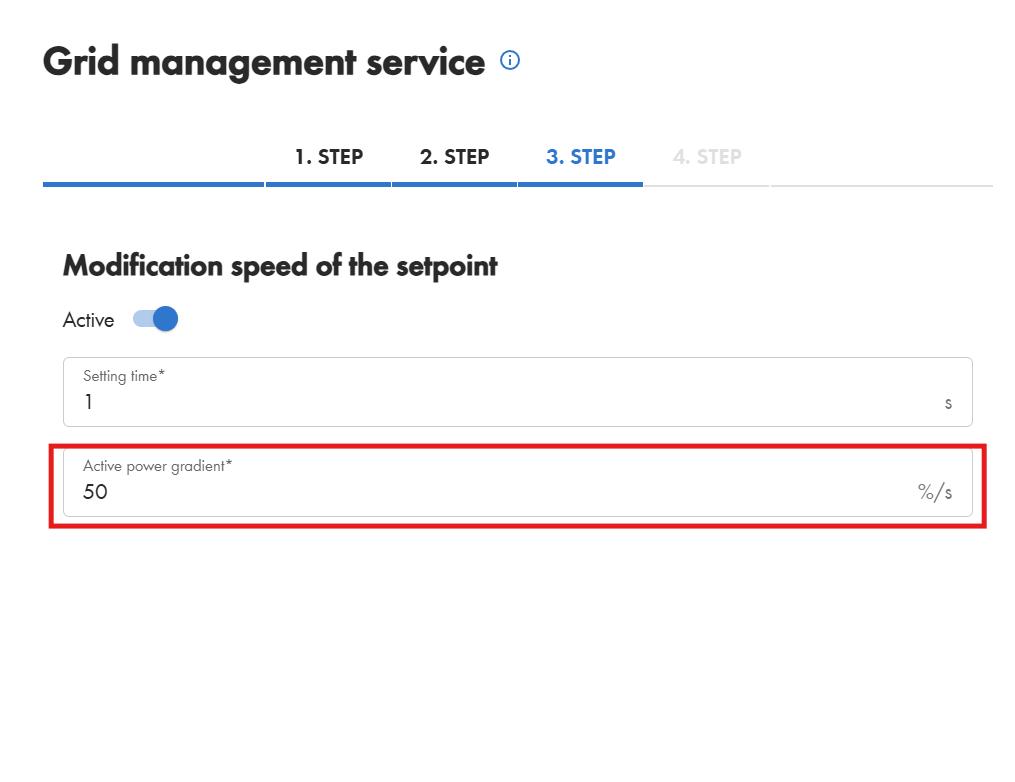

Captura de ecrã da interface web do SMA Data Manager, página Grid management service (com um ícone de informação). Separadores de passos: 1. STEP, 2. STEP, 3. STEP (ativo, azul), 4. STEP (a cinzento). Título da secção: Modification speed of the setpoint. Interruptor Active: ativado. Campos: Setting time*: 1, unidade s; Active power gradient*: 50, unidade %/s (este campo está assinalado com uma caixa vermelha).
3.2 Opção 2: SMA Speedwire/Webconnect Data Module
O módulo dá ao inversor comunicação LAN (ver ponto 2.4 no documento da SMA indicado no ponto 1) e ativa o Modbus TCP/IP.
Ative o Modbus TCP/IP no módulo conforme descrito no manual da SMA. Em seguida, teste a ligação (ver ponto 3).
3.3 Opção 3: ligação LAN direta ao inversor SMA
Não é necessário hardware adicional. O inversor tem uma porta LAN que permite a comunicação através de Modbus TCP/IP.
Ligue-se à interface de software do inversor e ative o Modbus TCP/IP. Em seguida, teste a ligação (ver ponto 3).
3.4 Testar a porta 502
Depois de ativar o Modbus TCP/IP, teste a ligação no Reduxi Configurator. Para o abrir, utilize o endereço IP do controller ou reduxi.local (ver ponto 4).
- Abra o Reduxi Configurator.
- Aceda a Settings – System – Tools.
- Execute o teste de porta TCP com o IP do dispositivo SMA e a porta
502.
Descrição em texto desta imagem
Captura de ecrã do menu de navegação esquerdo do Reduxi Configurator (logótipo: reduxi Configurator). Entradas do menu, de cima para baixo: Devices (+, recolhido; as primeiras letras estão cortadas na margem esquerda); Strategies (+, recolhido); Utility Rate Plan; Settings (expandido, sinal de menos) com as subentradas Grid, Network, System (expandido, sinal de menos) com as subentradas Identifier, License, Update, Reboot, Factory reset, Tools (expandido, sinal de menos) com as subentradas Ping test, TCP port test (destacado com uma caixa vermelha), Address scanner; depois Profile (+) e Users. A parte direita da imagem está em branco.
Descrição em texto desta imagem
Captura de ecrã da interface web do SMA Data Manager, página Grid management service (com ícone de informação), imagem alta. Separadores de passos: 1. STEP, 2. STEP (ativo, azul), 3. STEP e 4. STEP (a cinzento). Faixa de erro vermelha: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter é uma ligação azul). Secção Select operating mode, Operating mode*: botão de opção Open loop control selecionado (caixa vermelha); Closed loop control a cinzento, não selecionado. Secção Selecting the setpoint, Signal sources*: caixas de seleção Analogue inputs (não assinalada), Manual control (não assinalada), Digital inputs (não assinalada), Modbus (assinalada, caixa vermelha). Uma grande caixa vermelha em torno do texto: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. No seu interior: Direct selling interface: interruptor ativado; botão de opção Standard Modbus interface selecionado; botão de opção SMA SPOT não selecionado. Em baixo: botões Cancel, Previous, Continue (azul, preenchido).
Se o Modbus TCP/IP estiver ativado, o teste indica que a porta 502 está aberta. Caso contrário, a porta está fechada.
Descrição em texto desta imagem
Captura de ecrã da ferramenta TCP port test do Reduxi Configurator. Título: TCP port test. Campos: Host: 10.100.55.128; Port: 502; botão Test. Em baixo, a etiqueta Result e uma caixa de resultado com texto verde: Port 502 is opened.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o dispositivo SMA ao Reduxi
O processo é o mesmo para todos os dispositivos, porque é utilizado o protocolo Modbus TCP/IP. O endereço IP do dispositivo é a informação necessária.
5.1 Definições básicas
Inicie sessão no Reduxi Configurator (ver ponto 4) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da parte superior do menu esquerdo do Reduxi Configurator. Logótipo: reduxi Configurator. Devices (expandido, sinal de menos) lista duas entradas com os nomes tapados a preto (a primeira com um ícone de bateria e sol, a segunda com um ícone do tipo inversor). Por baixo, o botão + Add device, com uma seta azul de contorno preto a apontar para ele. Depois Strategies (+), Utility Rate Plan, Settings (+).
Opção 1: SMA Data Manager
O SMA Data Manager funciona como um registador de dados (logger). No sistema Reduxi, funciona como Hybrid Inverter, porque suporta ligações a vários tipos de dispositivos. A comunicação é feita por IP e o Reduxi mostra os valores agregados de cada grupo. Também pode aceder a dispositivos individuais através do SMA Data Manager. Neste caso, defina o endereço de escravo do dispositivo específico.
- Device type:
Hybrid Inverter - Tipo:
SMA Data Manager - Nome: SMA Data Manager, altere-o se necessário
Descrição em texto desta imagem
Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 1 Basic settings. Indicador de passos: 1 Basic settings (ativo), 2 Communication channel (a cinzento). Título: Basic settings. Campos: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (texto selecionado/destacado). Botões: Back, Next.
Opções 2 e 3: inversor SMA
Não adicione o próprio SMA Speedwire/Webconnect Data Module. O módulo apenas fornece conetividade LAN a um inversor específico. Selecione o tipo de inversor que pretende ligar. O exemplo adiciona um SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) como inversor individual.
- Device type:
Solar power plant - Tipo:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Nome: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), altere-o se necessário
Descrição em texto desta imagem
Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 1 Basic settings. Indicador de passos: 1 Basic settings (ativo), 2 Communication channel (a cinzento). Título: Basic settings. Campos: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Botões: Back, Next.
Clique em Next.
5.2 Definições de comunicação
| Opção | Endereço IP a introduzir |
|---|---|
| 1: SMA Data Manager | IP do SMA Data Manager |
| 2: Speedwire/Webconnect Data Module | IP do SMA Speedwire/Webconnect Data Module |
| 3: ligação LAN direta | IP da porta LAN do inversor (versões de inversores mais recentes) |
Nas opções 2 e 3, todas as outras definições são iguais às do inversor no ponto 5.1.
Opção 1: SMA Data Manager. Introduza o IP do SMA Data Manager.
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, passo 2 de 2 Communication channel (passo 1 Basic settings, passo 2 Communication channel). Formulário Communication channel and device configuration: Connection (obrigatório): TCP/IP; IP (obrigatório): vazio, com uma seta preta a apontar para o campo; Port (obrigatório): 502; Modbus unit ID (obrigatório): 2; Is electricity meter installed (obrigatório): interruptor em No; Is battery installed (obrigatório): interruptor em No. Botões: Back (à esquerda), Test communication e Done (à direita, escuro).
Em seguida, defina que tipos de dispositivos estão ligados ao SMA Data Manager:
- Contador de eletricidade:
YES/NO - Bateria:
YES/NO
Descrição em texto desta imagem
Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 2 Communication channel. Indicador de passos: 1 Basic settings, 2 Communication channel (ativo). Título: Communication channel and device configuration. Campos: Connection *: TCP/IP; IP *: vazio; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: interruptor em No (desativado), com uma seta preta a apontar para ele; Is battery installed? *: interruptor em No (desativado), com uma seta preta a apontar para ele. Botões: Back, Test communication, Done.
Opções 2 e 3: inversor SMA. Introduza o IP do SMA Speedwire/Webconnect Data Module ou o IP da porta LAN do inversor.
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, passo 2 de 2 do assistente de dispositivos. Indicador de passos: 1 Basic settings, 2 Communication channel (passo 2 ativo). Título: Communication channel and device configuration. Campos: Connection *: TCP/IP (lista pendente); IP *: vazio, com uma grande seta preta a apontar para o campo; Port *: 502. Botões: Back, Test communication, Done.
5.3 Testar a comunicação
Clique em Test communication para verificar se são recebidos dados. O teste lê o dispositivo uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 2 Communication channel. Indicador de passos: 1 Basic settings, 2 Communication channel (ativo). Título: Communication channel and device configuration. Campos: Connection *: TCP/IP; IP *: vazio; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: interruptor em No (desativado); Is battery installed? *: interruptor em No (desativado). Botões: Back, Test communication, Done. Uma grande seta preta aponta para o botão Test communication.
SMA Data Manager
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication no Reduxi Configurator. Texto: Successful readout from device. Valores: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Última linha: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Botão: Close. Cruz de fecho no canto superior direito.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication no Reduxi Configurator, que mostra um teste falhado. Primeira caixa: Unable to communicate with device. Segunda caixa (texto castanho-avermelhado): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Botão: Close. Cruz de fecho no canto superior direito. Parte do formulário atrás da caixa de diálogo é ligeiramente visível na margem direita.
Inversor SMA (opções 2 e 3)
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication no Reduxi Configurator. Texto: Successful readout from device. Valores: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Botão: Close. Cruz de fecho no canto superior direito.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication no Reduxi Configurator, que mostra um teste falhado. Primeira caixa: Unable to communicate with device. Segunda caixa (texto castanho-avermelhado): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Botão: Close. Cruz de fecho no canto superior direito. Parte do formulário atrás da caixa de diálogo é ligeiramente visível na margem direita.
6 Verificar as leituras
6.1 Últimas medições
Este passo mostra como verificar as leituras dos dispositivos.
SMA Data Manager: abra Devices – SMA Data Manager no Reduxi Configurator.
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, página Devices / SMA Data Manager, separador Last measurements (outros separadores: Analyze, Archive, Details). Em cima à direita: estado verde Connected. Menu esquerdo: Devices (expandido) com três entradas tapadas a preto (ícones de sol) e SMA Data Manager (selecionado), botão Add device, depois Strategies (+), Utility Rate Plan, Settings (+). Cartão Control type: interruptor com Auto (destacado a verde) e Manual; data e hora 20. 06. 2025 13:02:08. Cartão Battery: Battery maximum capacity (Wh): 0,0 kWh; Battery min. state of charge: 0,00 %; Battery max. state of charge: 100,00 %; Battery active power setpoint: vazio, unidade kW. Cartão PV: PV active power: -182,0 kW; PV export active energy: 1 183 606,3 (unidade cortada); PV min. active power: -300,0 kW. Cartão Inverter: Inverter power active: -182,0 kW; Inverter max. power: 300,0 kW; Inverter min. power: -300,0 kW. Cartão Grid: Grid import active power limit: vazio, kW; Grid export active power limit: vazio, kW. Cartão Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: vazio. As datas e horas das medições são 20. 06. 2025 13:02:12 (Communication error 13:02:08).
Inversor SMA através do Speedwire/Webconnect Data Module: abra Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), tal como foi adicionado no ponto 5.
Descrição em texto desta imagem
Captura de ecrã do Reduxi Configurator, página Devices / SMA Sunny Tripower CORE1 Inverter, separador Last measurements (outros separadores: Analyze, Archive, Details). Em cima à direita: estado verde Connected. Faixa: New patch available. Click here to apply. (com cruz de fecho). Menu esquerdo: Devices (expandido) com três entradas parcialmente tapadas a preto (ícones de rede, sol e bateria), botão Add device, Strategies (+), Utility Rate Plan, Settings (+). Cartão Control type: Auto (destacado a verde), Manual, Off, Boost; data e hora 20. 06. 2025 13:10:41. Cartão Current: PV current: 0,01 A. Cartão Voltage: PV voltage: 542,79 V. Cartão Power: Active power: -2,0 kW; Export active power: 2,0 kW; Export active power limit: vazio, kW; Import active power: 0,0 kW; Max. active power: 0,0 kW; Min. active power: 0,0 kW. Cartão Energy: Export active energy: 36 991,1 kWh. Cartão Other: Communication error: ON; Control type: AUTO. A maioria dos valores tem a data e hora 14. 06. 2025 08:17:57 ou 08:17:58; Communication error 20. 06. 2025 13:10:45 e Control type 13:10:49.
6.2 Ativar o controlo pelo Reduxi
Para o controlo avançado de todos os dispositivos, integre-os nos modos de otimização do sistema Reduxi. Em Devices – all devices no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos dos modos de otimização têm efeito nos dispositivos.
Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.
Depois de adicionar o dispositivo, também pode monitorizá-lo e controlá-lo através da aplicação Reduxi.
✓ Resumo
Preparação (pontos 1–2): Escolha a opção de ligação: SMA Data Manager, SMA Speedwire/Webconnect Data Module ou ligação LAN direta ao inversor.
SMA (ponto 3): Ative o Modbus TCP/IP no dispositivo SMA e verifique se a porta 502 está aberta.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Configurator e adicione o dispositivo: SMA Data Manager como Hybrid Inverter ou o tipo de inversor, nas opções 2 e 3. Introduza o IP, execute o Test communication e clique em Done.
Entrada em funcionamento (ponto 6): Verifique as últimas medições e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de porta indica que a porta 502 está fechada | O Modbus TCP/IP não está ativado no dispositivo SMA. Ative-o (ver ponto 3) e execute o teste novamente. |
| O Test communication falha: não é possível comunicar na porta 502 | Verifique se o serviço está ativado no dispositivo, se o número da porta está correto e se o dispositivo está acessível na rede. |
| Um dispositivo ligado atrás do SMA Data Manager não mostra valores | Para aceder a um dispositivo individual através do SMA Data Manager, defina o endereço de escravo desse dispositivo (ver ponto 5). |
| Os comandos da estratégia não têm efeito | Defina o control type dos dispositivos como AUTO (ver ponto 6). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
