A integração Reduxi-SMA permite o comissionamento flexível do inversor para o equilíbrio da rede, aumentando a eficiência e criando oportunidades de arbitragem económicas para maiores lucros.

1. Site oficial da SMA Solar Technology:

Link: https://www.sma.de/en/



2. Conexão de comunicação entre a SMA Solar Technology e o sistema Reduxi

O sistema suporta múltiplas conexões, todas utilizando o protocolo Modbus TCP/IP para interagir com inversores solares. Esta abordagem padronizada permite a aquisição de dados confiável e em tempo real dos seus inversores fotovoltaicos e outros dispositivos também.



2.1 Opção 1, usando o SMA Data Manager

Aqui, o dispositivo SMA Data Manager é usado para permitir uma conexão de ponte entre vários inversores, medidores de energia e baterias. O dispositivo SMA Data Manager e todos os outros dispositivos são conectados via RS485, onde a conexão ao SMA Data Manager e ao sistema Reduxi é feita via Modbus TCP/IP.

Todos os dispositivos por categoria são somados e exibidos como um todo:

- FV

- Baterias

- Medidores de energia

- EVSE



2.1.1 Processo para estabelecer a comunicação entre o sistema Reduxi e o SMA Data Manager.

1. Ative o Modbus TCP/IP no SMA Data Manager, siga o link:

https://manuals.sma.de/EVCB/en-US/13871002507.html

2. Uma vez que o Modbus TCP/IP está ativado, é aconselhável realizar testes no Reduxi Configurator (use IP ou DNS reduxi.local para acesso) para garantir que a conexão seja estabelecida:

• Vá para o configurador Reduxi

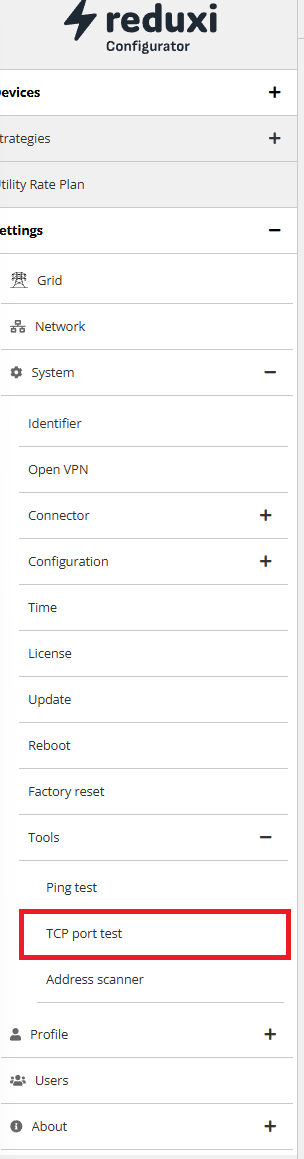

• Aceda a Definições/Sistema/Ferramentas:

• Realize um teste, se o Modbus TCP/IP estiver ativado, a porta 502 é aberta; caso contrário, é fechada:



2.2 Opção 2, usando o MÓDULO DE DADOS SMA SPEEDWIRE/WEBCONNECT

Aqui, o Módulo é usado para garantir que o Inversor (ponto 2.4 no documento da SMA, link abaixo) com comunicação LAN, permitindo adicionalmente que o protocolo Modbus TCP/IP seja usado.



2.2.1 Processo de estabelecimento de comunicação entre o sistema Reduxi e

MÓDULO DE DADOS SMA SPEEDWIRE/WEBCONNECT



1. Ative o Modbus TCP/IP no MÓDULO DE DADOS SMA SPEEDWIRE/WEBCONNECT. Siga o link:

https://files.sma.de/downloads/SWWEBCONDM-IA-US_en-14W.pdf



2. Uma vez que o Modbus TCP/IP está ativado, é aconselhável realizar testes no Reduxi Configurator para garantir que a conexão seja estabelecida: siga 2.1.1



2.3 Opção 3, usando uma conexão LAN direta com inversores SMA.

Aqui, nenhum HW adicional é necessário; os inversores estão equipados com uma porta LAN, que permite a comunicação via Modbus TCP/IP.



2.3.1 Processo de estabelecimento de comunicação entre o sistema Reduxi e

Inversores SMA.

1. Ative o Modbus TCP/IP no Inversor. Para isso, conecte-se à interface SW do inversor e ative o Modbus TCP/IP.

2. Uma vez que o Modbus TCP/IP está ativado, é aconselhável realizar testes no Reduxi Configurator para garantir que a conexão seja estabelecida: siga 2.1.1.



3. Adicionando dispositivos ao sistema Reduxi

O processo de adição de todos os dispositivos é o mesmo, uma vez que o protocolo Modbus TCP/IP é usado, ou seja, a informação de IP/IPs é a entrada necessária.



3.1 Adicionando SMA Data Manager

O SMA Data Manager funciona como um logger, enquanto que no sistema Reduxi, ele opera como um Inversor Híbrido, uma vez que suporta conexões a múltiplos tipos de dispositivos. A comunicação é realizada via IP, e os valores agregados para cada grupo são exibidos. Além disso, dispositivos individuais podem ser acessados através do SMA Data Manager, mas neste caso, o endereço slave do dispositivo específico deve ser definido.



Exemplo de adição do SMA Data Manager como um Inversor Híbrido:

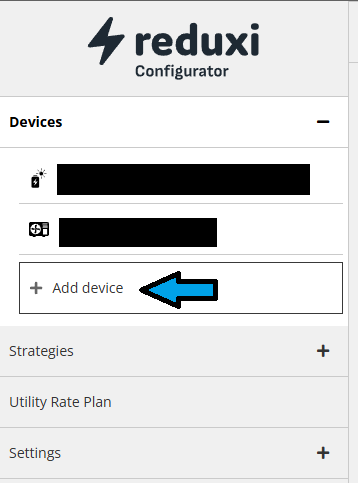

1. Abra o Reduxi Configurator no seu navegador preferido (use IP, ou DNS reduxi.local) e clique em +Adicionar novo dispositivo:

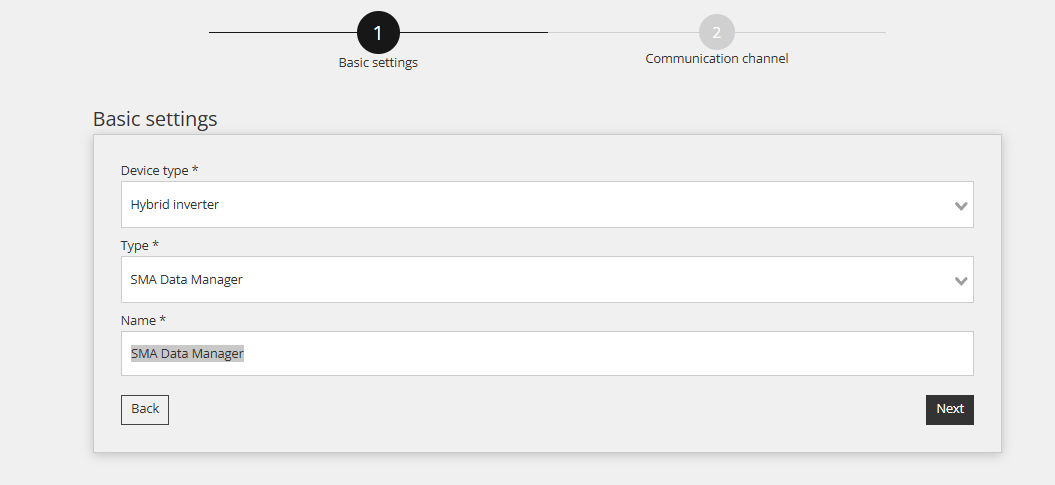

2. Definições básicas, escolha o tipo de dispositivo:

• Tipo de dispositivo: Inversor Híbrido
• Tipo: SMA Data Manager
• Nome: "SMA Data Manager", renomeie se necessário.

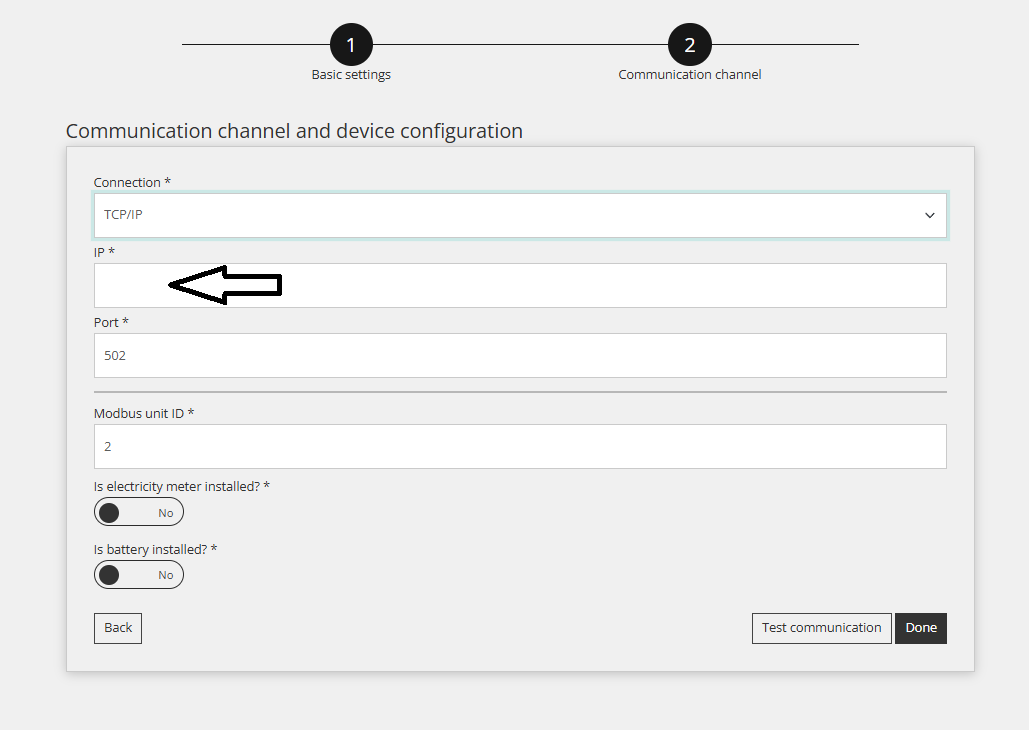

2. Definições do canal de comunicação, escolha a conexão:

• Insira o IP do SMA Data Manager

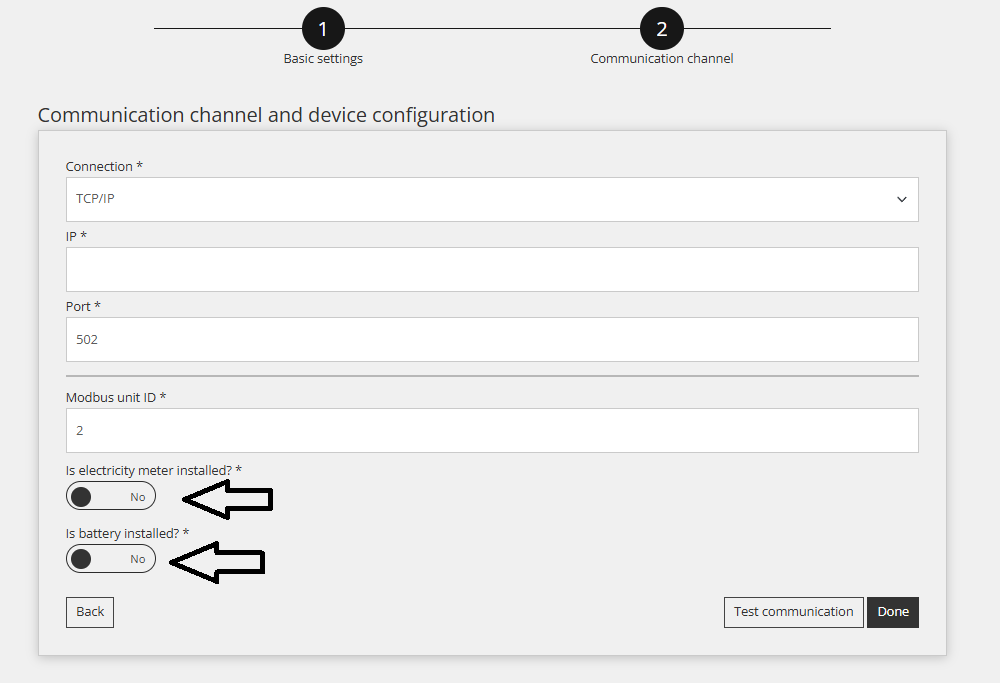

3. Defina quais os tipos de dispositivos que estão conectados ao SMA Data Manager:

• Medidor de eletricidade, SIM/NÃO
• Bateria, SIM/NÃO

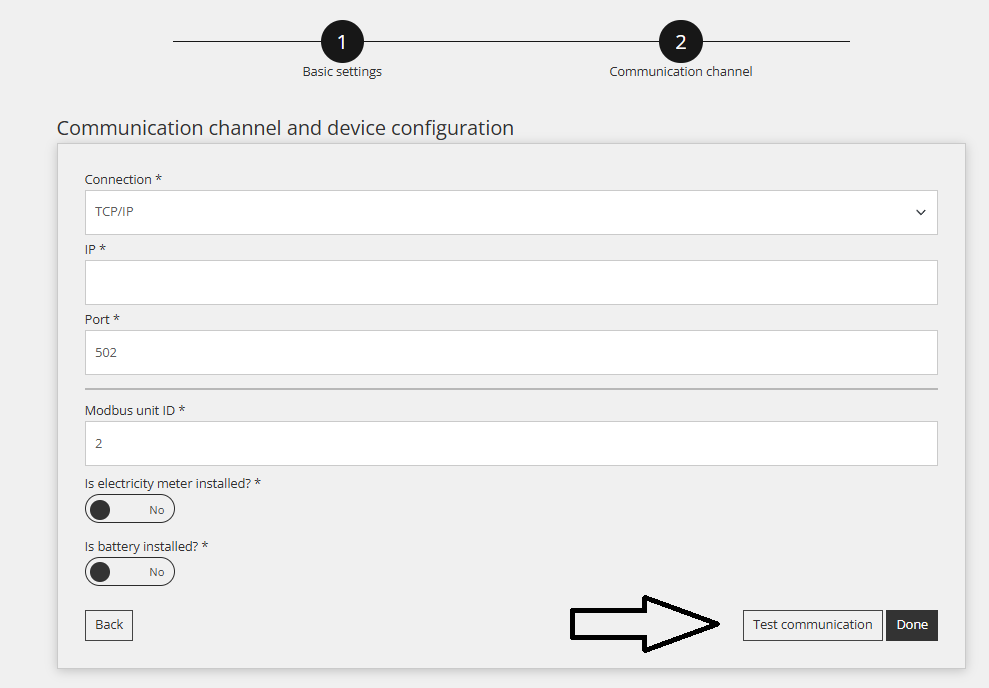

4. Teste de comunicação, realize um teste se os dados forem obtidos, pressione o botão Testar comunicação:

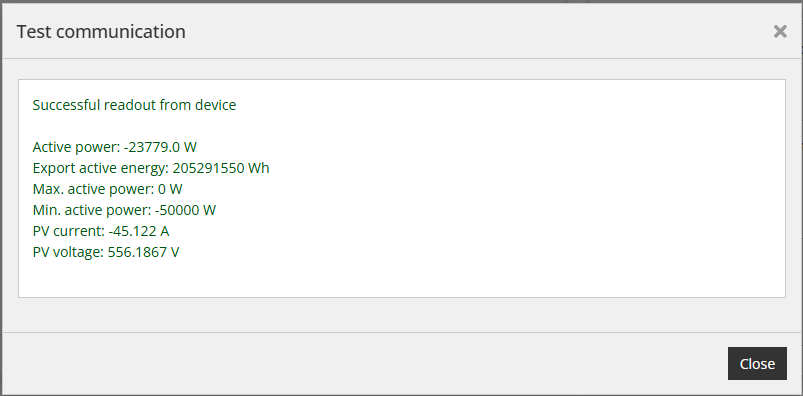

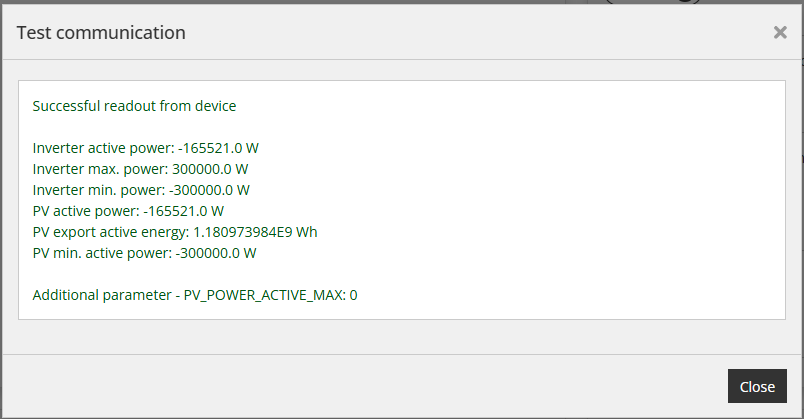

• Teste OK:

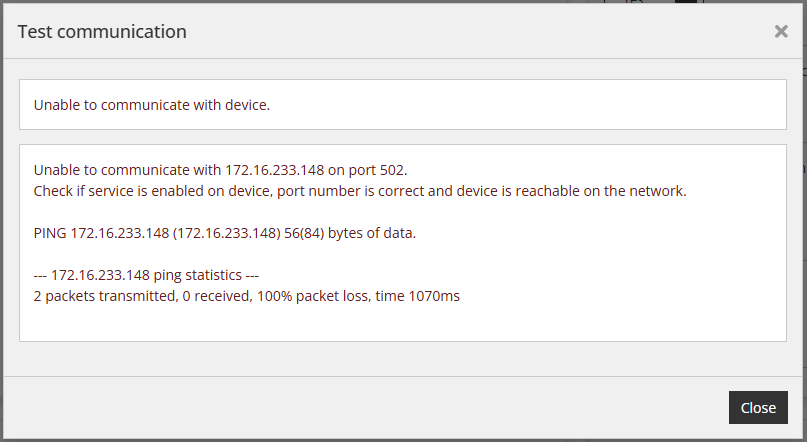

• Teste não OK:





3.2 Adicionando MÓDULO DE DADOS SMA SPEEDWIRE/WEBCONNECT

Neste cenário, o utilizador não adiciona um Módulo de Dados SMA Speedwire/Webconnect diretamente. Em vez disso, este módulo simplesmente fornece conectividade LAN a um inversor específico. Para adicionar o dispositivo, o utilizador seleciona o tipo de inversor que precisa de ser conectado.



É dado o exemplo, onde o SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) como inversor individual é adicionado:

1. Abra o Reduxi Configurator no seu navegador preferido (use IP, ou DNS reduxi.local) e clique em +Adicionar novo dispositivo:

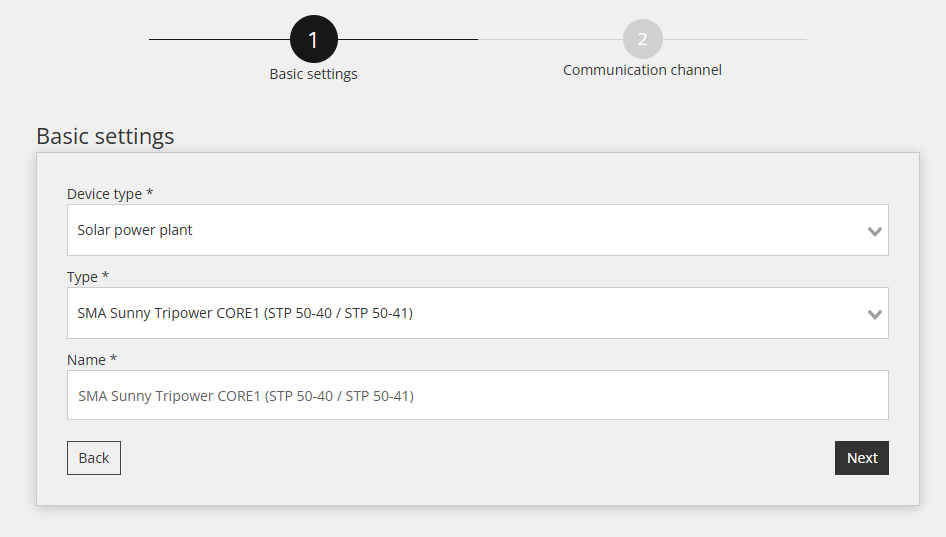

Configurações básicas, escolha o tipo de dispositivo:

• Tipo de dispositivo: Usina de energia solar
• Tipo: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
• Nome: "SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)", renomeie se necessário.

2. Configurações do canal de comunicação, escolha a conexão:

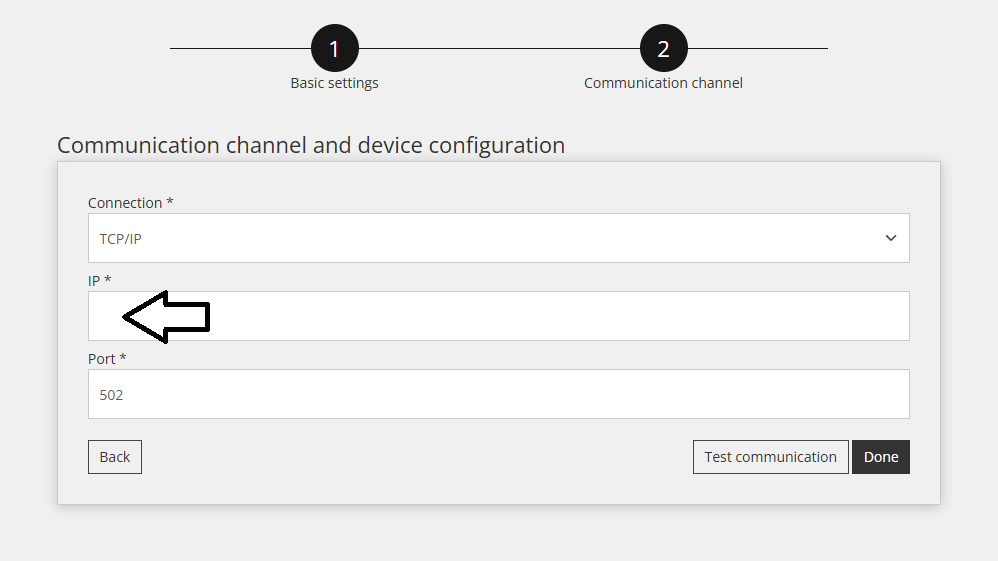

• Insira o IP do MÓDULO DE DADOS SMA SPEEDWIRE/WEBCONNECT

• Teste OK:

• Teste não OK:



3.3 Adicionando o inversor SMA diretamente se a porta LAN estiver disponível (versões mais recentes de inversores)

Neste caso, todas as configurações permanecem as mesmas descritas na seção 3.2 . A única diferença é que o usuário adiciona o inversor inserindo o endereço IP da porta LAN do inversor.



4. Últimas medições

O objetivo deste ponto é mostrar como monitorar/verificar as leituras dos dispositivos.

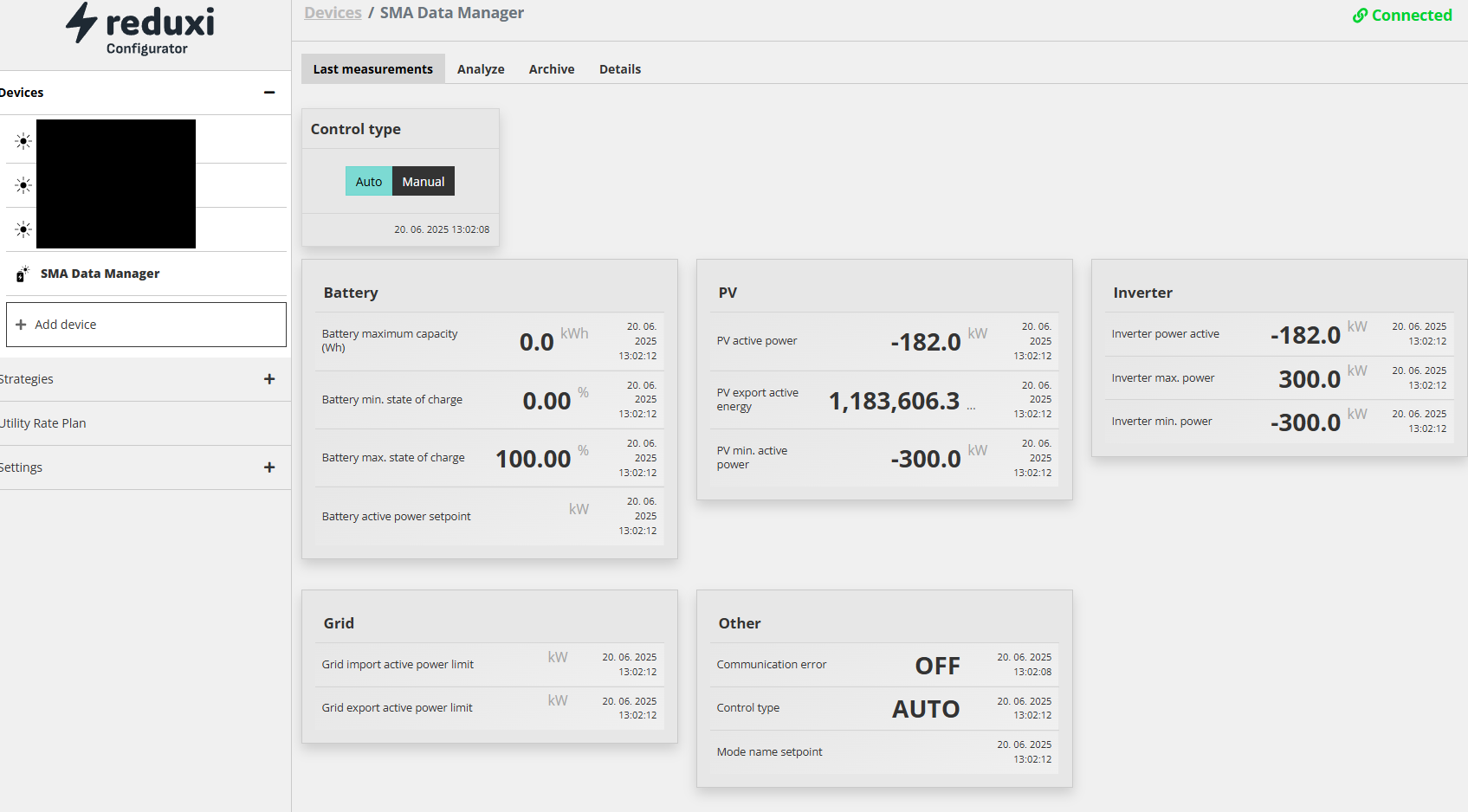

Para acessar os dados do SMA Data Manager, no configurador Reduxi, acesse Dispositivos/SAM Data Manager:

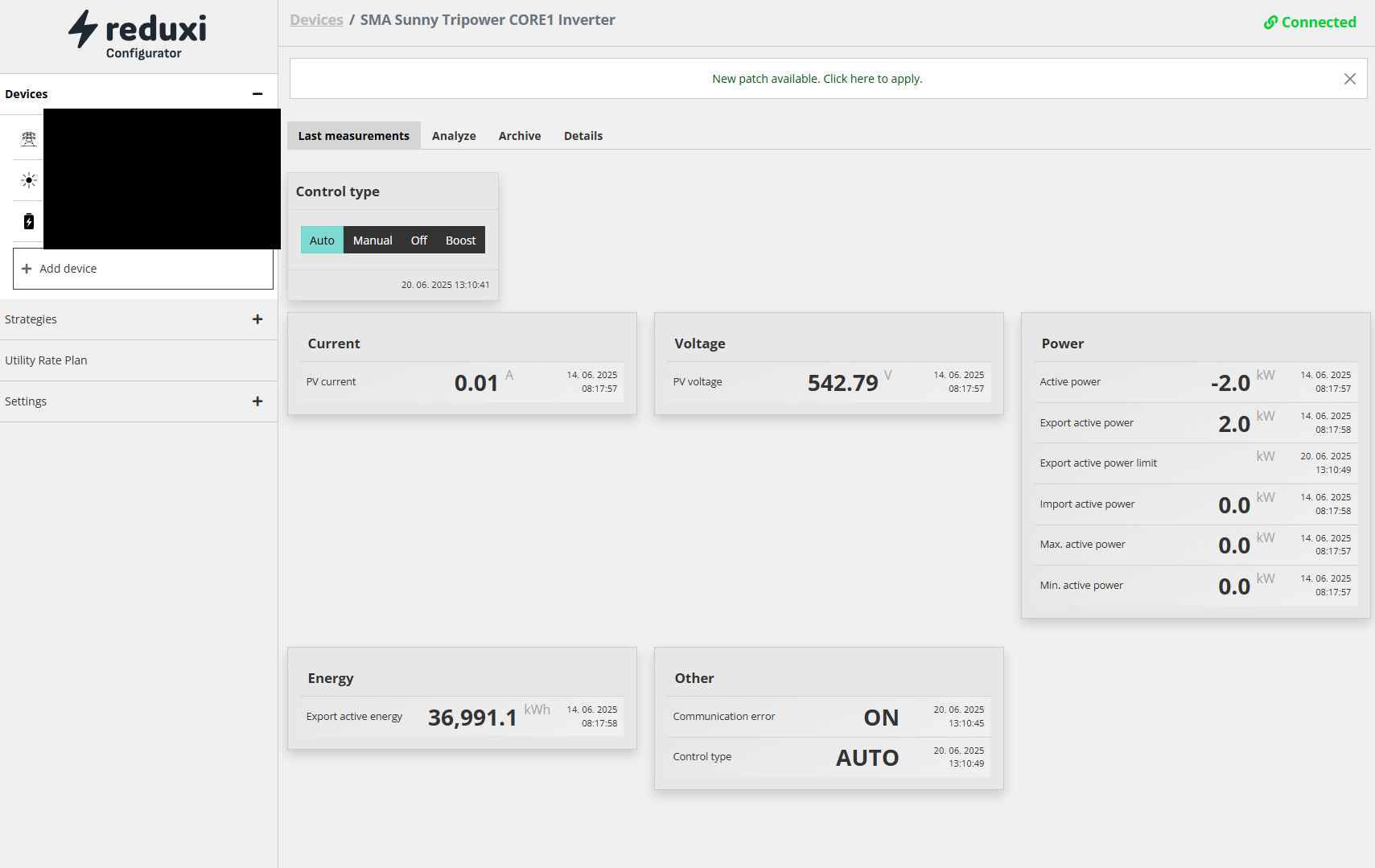

Para acessar os dados do MÓDULO DE DADOS SMA SPEEDWIRE/WEBCONNECT no configurador Reduxi, acesse Dispositivos/SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), conforme descrito no ponto 3.2:



Para controle avançado de todos os dispositivos, integre o dispositivo nos modos de otimização do sistema Reduxi. Em Dispositivos/todos os dispositivos no o configurador Reduxi, o tipo de controle deve ser definido como AUTO para que os comandos dos modos de otimização entrem em vigor nos dispositivos.

Para obter o máximo de flexibilidade e redução de custos de energia em relação ao preço dinâmico e às tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.

Depois de adicionar o dispositivo com sucesso, ele pode ser monitorado e controlado através do aplicativo Reduxi.
