Integrar o inversor Sofar 1-70KTL G1-G2 String com o controlador Reduxi via Modbus RTU, alcançando a máxima flexibilidade e possíveis reduções de custos e energia de até 30%.
1. Documentação Sofar:
A documentação para download pode ser obtida no link:
https://downloads.sofarsolar.eu/
Um exemplo de manual de utilizador para o inversor String de 10-15kW pode ser obtido na ligação:
2. Ligação física entre o inversor String e o controlador Reduxi
A ligação física deve ser estabelecida, uma vez que o Modbus RTU é utilizado para aceder à interface do inversor de string.

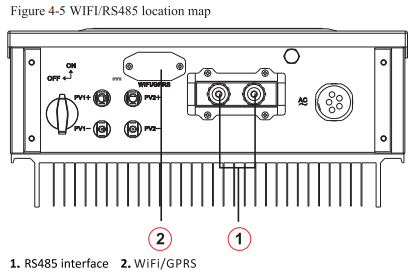

A localização dos conectores de comunicação Modbus é mostrada na imagem como interface RS485.

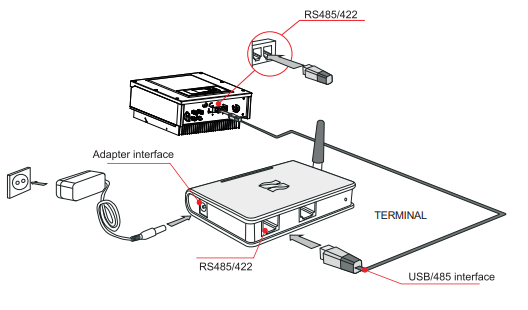

A imagem abaixo mostra como a conexão física é estabelecida, onde o Reduxi está no papel do Terminal. Em vez da interface USB/485, é utilizada a interface Porta 1 ou Porta 2 no controlador Reduxi.
3. Adicionar o Sofar String ao sistema Reduxi.
Depois de ligar o Reduxi e o inversor String, pode registá-lo como um novo dispositivo (Sofar String Inverter).
3.1 Adicionar dispositivo (Sunways Hybrid Inverter)
Em primeiro lugar, inicie sessão no configurador Reduxi local e adicione um novo dispositivo clicando no botão "Adicionar dispositivo".
4.2 Selecionar Sofar 70KTL G1-G2

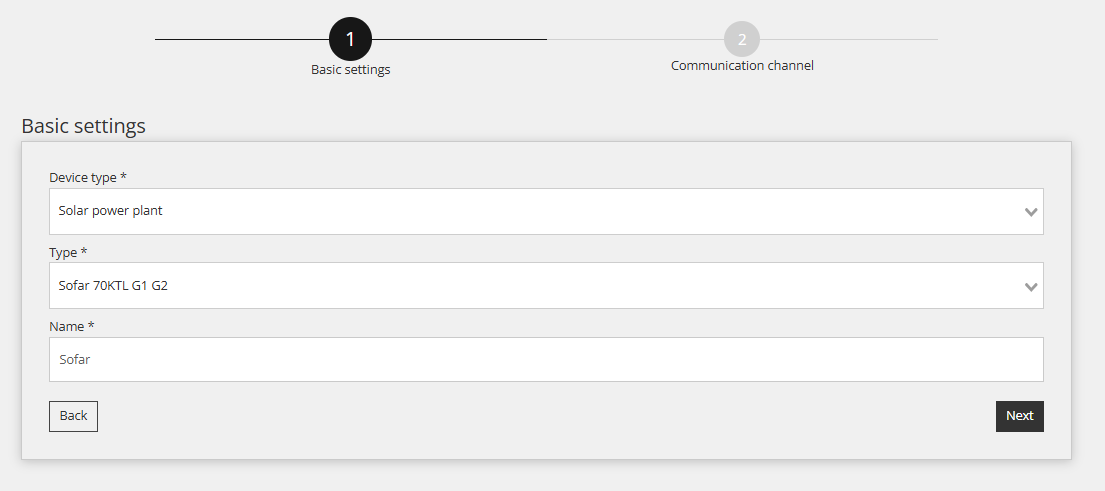

Na primeira etapa, são definidas as configurações básicas:
- Selecionar o tipo de dispositivo: Central eléctrica solar
- Selecionar o tipo: Sofar 70KTL G1-G2,
- Nomear o dispositivo.
4.3 Configuração do dispositivo para o canal de comunicação
O segundo passo envolve a configuração do canal de comunicação, que é essencial para uma comunicação Modbus RTU correta. Nesta etapa, a ligação de comunicação entre o controlador Reduxi e o Sofar String Inverter é estabelecida.

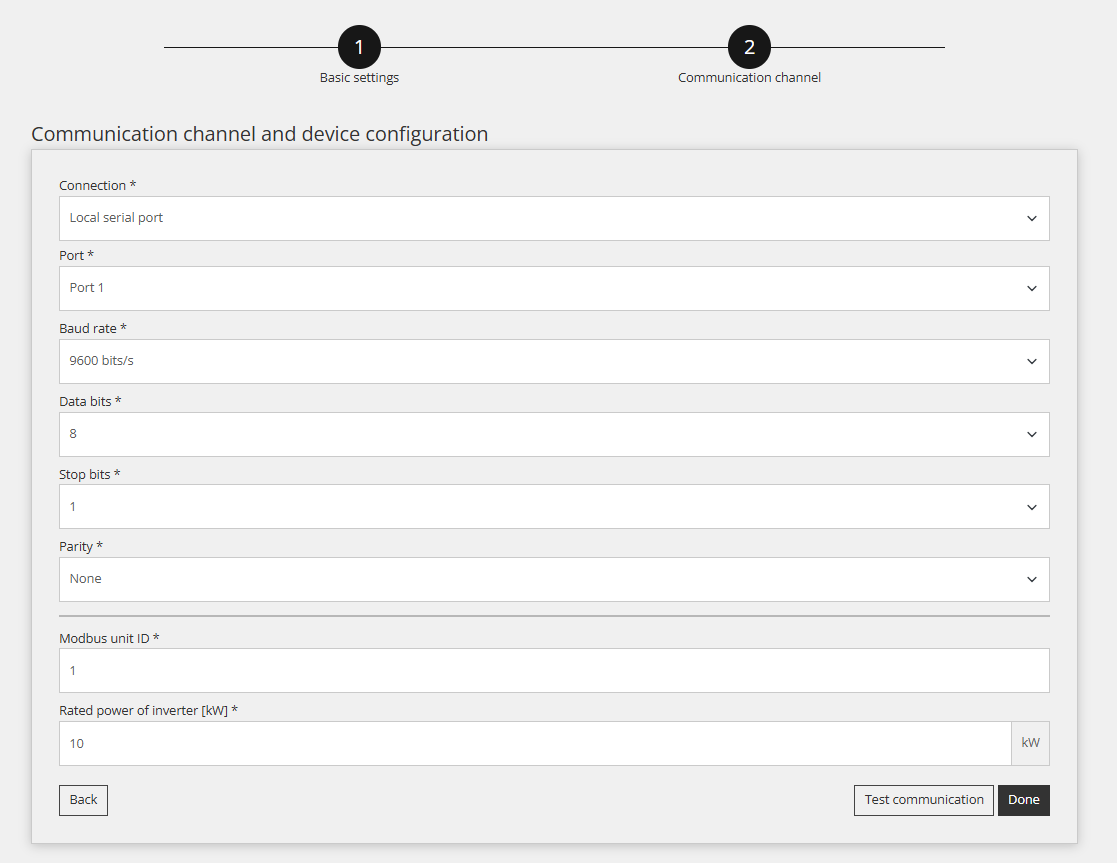

As definições para o canal de comunicação são apresentadas abaixo:
É necessário que os campos ID da unidade Modbus e Potência nominal estejam definidos.
4.4 Comunicação de teste
Por baixo de todos os campos do canal de comunicação mencionado no passo anterior, existe um botão "Testar comunicação". Este botão é utilizado para verificar se a ligação Modbus RTU entre os dispositivos está a funcionar corretamente.
Resposta bem sucedida:
Resposta sem sucesso:
5. Leituras do dispositivo
O objetivo deste ponto é mostrar como verificar as leituras do dispositivo. Isto é efectuado em 'Dispositivo (inversor Sofar String)/Última medição'.
Depois de o dispositivo ser adicionado com êxito através do configurador, pode ser monitorizado através da aplicação na nuvem Reduxi.
