Como ligar os carregadores ChargeAmps ao controlador Reduxi
Ligue o seu carregador Charge Amps (Halo, Luna, …) ao Reduxi Controller através de Wi‑Fi e OCPP.
Descrição em texto desta imagem

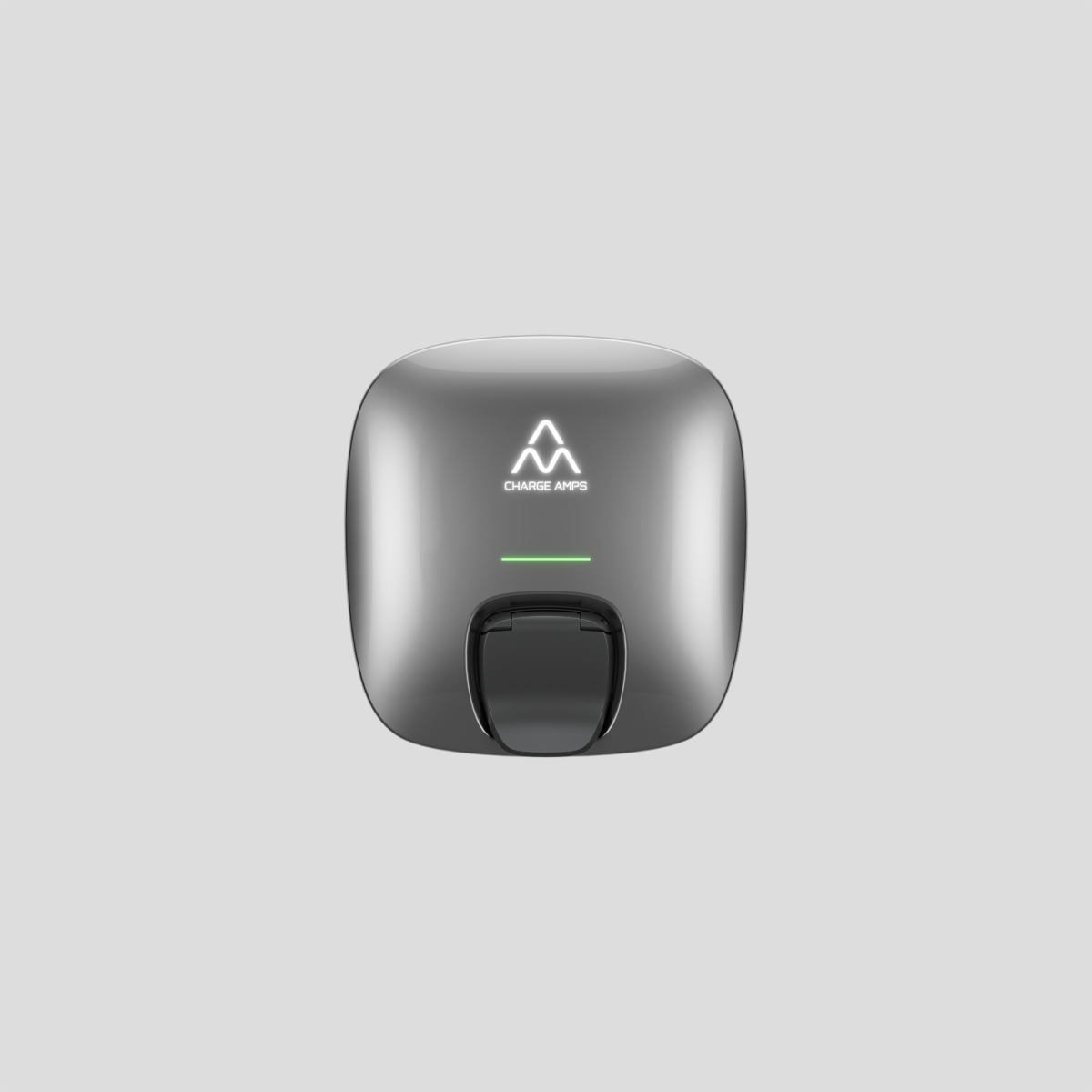

Fotografia do produto, o carregador de VE Charge Amps Luna sobre fundo cinzento-claro: uma wallbox quadrada de cantos arredondados com acabamento metálico cinzento-escuro. O logótipo CHARGE AMPS (símbolo branco semelhante a uma montanha com texto) está na parte frontal superior, uma fina linha de luz verde fica por baixo e um suporte de cabo ou reentrância de tomada preto está na parte central inferior.
- Documentação técnica
- Equipamento necessário
- Iniciar sessão na interface web do Reduxi
- Definir um IP estático para o Reduxi Controller
- Adicionar o carregador ao Reduxi
- Configurar o OCPP na aplicação Charge Amps Installer
- Testar a comunicação no Reduxi
- Verificar as leituras
- Resumo
- Problemas frequentes
- Artigos relacionados
1 Documentação técnica
Documentos do fabricante do carregador Charge Amps:
- Manual de instalação do Charge Amps Luna – Manual de instalação do carregador Luna (inglês).
- Página do produto Charge Amps Halo – Especificações do carregador Halo.
- Vídeo: como ligar o carregador na aplicação Installer – Vídeo-guia da Charge Amps, ver Ponto 6.
2 Equipamento necessário
Necessita de:
- Reduxi Controller
- Carregador Charge Amps (Halo, Luna, …) com Wi‑Fi e OCPP
- Número de série do carregador (utilizado como Device identifier)
- Smartphone com a aplicação Charge Amps Installer (Android ou iOS)
- Rede Wi‑Fi à qual o Reduxi Controller e o carregador se possam ligar
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
4 Definir um IP estático para o Reduxi Controller
O carregador liga-se ao controlador através do endereço IP. Um endereço fixo mantém esta ligação estável.
4.1 Abrir as definições de rede
No Reduxi Configurator (ver Ponto 3), selecione Settings – Network.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi num navegador de telemóvel (barra de estado com a hora 22:32, barra de endereço 192.168.1.50 com um triângulo de aviso). Barra de ícones à esquerda: logótipo de raio, ícone de dispositivo (selecionado), ícone de raio, ícone de gráfico. Cabeçalho: Home, estado verde Connected, hora 22:32:26. Um pequeno diagrama de fluxo de energia mostra um ícone de rede elétrica e um ícone PV com o valor 6.800 kW. Menu Settings (expandido, sinal de menos) com as entradas Grid e Network; a entrada Network está assinalada com uma moldura azul grossa.
4.2 Introduzir o IP estático
Selecione Static IP. Introduza os dados do IP estático do módulo de comunicação que está ligado à sua LAN (WAN, LAN ou Wi‑Fi). Selecione Save.
Descrição em texto desta imagem
Captura de ecrã da página de definições de rede Settings na interface web do Reduxi num telemóvel (barra de estado com a hora 22:37). Barra de ícones à esquerda: logótipo de raio, ícone de dispositivo/chip, ícone de raio, ícone de gráfico, ícone de engrenagem (selecionado). Título da página: Settings. Separadores: WAN (com um ponto verde), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Campos: Type: STATIC (lista pendente); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (com ícone de informação); Network isolation (com ícone de informação): interruptor que mostra Yes. Botão: Save.
5 Adicionar o carregador ao Reduxi
Crie a comunicação OCPP entre o carregador e o Reduxi Controller.
5.1 Definições básicas
Clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da parte superior do menu esquerdo do Reduxi Configurator. Logótipo: reduxi Configurator. Devices (expandido, sinal de menos) lista uma entrada, Energy Meter (ícone de rede elétrica), seguida do botão + Add device, realçado com uma moldura azul grossa. Por baixo: Strategies (+), Utility Rate Plan, Settings (+).
Introduza as definições básicas:
- Tipo de dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi, página Device, passo 1 Basic settings. Em cima à direita: estado verde Connected. Barra de ícones à esquerda com logótipo de raio, ícone de dispositivo (selecionado), ícone de raio, ícone de gráfico, ícone de engrenagem. Indicador de passos: 1 Basic settings (ativo), 2 Communication channel (a cinzento). Título: Basic settings. Campos: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Botões: Back, Next (azul-petróleo).
5.2 Definições de comunicação
Configure o canal de comunicação para OCPP:
| Parâmetro | Valor |
|---|---|
| Identificador do dispositivo | Número de série do carregador |
| Controller OCPP JSON 1.6 URL | Apresentado na parte inferior da página de configuração. Exemplo: ws://192.168.1.97/ocpp/1.6/json
|
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi num ecrã estreito, página Device, passo 2 Communication channel. Em cima à direita: estado verde Connected. Barra de ícones à esquerda: logótipo de raio, ícone de dispositivo (selecionado), ícone de raio, ícone de gráfico, ícone de engrenagem. Indicador de passos: 1 Basic settings, 2 Communication channel (ativo). Título: Communication channel and device configuration. Nota cinzenta: There are no available connections. Campos: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (indicação: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: vazio; Override authentication password for backend OCPP server: vazio; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (campo só de leitura, realçado, com um botão de copiar). Botões: Back, Done.
Vai precisar do Controller OCPP JSON 1.6 URL no Ponto 6.
6 Configurar o OCPP na aplicação Charge Amps Installer
Cole o URL OCPP do Reduxi Controller no menu CPMS Connection da aplicação.
6.1 Instalar a aplicação Charge Amps Installer
Descrição em texto desta imagem
Ícone da aplicação Charge Amps Installer: um quadrado preto de cantos arredondados com um símbolo branco (dois picos de montanha sobrepostos) por cima do texto branco CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Ligar ao carregador Charge Amps
Vídeo: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Ligar o carregador à mesma rede Wi‑Fi que o Reduxi Controller
O Reduxi Controller e o carregador têm de estar na mesma rede Wi‑Fi. Na aplicação, abra o menu Internet, selecione a rede Wi‑Fi e ligue o carregador com as credenciais dessa rede.
6.4 Introduzir o URL OCPP
Descrição em texto desta imagem
Captura de ecrã da aplicação Charge Amps Installer num telemóvel (barra de estado com a hora 22:59), tema escuro, ecrã SETTINGS com os separadores General e Advanced (Advanced selecionado). Dispositivo: Charge Amps Luna, número de série LUNA-020100003. Secção CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json com a ligação Edit; ponto verde com o estado Connected. Secção CHARGE POINT ID: 0201000039. Secção CHARGER CONFIGURATION com a ligação Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Botão: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Clique em Connect.Descrição em texto desta imagem
Captura de ecrã da aplicação Charge Amps Installer num telemóvel (barra de estado com a hora 22:58), tema escuro, ecrã CPMS CONNECTION. Texto: Enter the credentials to connect to the Charge Point Management System (CPMS). Campos: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json com a ligação Reset e um ícone de ajuda; texto de exemplo: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, com um ícone de ajuda; Authorization Password: vazio, com um ícone de ajuda. Botão: Connect (branco).
Descrição em texto desta imagem
Captura de ecrã de um botão branco largo de cantos arredondados com o texto escuro Complete configuration sobre fundo preto, da aplicação Charge Amps Installer.
Descrição em texto desta imagem
Captura de ecrã de um botão largo com o texto branco I understand sobre fundo preto, com contorno branco arredondado, da aplicação Charge Amps Installer.
7 Testar a comunicação no Reduxi
Volte ao Reduxi Configurator e às definições do novo dispositivo. Clique em Test communication, em baixo à direita. O teste lê o carregador uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
O teste devolve um de três resultados:
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication na interface web do Reduxi, que mostra um teste bem-sucedido. Texto a verde: Successful readout from device. Valores: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Botão: Close. Cruz de fechar em cima à direita.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication na interface web do Reduxi, que mostra um teste falhado. Primeira caixa (texto vermelho-acastanhado): Unable to communicate with device. Segunda caixa: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Botão: Close. Cruz de fechar em cima à direita.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication na interface web do Reduxi, que mostra um teste falhado. Primeira caixa (texto vermelho-acastanhado): Unable to communicate with device. Segunda caixa: Number of devices found on OCPP - JSON 1.6: 0. Botão: Close. Cruz de fechar em cima à direita. Uma linha da página por trás da caixa de diálogo está parcialmente visível no bordo inferior (texto cortado, termina com backend OCPP server).
8 Verificar as leituras
8.1 Last measurements
Depois de estabelecida a comunicação, verifique os valores em Devices – EV charger no Reduxi Configurator.
8.2 Ativar o controlo pelo Reduxi
Em Devices no Reduxi Configurator, defina o control type do carregador como AUTO. Só assim os comandos da estratégia afetam o carregador.
Para controlar o carregamento com preços dinâmicos e tarifas dinâmicas, defina uma estratégia conforme descrito em Estratégias para o controlador Reduxi.
✓ Resumo
Preparação (Pontos 1–2): Reúna os manuais e o equipamento, incluindo o número de série do carregador.
Carregador Charge Amps (Ponto 6): Instale a aplicação Installer, ligue-se à mesma rede Wi‑Fi e cole o URL OCPP do controlador em CPMS Connection.
Adicionar ao Reduxi (Pontos 3–5, 7): Inicie sessão, defina um IP estático, adicione um dispositivo OCPP 1.6 - JSON com o número de série como Device identifier, execute Test communication e clique em Done.
Entrar em funcionamento (Ponto 8): Verifique as últimas medições e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| Test communication: Unable to communicate with device 1 | O Device identifier não está definido ou é diferente. Introduza exatamente o número de série do carregador (Ponto 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Verifique se o URL OCPP está introduzido em CPMS Connection (Ponto 6.4) e se o carregador e o controlador estão na mesma rede Wi‑Fi (Ponto 6.3). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
