Introdução à integração de dispositivos
Este documento destina-se a fabricantes de dispositivos como inversores solares, inversores híbridos, carregadores de VE, etc. A integração de um novo dispositivo no ambiente Reduxi é feita pela equipa de desenvolvimento da Reduxi. No entanto, os fabricantes devem apoiar o processo fornecendo as informações relevantes.
1 O que é o Reduxi?
O Reduxi é um sistema de gestão de energia (EMS) inteligente, concebido para otimizar o fluxo de eletricidade entre a produção, o armazenamento e o consumo. Liga e controla dispositivos como inversores híbridos, solares ou de bateria, carregadores de VE, bombas de calor, sistemas HVAC e contadores da rede, garantindo que a energia é utilizada da forma mais eficiente e económica.
Através da monitorização em tempo real e de uma otimização avançada, o Reduxi permite um maior autoconsumo de energia renovável, reduz custos e apoia a estabilidade da rede. Em instalações com armazenamento em bateria, por exemplo, o Reduxi coordena a comunicação entre o Battery Management System (BMS) e o Power Conversion System (PCS), mas é importante notar que o próprio Reduxi não é um inversor, um PCS nem um BMS — é a inteligência global que os gere e sincroniza.

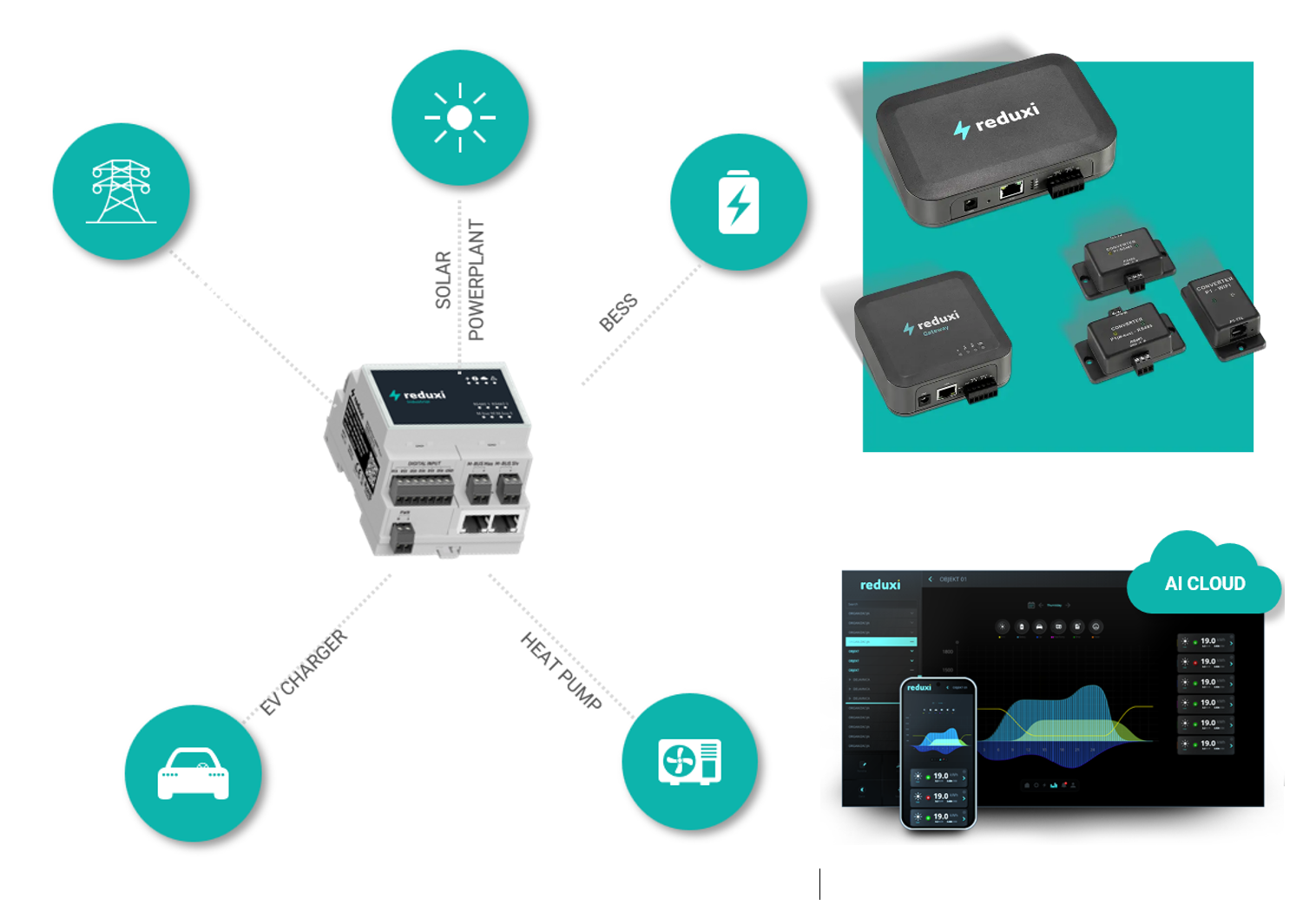

Descrição em texto desta imagem
Diagrama sobre fundo branco. Do lado esquerdo, ao centro: um dispositivo cinzento para calha DIN com a etiqueta reduxi Industrial, com vários blocos de terminais (com as etiquetas DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) e duas portas Ethernet. Linhas pontilhadas levam dele a cinco círculos verdes com ícones brancos: um poste elétrico (em cima à esquerda, sem etiqueta), um sol com a etiqueta vertical SOLAR POWERPLANT (em cima), uma bateria com um raio e a etiqueta BESS (em cima à direita do dispositivo), um carro com a etiqueta EV CHARGER (em baixo à esquerda) e uma unidade de ventoinha com a etiqueta HEAT PUMP (em baixo à direita). Do lado direito: um quadrado verde-azulado com quatro dispositivos reduxi cinzento-escuros: um grande controlador com uma ficha de alimentação, uma porta Ethernet e um bloco de terminais verde; uma caixa mais pequena com a etiqueta reduxi Gateway; e três pequenas caixas conversoras com as etiquetas CONVERTER e P1 - WiFi (etiquetas pequenas). Por baixo do quadrado verde-azulado: uma forma de nuvem verde com o texto AI CLOUD e uma captura de ecrã escura de um painel com um menu reduxi à esquerda, um gráfico colorido de curva de potência, várias linhas com o valor 19.0 à direita e, à frente, um smartphone com a app reduxi a mostrar um gráfico semelhante e linhas com 19.0.
2 Como comunica o Reduxi com os dispositivos?
Para o Reduxi desempenhar a sua função de EMS, tem de comunicar diretamente com os dispositivos ligados. Isto envolve:
- Leitura de medições e estados – o Reduxi recolhe dados em tempo real, como a potência produzida, os níveis de consumo, o estado de carga (SOC), o estado de funcionamento e as condições da rede.
- Escrita de comandos e setpoints – o Reduxi envia ativamente sinais de controlo aos dispositivos para influenciar o seu comportamento, por exemplo, ajustar a potência do inversor, controlar a potência de carga/descarga da bateria, ajustar a potência de carregamento do VE ou ativar cargas flexíveis.
Esta comunicação bidirecional é essencial: sem ela, o Reduxi só poderia monitorizar, mas não otimizar. Ao trocar informações e comandos, o Reduxi garante que cada dispositivo funciona em coordenação com os outros, alinhando os fluxos de energia locais com os requisitos económicos, técnicos e da rede.
O Reduxi suporta protocolos de comunicação normalizados (como Modbus (RTU e TCP), API, DLMS, OCPP e outros), o que permite uma interoperabilidade perfeita com inversores híbridos, inversores de bateria, contadores e outros equipamentos controláveis.
A forma de comunicação mais utilizada é o Modbus.
3 Requisitos para a integração de dispositivos no ambiente Reduxi
O ambiente Reduxi suporta normalmente a integração dos seguintes tipos de dispositivos:
- Sistema de armazenamento de energia em bateria (BESS)
- Inversor fotovoltaico (PV)
- Inversor híbrido
- Sistema de aquecimento, ventilação e ar condicionado (HVAC)
- Equipamento de alimentação de veículos elétricos (EVSE / carregador de VE)
- Outros dispositivos compatíveis
O principal protocolo de comunicação para a integração de dispositivos é o Modbus. No entanto, também são possíveis a comunicação por API, M-bus, controlo analógico (4-20 mA), controlo por relé e semelhantes.
Para o controlo baseado em Modbus, o fabricante tem, por isso, de fornecer um mapa completo de registos Modbus que defina claramente:
- Input registers para dados de medição (por exemplo, tensão, corrente, estado de carga).
- Holding registers para comandos de controlo (por exemplo, ativar/desativar o carregamento, definir limites de potência, setpoints, comandos de ativação/desativação, seleção do modo).
- Discrete inputs para estados do sistema (por exemplo, alarmes, estado das proteções).
- Coils para sinais de controlo binários (por exemplo, arranque/paragem).
Este mapa de registos tem de permitir tanto a monitorização dos parâmetros do sistema como o controlo dos estados de funcionamento.
Exemplo de definições de registos Modbus para um sistema de armazenamento de energia em bateria:
| Tipo de registo | Endereço (exemplo) | Descrição | Tipo de dados | Unidade | Acesso |
|---|---|---|---|---|---|
| Input Register | 30002 | Potência ativa da bateria | INT16 | kW | Só de leitura |
| Input Register | 30003 | Estado de carga (SOC) | UINT16 | % | Só de leitura |
| Holding Register | 40001 | Setpoint da potência de carga/descarga | INT16 | kW | Leitura/Escrita |
| Coil | 00001 | Ativar o sistema de bateria | BOOL | — | Escrita |
| Discrete Input | 10001 | Falha do sistema ativa | BOOL | — | Só de leitura |
(Os endereços são exemplos — os valores reais têm de ser definidos pelo fabricante no mapa de registos.)
4 Passos para integrar um novo dispositivo
- Confirmação do fabricante – O fabricante verifica se o dispositivo cumpre os requisitos definidos anteriormente.
- Fornecimento de documentação – O fabricante fornece a documentação de comunicação e controlo, normalmente em formato PDF ou Excel. Inclui um mapa completo de registos Modbus e um resumo dos registos principais. Também são possíveis métodos de integração alternativos (por exemplo, API).
- Instalação do dispositivo e do controlador – Um parceiro instala o dispositivo no local de destino (por exemplo, uma instalação residencial ou industrial). O parceiro instala e liga também o controlador Reduxi, garantindo que o dispositivo está acessível ao Reduxi por TCP/IP, RS485 ou outra interface suportada.
- Implementação e testes pela Reduxi – A equipa da Reduxi desenvolve e valida a comunicação e o controlo de acordo com as especificações fornecidas.
- Apoio do parceiro durante os testes – O parceiro presta apoio durante a validação, em particular quando é necessária configuração adicional através da interface de utilizador local do dispositivo.
- Apoio do fabricante – O fabricante presta esclarecimentos e assistência técnica se surgirem dúvidas durante a integração.
- Certificação – A equipa da Reduxi conclui a integração e realiza um conjunto de testes de certificação para validar a compatibilidade do dispositivo.
- Conclusão – Depois de certificado, qualquer dispositivo do mesmo tipo pode ser ligado ao Reduxi em menos de um minuto.
5 Requisitos específicos por tipo de dispositivo
Esta secção especifica requisitos concretos consoante o tipo de dispositivo:
- Inversores de bateria
- Inversores híbridos
- Inversores solares PV (brevemente)
- HVAC (brevemente)
- Carregadores de VE (EVSE) (brevemente)
