Como ligar o carregador de VE Voltie ao controlador Reduxi
Integre carregadores Voltie com o Reduxi por Wi‑Fi e através da plataforma Voltie, com o protocolo OCPP. Máxima flexibilidade e possíveis reduções de custos até 30%.
Descrição em texto desta imagem

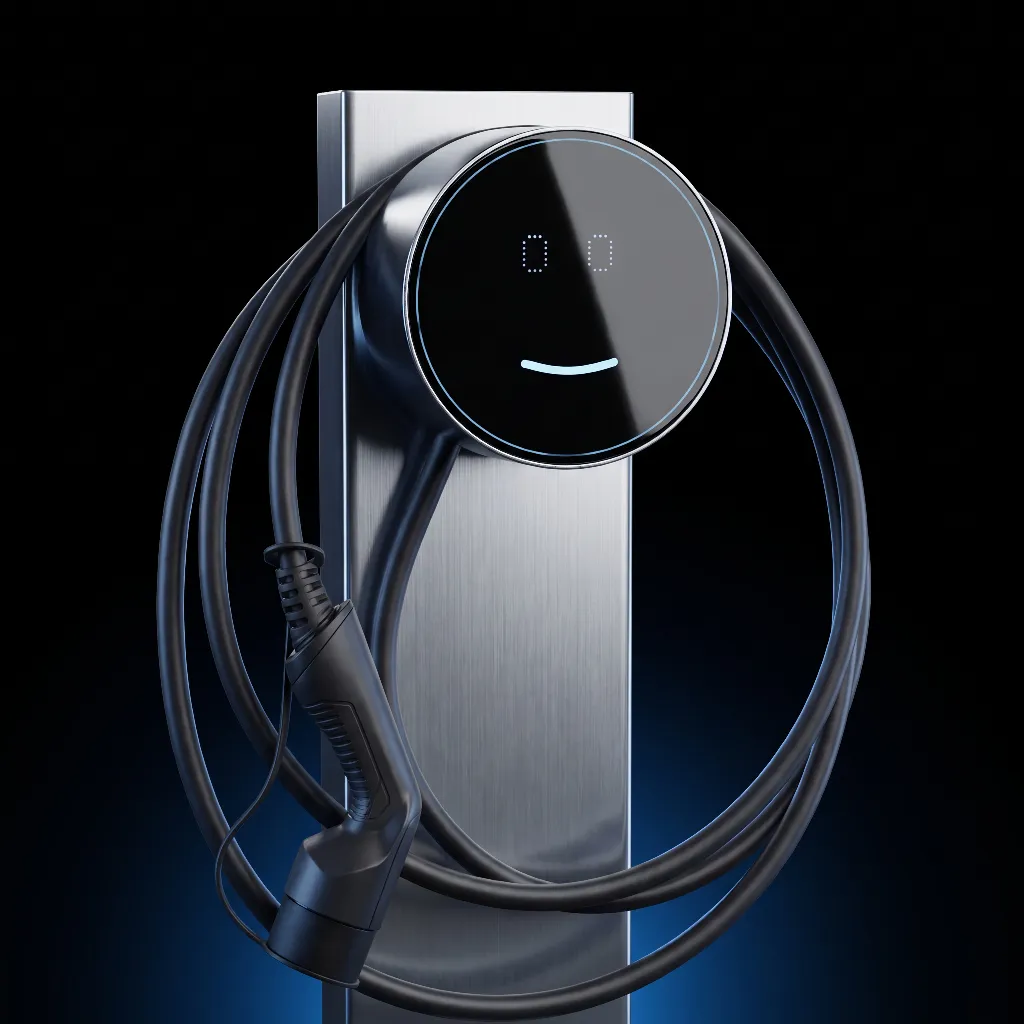

Fotografia de produto de um carregador de VE sobre fundo escuro: um carregador de parede com uma frente de vidro preto redonda que mostra uma pequena linha azul iluminada em forma de sorriso e dois dígitos retangulares ténues, montado numa placa vertical de metal escovado. Um cabo de carregamento preto com um conector está enrolado à volta da unidade em grandes laçadas. Uma luz azul brilha na parte inferior da imagem. Não há texto legível. A legenda indica que se trata do carregador de VE Voltie.
1 Documentação técnica
Documentos do fabricante e mais informações:
- Voltie Quick start – ficheiros de instalação, vídeos para instalar o carregador, registo na aplicação, ligação Wi‑Fi e modo de instalador.
- Ficha técnica Voltie – dados técnicos do carregador.
- Open Charge Alliance – especificação OCPP.
2 Equipamento necessário
- Carregador de VE Voltie, instalado e colocado em funcionamento
- Aplicação Voltie num smartphone: registo e ligação Wi‑Fi do carregador
- Rede Wi‑Fi com uma ligação à internet estável
- Reduxi Controller na mesma rede, com um endereço IP estático
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Configurar o carregador Voltie
3.1 Aplicação Voltie e ligação Wi‑Fi
Registe o carregador na aplicação Voltie e ligue-o à sua rede Wi‑Fi. A plataforma Voltie (a aplicação) é utilizada para a configuração. Os passos são mostrados nos vídeos da Voltie na página Quick start.
3.2 Instalação
Instale o carregador como descrito na página Voltie Quick start. A Voltie indica o protocolo OCPP como uma das opções de integração do carregador.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o carregador Voltie ao Reduxi
Siga estes passos para adicionar um novo carregador Voltie ou editar um existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator (consulte o ponto 4) e adicione um novo dispositivo clicando no botão Add device.
Descrição em texto desta imagem
Captura de ecrã da parte superior do menu esquerdo do Reduxi Configurator. Logótipo: reduxi Configurator. Devices (expandido, sinal de menos) contém apenas o botão + Add device (com moldura). Por baixo: Strategies (+), Utility Rate Plan, Settings (+).
No primeiro passo, defina as definições básicas:
- Tipo de dispositivo:
EV charger - Type:
Voltie - Name: um nome à sua escolha
Descrição em texto desta imagem

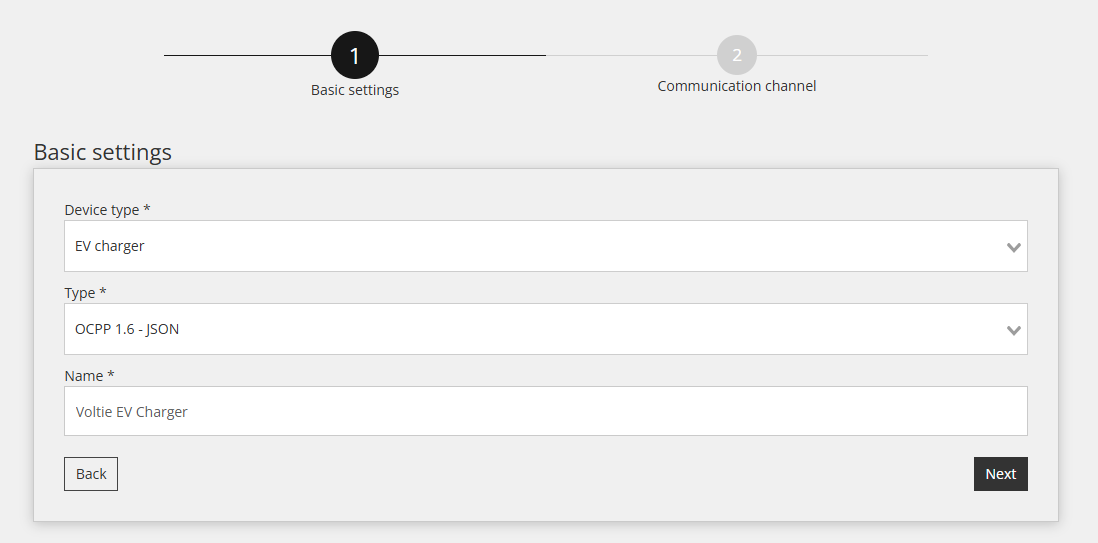

Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 1 Basic settings. Indicador de passos: 1 Basic settings (ativo), 2 Communication channel (a cinzento). Título: Basic settings. Campos: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Botões: Back, Next.
Prima Next.
5.2 Definições de comunicação
O segundo passo define o canal de comunicação para OCPP. Defina primeiro o Device identifier. Pode escolhê-lo livremente.
Para o protocolo OCPP JSON 1.6, é necessário um URL. O Reduxi Controller gera-o automaticamente. Acrescente /Device ID no fim deste URL.
| Parâmetro | Valor |
|---|---|
| Identificador do dispositivo | Um nome à sua escolha, por exemplo, my_station_ID1
|
| URL | O URL gerado pelo Reduxi Controller + /Device ID
|
| Exemplo | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Descrição em texto desta imagem

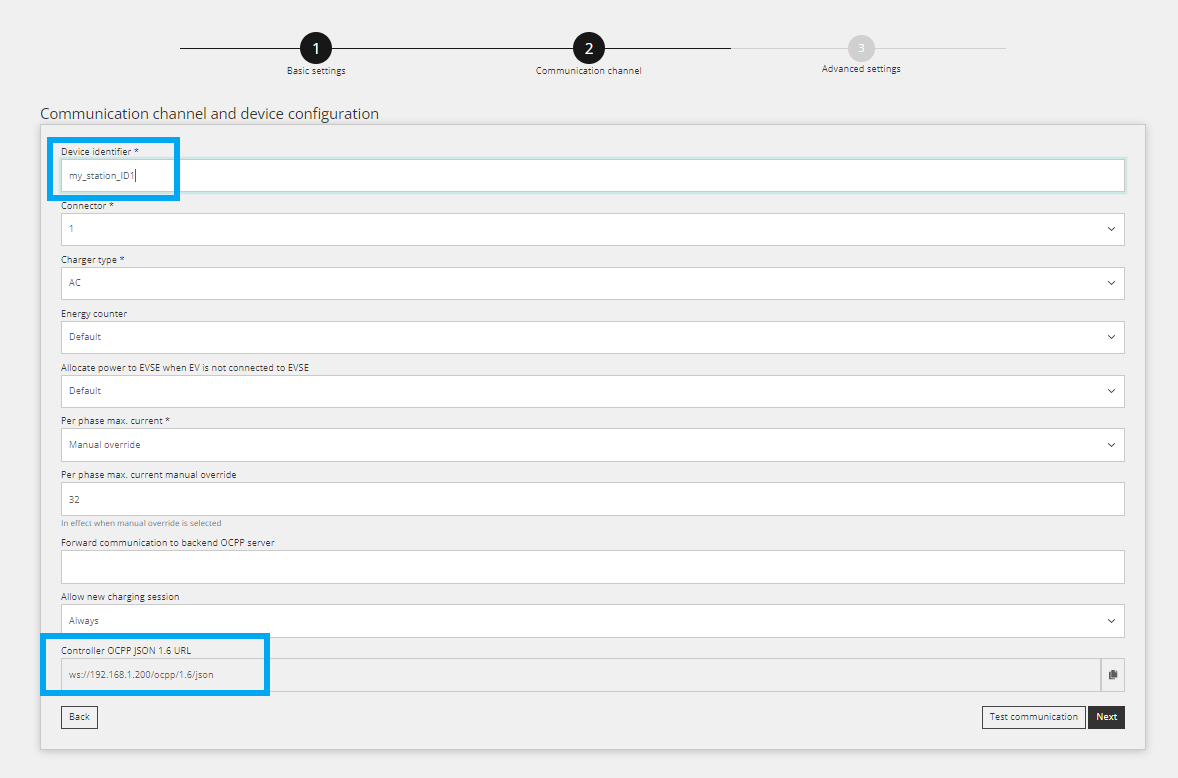

Captura de ecrã do assistente do Reduxi Configurator, passo 2 Communication channel. Barra de progresso: 1 Basic settings (concluído), 2 Communication channel (ativo), 3 Advanced settings (cinzento). Título da secção: Communication channel and device configuration. Campos: Device identifier *: my_station_ID1 (caixa de realce azul); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (dica: In effect when manual override is selected); Forward communication to backend OCPP server: vazio; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (só de leitura, caixa de realce azul, ícone de copiar à direita). Botões: Back (à esquerda), Test communication (com contorno) e Next (escuro) à direita.
5.3 Introduzir o URL no carregador
Introduza o URL completo, incluindo o Device ID, como endereço do servidor OCPP do carregador Voltie. O Device ID tem de ser idêntico ao Device identifier no Reduxi.
5.4 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Lê o carregador Voltie uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices no Reduxi Configurator.
6.2 Ativar o controlo pelo Reduxi
Para o controlo pelo Reduxi, defina o control type do dispositivo como AUTO em Devices no Reduxi Configurator. Só assim os comandos da estratégia afetam o carregador.
Para reduzir os custos de energia com preços dinâmicos e tarifas dinâmicas, defina uma estratégia conforme descrito em Strategies for Reduxi controller.
✓ Resumo
Preparação (pontos 1–2): leia os documentos da Voltie e prepare o equipamento, incluindo um endereço IP estático para o Controller.
Carregador Voltie (ponto 3): registe o carregador na aplicação Voltie e ligue-o ao Wi‑Fi.
Adicionar ao Reduxi (pontos 4–5): inicie sessão no Reduxi Configurator, adicione o carregador com OCPP JSON 1.6, introduza o URL no carregador e teste a comunicação.
Colocar em funcionamento (ponto 6): verifique as leituras e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O carregador não se liga ao Controller | Verifique se o URL no carregador termina com o Device ID e se o Device ID é igual ao Device identifier no Reduxi. Verifique se o Controller tem um endereço IP estático. |
| O carregador perdeu a ligação Wi‑Fi depois de o router ter sido substituído | Repita a configuração Wi‑Fi na aplicação Voltie. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
