Zmanjšajte stroške energije do 70%: Reduxi integrira SolaX Power X1/X3 Hybrid Inverters G4/Pro/Ultra prek Modbus TCP/IP ali RTU.
1. Solax Firmware

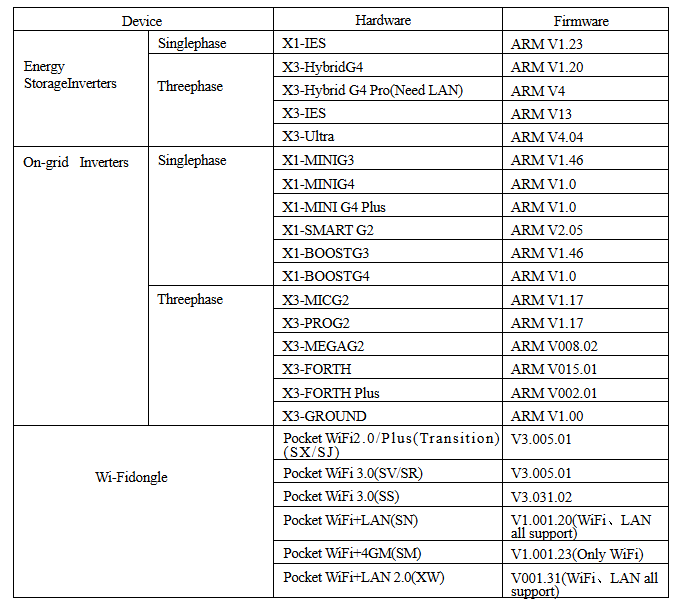

Opomba: Razsmernik mora imeti najnovejšo posodobitev vdelane programske opreme. Če želite to narediti, se obrnite neposredno na podporo Solax Power na
2. Fizična povezava
2.1 Modbus TCP/IP
Simbolična slika celotne povezave od krmilnika Reduxi do razsmernika je prikazana spodaj:
Opomba: Za vzpostavitev povezave prek Modbus TCP potrebujete WiFi 3.0 ali WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Simbolična slika celotne povezave od krmilnika Reduxi do razsmernika je prikazana spodaj:
2.2.1 Načrti ožičenja:
3. Dodajte SolaX X1/X3 Hybrid Inverter v sistem Reduxi
Po priključitvi Reduxi in SolaX Hybrid Inverter ga lahko registrirate kot novo napravo.
3.1 Izberite Dodaj napravo
Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.
3.2 Izberite SolaX Power Hybrid Inverter
To je odvisno od tega, kateri razsmernik imate. Če imate enofazni razsmernik (X1), izberite ... Če imate nameščen trifazni razsmernik, izberite X3.

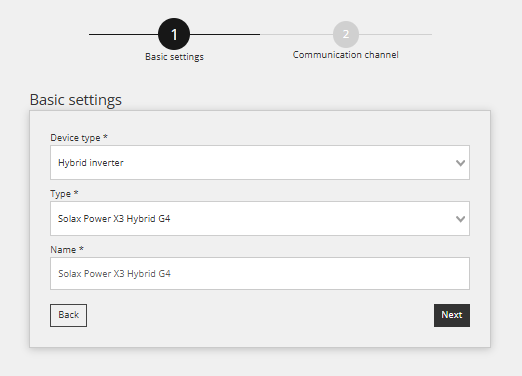

V prvem koraku so določene osnovne nastavitve:
- Izberite Vrsta naprave: Hibridni razsmernik,
- Izberite Vrsta: SolaX Power X1 ali X3 Hybrid,
- Poimenujte napravo, kot želite, na primer: Solax Power X3 Hybrid G4
3.3 Konfiguracija naprave za komunikacijski kanal
Drugi korak vključuje konfiguriranje komunikacijskega kanala, ki je bistvenega pomena za pravilno Modbus communication. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in razsmernikom Solax Power.
Izbirate lahko med povezavo TCP/IP ali RTU (odvisno od uporabljene naprave)

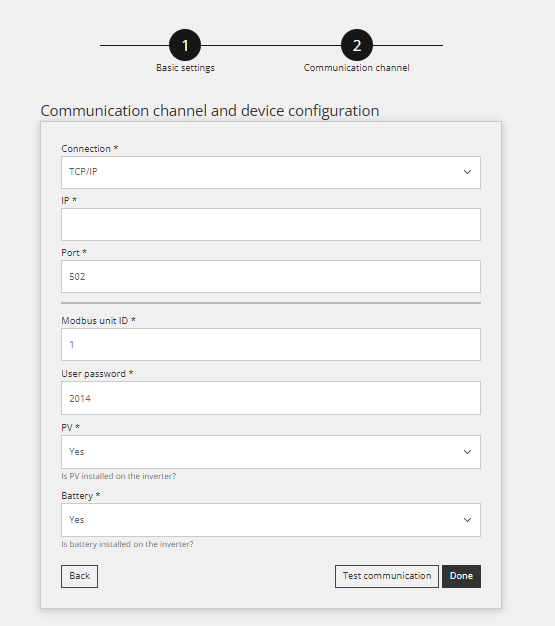

3.3.1 Modbus TCP
- Povezava: TCP/IP
- IP: Vnesite naslov IP razsmernika Solax Power
- Vrata: 502
- ID enote Modbus: To je isti ID, kot je nastavljen na razsmerniku (kot privzeto 1)
- Uporabniško geslo: To je ista PIN-koda kot za zaslon na razsmerniku (na primer 2014)
- PV: ali je nameščen PV? Da ali Ne
- Baterija: ali je nameščena baterija? Da ali Ne

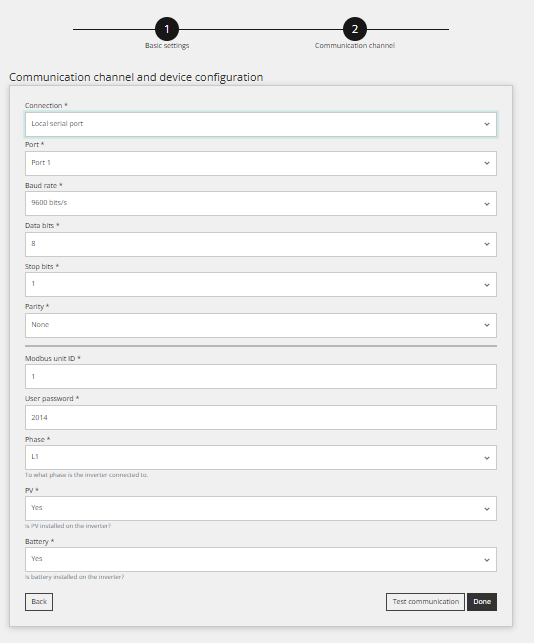

3.3.2 Modbus RTU
- Povezava: Lokalna vrata
- Vrata: 1
- Hitrost prenosa: 9600
- Bitov podatkov: 1
- Stop Bits: 1
- Pariteta: Brez
- ID enote Modbus: 1 (isti ID kot razsmernik)
- Uporabniško geslo: To je ista PIN-koda kot za zaslon na razsmerniku (na primer 2014)
- PV: ali je nameščen PV? Da ali Ne
- Baterija: ali je nameščena baterija? Da ali Ne
3.4 Preizkusite komunikacijo
Pod vsemi polji komunikacijskega kanala, omenjenimi v prejšnjem koraku, je gumb »Preizkusi komunikacijo«.
Ta gumb se uporablja za preverjanje, ali povezava Modbus med napravami pravilno deluje.
Uspešen odziv (primer):
Neuspešen odziv (primer):
V tem primeru preverite nastavitve, ožičenje in poskusite znova.
3.5 Branje iz naprave
Ta razdelek vam pokaže, kako preveriti izmerjene vrednosti naprave in ali pravilno komunicira. To lahko storite pod »Naprave /SolaX Power Inverter /Zadnja meritev."
Za napredno upravljanje integrirajte napravo v načine optimizacije sistema Reduxi.
Em Dispositivos/Inversor de Energia SolaX em o configurador Reduxi, o tipo de controlo deve ser definido como AUTO para que os comandos da estratégia afetem a bateria.
Para obter a máxima flexibilidade e redução de custos de energia em relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Após adicionar o dispositivo com sucesso, ele pode ser monitorizado e controlado através de a aplicação Reduxi.
