Como ligar a série AlphaESS Smile Hybrid ao Reduxi controller
Reduza os custos de energia até 70%: o Reduxi integra os inversores híbridos da série AlphaESS Smile através de Modbus TCP/IP ou RTU.
Descrição em texto desta imagem
Logótipo da AlphaESS com o slogan your smart energy. À esquerda, uma letra A estilizada feita de formas cinzentas, pretas, verdes e amarelas; à direita, a palavra AlphaESS em cinzento-escuro e, por baixo, o texto your smart energy.
1 Documentação técnica
Documentos do fabricante da série AlphaESS Smile:
- AlphaESS SMILE-G3 trifásico 4/6/8/10 kW – Página do produto no fabricante
- Ficha técnica SMILE-G3-S3.6/S5/B5 – PDF, EN
- Ficha técnica SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Equipamento necessário
Prepare o seguinte, consoante a ligação que utilizar:
- Reduxi Controller (instalado e online)
- Inversor híbrido AlphaESS Smile com o firmware mais recente
- Modbus TCP/IP via LAN: cabo Ethernet até ao inversor
- Modbus TCP/IP via Wi-Fi: dongle Wi-Fi com o firmware mais recente
- Modbus RTU: cabo Ethernet com ficha RJ45 para os fios RS 485 (ver Ponto 3)
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar o Reduxi Controller ao inversor
Escolha uma de três ligações, consoante a instalação do sistema:
- Modbus TCP/IP via cabo LAN
- Modbus TCP/IP via dongle Wi-Fi
- Modbus RTU
3.1 Modbus TCP/IP via LAN
A imagem mostra toda a ligação do Reduxi Controller ao inversor.
Descrição em texto desta imagem
Diagrama da ligação por cabo LAN. Componentes: Reduxi Controller (caixa cinzenta com o logótipo reduxi, etiqueta 'Controller'); Router (router Wi-Fi branco, etiqueta 'Router'); ícone de globo WWW (internet); Hybrid Inverter (unidade AlphaESS branca com bateria, etiqueta 'Hybrid Inverter'). Ligações: do Controller ao Router: linha cían contínua com a etiqueta 'Ethernet'; do Router ao Hybrid Inverter: linha cían contínua com a etiqueta 'Ethernet'; do Router à internet (WWW): linha cían tracejada.
Para efetuar a atualização, contacte o suporte da AlphaESS por e-mail: info@alpha-ess.com
3.2 Modbus TCP/IP via Wi-Fi
A imagem mostra toda a ligação do Reduxi Controller ao inversor.
Descrição em texto desta imagem
Diagrama da ligação por dongle Wi-Fi. Componentes: Reduxi Controller (caixa cinzenta com o logótipo reduxi, etiqueta 'Controller'); Router (router Wi-Fi branco, etiqueta 'Router'); ícone de globo WWW (internet); AlphaESS Wi-Fi Dongle (dongle preto, etiqueta 'AlphaESS WiFi Dongle', com um ponto de exclamação vermelho ao lado); Hybrid Inverter (unidade AlphaESS branca com bateria, etiqueta 'Hybrid Inverter'). Ligações: do Controller ao Router: linha cían contínua com a etiqueta 'Ethernet'; do Router à internet (WWW): linha cían tracejada; do Router ao AlphaESS Wi-Fi Dongle: linha cían contínua com a etiqueta 'WiFi'; do dongle ao Hybrid Inverter: linha cían curta.
Para efetuar a atualização, contacte o suporte da AlphaESS por e-mail: info@alpha-ess.com
3.3 Modbus RTU
A imagem mostra toda a ligação do Reduxi Controller ao inversor.
Descrição em texto desta imagem
Diagrama da ligação por Modbus RTU. Componentes: Reduxi Controller (caixa cinzenta com o logótipo reduxi, etiqueta 'Controller'); Router (router Wi-Fi branco, etiqueta 'Router'); ícone de globo WWW (internet); Hybrid Inverter (unidade AlphaESS branca com bateria, etiqueta 'Hybrid Inverter'). Ligações: do Router ao Controller: linha cían contínua com a etiqueta 'Ethernet'; do Controller ao Hybrid Inverter: linha cían contínua com a etiqueta 'RS 485 A/B'; do Router à internet (WWW): linha cían tracejada.
Cablagem por série:
AlphaESS Smile série B
| Reduxi Controller | Cor do fio (controlador) | Cor do fio (inversor) | Inversor AlphaESS |
|---|---|---|---|
| Cabo Ethernet | Ficha Ethernet RJ45 | ||
| RS 485 + | Azul/Branco | Azul/Branco | Pin 5 |
| RS 485 - | Azul | Azul | Pin 4 |
Descrição em texto desta imagem
Esquema de cablagem do AlphaESS Smile série B. À esquerda: 'Reduxi Controller' com um bloco de terminais de 4 pinos com a etiqueta 'RS485'. Por cima, a régua de terminais tem as etiquetas GND, A, B, 5VDC; os terminais A e B estão dentro de uma caixa vermelha. Uma linha preta vai de A e B até ao inversor, à direita. À direita: um círculo ampliado da lista de conectores do inversor com as entradas PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS e CAN/RS485; a entrada CAN/RS485 está assinalada com um círculo vermelho e o fio de A e B termina aí. Uma seta vermelha liga o círculo ao desenho da caixa do inversor, onde a zona dos conectores está assinalada com um círculo vermelho.
AlphaESS Smile série G
| Reduxi Controller | Cor do fio (controlador) | Cor do fio (inversor) | Inversor AlphaESS |
|---|---|---|---|
| Cabo Ethernet | Ficha Ethernet RJ45 | ||
| RS 485 + | Azul/Branco | Azul/Branco | Pin 5 |
| RS 485 - | Azul | Azul | Pin 4 |
Descrição em texto desta imagem
Esquema de cablagem do AlphaESS Smile série G. À esquerda: 'Reduxi Controller' com um bloco de terminais de 4 pinos com a etiqueta 'RS485'. Por cima, a régua de terminais tem as etiquetas GND, A, B, 5VDC; os terminais A e B estão dentro de uma caixa vermelha. Uma linha preta vai de A e B até um conector no inversor. À direita: uma vista oval ampliada de um bloco de conectores do inversor, com uma pequena porta na parte superior e várias portas do tipo RJ45; o fio termina numa das portas, assinalada com um círculo vermelho. Linhas vermelhas ligam o oval ao desenho do inversor, à direita, onde dois grupos de portas no lado direito estão assinalados com círculos vermelhos; o desenho do inversor tem etiquetas.
AlphaESS Smile série T-10
| Reduxi Controller | Cor do fio (controlador) | Cor do fio (inversor) | Inversor AlphaESS |
|---|---|---|---|
| Cabo Ethernet | Ficha Ethernet RJ45 | ||
| RS 485 + | Azul/Branco | Azul/Branco | Pin 5 |
| RS 485 - | Azul | Azul | Pin 4 |
Descrição em texto desta imagem
Esquema de cablagem do AlphaESS Smile série T-10. À esquerda: 'Reduxi Controller' com um bloco de terminais de 4 pinos com a etiqueta 'RS485'. Por cima, a régua de terminais tem as etiquetas GND, A, B, 5VDC; os terminais A e B estão dentro de uma caixa vermelha. Uma linha preta vai de A e B até uma caixa com moldura vermelha e a etiqueta 'Dispatch', que mostra uma tomada do tipo RJ45. Uma linha vermelha liga esta caixa a um círculo vermelho no desenho do inversor, à direita, que assinala a porta onde o cabo é ligado.
Para efetuar a atualização, contacte o suporte da AlphaESS por e-mail: info@alpha-ess.com
Quando a atualização estiver concluída, continue com o Ponto 4.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o inversor híbrido AlphaESS ao Reduxi
Depois de ligar o inversor híbrido AlphaESS, registe-o como novo dispositivo.
5.1 Definições básicas

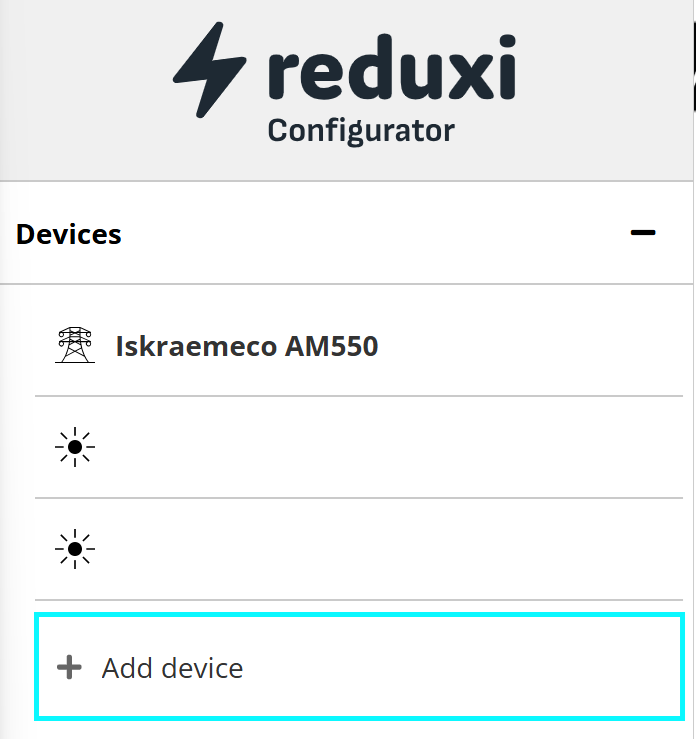

Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 4) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral do Reduxi Configurator. Cabeçalho: logótipo reduxi Configurator. A secção Devices (com um ícone de menos) lista: Iskraemeco AM550 (ícone de poste elétrico) e duas entradas com ícones de sol e sem nomes visíveis. Em baixo há um botão Add device com um sinal de mais, assinalado com um retângulo ciano.

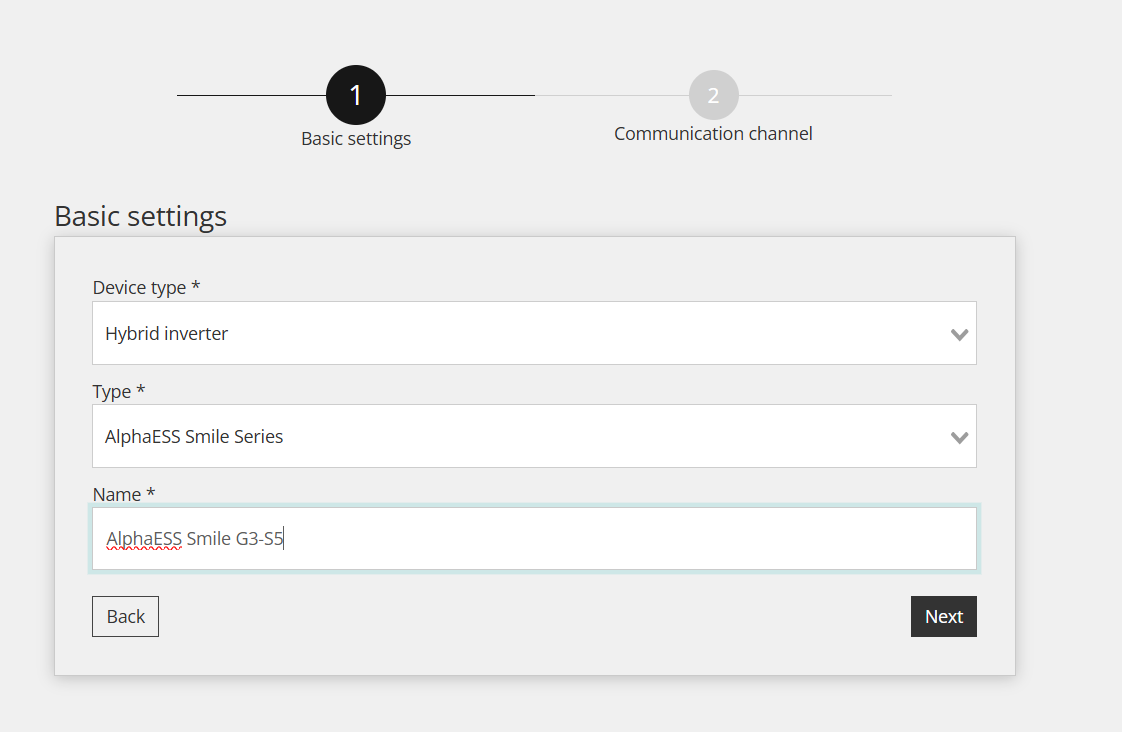

No primeiro passo, defina as definições básicas:
- Device type:
Hybrid Inverter - Tipo:
AlphaESS Smile Series - Nome: um nome à sua escolha, por exemplo AlphaESS Smile G3-S5
Descrição em texto desta imagem
Captura de ecrã do passo 1 'Basic settings' do assistente do Reduxi Configurator (o passo 2, 'Communication channel', está a cinzento). Formulário: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (campo ativo com cursor, ortografia sublinhada). Botões: Back, Next.
Clique em Next para aceder às definições de comunicação.
5.2 Definições de comunicação
Este passo configura a ligação Modbus entre o Reduxi Controller e o inversor. Escolha Modbus TCP/IP ou Modbus RTU, consoante a ligação que utilizar.
Modbus TCP
| Parâmetro | Valor |
|---|---|
| Ligação | TCP/IP |
| IP | Endereço IP do inversor AlphaESS, ou utilize Scan for IP |
| Porta | 502 |
| Modbus unit ID |
85 (predefinição) |
Descrição em texto desta imagem

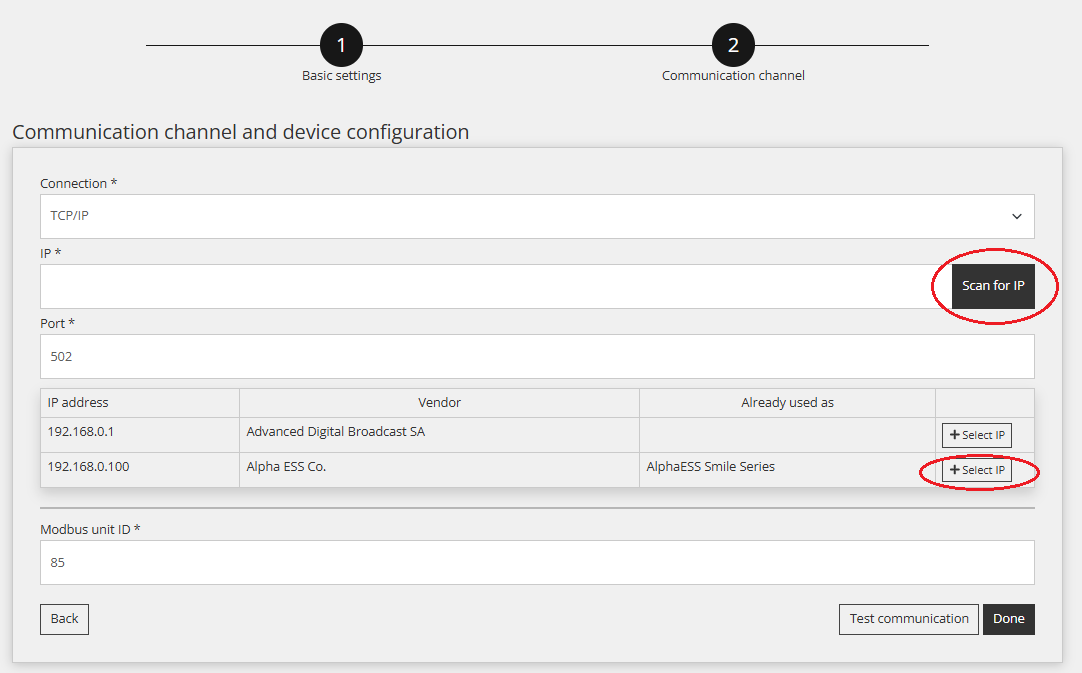

Captura de ecrã do passo 2 'Communication channel' do assistente do Reduxi Configurator (o passo 1, 'Basic settings', está concluído), com o título 'Communication channel and device configuration'. Campos: Connection *: TCP/IP; IP *: vazio, com o botão 'Scan for IP' assinalado com um círculo vermelho; Port *: 502. Tabela de dispositivos encontrados, com as colunas IP address, Vendor, Already used as, cada linha com um botão '+ Select IP': linha 1: 192.168.0.1, Advanced Digital Broadcast SA, (vazio); linha 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, com o botão '+ Select IP' assinalado com um círculo vermelho. Modbus unit ID *: 85. Botões: Back, Test communication, Done.

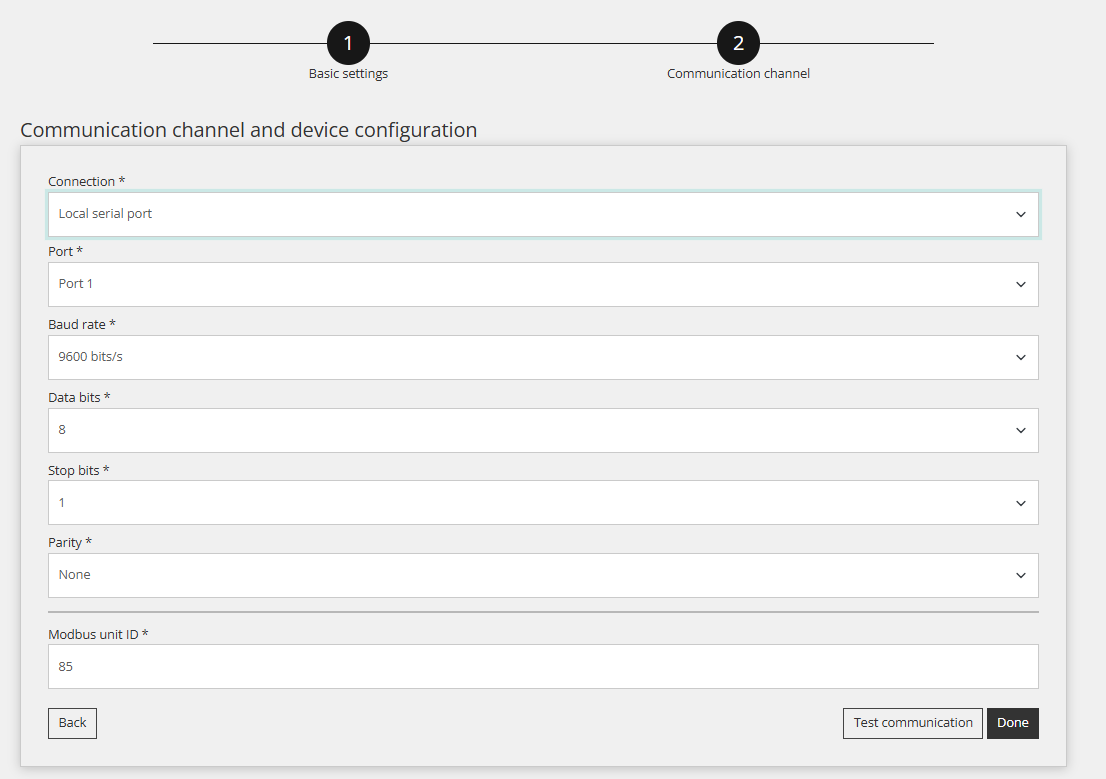

Modbus RTU
| Parâmetro | Valor |
|---|---|
| Ligação | Local Port |
| Porta | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (predefinição) |
Descrição em texto desta imagem
Captura de ecrã do passo 2 'Communication channel' do assistente do Reduxi Configurator (o passo 1, 'Basic settings', está concluído), com o título 'Communication channel and device configuration'. Campos: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Botões: Back, Test communication, Done.
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. O teste lê o inversor AlphaESS uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
O teste devolve um de dois resultados:
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo Test communication no Reduxi Configurator (X de fechar no canto superior direito, botão escuro Close em baixo à direita). Texto verde numa caixa branca: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Parâmetros adicionais: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parcialmente cortado na imagem); PV_POWER_ACTIVE_MAX: 0.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo com o título Test communication com um x de fechar no canto superior direito. Mensagem em texto vermelho: Unable to communicate with device. Botão escuro no canto inferior direito: Close.
Se o teste falhar, verifique as definições e a cablagem e tente novamente.
6 Verificar as leituras
6.1 Últimas medições
Verifique os valores medidos e se o dispositivo comunica corretamente em Devices – AlphaESS Smile G3-S5 – Last measurements, no Reduxi Configurator.
Descrição em texto desta imagem
Captura de ecrã da página 'Last measurements' de um dispositivo no Reduxi Configurator. Separadores: Last measurements (ativo), Analyze, Archive. Em cima à direita: lista pendente de atualização 'Without refreshing' e um botão de atualizar. Cartão 'Control type': botões Auto (verde-claro) e Manual (escuro, selecionado); data e hora 14. 03. 2025 12:49:13. Todos os valores abaixo têm a data e hora 14. 03. 2025 12:49:01, salvo indicação em contrário. Cartão PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vazio (unidade kW); enumeration.PV_STATE_NAME: CONNECTED. Cartão Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Cartão Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Cartão Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Cartão Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vazio (kW); Grid export active power limit: vazio (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Cartão Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (data e hora 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Ativar o controlo pelo Reduxi
Para um controlo avançado, integre o dispositivo nos modos de otimização do sistema Reduxi. Em Devices – AlphaESS G3-S5, no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos da estratégia afetam a bateria.
Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.
Depois de adicionar o dispositivo, pode monitorizá-lo e controlá-lo através da aplicação Reduxi.
✓ Resumo
Preparação (Pontos 1–2): Leia os documentos do fabricante e prepare o cabo ou o dongle Wi-Fi e um portátil ou tablet.
AlphaESS Smile (Ponto 3): Ligue o inversor via LAN, dongle Wi-Fi ou Modbus RTU. Peça ao suporte da AlphaESS o firmware mais recente. A atualização ativa a comunicação TCP ou RTU.
Adicionar ao Reduxi (Pontos 4–5): Abra o Configurator e adicione o dispositivo com o tipo AlphaESS Smile Series. Introduza o IP e a porta 502, ou os valores RTU, e o Modbus unit ID 85. Execute Test communication.
Colocar em funcionamento (Ponto 6): Verifique Last measurements e defina o tipo de controlo como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique as definições e a cablagem. Verifique o endereço IP, a porta 502 e o Modbus unit ID 85, bem como se o firmware mais recente está instalado (ver Ponto 3). |
| O Modbus TCP não responde | O inversor precisa do firmware mais recente e, com um dongle Wi-Fi, o dongle também. Contacte o suporte da AlphaESS: info@alpha-ess.com. A atualização ativa a comunicação TCP. |
| O Modbus RTU não responde | Verifique a cablagem (RS 485 + no pino 5, RS 485 - no pino 4) e as definições RTU: porta 1, 9600 baud, 8 bits de dados, 1 bit de paragem, sem paridade. O inversor precisa do firmware mais recente. |
| Endereço IP não encontrado na pesquisa | Selecione o endereço IP correspondente na lista e adicione-o com o botão select IP. Caso contrário, introduza o endereço IP manualmente. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
