Como ligar um inversor solar com acoplamento CA (inversor híbrido Deye, fotovoltaico adicional na porta GEN) ao Reduxi Controller
Definições para um inversor híbrido Deye com um inversor fotovoltaico adicional com acoplamento CA na porta GEN.
Descrição em texto desta imagem

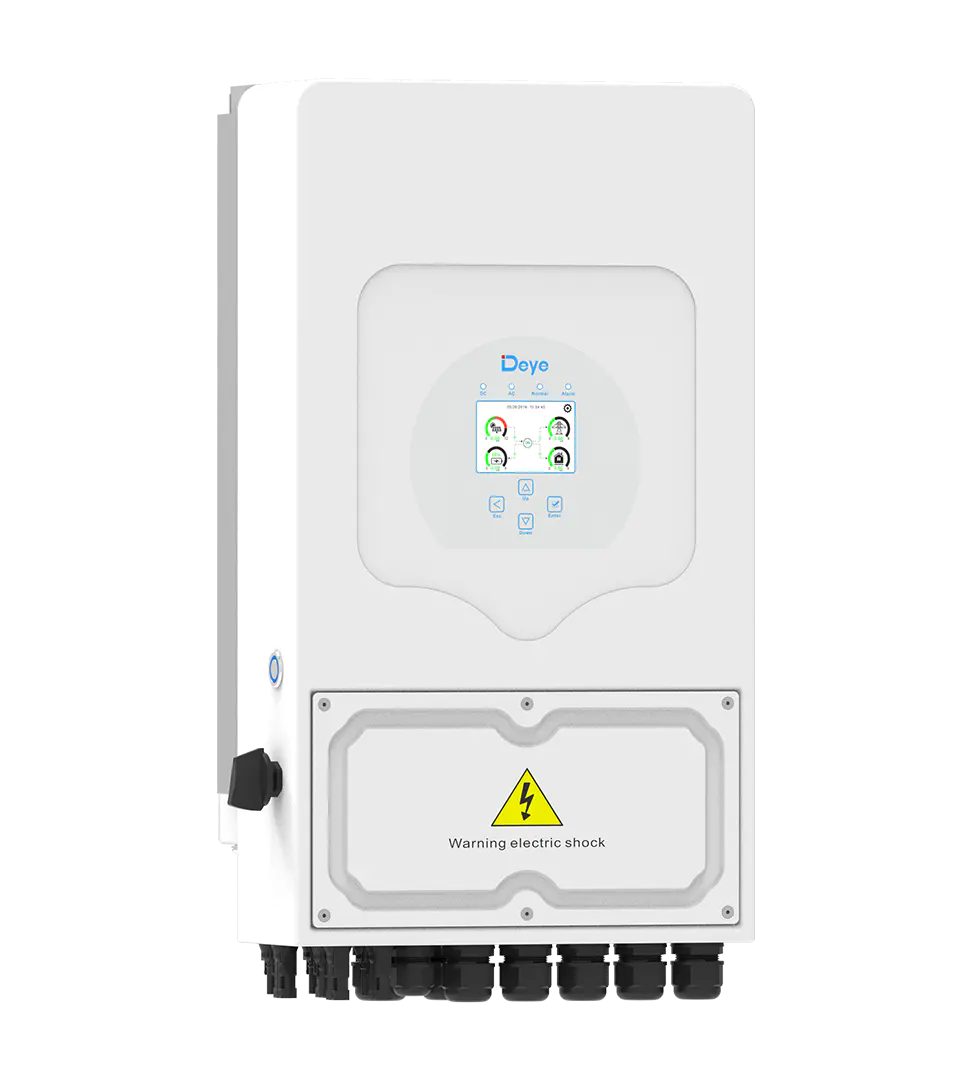

Fotografia de um inversor híbrido branco de montagem na parede com o logótipo 'Deye' na frente. Tem um painel de visualização redondo com um pequeno ecrã a cores e botões tácteis por baixo do logótipo, e uma tampa de retângulo arredondado na parte inferior com um triângulo de aviso amarelo com a legenda 'Warning electric shock'. Há bucins na extremidade inferior.
1 Equipamento necessário
Precisa dos seguintes componentes:
- Inversor híbrido Deye com o inversor fotovoltaico adicional ligado à porta GEN
- Contador Grid Tie adicional (Grid_Tie_meter2) ou o emulador RS485 do Reduxi, se o contador não puder ser ligado ao inversor híbrido Deye (ver Ponto 4)
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
2 Vista geral do sistema e cablagem
2.1 Esquema
O esquema mostra o inversor solar com acoplamento CA e o inversor híbrido Deye com o fotovoltaico adicional ligado à porta GEN.
Descrição em texto desta imagem

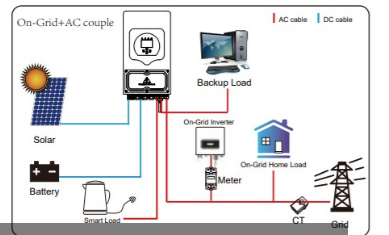

Diagrama com o título 'On-Grid+AC couple' e uma legenda: linha vermelha 'AC cable', linha azul 'DC cable'. Componentes com etiquetas: hybrid inverter (centro superior); Backup Load (ícone de computador); Solar (ícone de painel); Battery; Smart Load (ícone de chaleira); On-Grid Inverter (pequena caixa de inversor); Meter; On-Grid Home Load (ícone de casa); CT; Grid (poste). O Solar e a Battery ligam-se ao inversor híbrido com linhas DC azuis. Linhas AC vermelhas ligam o inversor à Backup Load, à Smart Load, ao On-Grid Inverter e ao Meter, e seguem para o CT e a Grid, à direita; o On-Grid Inverter e o Meter alimentam a On-Grid Home Load.
2.2 Definição dos pinos
- PINs 1 e 2:
EX_meter_for_CT - PINs 4 e 5:
Grid_Tie_meter2
Descrição em texto desta imagem

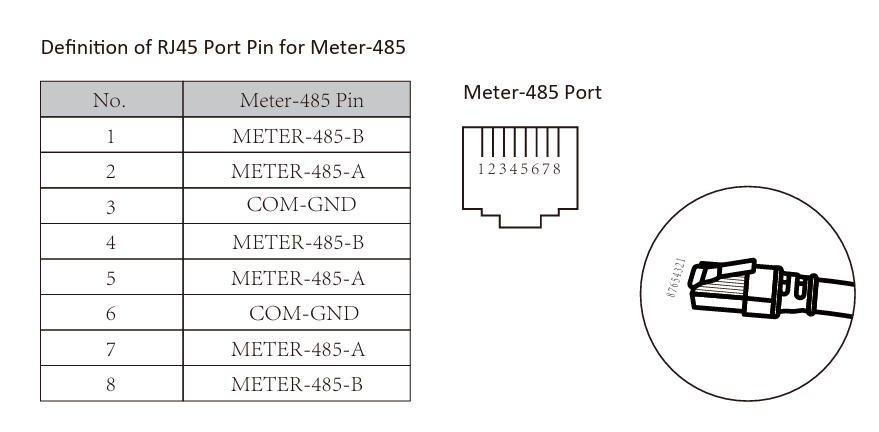

Captura de ecrã de um manual com o título 'Definition of RJ45 Port Pin for Meter-485'. Tabela com as colunas No. e Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. À direita: um desenho da 'Meter-485 Port' como uma tomada RJ45 com pinos numerados 1 2 3 4 5 6 7 8 e uma ampliação circular de uma ficha RJ45 com um cabo.
3 Configuração do dispositivo (inversor híbrido Deye)
3.1 Definições avançadas
Em Advanced Settings, defina ambas as opções como TRUE e escolha o seu contador.
Descrição em texto desta imagem

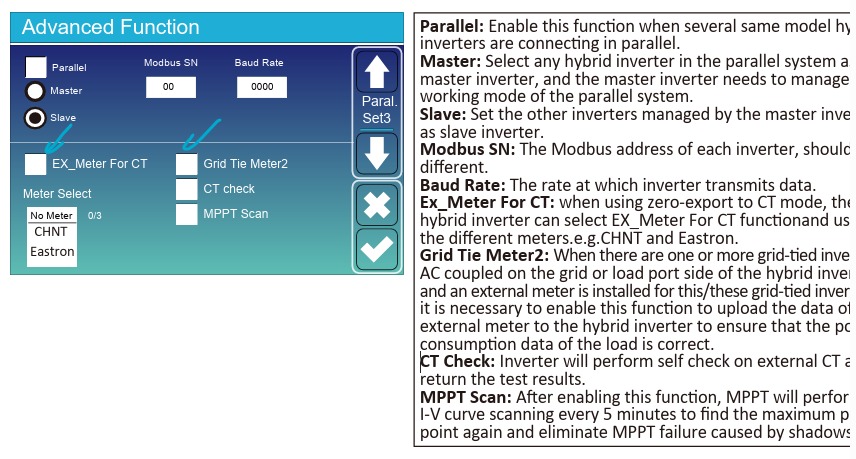

Captura de ecrã do ecrã 'Advanced Function' do inversor Deye (painel azul) junto a um texto de ajuda. Lado esquerdo: caixa de seleção Parallel (não marcada); botões de opção Master (não selecionado) e Slave (selecionado); Modbus SN: 00; Baud Rate: 9600; caixa de seleção EX_Meter For CT com uma seta azul a apontar para ela; caixa de seleção Grid Tie Meter2 com uma seta azul a apontar para ela; caixa de seleção CT check; caixa de seleção MPPT Scan; lista pendente Meter Select a mostrar 'No Meter' com as entradas CHNT e Eastron. Nesta imagem, as duas caixas de seleção com seta parecem vazias (sem visto visível), o que difere da legenda 'ambas as opções definidas como TRUE'. Botões laterais: Paral Set3, seta para baixo, X, visto. Lado direito: texto de ajuda (cortado na extremidade direita) que descreve Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check e MPPT Scan.
3.2 Definições Modbus para o Grid_Tie_meter2
| Parâmetro | Valor |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |
3.3 Fotovoltaico adicional na porta GEN
O fotovoltaico adicional está ligado à porta GEN.
Descrição em texto desta imagem

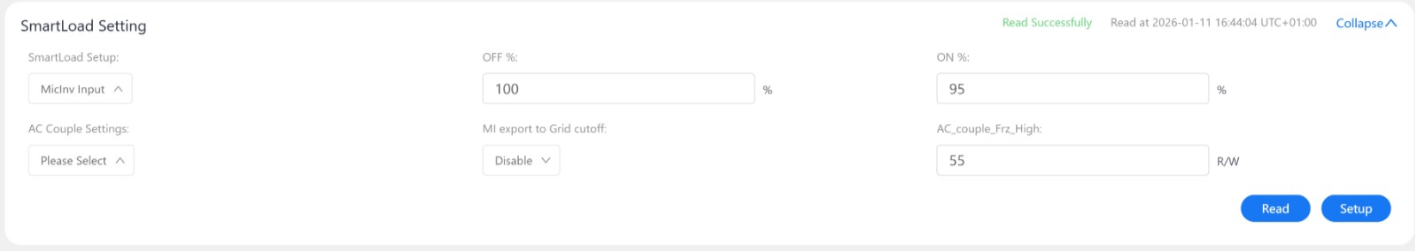

Pequena captura de ecrã de um painel de definições com o título 'SmartLoad Setting' (interface web do inversor Deye). Duas linhas de campos: primeira linha: uma lista pendente SmartLoad setup, OFF % com o valor 100 e a unidade %, ON % com o valor 95 e a unidade %; segunda linha: lista pendente 'AC Couple Settings' a mostrar 'Please select', lista pendente 'MI export to Grid cut-off' a mostrar 'Disable' e um campo com um valor de cerca de 55 e uma unidade. Canto superior direito: uma mensagem de estado verde 'Read Successfully' com data e hora e uma ligação 'Collapse'. Dois botões azuis no canto inferior direito: 'Read' e 'Setup'.
4 Emulador do contador Grid Tie adicional
Utilize o emulador quando o contador Grid Tie adicional não puder ser ligado ao inversor híbrido Deye. Neste caso, a interface RS485 do Reduxi Controller emula os dados do contador para o inversor híbrido Deye.
Esquema de ligação:
Descrição em texto desta imagem

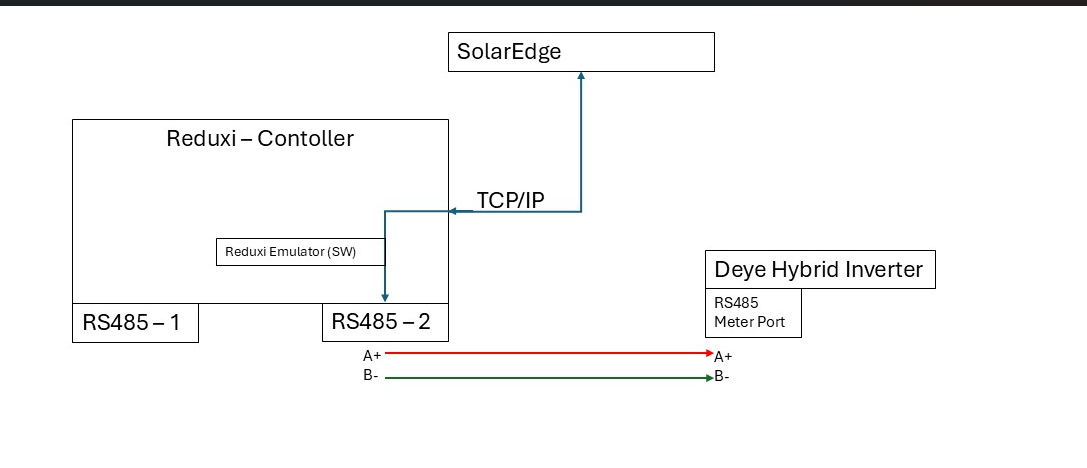

Esquema de ligação do emulador. Caixas: 'SolarEdge' na parte superior; uma caixa grande 'Reduxi – Contoller' [escrito assim na imagem] que contém uma pequena caixa 'Reduxi Emulator (SW)' e duas caixas de porta 'RS485 – 1' e 'RS485 – 2'; caixa 'Deye Hybrid Inverter' com uma subcaixa 'RS485 Meter Port'. Uma linha azul com a etiqueta 'TCP/IP' vai da caixa SolarEdge até à caixa Reduxi Emulator (SW) dentro do controlador, com uma seta a apontar para RS485 – 2. Da RS485 – 2 saem duas linhas para a RS485 Meter Port do Deye: uma linha vermelha A+ para A+ e uma linha verde B- para B-.
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o dispositivo ao Reduxi
6.1 Definições básicas
Adicione o inversor híbrido Deye no Reduxi Configurator conforme descrito em Ligar o inversor híbrido Deye ao Reduxi. Inicie sessão localmente no Reduxi Configurator (ver Ponto 5) e clique em + Add device.
6.2 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê o inversor híbrido Deye uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
7 Verificar as leituras
7.1 Last measurements
Depois de estabelecida a comunicação, verifique os valores dos dispositivos no Reduxi Configurator, em Devices.
7.2 Ativar o controlo pelo Reduxi
Defina o control type como AUTO. Só assim os comandos da estratégia afetam o dispositivo. Para definir uma estratégia, consulte Estratégias para o Reduxi Controller.
✓ Resumo
Preparação (Pontos 1–2): Prepare o inversor híbrido Deye, o contador Grid Tie adicional ou o emulador RS485 do Reduxi e a cablagem.
Inversor híbrido Deye (Pontos 3–4): Defina ambas as definições avançadas como TRUE, defina o Grid_Tie_meter2 como 9600 baud e slave 2 e desative o MI export to Grid.
Adicionar ao Reduxi (Pontos 5–6): Inicie sessão no Reduxi Configurator, adicione o dispositivo e teste a comunicação.
Entrar em funcionamento (Ponto 7): Verifique as leituras e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O Grid_Tie_meter2 não responde | Verifique a ligação dos PIN (PINs 4 e 5), o baudrate 9600 e o endereço slave 2. |
| O fotovoltaico adicional exporta para a rede | Verifique se MI export to Grid está Disabled (Ponto 3.3). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
