Integre o CHINT C&I ESS com o controlador Reduxi via Modbus TCP/IP para máxima flexibilidade, custo e reduções de energia.
1. Documentação Chint Power
CPS ES-125kW-261kWh-EU:
2. Como conectar o Chint Power ESS
2.1 Conexão física

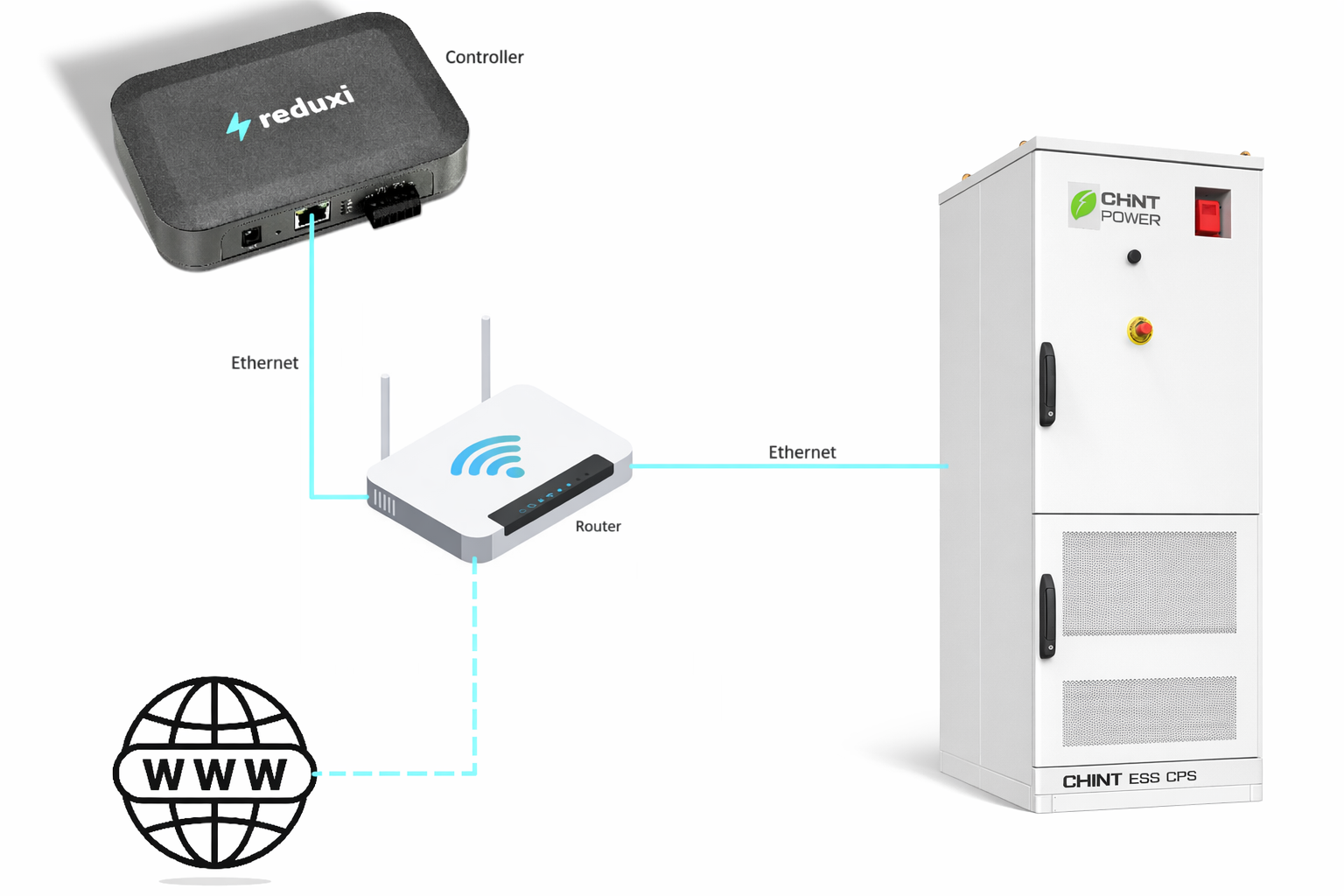

O Sistema de Armazenamento de Energia (ESS) CHINT suporta o protocolo Modbus TCP para comunicação com o controlador Reduxi. Ele deve ser conectado através de um cabo Ethernet (Cat5 ou Cat6) à mesma rede local que o controlador Reduxi, ou diretamente ao dispositivo Reduxi. A conexão é feita através da porta de rede LAN1 no módulo LEMS do ESS.
2.2 Ativar comunicação
2.2.1 Modbus TCP
O sistema ESS suporta comunicação Modbus TCP para EMS/Reduxi de terceiros. A comunicação é realizada através da porta LAN1 do módulo LEMS. Na maioria das instalações, nenhuma ação dedicada de “habilitar Modbus” é necessária. Após o comissionamento, certifique-se de que:
- o LEMS tenha um endereço IP válido na rede local,
- Reduxi pode alcançar o dispositivo através da rede, e
- A porta TCP 502 está aberta no ESS
Se a comunicação não funcionar, verifique as configurações de rede do ESMU na interface local e consulte a documentação/suporte da CHINT.
2.2.2 Configurações do EMS (Modo de Despacho Remoto do Sistema)
Para que o Reduxi controle o Chint ESS, as configurações na interface web devem ser ajustadas.
O BMS está localizado no interior da porta. Se for solicitada uma senha após a ativação por toque, os seguintes dados devem ser inseridos por padrão:
Nome de usuário: admin
Senha: 12345678
Depois, você será levado à página principal do sistema.
-

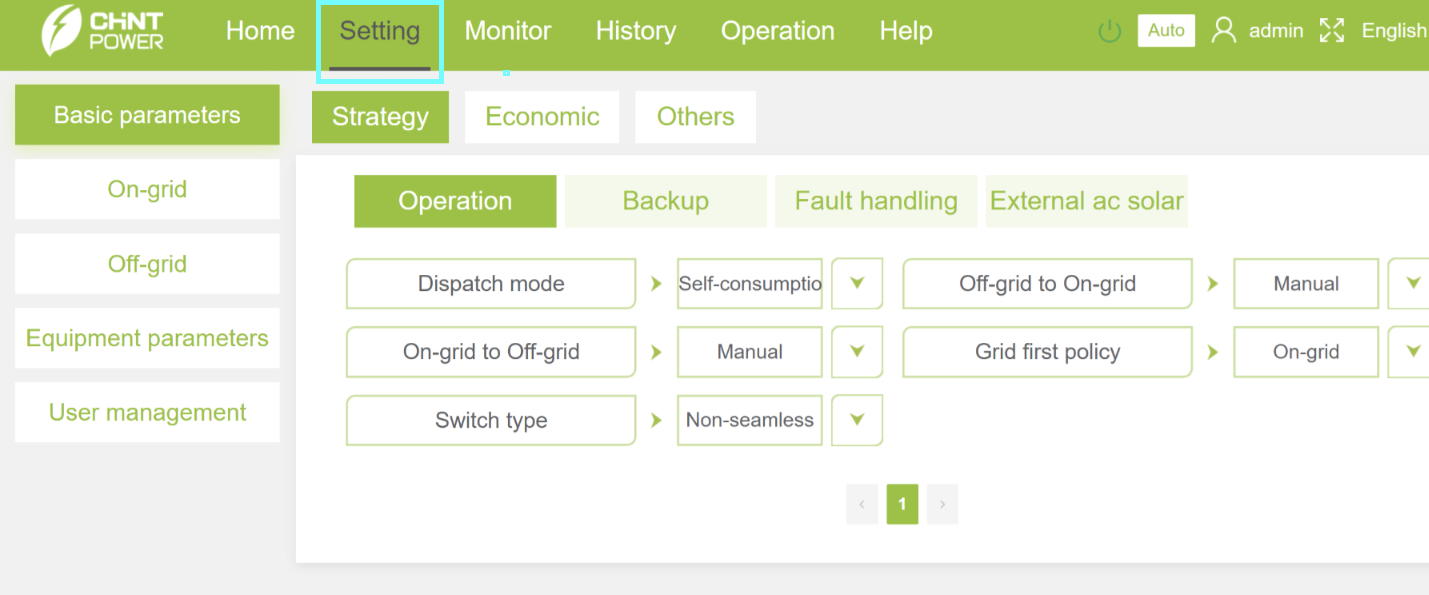

Vá para o submenu "Settings":
-

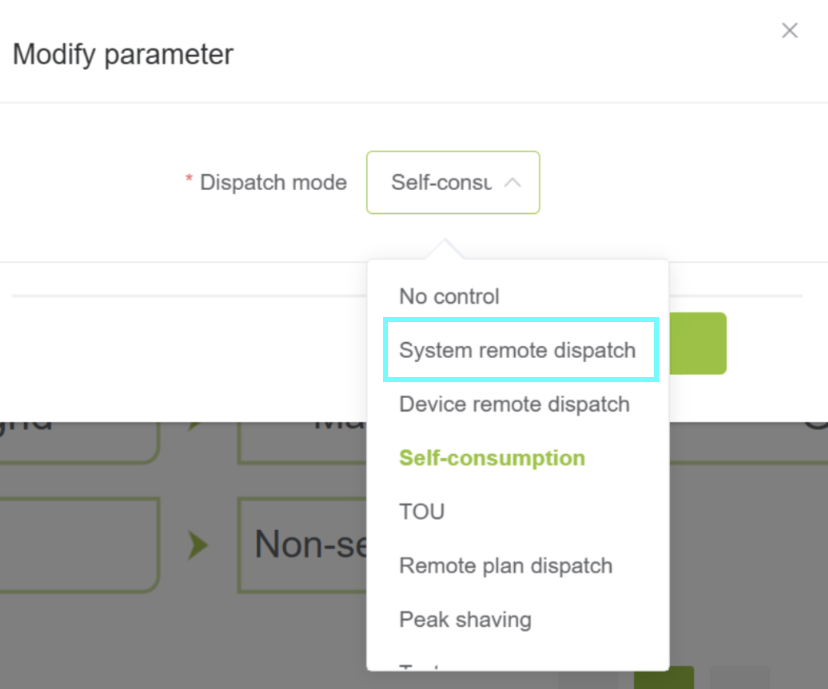

Selecione "Dispatch mode":
-
ative "System remote Dispatch"
3. Adicionar Chint Power ESS no Configurador Reduxi
Após conectar o Reduxi e o dispositivo ESS, você pode registrá-lo como um novo dispositivo (CHINT CPS ES-125kW-261kWh-EU).
3.1 Adicionar dispositivo
Primeiro, faça login no configurador Reduxi local e adicione um novo dispositivo clicando no botão 'Adicionar dispositivo'.
3.2 Selecione CHINT CPS ES-125kW-261kWh-EU

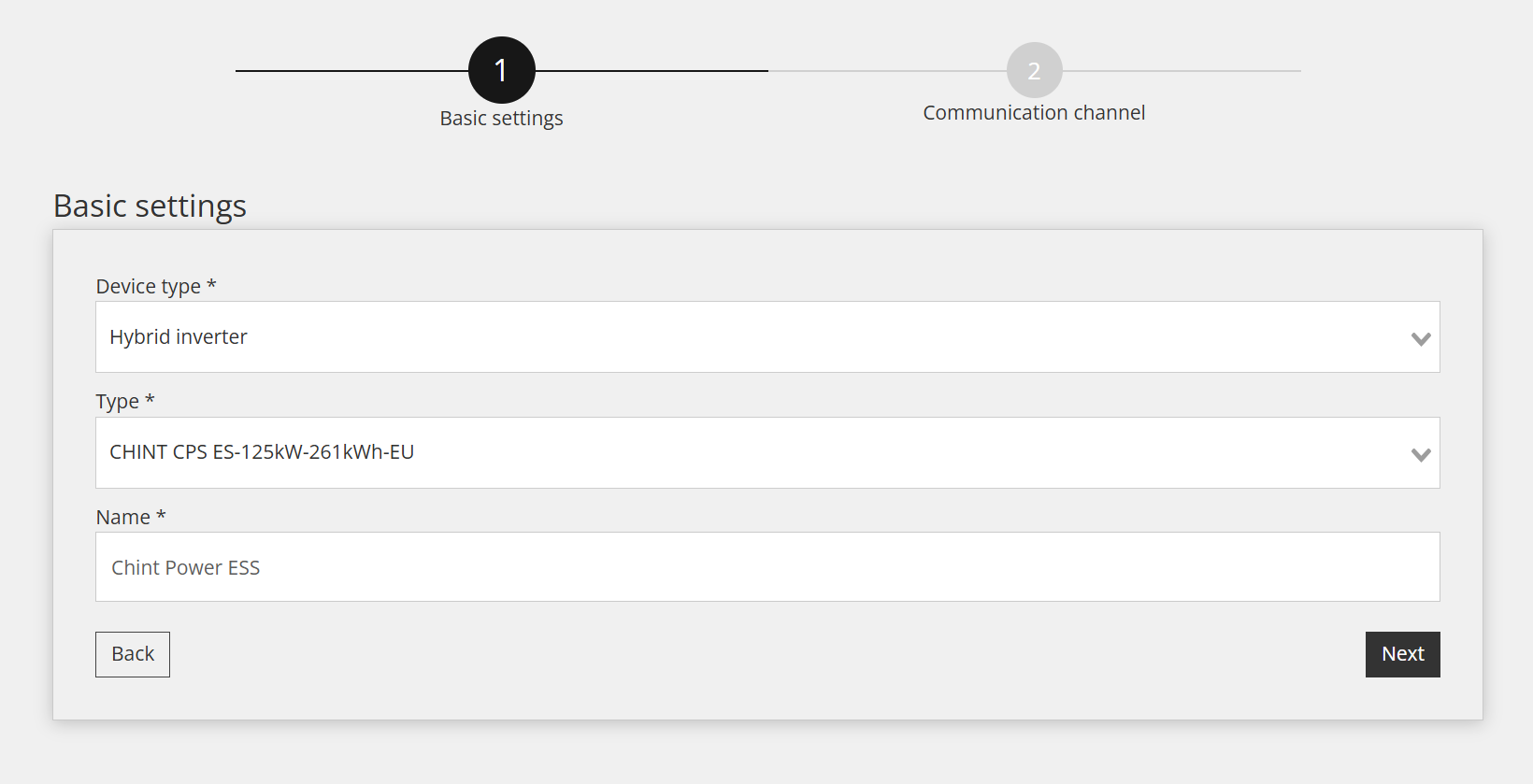

Dentro da primeira etapa, as configurações básicas são definidas:
- Selecione o tipo de dispositivo: Inversor Híbrido,
- Selecione o tipo: CHINT CPS ES-125kW-261kWh-EU,
- Nomeie o dispositivo como desejar, como por exemplo: Chint Power ESS
3.3 Configuração do Dispositivo para Canal de Comunicação
A terceira etapa envolve a configuração do canal de comunicação, que é essencial para a comunicação Modbus TCP/IP adequada. Nesta etapa, o link de comunicação entre o controlador Reduxi e o dispositivo Chint Power ESS é estabelecido.

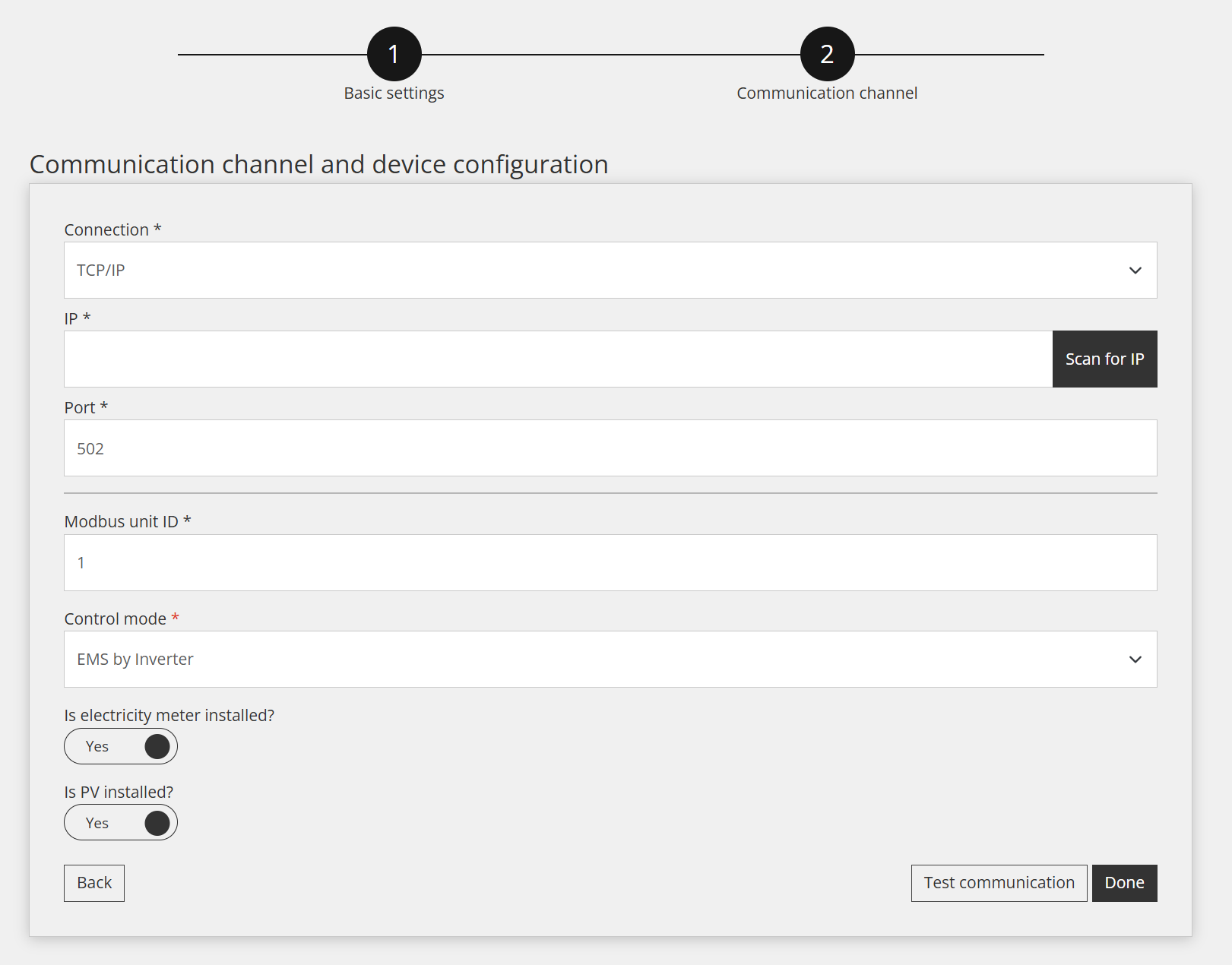

As configurações para o canal de comunicação são exibidas abaixo:
- Conexão: TCP/IP
- IP: Digite o endereço IP do Chint Power ESS (você pode escanear a rede para encontrar o endereço IP desejado)
- Porta: 502
- ID da unidade Modbus: Este é o mesmo ID definido no inversor (como padrão 1)
- Modo de controle: Escolha quais modos EMS devem ser usados para controlar o EMS.
- O medidor de eletricidade e o PV estão conectados: Defina sim se o medidor de eletricidade e o PV estiverem conectados diretamente ao dispositivo ESS.
3.4 Testar comunicação
Abaixo de todos os campos do canal de comunicação mencionados na etapa anterior, há um botão "Testar Comunicação". Este botão é usado para verificar se a conexão Modbus TCP/IP entre os dispositivos está funcionando corretamente.
Resposta bem-sucedida (exemplo):
Resposta malsucedida (exemplo):
Neste caso, verifique o cabeamento de rede, as configurações de IP e as configurações no controlador Reduxi e tente novamente.
3.5 Leituras do Dispositivo

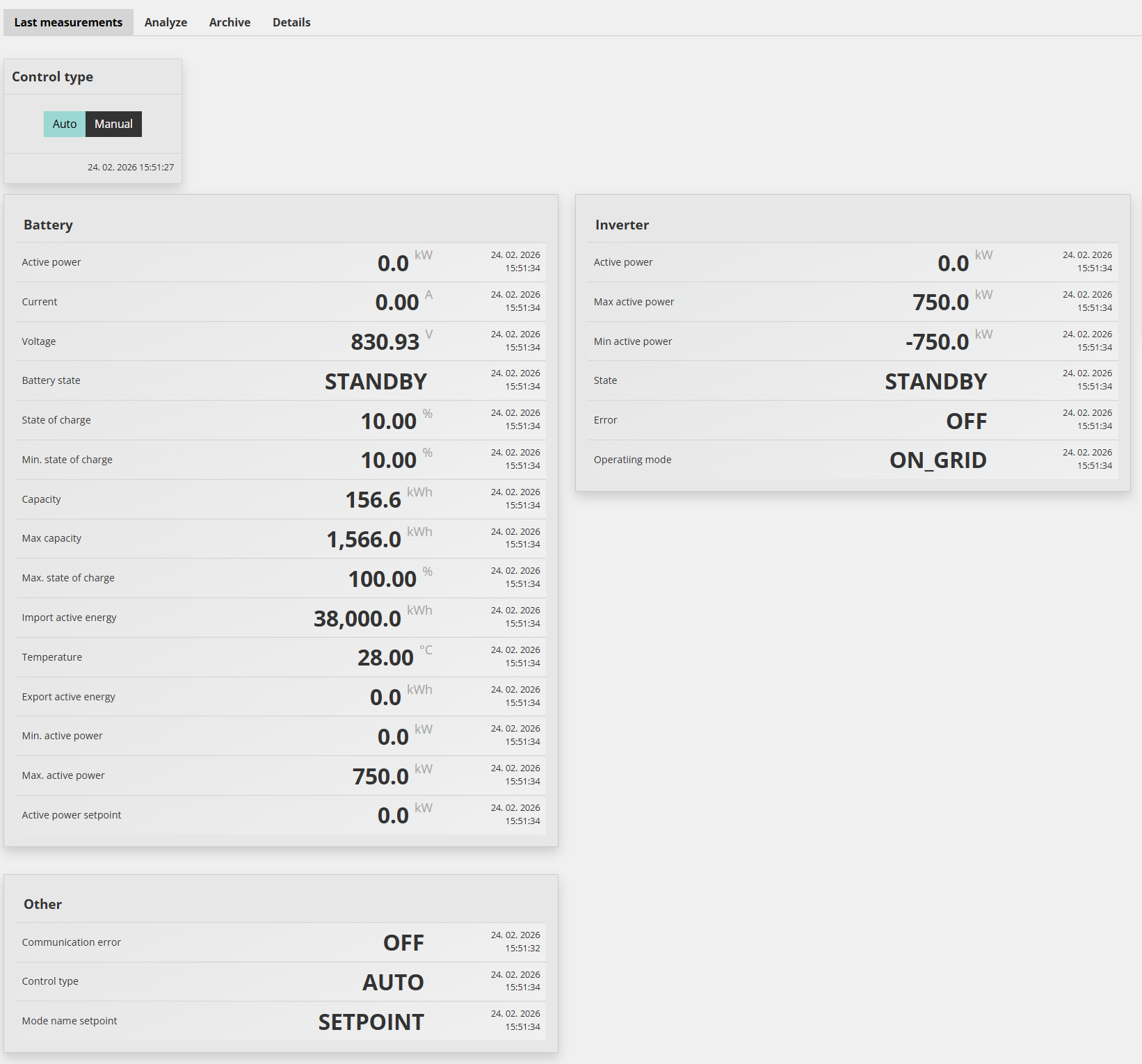

Esta seção mostra como verificar os valores medidos do dispositivo e se ele está se comunicando corretamente. Isto pode ser feito em "Dispositivos /Chint Power ESS /Última Medição."
Para controle avançado, integre o dispositivo nos modos de Otimização do sistema Reduxi. Em Dispositivos /Chint Power ESS no configurador Reduxi, o tipo de controle deve ser definido como AUTO para que os comandos para a estratégia afetem a bateria.
Para alcançar máxima flexibilidade e redução de custo de energia com relação ao preço dinâmico e tarifas dinâmicas, siga as instruções sobre como definir a estratégia neste link: Estratégias para o controlador Reduxi.
Após adicionar o dispositivo com sucesso, ele pode ser monitorado e controlado através do aplicativo Reduxi.
