Como ligar o Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) ao Reduxi Controller
Ligue o Sunwoda Energy SW12KH3UT ALL IN ONE ao Reduxi Controller via RS485 (RJ45) e Modbus RTU.
Descrição em texto desta imagem

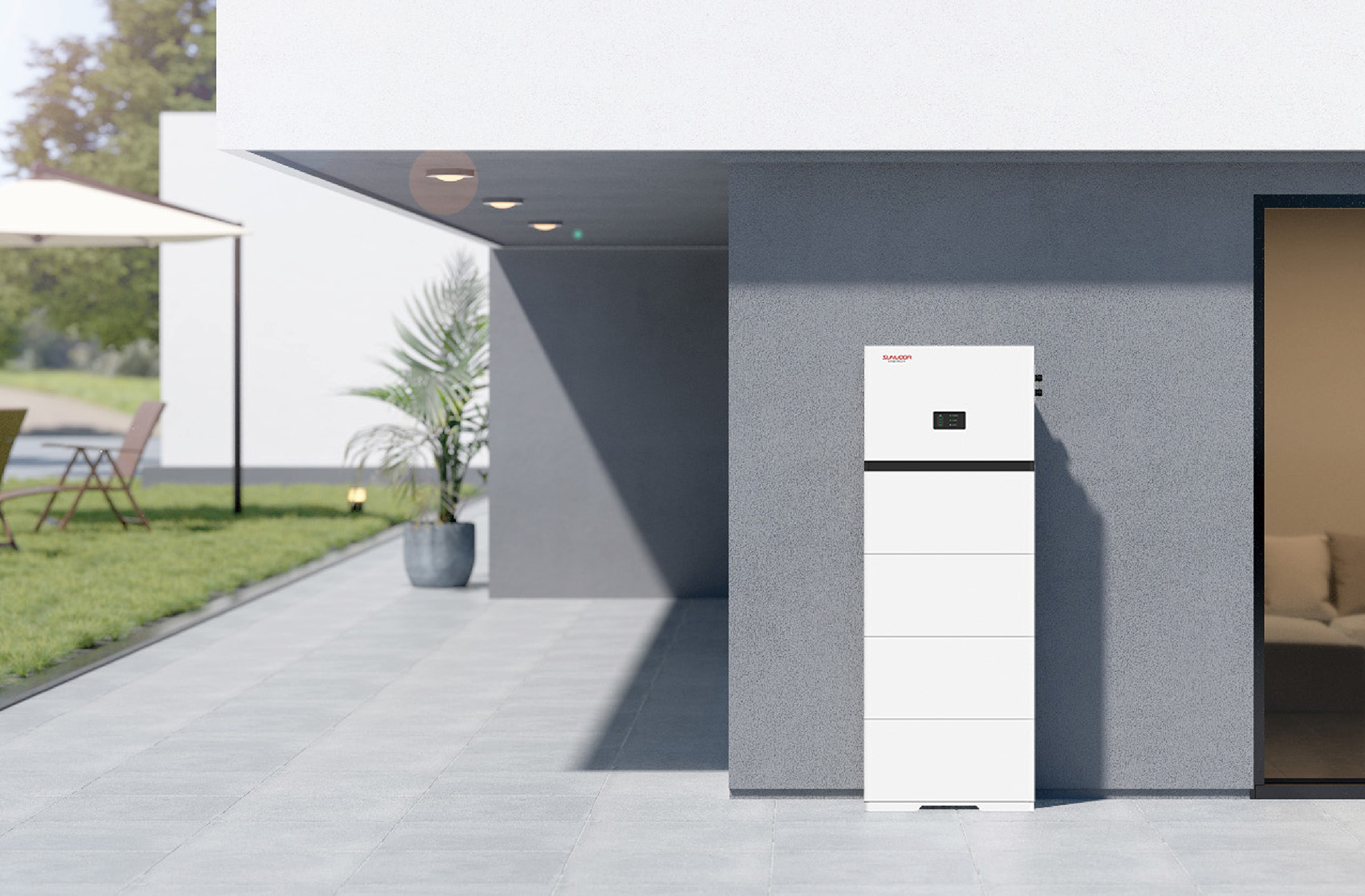

Fotografia do produto (imagem do fabricante) de um sistema alto de armazenamento de energia doméstico, branco, de pavimento, com um pequeno visor perto do topo, uma pilha de módulos de bateria brancos e um pequeno logótipo no módulo superior. Está no exterior, num terraço pavimentado cinzento, junto a uma parede cinzenta de uma casa, com um relvado com uma cadeira de jardim e uma planta à esquerda e uma porta de vidro aberta à direita.
1 Documentação técnica
A Sunwoda publica os documentos do SunESS Power na página do produto.
- Página do produto SunESS Power – Página do produto da Sunwoda Energy com transferências
- Manual do utilizador do SunESS Power (PDF) – Manual do utilizador V1.4
- Guia de instalação rápida (PDF) – Guia de instalação resumido
- Brochura do SunESS Power (PDF) – Vista geral do produto
2 Equipamento necessário
Precisa destes componentes:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Cabo de rede padrão (RJ45), preparado conforme descrito no Ponto 3
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar o Reduxi Controller ao Sunwoda ALL IN ONE
3.1 Preparar o cabo de comunicação
Utilize um cabo de rede padrão (RJ45). As cores dos fios seguem esta atribuição de pinos:
| Pin | Cor do fio | Função |
|---|---|---|
| 1 | branco-laranja | |
| 2 | laranja | |
| 3 | branco-verde | |
| 4 | azul | |
| 5 | branco-azul | |
| 6 | verde | |
| 7 | branco-castanho | RS485 A |
| 8 | castanho | RS485 B |
Descrição em texto desta imagem
Desenho técnico de linhas de um conector RJ45 em quatro vistas, da esquerda para a direita: a vista frontal da tomada com os números de pino '1' em cima e '8' em baixo, uma vista frontal da ficha, uma vista superior da ficha e uma ficha com um cabo com proteção e patilha. Sem cores nem outras etiquetas.
3.2 Aceder ao conector
No dispositivo ALL IN ONE, abra a tampa de proteção (porta de manutenção).
Descrição em texto desta imagem
Fotografia do lado das ligações de uma unidade Sunwoda all-in-one branca. Uma etiqueta branca com texto vermelho 'Open the maintenance port' aponta para uma pequena placa de cobertura retangular com dois parafusos, assinalada por um retângulo vermelho, situada na parte inferior central da caixa. Outras partes visíveis: conectores PV no lado esquerdo, dois seletores rotativos pretos na parte superior, um conector redondo azul no canto superior direito, dois bucins pretos e um cabo à direita e uma tira de ventilação perfurada ao longo da parte inferior.
3.3 Ligação RS485
Ligue a porta LAN (RJ45) do dispositivo ALL IN ONE ao Reduxi Controller com o cabo de rede preparado.
Descrição em texto desta imagem
Fotografia da zona de ligações de uma unidade Sunwoda all-in-one branca, com etiquetas de texto vermelho sobre caixas brancas. A etiqueta 'Connect the network cable to theLAN port' [tal como impresso] aponta para uma tomada de porta LAN (contorno vermelho) onde está ligado um cabo de rede azul. Uma segunda etiqueta 'Brown and white Brown' [tal como impresso] aponta para uma área com contorno vermelho onde a outra extremidade do cabo azul está ligada, com os seus fios, a um bloco de terminais de parafuso verde de um adaptador USB para série azul com um LED vermelho aceso. Visíveis também: um conector preto redondo, um conector redondo azul no canto superior direito, bucins, um botão redondo prateado à esquerda, um objeto amarelo no canto inferior direito e uma tira de ventilação perfurada ao longo da parte inferior.
Atribuição de pinos RS485:
- Pino 7 (branco-castanho): RS485 A
- Pino 8 (castanho): RS485 B
4 Configurar o Sunwoda ALL IN ONE
4.1 Definir o interruptor DEBUG
Junto à porta RJ45 do inversor, encontre o interruptor DEBUG. Coloque-o na posição 2 (ON).
Descrição em texto desta imagem
Fotografia em grande plano de uma placa de circuito verde com uma tomada USB-A branca à esquerda (etiqueta impressa 'USB' e 'U4' ao lado) e um pequeno interruptor deslizante ao lado. A serigrafia da placa mostra 'SW3' junto ao interruptor, a palavra 'debug', os números '1' e '2' perto das posições do interruptor e 'M3' junto a um parafuso no canto inferior direito. Uma parte verde de terminais é visível na parte superior. A posição do interruptor é um pequeno cursor preto entre as duas posições.
4.2 Parâmetros de comunicação RS485
| Parâmetro | Valor |
|---|---|
| Baud rate | 57600 |
| Formato de dados | 1 bit de início, 8 bits de dados, sem paridade, 1 bit de paragem |
4.3 Definições Modbus RTU
| Parâmetro | Valor |
|---|---|
| Endereço de comunicação |
1 a 247 (predefinido: 1) |
| Funções suportadas |
03H, 04H, 10H
|
| Intervalo de registos só de leitura |
0 to 1500
|
| Intervalo de registos de leitura/escrita |
0 to 1000
|
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o Sunwoda ALL IN ONE ao Reduxi
Siga estes passos para adicionar um novo dispositivo ou para editar um já existente.
6.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 5) e prima o botão Add device. Depois, selecione o dispositivo que pretende adicionar em Basic settings.
Descrição em texto desta imagem
Captura de ecrã do menu esquerdo do Reduxi Configurator por baixo do logótipo reduxi Configurator. Entradas do menu: Devices (expandida, com um sinal de menos) que contém o botão '+ Add device' (com contorno); Strategies (sinal de mais); Utility Rate Plan; Settings (sinal de mais). O lado direito está em branco.
No primeiro passo, configure os parâmetros básicos do dispositivo:
- Device type: escolha o tipo de dispositivo
- Type: escolha o tipo
- Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã do passo 1 'Basic settings' do assistente do Reduxi Configurator (o passo 2 'Communication channel' está a cinzento). Formulário com todos os campos vazios: Device type *: lista pendente vazia; Type *: lista pendente vazia (a cinzento); Name *: vazio. Botões: Back, Next.
Prima Next.
6.2 Definições de comunicação
Introduza os parâmetros de comunicação do dispositivo. Utilize os valores do Ponto 4:
| Parâmetro | Valor |
|---|---|
| Ligação | Local serial port |
| Porta | A porta do Reduxi Controller à qual ligou o cabo |
| Baud rate | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Predefinição 1 (intervalo de 1 a 247) |
6.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê o Sunwoda ALL IN ONE uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
7 Verificar as leituras
7.1 Last measurements
Depois de estabelecida a comunicação, verifique, como teste adicional, os valores em Devices – o seu dispositivo Sunwoda – Last measurement no Reduxi Configurator.
✓ Resumo
Preparação (Pontos 1–2): Obtenha os documentos da Sunwoda. Prepare o Reduxi Controller, o Sunwoda ALL IN ONE e um cabo de rede RJ45 padrão.
Sunwoda ALL IN ONE (Pontos 3–4): Ligue o RS485 A ao pino 7 e o RS485 B ao pino 8 do cabo RJ45. Ligue-o à porta LAN. Coloque o interruptor DEBUG na posição 2 (ON).
Adicionar ao Reduxi (Pontos 5–6): Inicie sessão no Reduxi Configurator e adicione o dispositivo. Introduza 57600 bit/s, 8 bits de dados, 1 bit de paragem, sem paridade e o endereço Modbus. Teste a comunicação e prima Done.
Entrar em funcionamento (Ponto 7): Verifique as leituras em Last measurement.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique a cablagem das linhas A/B (pino 7 = RS485 A, pino 8 = RS485 B), a posição do interruptor DEBUG (posição 2, ON) e os parâmetros de comunicação (57600 bit/s, 8N1, endereço 1 por predefinição). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
