Conecte e configure o PylonTech Force H3X Hybrid com Reduxi (LAN/TCP-IP)

Atualizado

1. Requisitos do sistema

  • Inversor Pylontech Force H3X Hybrid
  • Rede Ethernet local (LAN)
  • Controlador de terceiros com suporte a Modbus TCP
  • Aplicação móvel Pylontech (Instalador)

Importante:

  • A configuração de comunicações e parâmetros do sistema deverá ser realizada exclusivamente por um instalador autorizado.


2. Conexão Ethernet Física

Objetivo:
Estabelecer uma conexão LAN com fio para comunicação Modbus TCP.

Procedimento:

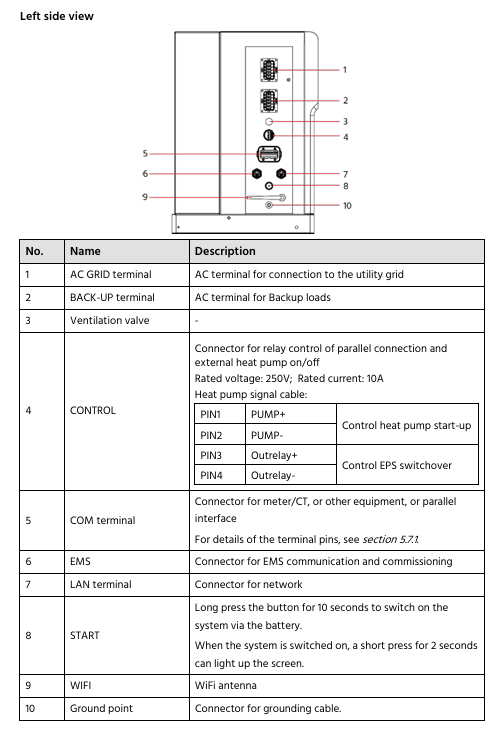

  1. Localize a porta LAN (RJ45) no Módulo de Controle de Potência Force H3X.
  2. Conecte um cabo Ethernet (CAT5e ou CAT6) da porta LAN para:
    • um switch de rede, ou
    • um roteador, ou
    • uma rede de controle industrial.

Notas:

  • Conexões sem fio não são suportadas.
  • Comprimento máximo recomendado do cabo: 100 m.
  • Certifique-se de que o equipamento de rede esteja ligado e operacional.

3. Configuração de Endereço IP via App Pylontech

Objetivo:
Atribuir um endereço IP de rede ao inversor.

Importante:
O endereço IP não pode ser configurado a partir do display do inversor. A configuração só é possível através do App Pylontech. Baixe o aplicativo da loja de aplicativos em seu telefone celular (Apple store ou Google store).

Procedimento:

  1. Instale/Faça login e abra o App Pylontech.
  2. Selecione a Planta e o Dispositivo correspondentes.

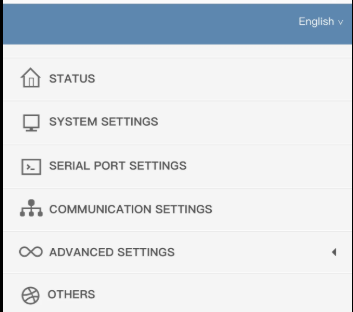

  3. Navegue para:

    Configurações → Comunicação → LAN

3.1 Configuração Recomendada – Endereço IP Estático

Configure os seguintes parâmetros de acordo com a rede local:

Exemplo:

Endereço IP:   192.168.1.50
Máscara de Sub-rede:  255.255.255.0
Gateway:      192.168.1.1
Servidor DNS:   8.8.8.8
  1. Salve a configuração.
  2. Reinicie o inversor para aplicar as alterações.

Nota: O endereço IP, a máscara de sub-rede, o gateway e o servidor DNS podem variar dependendo da rede à qual o dispositivo está conectado.

4. Status de Ativação Modbus TCP

Objetivo:
Confirmar a disponibilidade do Modbus TCP.

Estado:

  • Modbus TCP está ativado por padrão no Force H3X.
  • Nenhuma ativação manual ou alteração de parâmetro é necessária.

Parâmetros de comunicação padrão:

Protocolo: Modbus TCP
Porta: 502
Transporte: Ethernet (LAN)

Após a conclusão da conexão LAN e configuração IP, a comunicação Modbus TCP fica disponível automaticamente.

5. Parâmetros de Comunicação Modbus TCP (Uso avançado)

Objetivo:
Configurar o controlador de terceiros para se comunicar com o inversor.

Os seguintes parâmetros devem ser configurados no lado do controlador:

Endereço IP:   192.168.1.50
Porta:         502
Protocolo:     Modbus TCP
ID da Unidade:      1 (ou não utilizado)
Função:     Registradores de Holding (FC03)

Notas Importantes:

  • Apenas Registradores de Holding (Código de Função 03) são suportados.
  • Registradores de Entrada (FC04) não são suportados.
  • Todos os dados do processo são acessados via FC03.

6. Adicionando novo dispositivo ao controlador Reduxi

Para adicionar um novo dispositivo ou editar um existente, siga os passos abaixo.

6.1 Login/Adicionar um Novo Dispositivo

  1. Faça login no aplicativo Reduxi Configurator e pressione o botão “Adicionar dispositivo”.
  2. Selecione o dispositivo que deseja adicionar em Configurações básicas.

6.2 Parâmetros Básicos do Dispositivo

Na primeira etapa, configure os parâmetros básicos do dispositivo:

  • Tipo de dispositivo: Escolha o tipo de dispositivo
  • Tipo: Escolha o tipo
  • Nome: Insira o nome desejado do dispositivo

6.3 Configurações de Comunicação

Preencha os parâmetros de comunicação para o novo dispositivo que você está adicionando ao Reduxi e, em seguida, pressione Testar comunicação. Se você receber uma resposta, pressione Salvar.

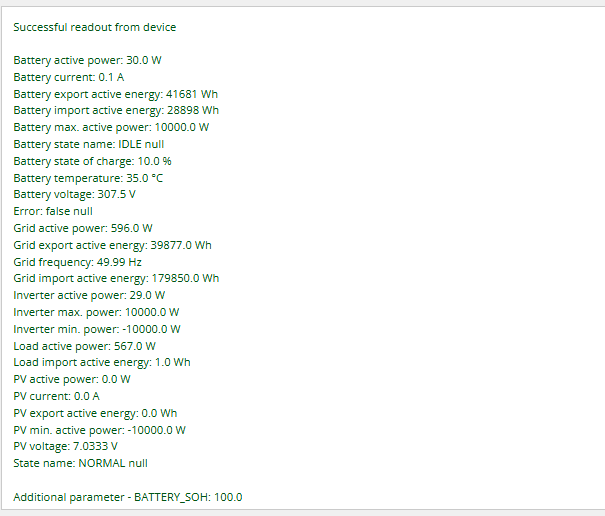

Exemplo:
