Como ligar o carregador de veículos elétricos KEBA KeContact P30 (Modbus TCP/IP, LAN) ao Reduxi Controller
Ligue o seu carregador de veículos elétricos KEBA KeContact P30 ao Reduxi Controller via Modbus TCP/IP através de LAN.
Descrição em texto desta imagem

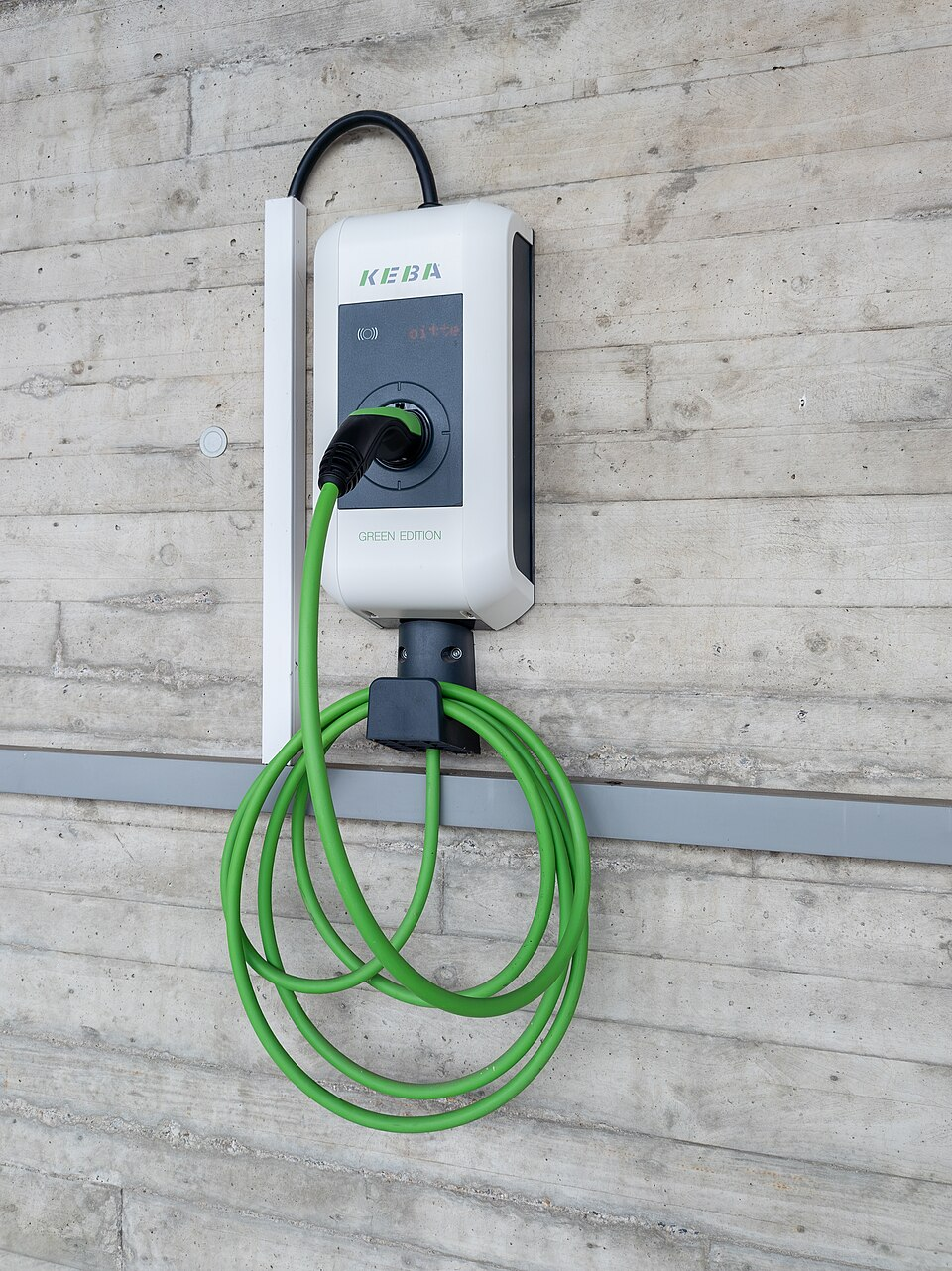

Fotografia vertical de um carregador de veículos elétricos branco de montagem na parede, numa parede de betão com marcas visíveis de tábuas de cofragem. O carregador tem o logótipo verde 'KEBA' na parte superior, um painel frontal cinzento-escuro com um símbolo RFID e um texto de matriz de pontos vermelha no visor (lê 'bitte'), uma tomada de carregamento com uma ficha preta e verde inserida e o texto 'GREEN EDITION' por baixo. Um cabo verde desce a partir da ficha; um cabo preto entra no topo do carregador a partir de uma calha de cabos branca à esquerda. Na parte inferior da fotografia, o cabo de carregamento verde está pendurado em laços num suporte preto montado na parede de betão, acima de uma faixa horizontal cinzenta.
1 Documentação técnica
Documentos da KEBA e da FENECON para o KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Ligação Ethernet e passos de instalação
- Transferências KEBA – Manuais, firmware e software da KEBA
- Manual de configuração do KeContact P30 x-series – Manual de configuração (PDF) da KEBA
2 Equipamento necessário
Verifique estes pré-requisitos antes de começar:
- O KEBA KeContact P30 está instalado mecânica e eletricamente
- O carregador está ligado
- Cabo Ethernet
- Reduxi Controller
- Portátil ou controlador com interface Ethernet
- Tem permissão para aceder à configuração do carregador
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar o carregador à rede
3.1 Ligação física Ethernet
- Localize a porta Ethernet (RJ-45) no interior do carregador.
- Ligue um cabo Ethernet a um switch de rede, diretamente ao controlador ou diretamente a um portátil de assistência.
- Verifique se os LED de ligação estão ativos após o arranque.
Descrição em texto desta imagem
Figura do fabricante 'Fig. 7-16: Connection overview' que mostra o interior do carregador como uma caixa cinzenta com uma placa de circuito verde e etiquetas de chamada, seguida de uma legenda. Chamadas na placa: F1; terminais 1, 2, 3, N, PE; DSW1 e DSW2 (blocos de interruptores DIP vermelhos); T1; LED; X1; X2; Shd; X4; X3 (tomada RJ45); SIM; USB. Legenda (etiqueta ... significado): F1 Porta-fusíveis; 1 Ligação de alimentação condutor de fase 1; 2 Ligação de alimentação condutor de fase 2; 3 Ligação de alimentação condutor de fase 3; N Ligação de alimentação condutor neutro; PE Ligação de alimentação condutor de terra; DSW1 Interruptor DIP; DSW2 Interruptor DIP; T1 Botão de assistência; LED LED de estado; X1 Entrada de ativação; X2 Saída de contacto de comutação; Shd Braçadeira de blindagem (terra para ETH); X3 Ligação Ethernet2 (RJ45); X4 Ligação Ethernet1 (terminais LSA+); SIM Ranhura para cartão SIM (opcional); USB Interface USB.
4 Configurar o carregador
4.1 Aceder à interface web
O KEBA P30 não tem ecrã. A configuração é feita na interface web integrada (Web UI). Precisa do endereço IP do carregador.
Encontrar o endereço IP (DHCP):
- Coloque o interruptor DIP do DHCP em ON (predefinição de fábrica).
- Ligue o carregador.
- O carregador pede um endereço IP ao servidor DHCP da rede.
- Encontre o endereço IP atribuído com um destes métodos: lista de concessões DHCP do router, ferramenta de análise de rede, ferramenta de assistência da KEBA (se disponível).
Iniciar sessão na Web UI:
- Abra um navegador web.
- Introduza o endereço IP do carregador:
http://<charger-ip-address> - Inicie sessão com as credenciais de administrador.
Descrição em texto desta imagem
Imagem de uma etiqueta impressa com o título 'Configuration Information' numa moldura arredondada. Linhas (etiqueta: valor): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Configuração de IP Ethernet
Na Web UI, aceda a Network → Ethernet. É apresentada a configuração de IP atual.
Descrição em texto desta imagem
Captura de ecrã da Web UI da KEBA, página 'Overview', com o logótipo KEBA na parte superior e a data/hora no canto superior esquerdo. Barra de menu com as entradas: Status (verde, selecionada, com lista pendente), Charging Sessions, RFID Cards, Charging Network, System (lista pendente), Configuration (lista pendente); a barra de menu está enquadrada a cinzento com um indicador preto '1'. Quatro ícones no canto superior direito estão assinalados com um indicador preto '2'. Tabela de vista geral com as colunas Type, Serial No, IP Address (ligações azuis), MAC Address, State e um botão 'Actions' por linha; caixa de pesquisa por cima. Linhas: KeContact M20/P30 e três dispositivos KeContact P20/P30, todos com o estado 'Idle'; os endereços IP estão no intervalo 192.168.42.x (últimos números: 42, 129, 122, 144); os números de série e os endereços MAC são pequenos e parcialmente legíveis. A paginação mostra Previous, 1, Next. Secção 'Network Connection': tabela com IP Address 192.168.42.1 e State: LAN: ONLINE (verde); WAN: OFFLINE (vermelho); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (cinzento). Secção 'Backend': URL, State: Not Reachable (vermelho), Last Heartbeat: N/A.
Se precisar de um endereço IP fixo:
- Selecione IP configuration mode: Static.
- Introduza os parâmetros: endereço IP (exemplo
192.168.1.50), máscara de sub-rede (exemplo255.255.255.0) e gateway predefinido (se necessário). - Guarde as definições.
- Reinicie o carregador.
- Abra a Web UI com o novo endereço IP.
4.3 Ativar o Modbus TCP
- Na Web UI, aceda a Communication settings.
- Ative a interface de comunicação TCP/IP necessária: Modbus TCP (se o controlador comunicar via Modbus).
- Desative as interfaces de comunicação que não estiverem a ser utilizadas.
- Guarde as definições.
- Reinicie o carregador.
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o carregador ao Reduxi
Siga estes passos para adicionar um novo carregador ou para editar um já existente.
6.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 5) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã do menu esquerdo do Reduxi Configurator por baixo do logótipo reduxi Configurator. Entradas do menu: Devices (expandida, com um sinal de menos) que contém o botão '+ Add device' (com contorno); Strategies (sinal de mais); Utility Rate Plan; Settings (sinal de mais). O lado direito está em branco.
No primeiro passo (definições básicas), selecione os parâmetros básicos do dispositivo:
- Device type: escolha o tipo de dispositivo
- Type: escolha o tipo
- Name: um nome à sua escolha
Descrição em texto desta imagem
Captura de ecrã do passo 1 'Basic settings' do assistente do Reduxi Configurator (o passo 2 'Communication channel' está a cinzento). Formulário com todos os campos vazios: Device type *: lista pendente vazia; Type *: lista pendente vazia (a cinzento); Name *: vazio. Botões: Back, Next.
Clique em Next.
6.2 Definições de comunicação
Preencha os parâmetros de comunicação do carregador:
| Parâmetro | Valor |
|---|---|
| Ligação | TCP/IP |
| IP | O endereço IP do carregador (ver Ponto 4) |
| Porta |
502 (valor predefinido de Modbus TCP do KEBA KeContact P30) |
| Endereço Modbus | O endereço Modbus (unit ID) definido no carregador. Consulte a documentação da KEBA no Ponto 1. |
6.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê o KEBA KeContact P30 uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
7 Verificar as leituras
7.1 Last measurements
Depois de estabelecida a comunicação, abra o carregador em Devices no Reduxi Configurator e verifique os valores como teste adicional.
7.2 Ativar o controlo pelo Reduxi
Para controlar o carregador com estratégias Reduxi, defina o control type do dispositivo como AUTO. Só assim os comandos da estratégia afetam o carregador.
Para definir uma estratégia, siga Estratégias para o Reduxi Controller.
✓ Resumo
Preparação (Pontos 1–2): Obtenha os documentos da KEBA. Instale e ligue o carregador. Prepare o cabo Ethernet, o Reduxi Controller e um portátil ou tablet.
Carregador KEBA (Pontos 3–4): Ligue o carregador à rede. Encontre o respetivo endereço IP, defina um IP estático, se necessário, e ative o Modbus TCP na Web UI. Reinicie o carregador.
Adicionar ao Reduxi (Pontos 5–6): Inicie sessão na interface web do Reduxi. Adicione o dispositivo e defina os parâmetros de comunicação. Execute Test communication e, a seguir, clique em Done.
Entrar em funcionamento (Ponto 7): Verifique as últimas medições. Defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| A Web UI não está acessível | Verifique se o interruptor DIP do DHCP está em ON e se o cabo Ethernet está ligado. Verifique se os LED de ligação estão ativos. Encontre o endereço IP na lista de concessões DHCP do router (ver Ponto 4). |
| Não é possível iniciar sessão na Web UI | Utilize a palavra-passe de administrador da etiqueta no interior do carregador, da folha de colocação em funcionamento ou da documentação de entrega da KEBA. |
| O teste de comunicação falha | Verifique se o Modbus TCP está ativado em Communication settings na Web UI e se o carregador foi reiniciado após guardar. Verifique o endereço IP e a porta no Ponto 6. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
