Conectar e configurar carregador KEBA KeContact P30 com controlador Reduxi via Modbus TCP IP (LAN)

Atualizado



1. Pré-requisitos

  • KEBA KeContact P30 está mecanica e eletricamente instalado
  • Carregador está ligado
  • Cabo Ethernet está disponível
  • Laptop ou controlador com interface Ethernet está disponível
  • Usuário tem permissão para acessar a configuração do carregador

Documentação adicional:
Manual de Instalação e Configuração — KEBA KeContact P30 x-series :: Documentos FENECON
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Conexão Física Ethernet

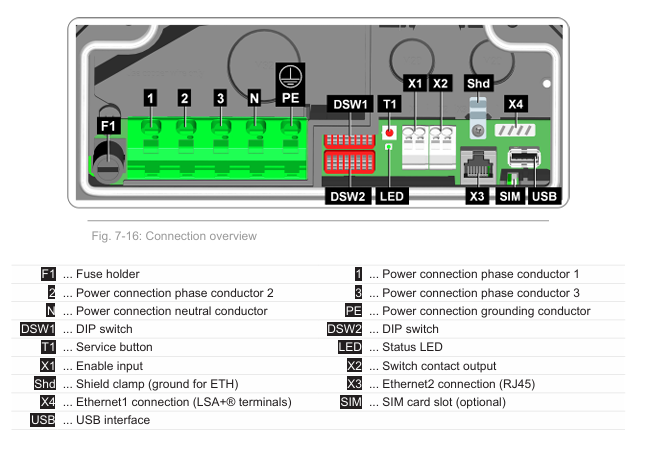

  1. Localize a porta Ethernet (RJ‑45) dentro do carregador.
  2. Conecte um cabo Ethernet:
    • a um switch de rede, ou
    • diretamente ao controlador, ou
    • diretamente a um laptop de serviço.
  3. Certifique-se de que os LEDs de link estejam ativos após a energização.


3. Acessando a Configuração do Carregador

3.1 Método de acesso à rede

O KEBA P30 não possui um display. Toda a configuração é feita através da interface web integrada (Web UI).

Para acessar a Web UI, o endereço IP do carregador deve ser conhecido.

3.2 Acesso IP inicial (DHCP)

  1. Defina o DIP switch para DHCP como LIGADO (padrão de fábrica).
  2. Ligue o carregador.
  3. O carregador solicita um endereço IP do servidor DHCP da rede.
  4. Identifique o endereço IP atribuído usando um dos seguintes métodos:
    • Lista de concessão DHCP do roteador
    • Ferramenta de scan de rede
    • Ferramenta de serviço KEBA (se disponível)

3.3 Login na interface web

  1. Abra um navegador web.

  2. Insira o endereço IP do carregador:

    http://<endereço-ip-do-carregador>
  3. Faça login com as credenciais de administrador.

Nota:

Para carregadores KEBA KeContact P30, a senha de administrador (ou de serviço) é fornecida pela KEBA e geralmente é encontrada em um dos seguintes locais:

  • Na etiqueta do dispositivo dentro do carregador
  • Na folha de comissionamento entregue com o carregador
  • Na documentação de entrega da KEBA

4. Configuração IP Ethernet

4.1 Abrir definições de rede

  1. Na Web UI, navegue para: Rede → Ethernet
  2. A configuração IP atual é exibida.

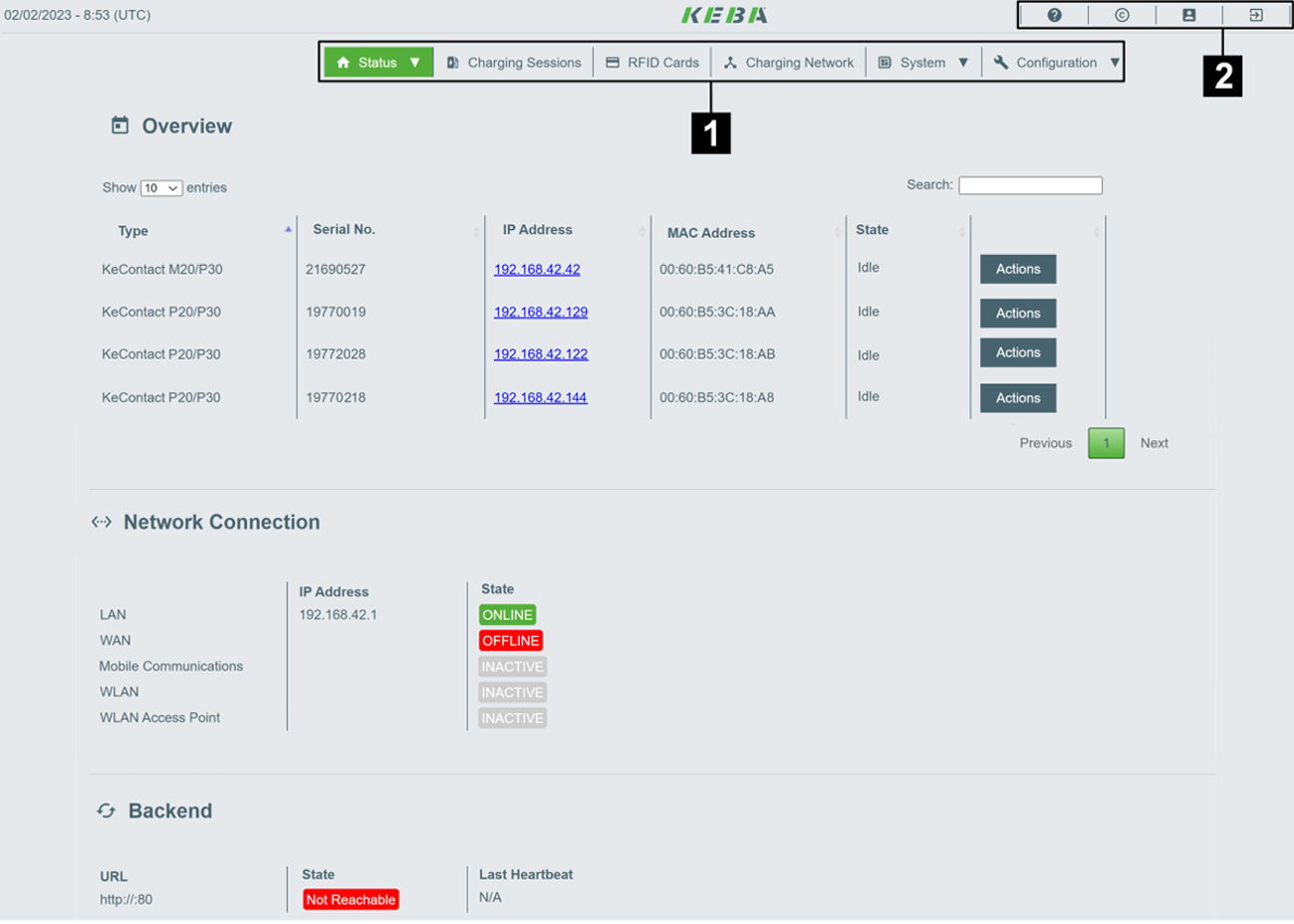

Exemplo de WebUI:

4.2 Configuração de IP estático

Se um endereço IP fixo for necessário:

  1. Selecione Modo de configuração de IP: Estático
  2. Insira os seguintes parâmetros:
    • Endereço IP
      Exemplo: 192.168.1.50
    • Máscara de sub-rede
      Exemplo: 255.255.255.0
    • Gateway padrão (se necessário)
  3. Salvar configurações.
  4. Reiniciar o carregador.
  5. Acessar a Web UI usando o novo endereço IP.

5. Habilitando a Comunicação TCP/IP

5.1 Definições de comunicação

  1. Na Web UI, navegue para: Configurações de comunicação
  2. Habilite a interface de comunicação TCP/IP necessária:
    • Modbus TCP (se o controlador se comunicar via Modbus)
  3. Desabilite interfaces de comunicação não utilizadas.
  4. Salvar configurações.
  5. Reiniciar o carregador.

6. Adicionando novo dispositivo ao controlador Reduxi

Para adicionar um novo dispositivo ou editar um existente, siga os passos abaixo.

6.1 Login/Adicionar um novo dispositivo

  1. Faça login no aplicativo Reduxi Configurator e pressione o botão “Adicionar dispositivo”.
  2. Selecione o dispositivo que deseja adicionar em Configurações básicas.

6.2 Parâmetros básicos do dispositivo

Na primeira etapa, configure os parâmetros básicos do dispositivo:

  • Tipo de dispositivo: Escolher tipo de dispositivo
  • Tipo: Escolher tipo
  • Nome: Inserir o nome desejado do dispositivo

6.3 Definições de comunicação

Preencha os parâmetros de comunicação para o novo dispositivo que você está adicionando ao Reduxi, em seguida, pressione Testar comunicação. Se você receber uma resposta, pressione Salvar.
