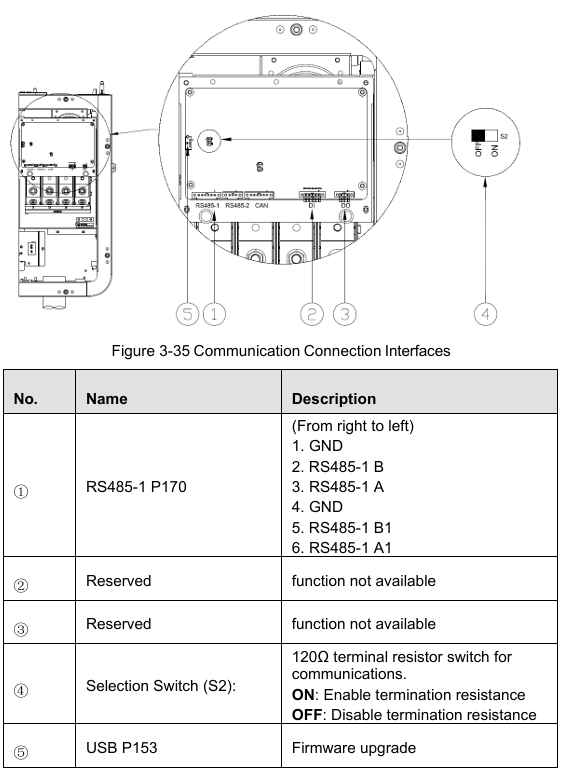

1. Conexão Física
- RS485 A (D+)
- RS485 B (D−)
- GND opcional
Conecte da seguinte forma:
- RS485 A no inversor → RS485 A no controlador Reduxi
- RS485 B no inversor → RS485 B no controlador Reduxi
- O GND pode ser conectado se um cabo blindado for usado
2. Conexão de Múltiplos Inversores

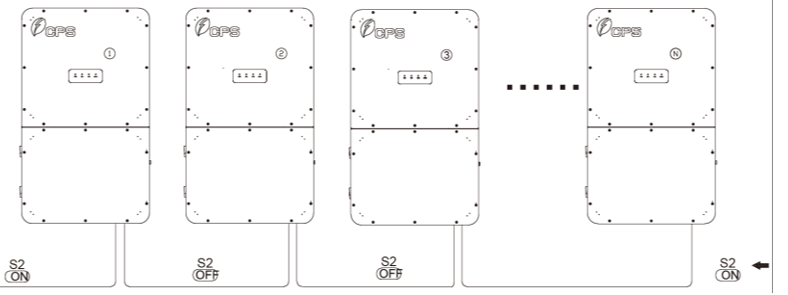

Ao conectar vários inversores, use uma topologia linear (em cadeia):
Não use uma conexão em estrela.
No primeiro e no último dispositivo da sequência, o interruptor deve estar ativado, como mostrado na imagem.
3. Configurações do Inversor (várias opções)
3.1 Inversores com visor (com display LCD)
Para definir o endereço RS485 diretamente no inversor:
Procedimento:
- Use o visor do inversor e navegue para:
Configurações → Comunicação → RS485 - Localize o parâmetro Endereço (ID Modbus)
- Defina o valor necessário (por exemplo, 1, 2, 3, ... dependendo do sistema)
- Confirme e salve as configurações no inversor
Não são necessárias ferramentas ou software adicionais. Toda a configuração é feita localmente através da tela do inversor.
3.2 Inversores sem visor (sem display LCD)
Para inversores sem visor, o endereço RS485 deve ser definido usando um PC.
Conexão RS485 para USB
Necessário:
- Laptop
- Adaptador RS485 para USB
- Software de configuração/serviço CHINT
Procedimento:
- Conecte o adaptador RS485 USB ao inversor:
- Adaptador A → RS485 A do inversor
- Adaptador B → RS485 B do inversor
- Conecte o adaptador ao PC via USB
- Abra o software de configuração CHINT no PC
- Selecione a porta COM correta (por exemplo, COM3) e defina os parâmetros de comunicação:
- BaudRate: 9600
- DataBits: 8
- Paridade: Nenhuma
- StopBit: 1
- Estabeleça a conexão com o inversor (Conectar / Ler)
- Localize o parâmetro Endereço (ID Modbus)
- Defina o endereço desejado e escreva/salve as configurações no inversor
Se a conexão direta via RS485 não for suportada pelo firmware do inversor, o endereço deve ser definido usando um gateway compatível ou uma interface de serviço.

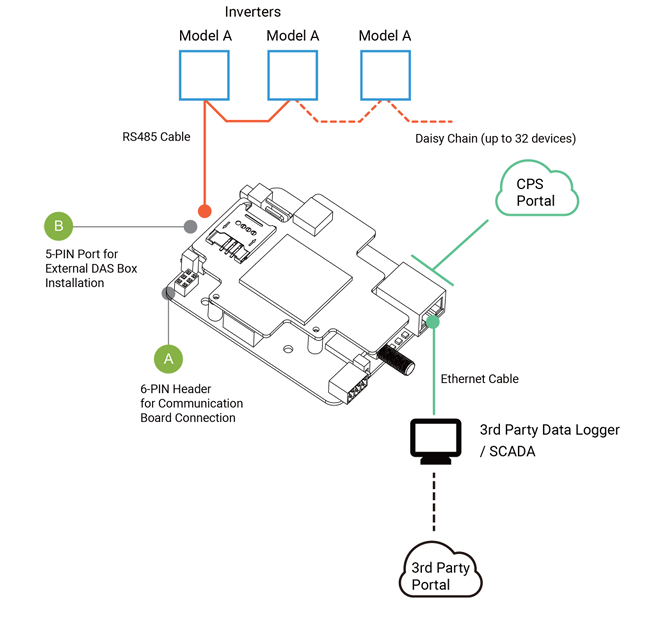

4. Opcional: Módulo Gateway FlexOM
Como um complemento opcional, um módulo chamado FlexOM Gateway pode ser instalado.
Este módulo permite:
- Acesso remoto ao inversor
- Comunicação via TCP/IP (Ethernet) (Porta: 502)
- Configuração e monitoramento mais fáceis através de uma interface web
Com o FlexOM Gateway, o inversor pode ser acessado pela rede, eliminando a necessidade de configuração RS485 direta via PC na maioria dos casos.
O FlexOM Gateway requer uma conexão com a Internet usando Ethernet. Quaisquer portas de firewall LAN devem ser abertas em ambas as direções (para comunicação de entrada e saída) antes de comissionar o gateway, especificamente TCP 1884 com IP de destino 47.254.52.209 (mqtt.chintpowersystems.com).
Documentação oficial para o Módulo FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Adicionando um novo dispositivo (Inversor CHINT String)
Para adicionar um novo dispositivo (Huawei SUN2000) ou editar um existente, os seguintes pontos são apresentados.
5.1 Adicionar novo dispositivo
Faça login no aplicativo Reduxi configurator e pressione o botão "Adicionar dispositivo".
5.2 Selecionar o dispositivo que você gostaria de adicionar (Configurações básicas)
Na primeira etapa, selecione os parâmetros básicos do dispositivo que você deseja adicionar:
- Tipo de dispositivo: Planta solar,
- Dica: Huawei SUN2000,
- Nome: Especifique o nome do dispositivo.
5.3 Canal de comunicação
Preencha os parâmetros para a comunicação com o SmartLogger, que são:
- Conexão: TCP/IP,
- IP: preencha o IP do SmartLogger,
- Porta: sempre 502,
- ID da unidade Modbus: preencha o endereço Lógico para a configuração Modbus do SmartLogger.
5.4 Teste de comunicação
Nas configurações do canal de comunicação, o botão "Testar comunicação" é utilizado para realizar o teste.
O teste de comunicação pode retornar duas respostas:
1. A comunicação está funcionando corretamente, a imagem abaixo:
2. A comunicação não está funcionando corretamente, a imagem abaixo:
5.5 Configurações avançadas
As configurações avançadas são arbitrárias e dependem das necessidades específicas do local onde o Controlador Reduxi está instalado. Após finalizar todas as configurações avançadas, pressione o botão "Concluído" no canto inferior direito.
5.6 Últimas medições
Após estabelecer com sucesso a comunicação com o dispositivo, os valores medidos obtidos do dispositivo podem ser verificados como um teste adicional. Clique na seção "Dispositivo" na página inicial do configurador Reduxi e escolha o inversor Huawei SUN2000 recém-adicionado na estrutura de árvore.
Se quisermos que o dispositivo seja gerenciado por uma estratégia, o modo de gerenciamento deve ser definido como "Automático", mas se mudarmos para o modo manual, podemos testar a operação de diferentes estados.
Após adicionar o dispositivo com sucesso e verificar os valores, o dispositivo pode ser inspecionado e controlado através do aplicativo Reduxi.
