Visão geral

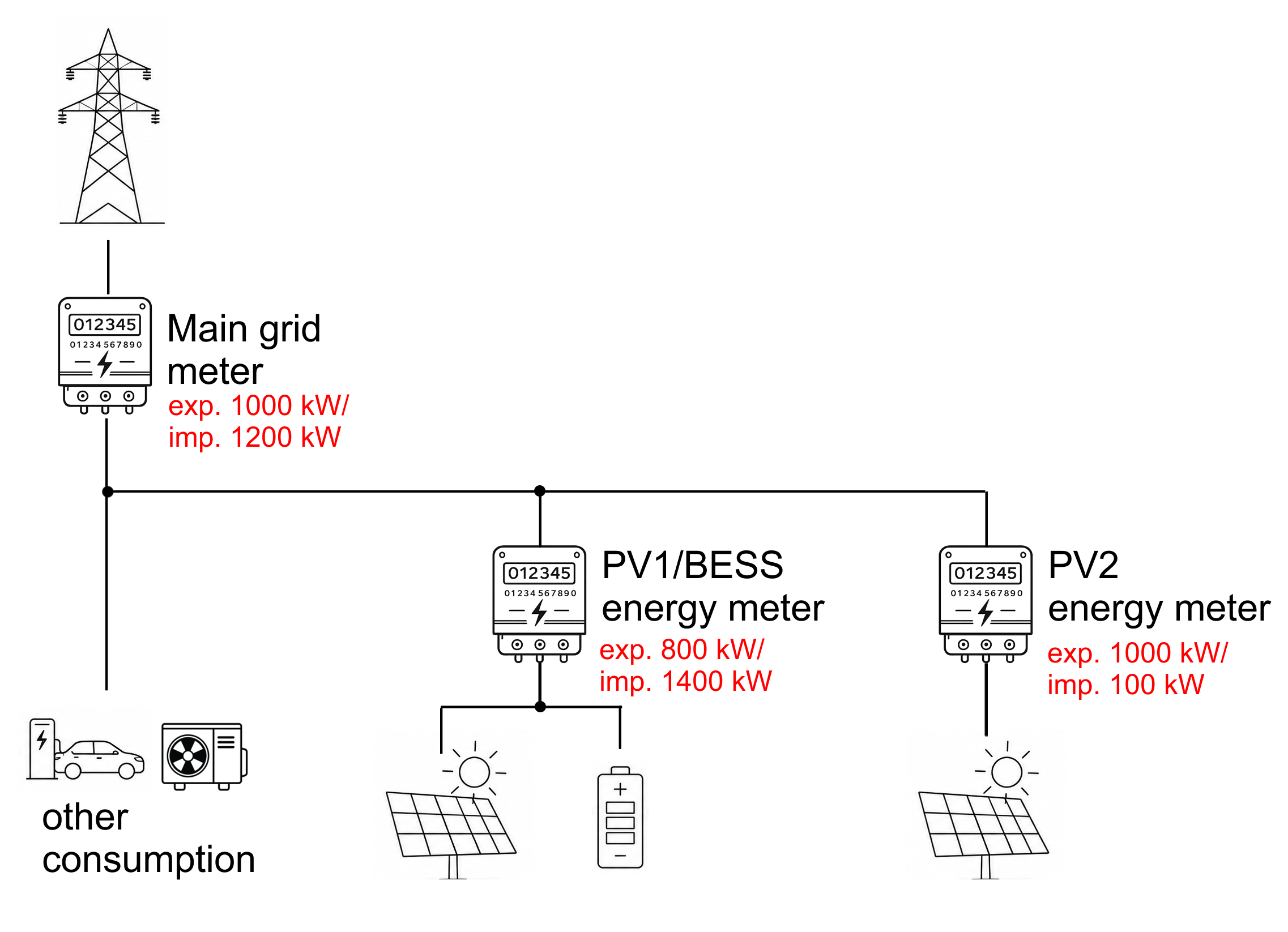

A regulação multinível alarga a lógica de limitação de potência do controlador de um único ponto de medição a todos os níveis relevantes da hierarquia elétrica de uma instalação: a ligação principal à rede e cada ligação elétrica subordinada ou contador de energia abaixo dela. Um nível subordinado é, normalmente, um contador de energia com um subramo de energia, mas o mesmo mecanismo aplica-se, de forma mais geral, a qualquer ligação elétrica ou transformador de energia da hierarquia. Cada nível é medido pelo seu próprio contador e configurado como a sua própria estratégia, com os seus próprios limites de importação/exportação e comportamento de otimização local (por exemplo, peak shaving).

A regulação é hierárquica: um nível subordinado nunca pode fazer com que a potência combinada num nível superior exceda o limite configurado desse nível, mesmo que cada nível aplique também o seu próprio limite local. Isto é necessário porque as instalações são normalmente construídas com uma ligação principal que alimenta duas ou mais ligações subordinadas mais pequenas, cada uma com uma potência nominal inferior, próxima ou até superior à da própria ligação principal. Se cada nível subordinado pudesse utilizar a sua potência nominal total ao mesmo tempo, a potência combinada poderia exceder aquilo para que o ponto de ligação principal está realmente dimensionado.

Pré-requisitos

• Uma instalação com mais do que um nível elétrico a regular — uma ligação principal à rede mais, pelo menos, uma ligação elétrica subordinada ou contador de energia (normalmente um ramo de transformador). As instalações com um único nível não precisam de regulação multinível.
• Um contador dedicado e legível de forma independente em cada nível que exija o seu próprio limite (ligação principal e cada ligação subordinada).
• Cada nível configurado como a sua própria estratégia na plataforma do controlador.
• Pode haver mais de dois níveis de estratégias. Também pode ser uma combinação de estratégias normais de um único nível com estratégias multinível. O utilizador pode definir a estrutura com total flexibilidade.
• Se o modo de otimização AI energy manager for utilizado na instalação, tem de ser atribuído à estratégia do nível mais elevado (principal)

Como funciona

1. Cada nível é a sua própria estratégia. Uma estratégia tem normalmente o nome do ativo físico que representa, por exemplo um contador de energia principal da rede ou um contador de energia subordinado ("PV"). Cada estratégia mede de forma independente o seu próprio nível e pode executar o seu próprio modo de otimização (por exemplo, peak shaving ou autoconsumo).
2. Os limites são aplicados de cima para baixo. Cada nível tem os seus próprios limites mín./máx. de potência ativa de importação e de exportação. Se a potência combinada num nível superior atingir o limite configurado, o controlador restringe ainda mais os níveis subordinados abaixo dele — mesmo que esses níveis subordinados ainda não tenham atingido os seus próprios limites configurados individualmente.
3. A capacidade não utilizada é redistribuída dinamicamente. Se um ramo estiver a consumir ou a exportar menos do que a sua parte atribuída, a margem resultante sob o limite do nível superior fica disponível para os outros ramos do mesmo nível superior, em vez de ser reservada estaticamente por ramo.
4. A estrutura é definida por uma estratégia principal que faz referência a uma estratégia subordinada. Uma estratégia subordinada é adicionada à lista de “regulated devices” da estratégia principal, da mesma forma que qualquer outro dispositivo controlável individual. Desta forma, a estratégia principal fica instruída a controlar essa estratégia subordinada específica.
5. O modo de otimização AI energy manager tem de estar no nível mais elevado. Se for implementada a estratégia de IA, esta tem de estar no nível mais elevado, porque precisa de visibilidade sobre os dados comunicados por cada estratégia subordinada para poder distribuir a potência por toda a instalação; o modo de otimização AI energy manager é sempre colocado na estratégia do nível mais elevado, nunca numa estratégia subordinada. Os níveis subordinados são normalmente utilizados para peak shaving ou autoconsumo.

Configuração

1. Primeiro, crie uma estratégia subordinada separada para cada ramo subordinado, com os seus próprios limites mín./máx. de importação e de exportação.

2. Para cada uma destas estratégias, abra Included items e atribua três grupos: o contador utilizado para medir esse nível (Measurement devices and strategies), os dispositivos que essa estratégia deve controlar (Regulated devices and strategies) e — opcionalmente — outras estratégias subordinadas disponíveis para controlar (Regulated devices and strategies).

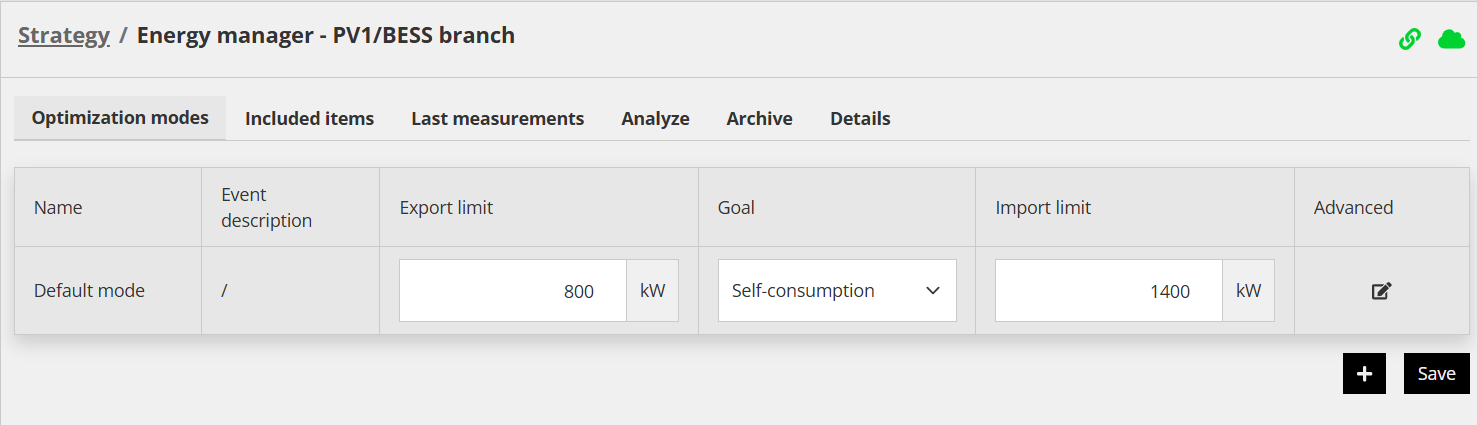

3. Defina o modo de otimização (por exemplo, autoconsumo)

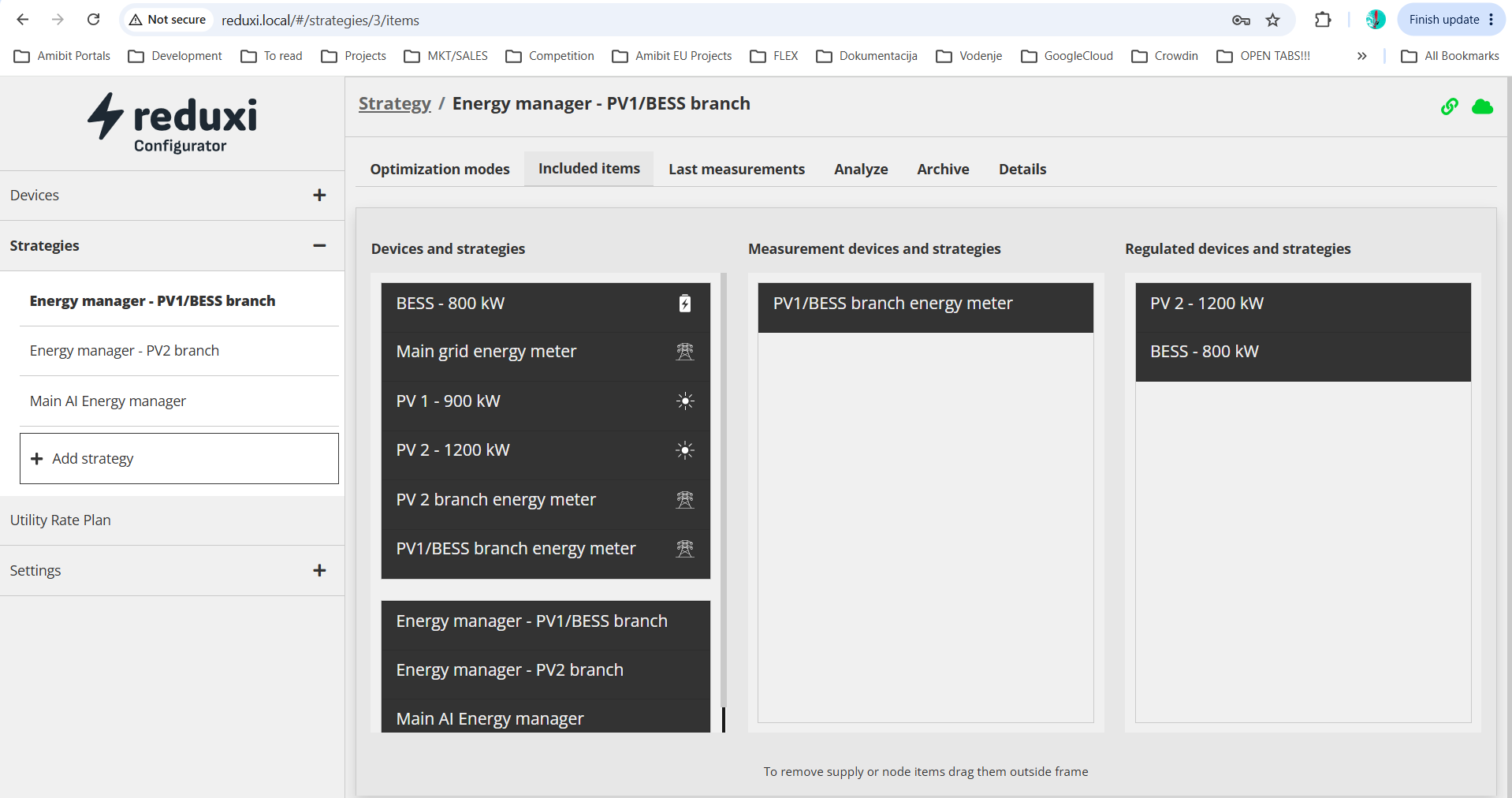

Exemplo de uma configuração típica de uma estratégia subordinada

4. Depois de definir todas as estratégias subordinadas, crie uma estratégia para o nível principal (o mais elevado) e configure as respetivas definições de Grid: potência ativa de importação mín./máx. e potência ativa de exportação mín./máx.

5. Como passo mais importante, para esta estratégia principal, abra Included items e atribua três grupos: o contador utilizado para medir esse nível (Measurement devices and strategies) – normalmente o contador da rede, os dispositivos que essa estratégia deve controlar (Regulated devices and strategies) e — o mais importante — adicione as outras estratégias subordinadas que a estratégia principal também tem de controlar (Regulated devices and strategies).

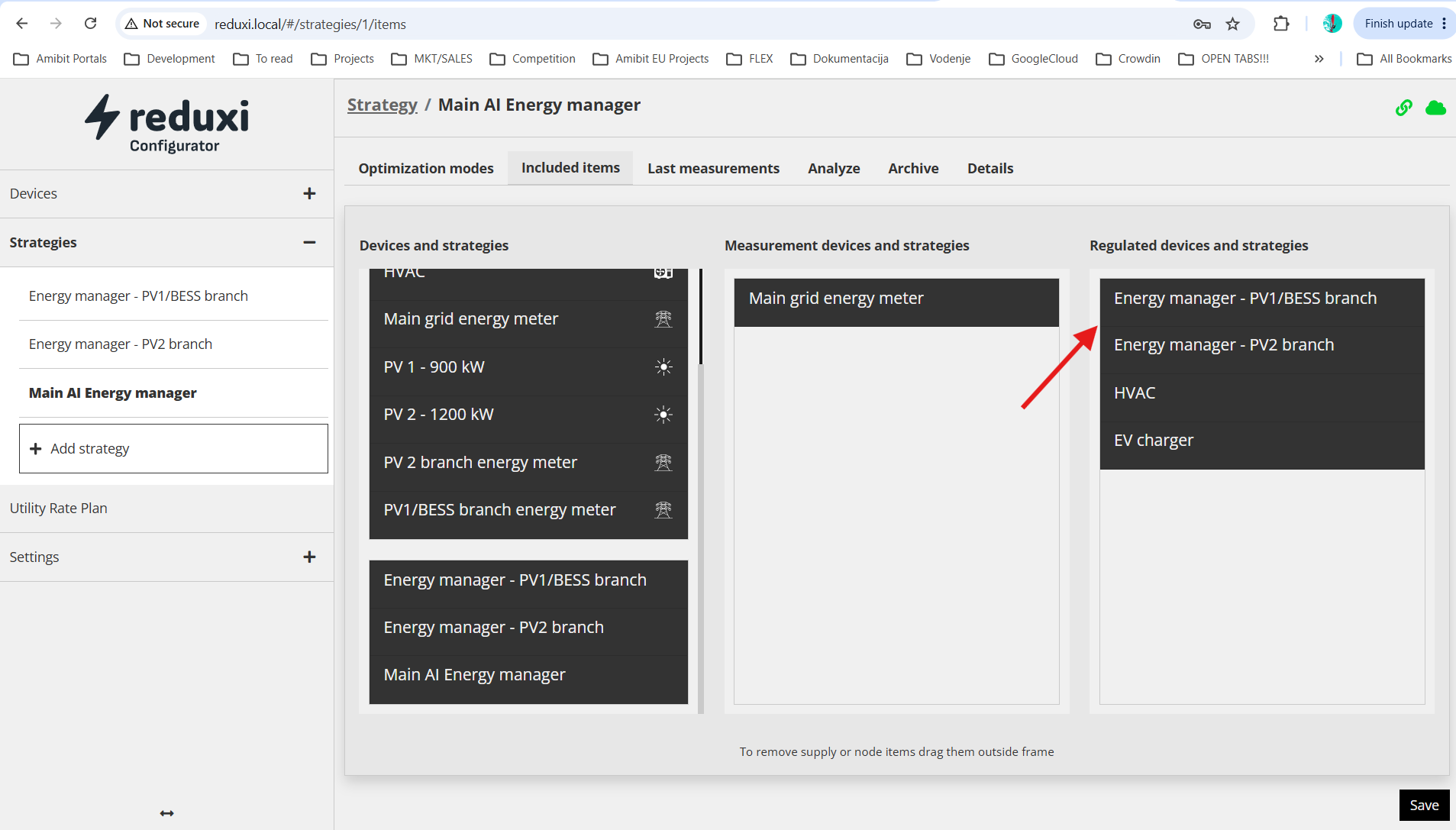

Ecrã de configuração de Included items da estratégia principal, que mostra os dispositivos regulados, incluindo duas estratégias de nível subordinado.

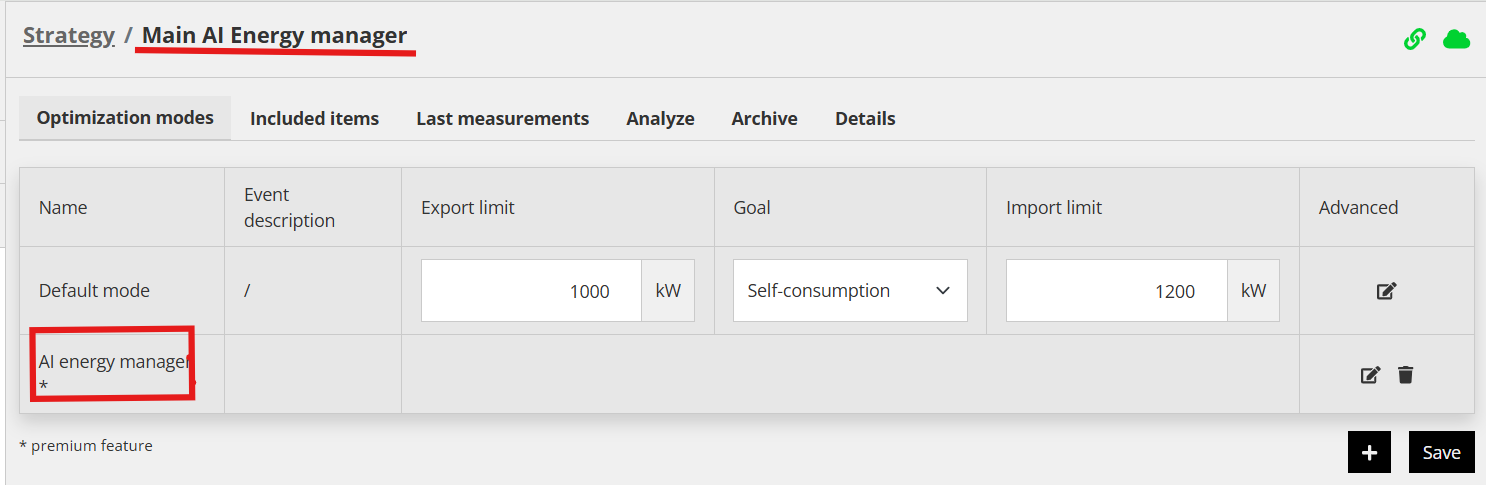

6. Se a instalação utilizar o modo de otimização AI energy manager, adicione-o apenas à estratégia do nível mais elevado, e não a qualquer estratégia subordinada.

7. Os dispositivos individuais, como uma bateria, têm também os seus próprios campos de potência ativa mín./máx. ao nível do dispositivo. Estes exprimem a potência nominal do próprio dispositivo e são independentes dos limites de importação/exportação ao nível da estratégia.

Limitações e notas importantes

• A regulação multinível só faz sentido em instalações com mais do que um nível medido. Acrescenta trabalho de configuração (uma estratégia separada, atribuição de contador e valores-limite por nível) de que uma instalação com um único nível não precisa.
• Os limites mín./máx. de importação/exportação de uma estratégia subordinada são aplicados em conjunto com — e não em vez de — o limite da estratégia principal. Em cada momento, o mais restritivo dos dois é, na prática, o que rege o ramo subordinado.

Resolução de problemas

Perguntas frequentes

Onde deve ser colocado o modo de otimização AI energy manager numa instalação multinível?

Sempre na estratégia do nível mais elevado. Precisa dos dados de todas as estratégias subordinadas para distribuir corretamente a potência por toda a instalação, o que só recebe quando está colocado no topo da hierarquia.

Um ramo pode utilizar mais do que a sua "parte" do limite do nível superior?

Sim. A distribuição entre ramos é dinâmica: se um ramo estiver a utilizar menos do que a sua parte, os outros ramos sob o mesmo nível superior podem utilizar a capacidade libertada, desde que o limite global do nível superior não seja excedido.

Um único local pode oferecer a um agregador mais do que uma unidade de flexibilidade (Flex)?

Sim — atribuindo dispositivos separados a estratégias separadas, cada uma com o seu próprio contador certificado, um local pode registar duas ou três unidades Flex independentes em vez de uma para toda a instalação.
