Conector Modbus slave

Atualizado
⚡ Reduxi Controller · Estratégias

Conector Modbus slave

📄 Transferir em PDF

Este artigo descreve o Modbus Slave Connector, que permite a um sistema externo definir e ajustar o modo de funcionamento (autoconsumo, peak shaving, etc.) e os limites de importação e exportação da rede utilizados por uma estratégia de gestão de energia. O Reduxi executa a estratégia dentro dos limites especificados e controla continuamente os dispositivos ligados para os respeitar. Os limites podem ser atualizados em tempo real, o que permite ao sistema externo influenciar dinamicamente o consumo de energia, a produção e a interação com a rede.

Para utilizar esta funcionalidade, o Modbus Slave Connector tem primeiro de ser ativado no Reduxi.

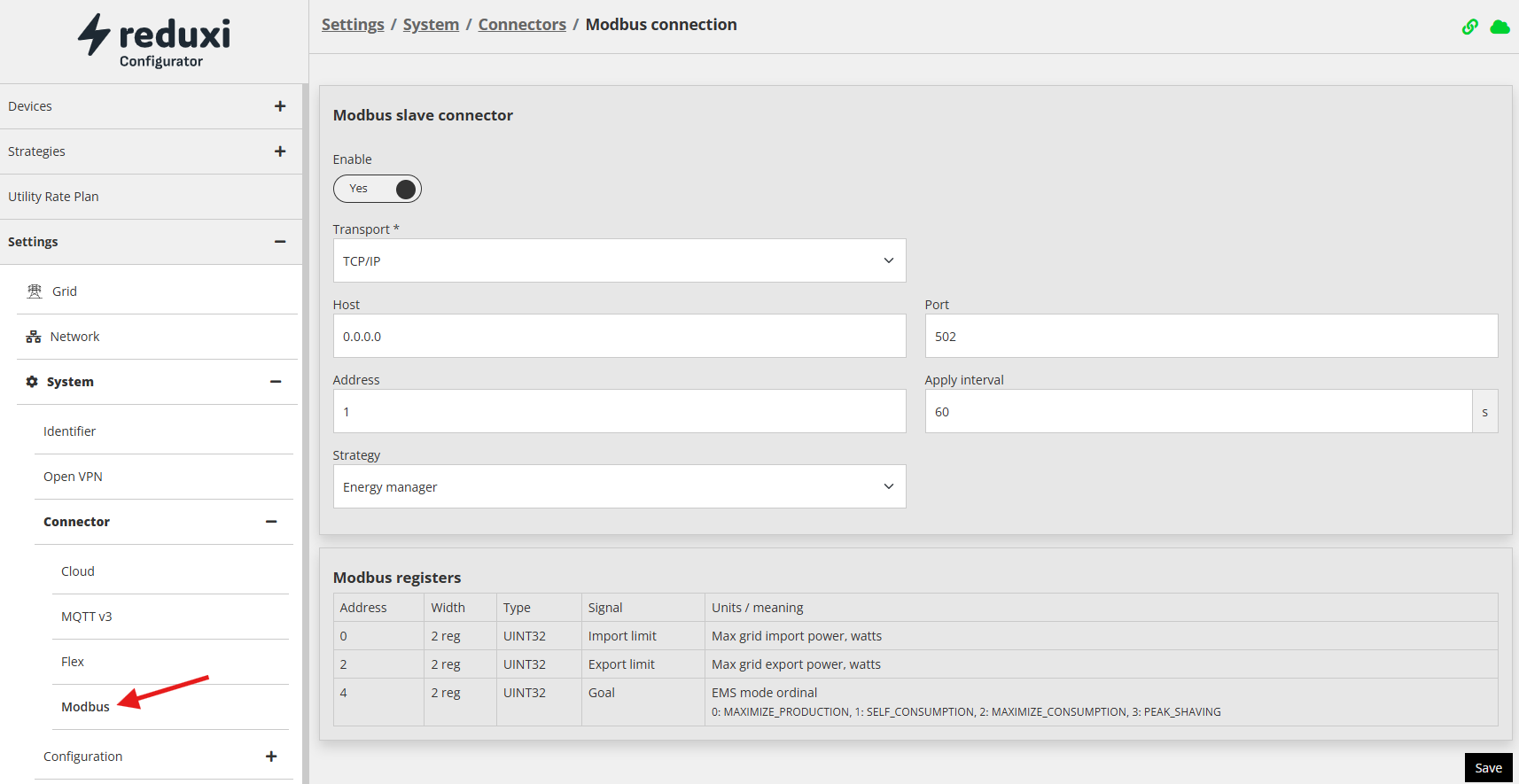

Reduxi Configurator Modbus slave connector: ativado, TCP/IP, porta 502, endereço 1, Energy manager
Descrição em texto desta imagem

Captura de ecrã do Reduxi Configurator, página Settings / System / Connectors / Modbus connection. Menu à esquerda: Devices (+), Strategies (+), Utility Rate Plan, Settings (aberto): Grid, Network, System (aberto): Identifier, Open VPN, Connector (aberto): Cloud, MQTT v3, Flex, Modbus (a negrito, assinalado por uma seta vermelha); abaixo, Configuration (+). Painel principal "Modbus slave connector": Enable: Yes (interruptor ligado); Transport *: TCP/IP; Host: 0.0.0.0; Port: 502; Address: 1; Apply interval: 60 s; Strategy: Energy manager. Painel "Modbus registers", tabela com as colunas Address, Width, Type, Signal, Units / meaning: 0, 2 reg, UINT32, Import limit, Max grid import power, watts; 2, 2 reg, UINT32, Export limit, Max grid export power, watts; 4, 2 reg, UINT32, Goal, EMS mode ordinal (0: MAXIMIZE_PRODUCTION, 1: SELF_CONSUMPTION, 2: MAXIMIZE_CONSUMPTION, 3: PEAK_SHAVING). Botão preto Save no canto inferior direito. Ícones verdes de ligação e de nuvem no canto superior direito.

O modo de funcionamento e os limites da rede são configurados através dos registos Modbus, conforme indicado na tabela em baixo.

Parâmetros

  • Transport: Selecione o tipo de comunicação Modbus, TCP/IP ou RTU.
  • Host: Introduza o endereço IP do mestre Modbus. Utilize 0.0.0.0 para permitir ligações sem restrição de endereço IP.
  • Apply interval: Define com que frequência o Reduxi lê os valores dos registos e os aplica à estratégia selecionada.
  • Strategy: Selecione a estratégia Reduxi à qual o Modbus Slave Connector vai aplicar os limites e o modo de funcionamento recebidos.

Nota: o ajuste fornecido pelo conector Modbus slave é aplicado apenas à estratégia predefinida:

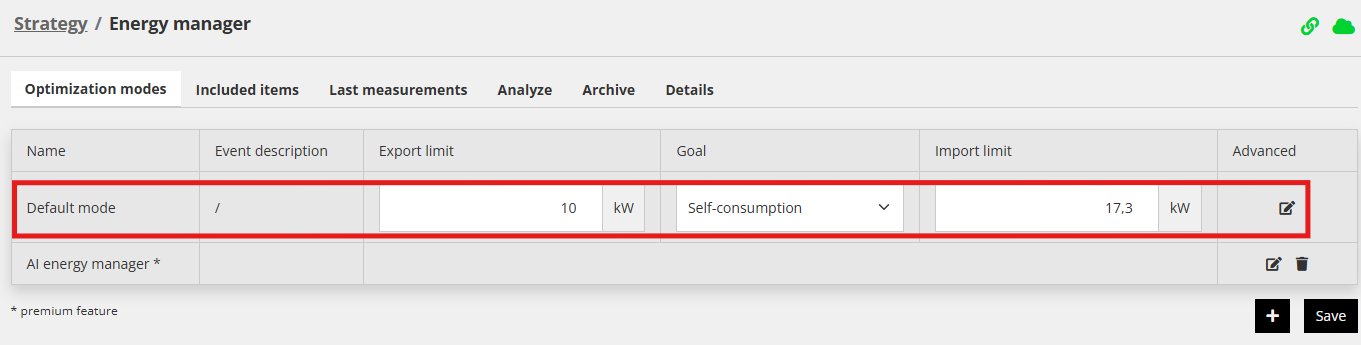

Reduxi Configurator Energy manager, modo predefinido: limite de exportação 10 kW, limite de importação 17,3 kW, Self-consumption
Descrição em texto desta imagem

Captura de ecrã da página Strategy / Energy manager do Reduxi Configurator, separador Optimization modes (outros separadores: Included items, Last measurements, Analyze, Archive, Details). Colunas da tabela: Name, Event description, Export limit, Goal, Import limit, Advanced. Linha 1 (realçada por uma caixa vermelha): Name: Default mode; Event description: /; Export limit: 10 kW; Goal: Self-consumption (lista pendente); Import limit: 17,3 kW; Advanced: ícone de edição. Linha 2: AI energy manager * com ícones de editar e eliminar (caixote do lixo). Nota de rodapé: * premium feature. Botões no canto inferior direito: mais (+) e Save. Ícones verdes de ligação e de nuvem no canto superior direito.
