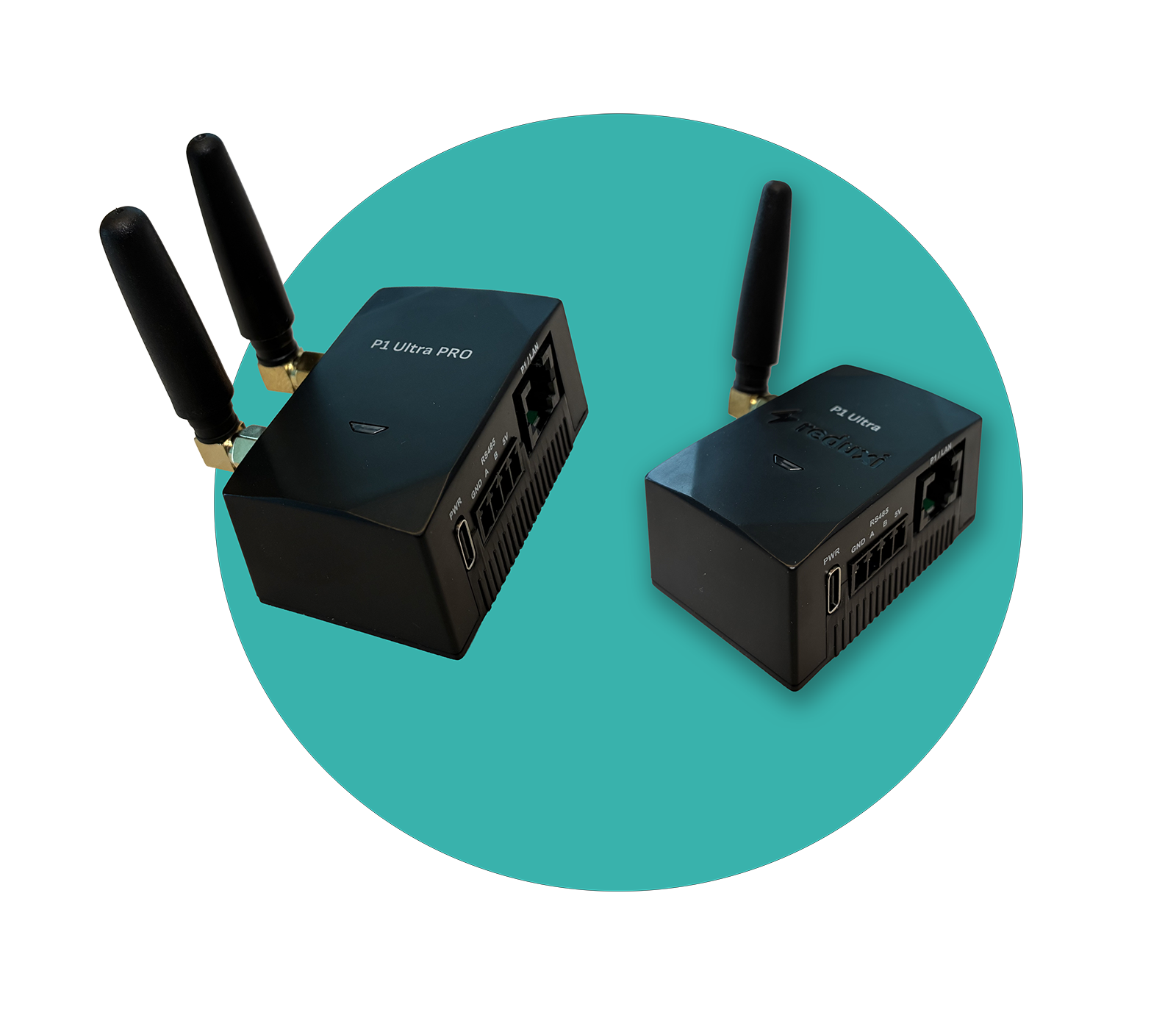

1 Sobre o P1 Ultra e o P1 Ultra Pro

1.1 Descrição do dispositivo

O dispositivo recolhe dados do contador inteligente e converte a comunicação do contador em comunicação TCP/IP. Reencaminha os dados para o Reduxi Controller.

O P1 Ultra Pro também suporta LTE através de um cartão SIM e de uma antena LTE externa. Para a configuração LTE, ver ⁠Ponto 4⁠.

A interface e o protocolo de comunicação suportados dependem do modelo do contador inteligente e do país.

1.2 Interfaces de contador e protocolos de comunicação suportados

Interfaces do contador:

• P1 / HAN / I1
• TTL (P1) através de RJ12
• M-Bus através de ligação de 2 fios, RJ12 ou RJ45
• RS485 através de ligação de 2 fios

Protocolos de comunicação:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Consulte a lista de modelos de contadores inteligentes suportados: Lista de dispositivos suportados.

2 Equipamento necessário

Precisa dos seguintes componentes:

• Reduxi P1 Ultra ou P1 Ultra Pro
• Fonte de alimentação para o dispositivo
• Cabo RJ12 (fornecido) ou um cabo com a mesma sequência de fios em ambas as extremidades (ligação 1:1)
• Contador inteligente com uma porta HAN/P1 ativada
• P1 Ultra Pro com LTE: cartão SIM ativo e antena LTE externa
• Reduxi Controller na mesma rede
• Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi

3 Ligar o dispositivo ao contador inteligente

3.1 Ligações do dispositivo

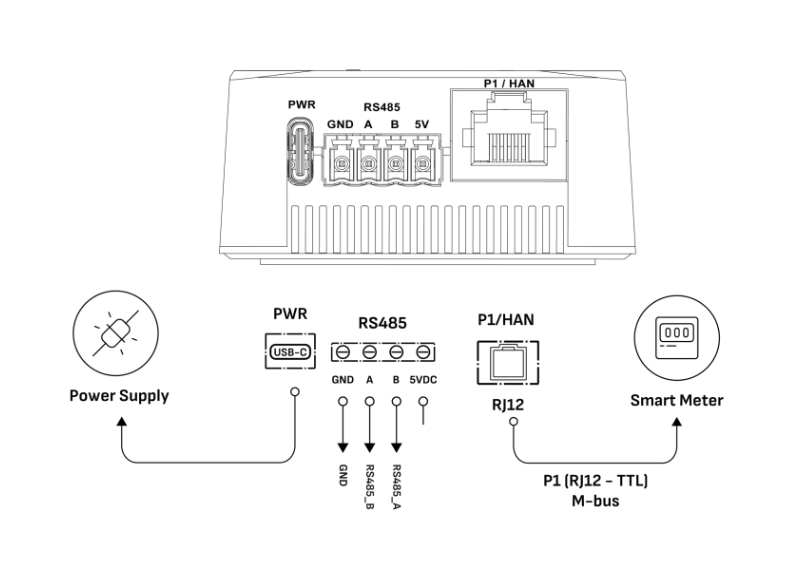

Ligações do P1 Ultra

Descrição em texto desta imagem

Diagrama das ligações do P1 Ultra. Em cima: desenho de contorno do dispositivo visto do lado dos conectores com as etiquetas PWR (porta USB-C), RS485 com os terminais GND, A, B, 5V e P1 / HAN (tomada RJ12). Por baixo, um diagrama de ligações. À esquerda: Power Supply (ícone de ficha de alimentação) ligada por uma linha com seta a PWR (USB-C). Ao centro: bloco de terminais RS485 com os terminais GND, A, B, 5VDC; setas de GND, A e B descem até às etiquetas GND, RS485_B e RS485_A (o 5VDC tem uma linha curta sem seta). À direita: P1/HAN, RJ12 ligado por uma linha com a etiqueta P1 (RJ12 - TTL) M-bus a um Smart Meter (ícone de contador).

3.2 P1 / HAN (RJ12)

Este conector de comunicação liga o dispositivo ao contador inteligente. Ligue-o à porta HAN/P1 ativada do contador inteligente com o cabo RJ12 fornecido.

Verifique que contadores inteligentes são suportados:

3.3 M-Bus

O P1 Ultra e o P1 Ultra Pro comunicam com contadores inteligentes compatíveis por M-Bus. Pode ligar o M-Bus com:

• uma ligação M-Bus de 2 fios: pino 3 – M-Bus +, pino 4 – M-Bus –
• um conector RJ12
• um conector RJ45

Ligue os dois fios M-Bus do contador inteligente aos pinos 3 e 4 do conector RJ12.

3.4 Ligar ao contador inteligente

4 Configurar o P1 Ultra

4.1 Ligar a uma rede Wi‑Fi

1

Alimentar o dispositivo

Ligue o dispositivo à fonte de alimentação.

2

Ligar à rede do dispositivo

No telemóvel ou no computador, procure a rede Wi‑Fi P1WIFI e ligue-se a ela.

3

Abrir a interface web

Abra um navegador web e aceda a http://p1wifi.local

4

Log in

Nome de utilizador: admin
Palavra-passe: impressa na etiqueta do dispositivo.

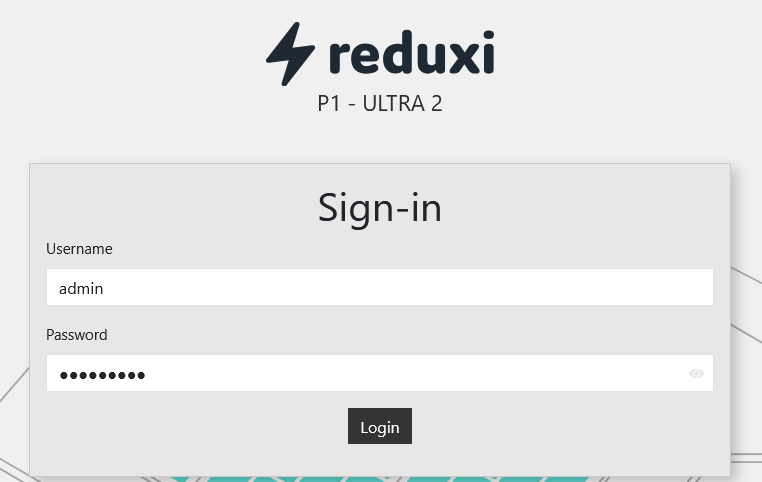

Página de início de sessão do P1 Ultra

Descrição em texto desta imagem

Captura de ecrã da página de início de sessão da interface web do P1 Ultra. Logótipo Reduxi (raio e a palavra reduxi) com o texto P1 - ULTRA 2 por baixo. Caixa cinzenta Sign-in com o título Sign-in. Username: admin. Password: campo preenchido, caracteres ocultos como pontos, com um ícone de olho à direita. Botão escuro Login.

5

Introduzir as credenciais de Wi‑Fi

Introduza as credenciais da sua rede Wi‑Fi local. Recomendamos atribuir um endereço IP estático ao dispositivo. Depois clique em Save, no canto inferior direito. O dispositivo liga-se à rede Wi‑Fi selecionada e utiliza o endereço IP configurado.

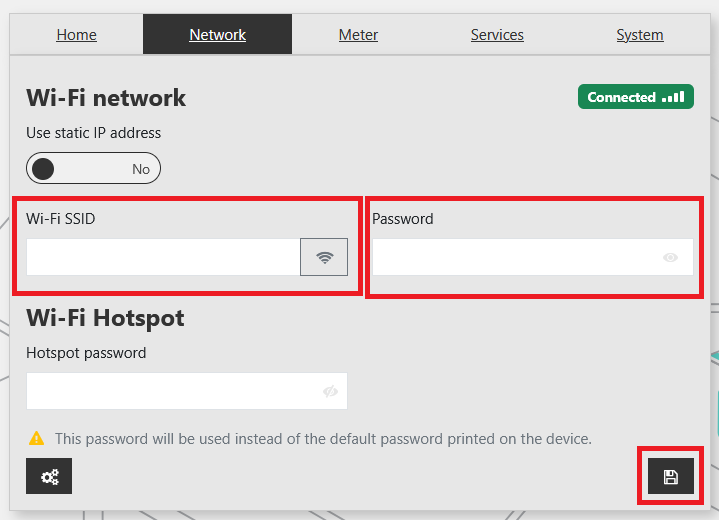

Separador Network: SSID e palavra-passe do Wi‑Fi

Descrição em texto desta imagem

Captura de ecrã da interface web do P1 Ultra, separador Network. Separadores no topo: Home, Network (selecionado, escuro), Meter, Services, System. Secção Wi-Fi network com um distintivo de estado verde Connected (barras de sinal). Use static IP address: interruptor com a etiqueta No (desativado). Wi-Fi SSID: campo de entrada, vazio, com um botão de pesquisa de Wi-Fi à direita, numa moldura vermelha. Password: campo de entrada, vazio, com um ícone de olho, numa moldura vermelha. Secção Wi-Fi Hotspot: Hotspot password: campo de entrada, vazio, com um ícone de olho. Texto de aviso: This password will be used instead of the default password printed on the device. Botões em baixo: botão escuro de roda dentada à esquerda; botão escuro de guardar (ícone de disco) à direita, numa moldura vermelha.

4.2 Definições do contador

No separador Meter, configure:

• Country
• Meter type
• Meter name

Se a encriptação estiver ativada no contador inteligente, introduza também os parâmetros de encriptação necessários.

Se o contador utilizar transformadores de corrente (CT), clique no ícone de definições adicionais em baixo. Aí configura as relações CT e VT.

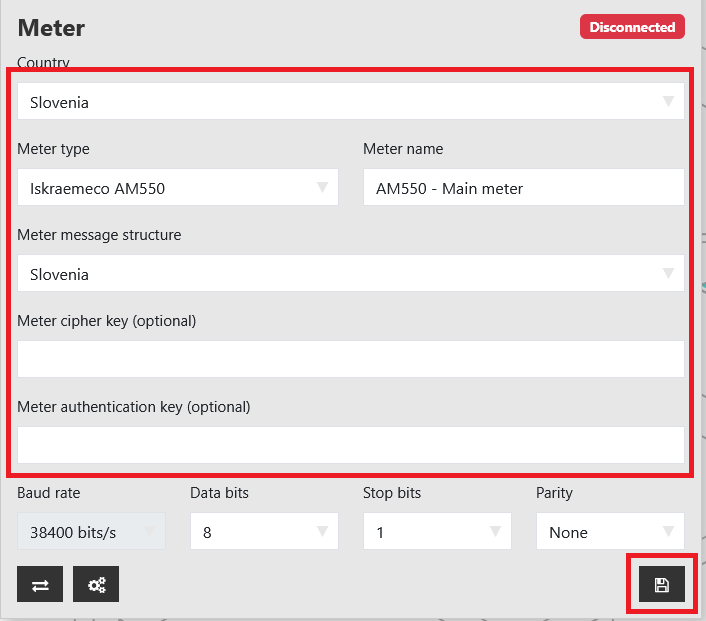

Separador Meter

Descrição em texto desta imagem

Captura de ecrã do separador Meter da interface web do P1 Ultra. Título Meter com um distintivo vermelho Disconnected no canto superior direito. Uma moldura vermelha rodeia os campos do formulário: Country: Slovenia (lista pendente); Meter type: Iskraemeco AM550 (lista pendente); Meter name: AM550 - Main meter; Meter message structure: Slovenia (lista pendente); Meter cipher key (optional): vazio; Meter authentication key (optional): vazio. Por baixo da moldura: Baud rate: 38400 bits/s (acinzentado); Data bits: 8; Stop bits: 1; Parity: None. Botões em baixo: um botão escuro com duas setas à esquerda, um botão escuro de roda dentada e um botão escuro de guardar (ícone de disco) à direita, assinalado com uma moldura vermelha.

4.3 Definições de serviços

Em Modbus, selecione uma das duas opções de comunicação.

Opção 1: Modbus TCP/IP

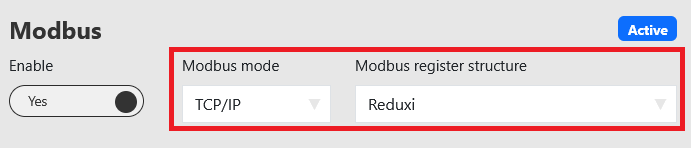

Modbus TCP/IP

Descrição em texto desta imagem

Captura de ecrã da secção Modbus das definições do P1 Ultra. Título Modbus com um distintivo azul Active no canto superior direito. Enable: interruptor com a etiqueta Yes (ativado). Uma moldura vermelha rodeia duas listas pendentes: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Opção 2: Modbus RTU (RS485)

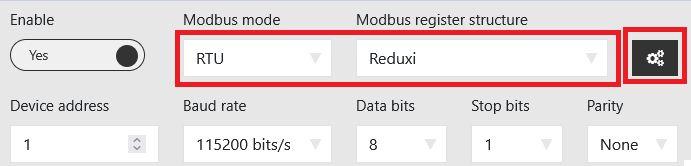

Modbus RTU (RS485)

Descrição em texto desta imagem

Captura de ecrã das definições Modbus do P1 Ultra, modo RTU. Enable: interruptor com a etiqueta Yes (ativado). Modbus mode: RTU (lista pendente, numa moldura vermelha); Modbus register structure: Reduxi (lista pendente, na mesma moldura vermelha). Uma moldura vermelha separada assinala um botão escuro de definições (ícone de roda dentada) à direita. Segunda linha: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Ligação LTE (P1 Ultra Pro)

O P1 Ultra Pro também suporta LTE com um cartão SIM e uma antena LTE externa.

1

Inserir o cartão SIM

Insira um cartão SIM ativo no P1 Ultra Pro.

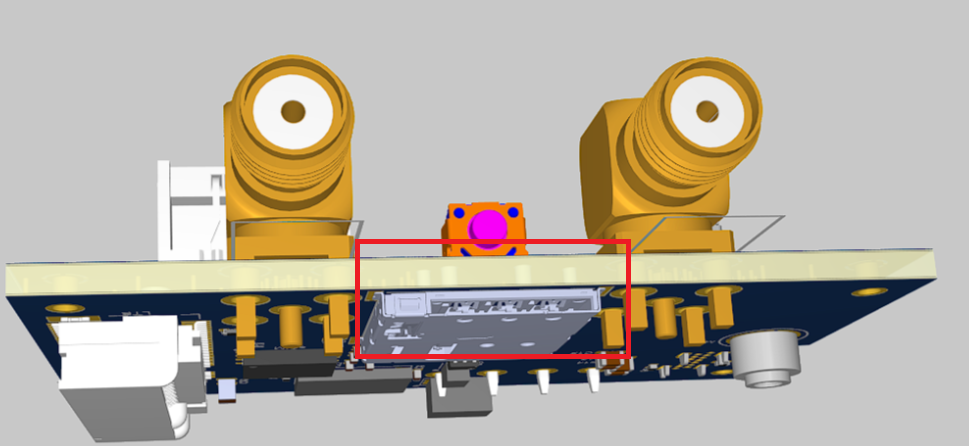

Ranhura do cartão SIM

Descrição em texto desta imagem

Render da placa de circuito do P1 Ultra Pro vista de lado. Placa com bordas beges e parte inferior azul, dois conectores de antena dourados levantados na placa (esquerda e direita), um pequeno componente vermelho-alaranjado com centro rosa entre eles, um conector branco à esquerda e um conector cinzento em baixo à esquerda, e pinos dourados ao longo da parte inferior. Um retângulo vermelho assinala a ranhura do cartão SIM, um componente metálico plano na parte inferior da placa, ao centro. Não há texto visível.

2

Ligar a antena

Ligue a antena LTE externa.

3

Ativar a rede móvel

Ative Mobile network.

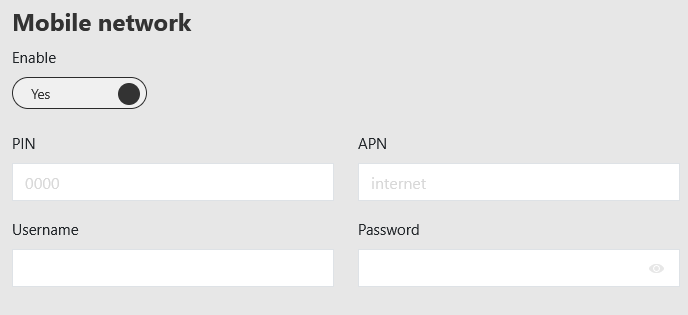

Definições da rede móvel

Descrição em texto desta imagem

Captura de ecrã das definições Mobile network do P1 Ultra Pro. Título Mobile network. Enable: interruptor com a etiqueta Yes (ativado). Campos: PIN: vazio, com um texto de exemplo cinzento no campo (valor não escrito aqui); APN: vazio, com o texto de substituição cinzento internet; Username: vazio; Password: vazio, com um ícone de olho.

4

Introduzir o APN

Introduza as definições de APN exigidas pelo seu operador móvel.

5

Introduzir os dados de acesso

Se o operador o exigir, introduza o nome de utilizador, a palavra-passe e o PIN do SIM.

6

Guardar

Guarde a configuração e verifique se a ligação LTE está ativa.

As definições de APN necessárias dependem do operador móvel.

5 Iniciar sessão na interface web do Reduxi

Pode abrir a interface web do Reduxi de duas formas:

Ativar a ligação por túnel (passo 3)

Descrição em texto desta imagem

Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.

Open configurator (passo 4)

Descrição em texto desta imagem

Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.

Ecrã de início de sessão do Reduxi Controller

Descrição em texto desta imagem

Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.

Interface web do controlador após o início de sessão

Descrição em texto desta imagem

Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.

6 Adicionar o P1 Ultra ao Reduxi

Utilize estes passos para adicionar um novo P1 Ultra ou para editar um existente.

6.1 Definições básicas

Inicie sessão no Reduxi Configurator (ver ⁠Ponto 5⁠) e clique em + Add device.

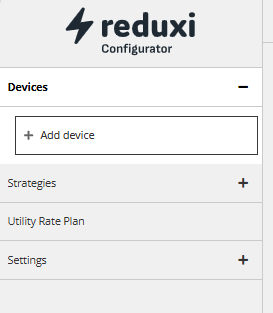

O botão Add device

Descrição em texto desta imagem

Captura de ecrã do menu esquerdo do Reduxi Configurator por baixo do logótipo reduxi Configurator. Entradas do menu: Devices (expandida, com um sinal de menos) que contém o botão '+ Add device' (com contorno); Strategies (sinal de mais); Utility Rate Plan; Settings (sinal de mais). O lado direito está em branco.

Selecione as definições básicas.

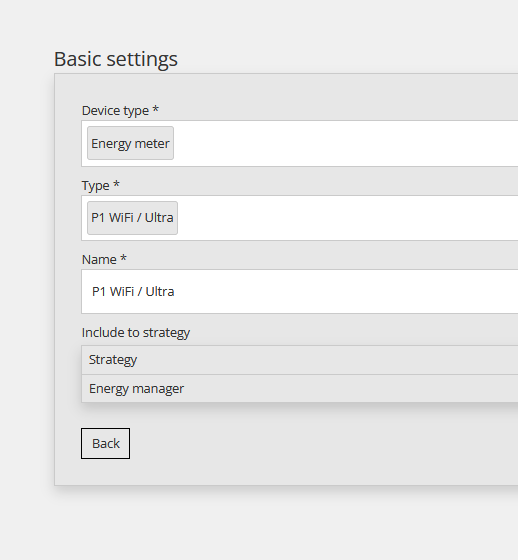

Definições básicas

Descrição em texto desta imagem

Captura de ecrã do formulário Basic settings do Reduxi Configurator, cortada na margem direita. Campos: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Secção Include to strategy com uma tabela cujas linhas visíveis são Strategy (linha de cabeçalho) e Energy manager (as colunas à direita estão cortadas). Botão Back em baixo à esquerda.

6.2 Definições de comunicação

Nas definições do canal de comunicação, introduza os parâmetros que correspondem à sua ligação ao contador inteligente.

Definições de comunicação

Descrição em texto desta imagem

Pequena captura de ecrã do formulário Communication channel do Reduxi Configurator. O campo Connection * é uma lista pendente com o valor atual TCP/IP e uma lista aberta com três opções: TCP/IP (realçada), Local serial port, MQTT. Por baixo da lista, a etiqueta Port * é parcialmente visível (cortada).

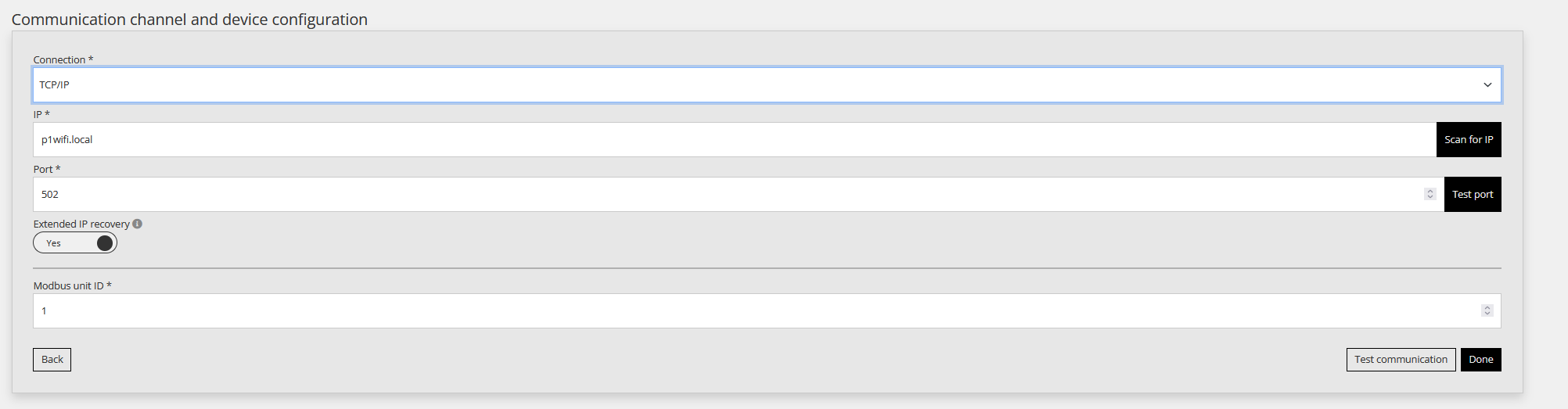

Exemplo para TCP/IP:

Exemplo TCP/IP

Descrição em texto desta imagem

Captura de ecrã do formulário Communication channel and device configuration do Reduxi Configurator (exemplo TCP/IP). Campos: Connection *: TCP/IP (lista pendente, com foco e contorno azul); IP *: p1wifi.local, com um botão preto Scan for IP à direita; Port *: 502, com um botão preto Test port à direita; Extended IP recovery (ícone de informação): interruptor com a etiqueta Yes (ativado); Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (preto, à direita).

Pode introduzir p1wifi.local ou o endereço IP que configurou na interface web do P1 Ultra.

6.3 Testar a comunicação

Clique em Test communication na parte inferior do assistente. Lê uma vez o P1 Ultra e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.

O botão Test communication

Descrição em texto desta imagem

Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.

O botão Done

Descrição em texto desta imagem

Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.

Se o teste falhar, verifique:

• ligação do cabo RJ12
• ligação Wi‑Fi
• endereço IP
• estrutura da mensagem
• ativação da porta HAN no contador inteligente

7 Verificar as leituras

7.1 Last measurements

Depois de a comunicação ser estabelecida, verifique os valores em Devices no Reduxi Configurator como teste adicional.

7.2 Ativar o controlo pelo Reduxi

Para utilizar os dados do contador na estratégia do Reduxi, verifique as definições do dispositivo em Devices no Reduxi Configurator.

Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.

8 Indicadores LED e reposição de fábrica

8.1 Indicadores LED

Os indicadores LED mostram o estado atual do dispositivo:

8.2 Reposição de fábrica

Recomendamos uma reposição de fábrica:

• quando substitui o contador inteligente
• quando muda o local de instalação
• quando tem problemas de ligação
• antes de reconfigurar o dispositivo

9 Resolução de problemas

Se a comunicação não funcionar, verifique os pontos seguintes.

9.1 Ligação ao contador inteligente

• A porta HAN/P1 tem de estar ativada.
• O cabo RJ12 tem de estar corretamente ligado.
• O cabo tem de utilizar uma configuração de cablagem 1:1.

9.2 Acesso ao conversor

Tente abrir http://p1wifi.local ou o endereço IP do conversor.

9.3 Rede local

• O conversor tem de estar na mesma rede que o Reduxi Controller.
• Verifique a intensidade do sinal Wi‑Fi.

9.4 Configuração

Verifique:

• o endereço IP do conversor
• a estrutura da mensagem
• o modelo de contador inteligente selecionado

9.5 Reposição de fábrica

Se estes passos não resolverem o problema, execute uma reposição de fábrica (ver ⁠Ponto 8⁠) e configure novamente o dispositivo.

9.6 Contadores inteligentes com vários tipos de comunicação HAN/P1

Alguns contadores inteligentes suportam vários tipos de comunicação HAN/P1. Se tiver problemas de comunicação, verifique:

• se a porta HAN está ativada
• que protocolo de comunicação o contador inteligente utiliza
• se selecionou o modelo de contador inteligente correto no Reduxi Configurator
